带搅拌功能电加热夹层锅结构设计

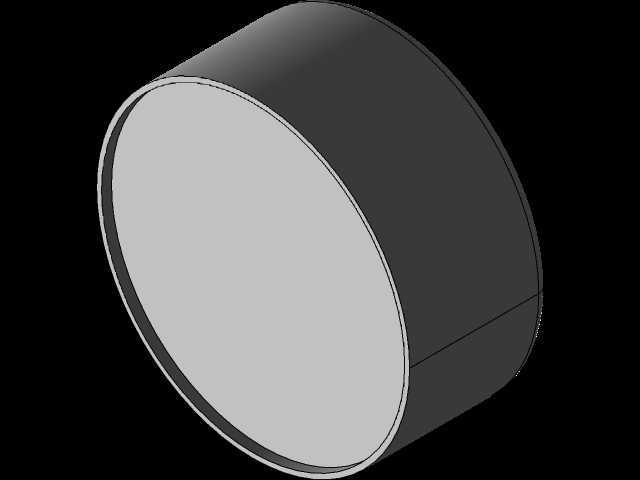

在食品加工、日化配料、小型化工制剂熬制的生产场景里，带搅拌的电加热夹层锅是中小批量物料热加工的核心通用设备，这类设备不需要外接蒸汽管路，靠夹层内的电加热组件实现导热介质升温，对厂房配套要求低，很适合小型生产车间、门店式中央厨房使用。从结构设计逻辑来看，这类设备的核心是椭圆封头式的罐体结构，图中呈现的椭圆端盖是罐体的承压部件，设计时首先要考虑夹层的承压边界，因为电加热过程中夹层内的导热油会受热膨胀，端盖的曲率半径直接影响整体承压能力，常规中小容积的这类设备，椭圆端盖的长短轴比控制在2:1，既可以降低冲压成型的难度，也能保证承压时应力分布均匀，避免局部应力集中导致的焊缝开裂问题。

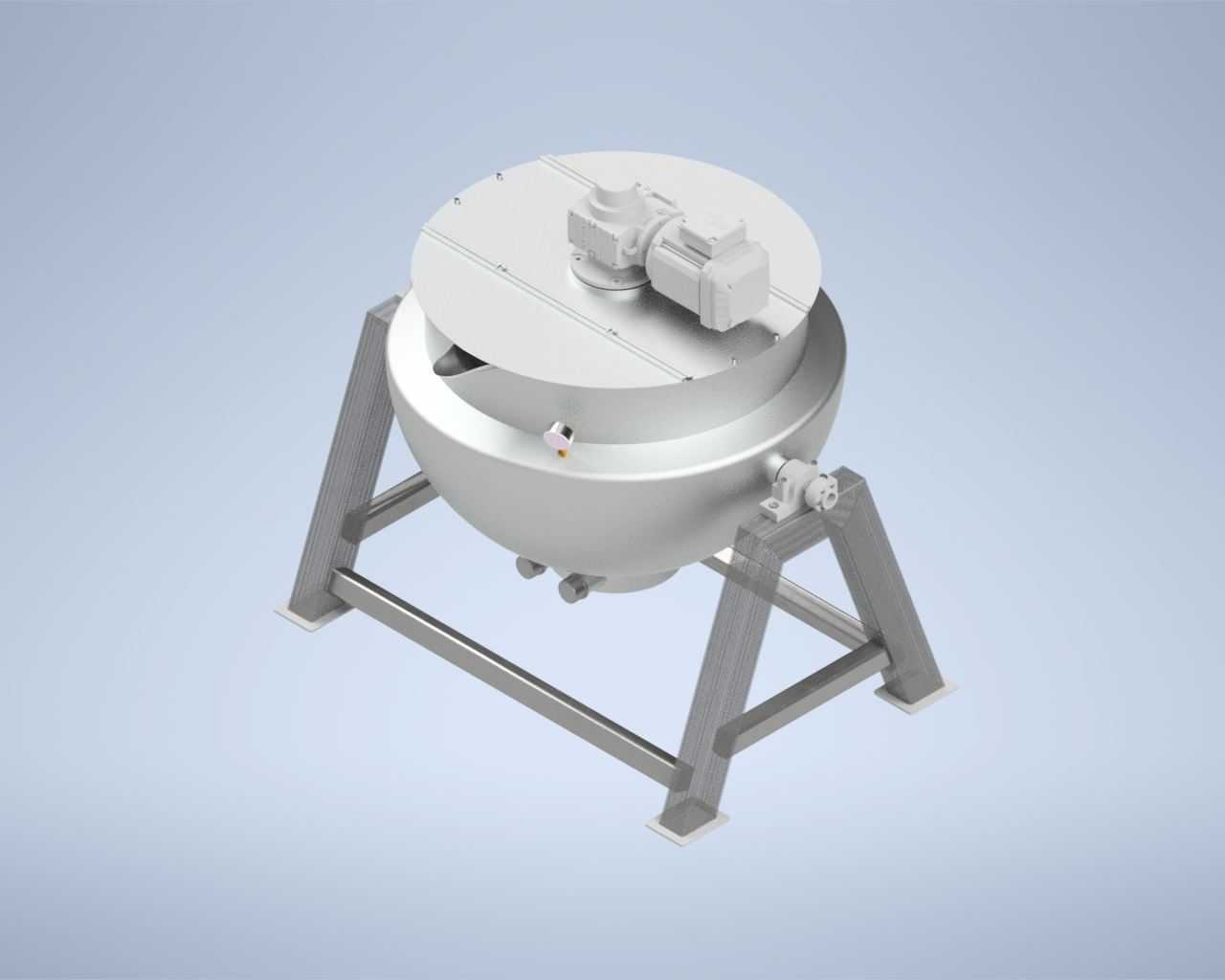

设备的搅拌功能是核心设计点，搅拌轴的安装位置通常偏心设置在罐体端盖的一侧，而非正中心，这样可以避免搅拌过程中物料在中心形成稳定涡流，提升物料混合的均匀度，针对高粘度的酱料、膏状物料，搅拌桨通常搭配刮边结构，运行时桨叶边缘贴合罐体内壁，防止物料在壁面长时间受热焦糊，这部分的间隙控制在2-3mm，既不会刮擦罐体壁面造成金属碎屑污染，也能有效刮除粘附的物料层。从安装边界来看，这类设备通常有立式支脚结构，支脚的安装孔位分布在罐体下部的夹套外圈，安装时需要保证支脚的水平度偏差不超过千分之二，避免搅拌轴运行时出现偏摆，加剧轴封的磨损。端盖上除了搅拌轴的安装位，还会预留进料口、排气口、温度传感器安装孔，这些孔位的布局要避开搅拌桨的运动轨迹，同时方便操作人员接料、观察物料状态，温度传感器的探杆要伸入到罐体下部的物料常位以下，保证测温数据能真实反映物料的实际温度，避免出现温控偏差导致的物料过热问题。

电加热组件的排布在夹层的下部区域，环绕罐体外壁均匀分布，这样的设计可以让导热油形成自然对流，整个夹层内的温度差控制在5摄氏度以内，避免局部温度过高导致的罐体壁面结焦。设备的出料口通常设置在罐体底部的最低位置，配合倾斜式的罐底结构，能保证物料完全排空，减少残留，出料阀的选型要匹配物料的粘度，高粘度物料选用大口径的球阀，避免出料堵塞。在实际生产场景里，这类设备可以完成酱料熬制、糖果融糖、药膏配制、卤制品蒸煮等多种工序，不同工况下可以调整搅拌桨的形式，比如处理流动性好的液体物料用推进式桨叶，处理高粘度膏体用锚式桨叶，处理需要乳化的物料搭配高剪切乳化头。设计时还要考虑操作的便利性，端盖的开合如果是可倾式结构，要搭配阻尼转轴，保证开合时力度均匀，不会出现突然下坠的安全隐患，设备的接地端子要设置在支脚的显眼位置，因为电加热设备的功率通常在十几千瓦到几十千瓦，可靠接地是用电安全的核心保障。

从结构强度校核的角度，椭圆端盖的厚度计算要结合夹层的工作压力，常规0.3MPa的工作压力下，304不锈钢材质的端盖厚度根据容积不同在3-6mm之间，焊缝要做全焊透处理，焊接完成后做水压试验，试验压力为工作压力的1.25倍，保压30分钟无渗漏才算合格。夹层的保温层通常填充硅酸铝棉，厚度在50mm左右，保证设备外表面温度不超过45摄氏度，避免操作人员烫伤，同时减少热量损耗，提升加热效率。搅拌轴的密封采用食品级的硅橡胶密封圈或者机械密封，根据物料的卫生等级要求选择，接触物料的部分全部采用304或者316L不锈钢，表面做抛光处理，粗糙度Ra小于0.8μm，方便清洗，满足食品卫生要求。
