带铰接座多孔安装支架结构设计

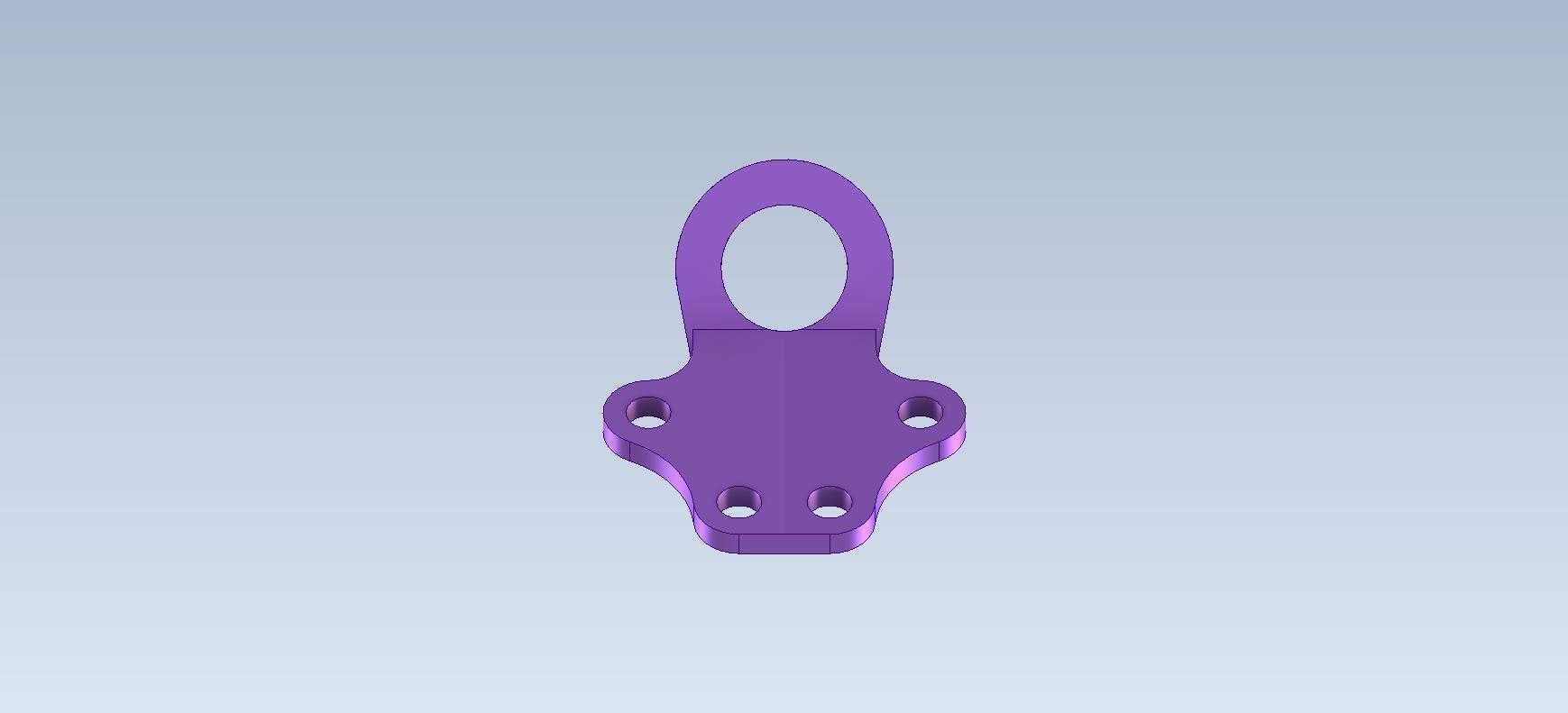

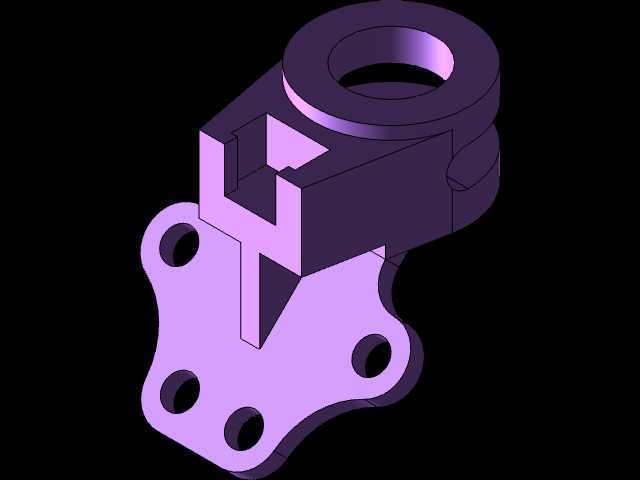

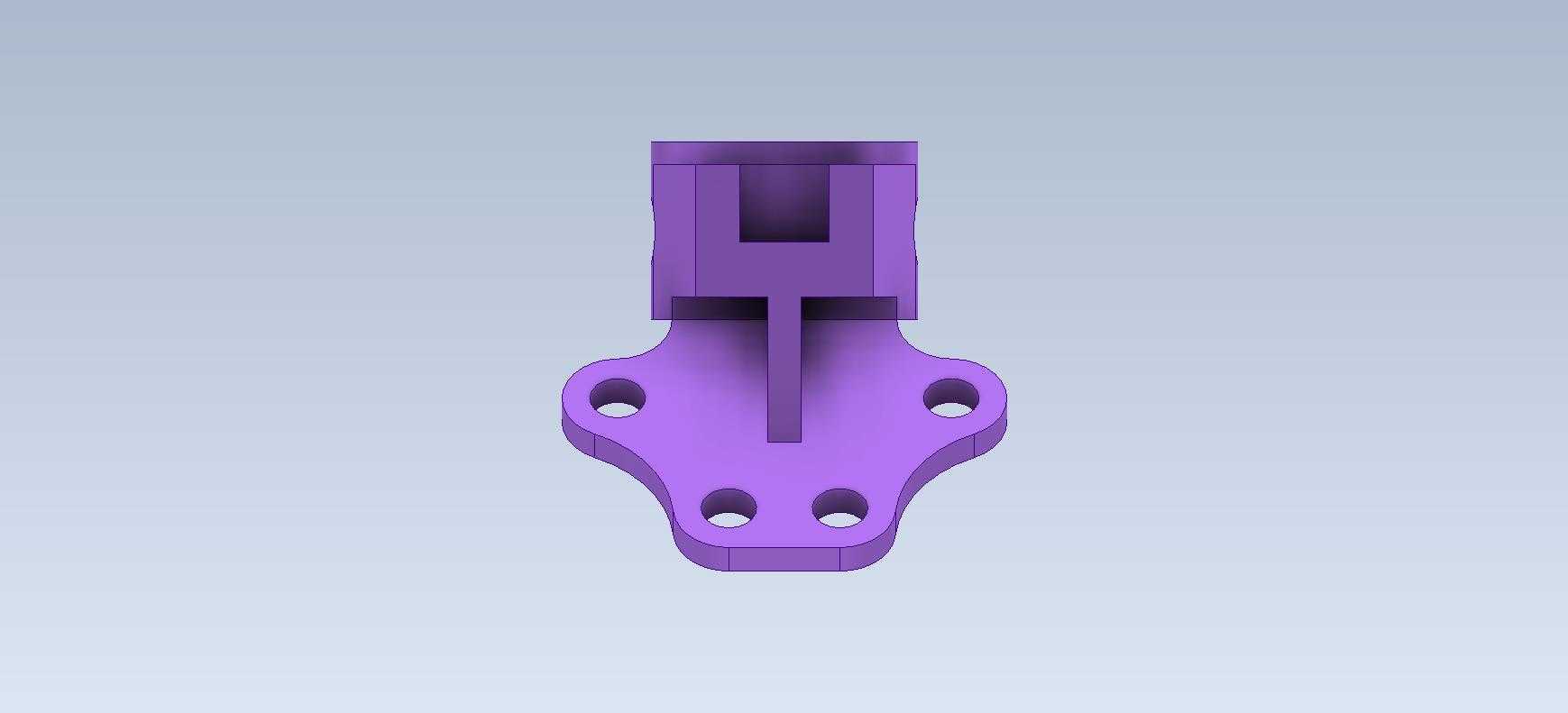

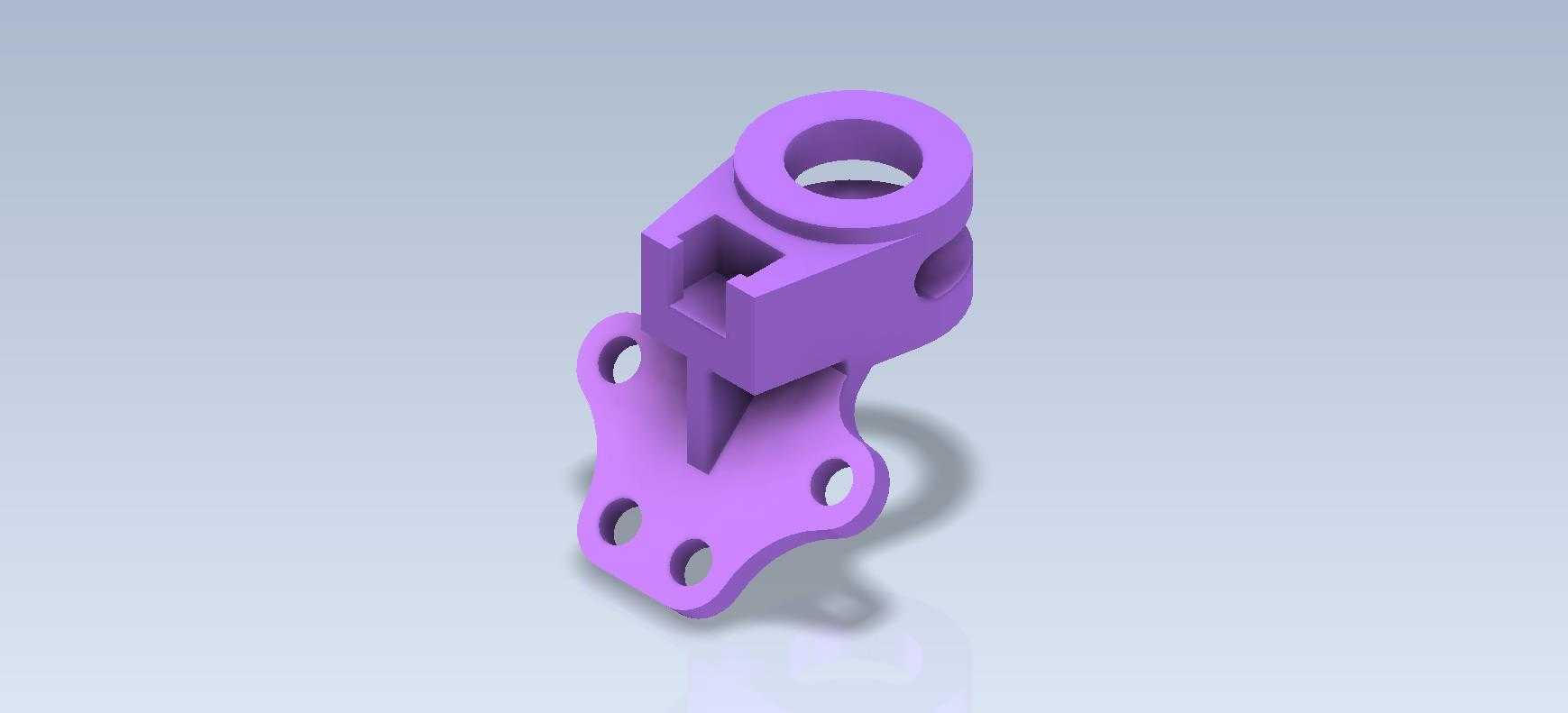

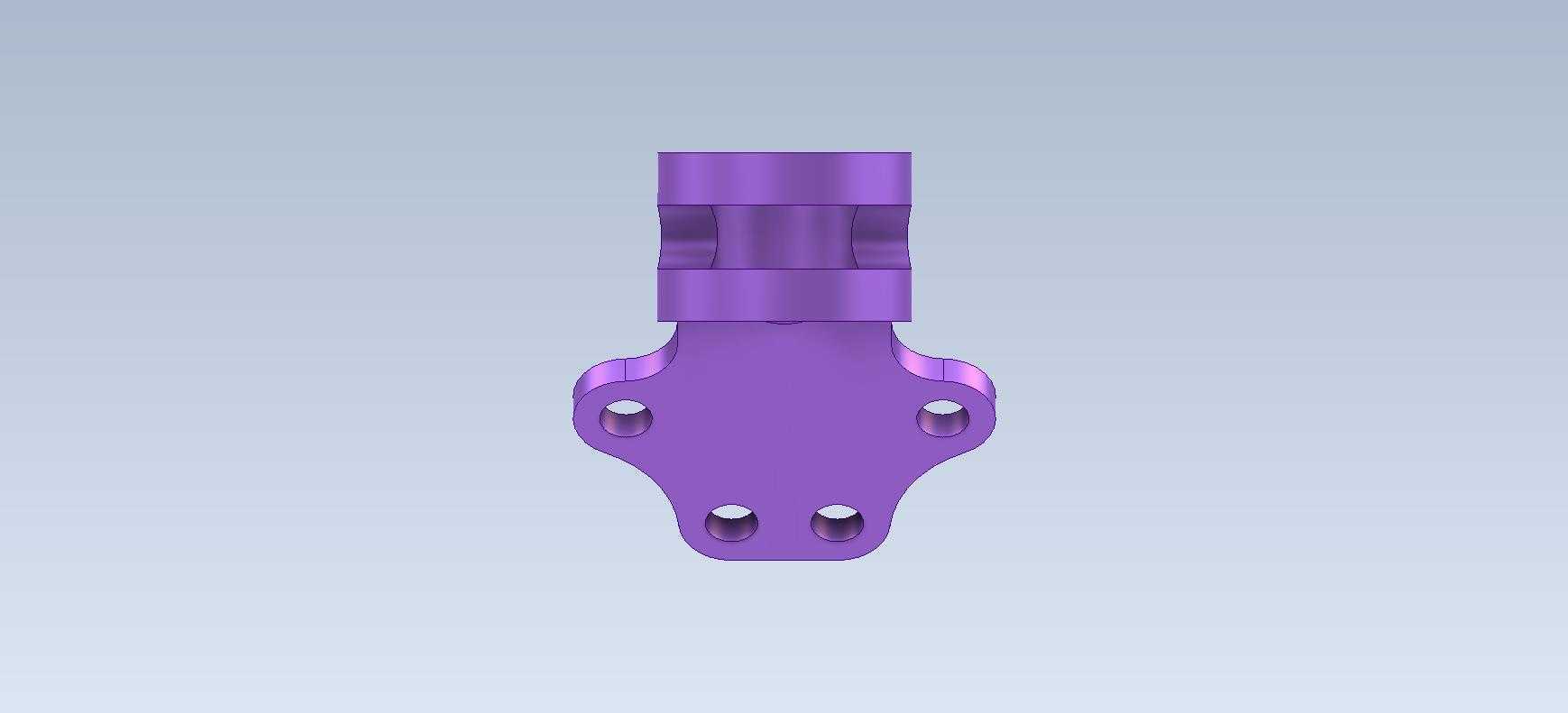

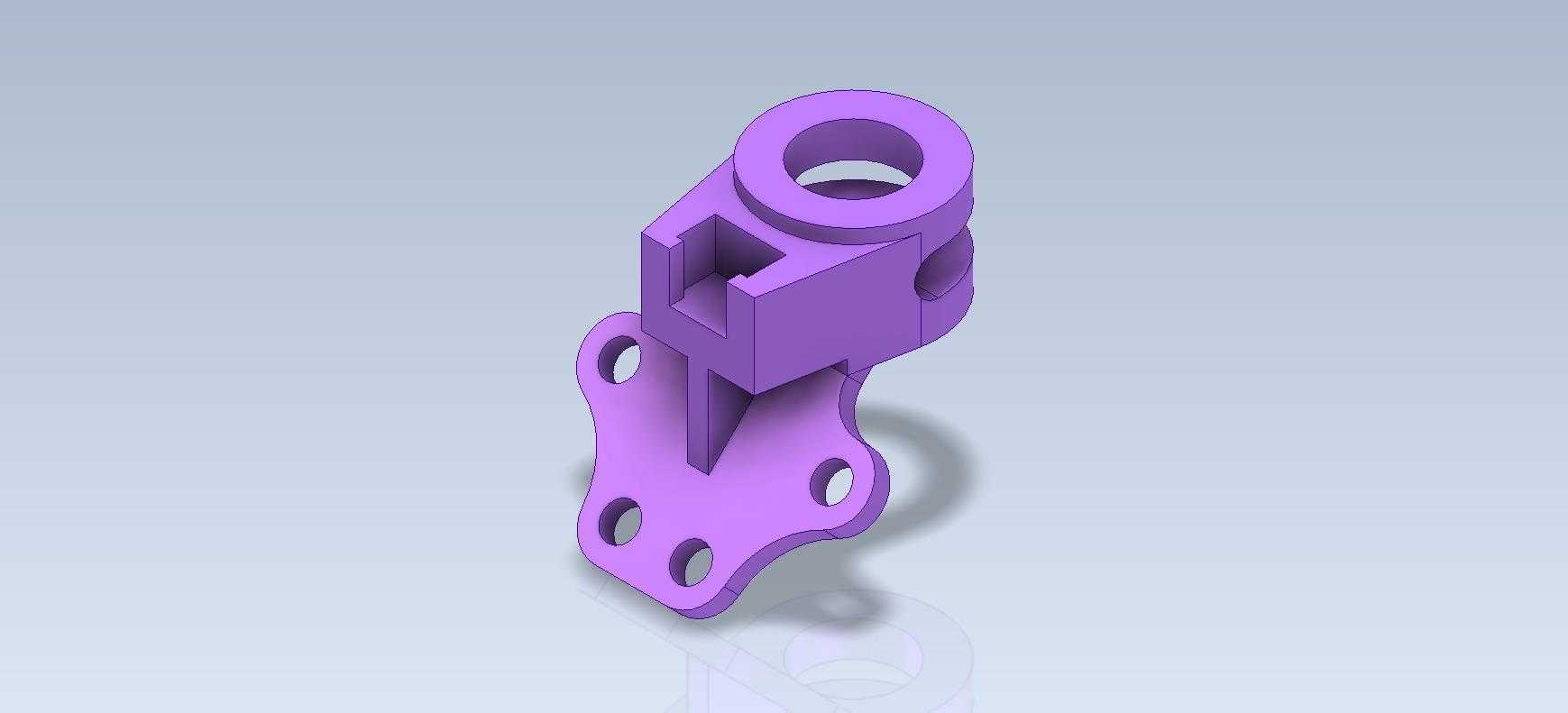

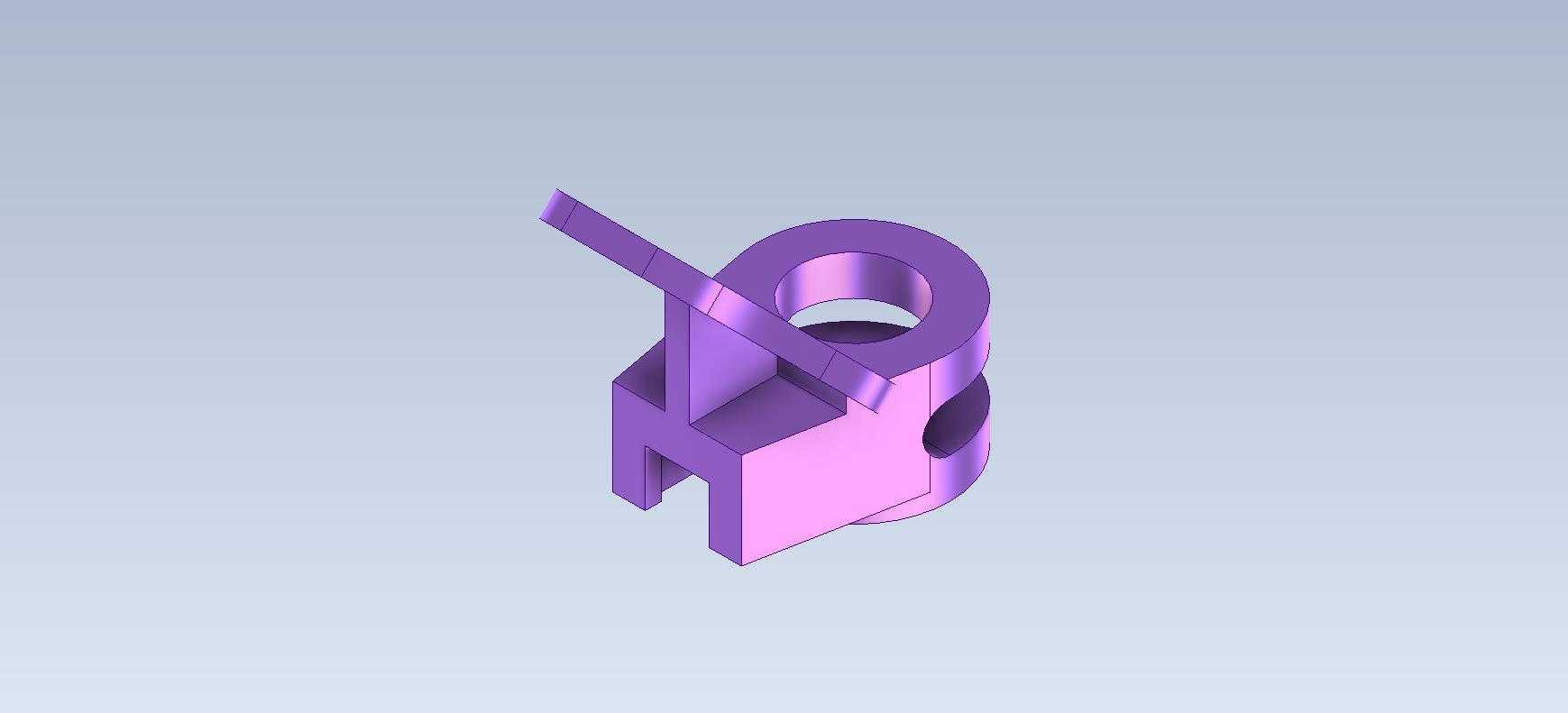

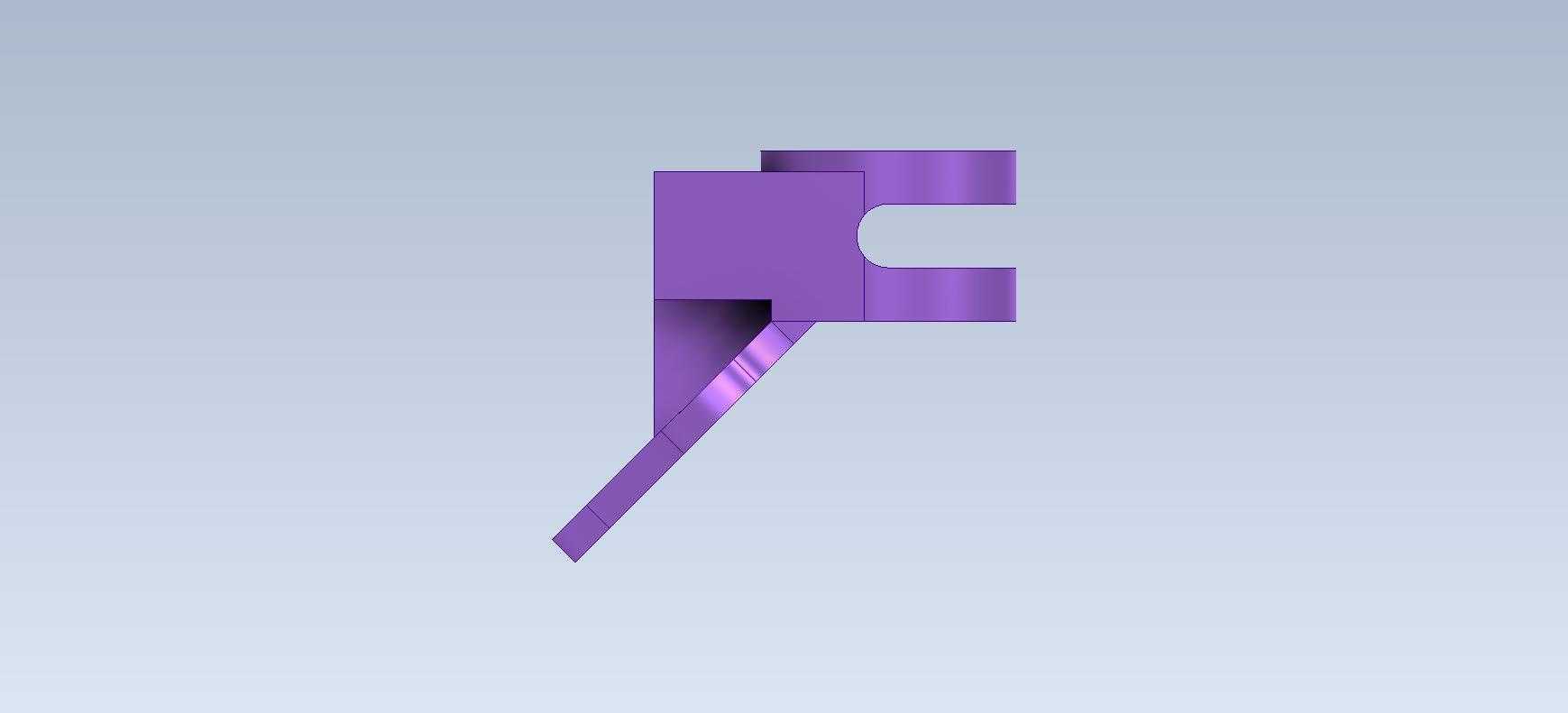

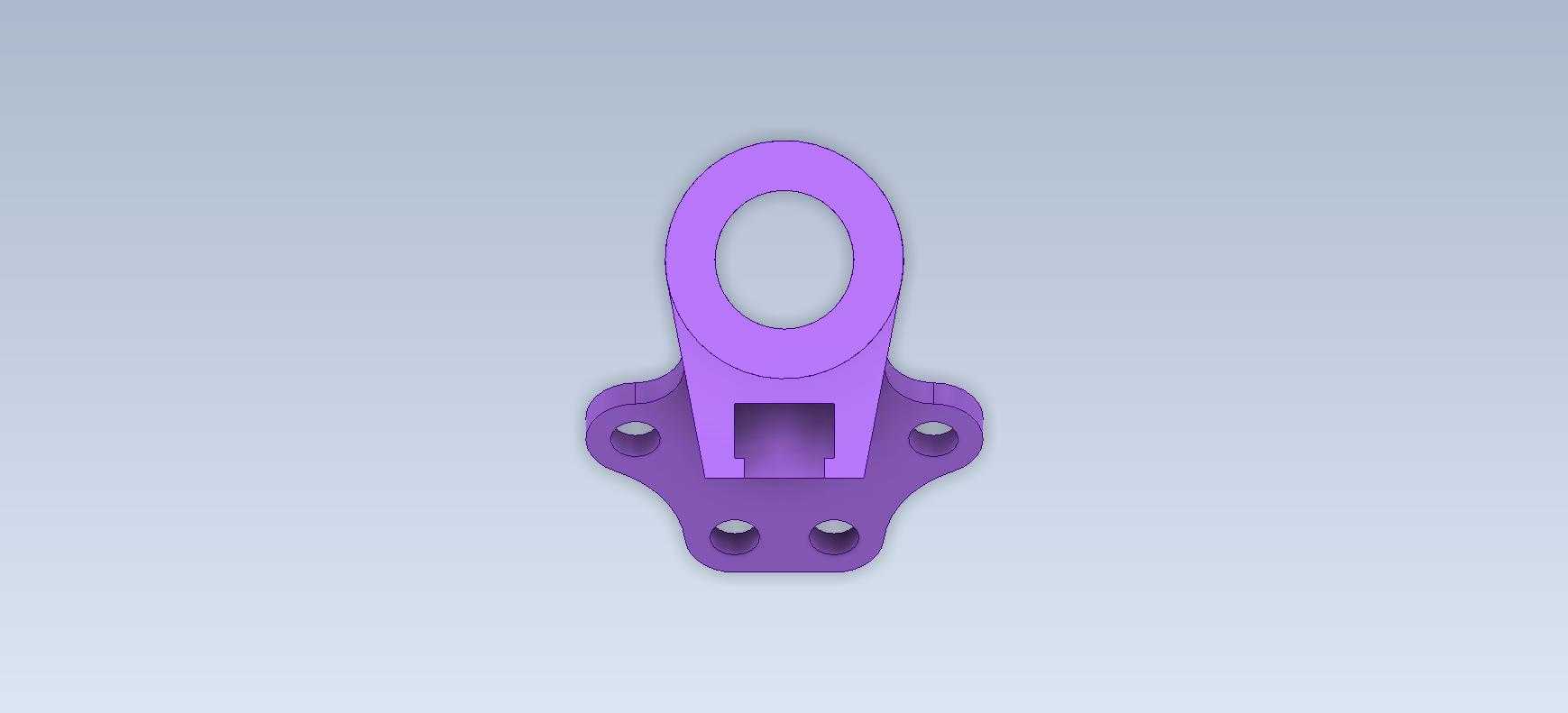

　　做机械结构设计这十几年，经手的安装固定类零件少说也有几百种，这类带铰接功能的安装支架，在轻工自动化输送线、小型工装夹具定位模组、桌面级非标设备的可调连接部位出镜率极高，很多刚入行的工程师容易把这类零件想的太简单，觉得就是个带孔的块，真到实际装配的时候才发现，安装孔位偏差、铰接部位同轴度不够、受力截面强度不足的问题一抓一大把。先从实际应用场景说，这类支架最常见的用法，是作为设备上可调角度构件的固定基座，比如小型输送线的侧挡条调节座、工装夹具的摆臂连接座、检测设备的传感器角度调整支架，下端通过四个安装孔固定在设备型材框架或者安装平板上，上端的筒状铰接孔用来穿装铰接销轴，连接需要摆动调整的功能构件，中间的开槽结构是用来装锁紧件的，当摆臂调整到需要的角度之后，拧紧开槽位置的锁紧螺钉，就能靠开槽部位的弹性变形抱紧铰接销轴，实现角度位置的固定，不需要额外做定位销或者锁紧压板，结构非常紧凑。

　　再看设计思路，整个零件的结构是完全围绕受力路径来做的，下端的安装法兰做了不规则的切边造型，不是为了好看，是为了在保证四个安装孔有足够连接强度的前提下，尽可能缩小零件的整体轮廓，避开周边其他构件的安装空间，毕竟非标设备内部的安装空间永远是寸土寸金，每省出一毫米的空间，都能给周边的管线、其他零件留出更多布置余量。四个安装孔的位置不是随便排布的，孔间距是按照常用的20系列、30系列铝型材的安装槽间距做的匹配，不管是装在铝型材框架上，还是装在钢板加工的安装台面上，都能直接对齐安装孔位，不需要额外做转接板。中间的连接筋板做了加厚处理，从安装法兰一直延伸到上端的铰接筒根部，这个位置是整个零件受力最大的部位，当上端铰接的摆臂承受径向载荷的时候，所有的力都会传递到筋板和铰接筒的连接位置，如果筋板厚度不够，长时间受交变载荷很容易出现根部断裂的问题，设计的时候特意在筋板和铰接筒、安装法兰的连接位置做了圆角过渡，避免应力集中，实际做有限元分析的时候，这个圆角能把根部的最大应力降低30%左右，效果非常明显。

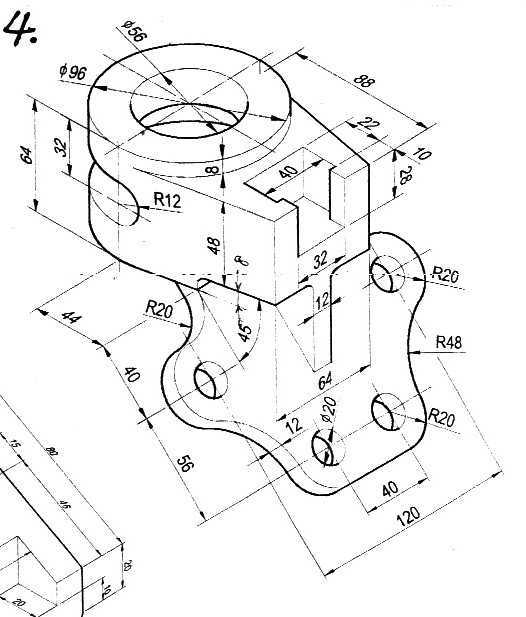

　　上端的铰接筒内径是按照常用的直径8mm、10mm的铰接销轴做的适配，筒壁厚度留了足够的余量，开槽的宽度控制在1.5mm，既保证锁紧的时候有足够的变形量抱紧销轴，又不会因为开槽太宽导致筒壁刚性不足，铰接孔的端面做了0.5mm的倒角，方便装配的时候销轴顺利穿入，不会因为孔口的毛刺卡滞。再说到安装边界，整个零件的总高度控制在45mm左右，安装法兰的最大宽度是30mm，安装孔的直径是4.5mm，适配M4的内六角安装螺钉，沉头深度是2.5mm，保证螺钉拧紧之后不会高出安装法兰表面，避免和周边零件产生干涉。铰接筒的外径是18mm，开槽的位置从筒的顶端一直延伸到距离筋板3mm的位置，不会因为开槽太深破坏筋板和筒身的连接强度。零件的所有外露棱边都做了0.2mm的倒角去毛刺处理，不管是加工还是装配的时候，都不会划伤操作人员的手，也不会刮破设备上的走线护套。很多新手做这类零件的时候，容易犯的错误是把安装法兰做成规则的方形，要么是尺寸太大浪费空间，要么是孔位和常用型材不匹配，还有的把铰接筒的开槽做的太深，导致锁紧的时候筒身开裂，或者筋板做的太薄，用一段时间就变形。这个结构在实际应用里还有个很实用的细节，安装法兰上的四个孔是长圆孔吗？不对，看结构是圆孔，但孔的位置留了一定的调整余量？

　　不，仔细看是四个圆孔，位置精度控制在±0.02mm，只要安装基座上的孔位按照图纸加工，装配的时候不需要额外调整就能直接装到位，铰接孔的同轴度控制在0.01mm以内，穿销轴的时候不会有卡滞的感觉，摆动的时候非常顺畅，锁紧之后的保持力足够承受50N的径向载荷，完全能满足大部分小型非标设备的使用需求。另外，这个零件的加工工艺性也很好，不管是用机加工的方式做铝合金样件，还是开模做注塑件、压铸件，都不需要做太复杂的工装，拔模角度留1度就能顺利脱模，机加工的话一次装夹就能完成大部分面的加工，只需要二次装夹钻四个安装孔，加工成本很低，适合批量使用。在实际选型的时候，如果是用在受力更大的部位，只需要把整体尺寸等比例放大，更换对应的铰接销轴直径和安装螺钉规格就行，整个结构的受力形式是通用的，不需要重新做结构拓扑优化，能节省很多设计时间。
