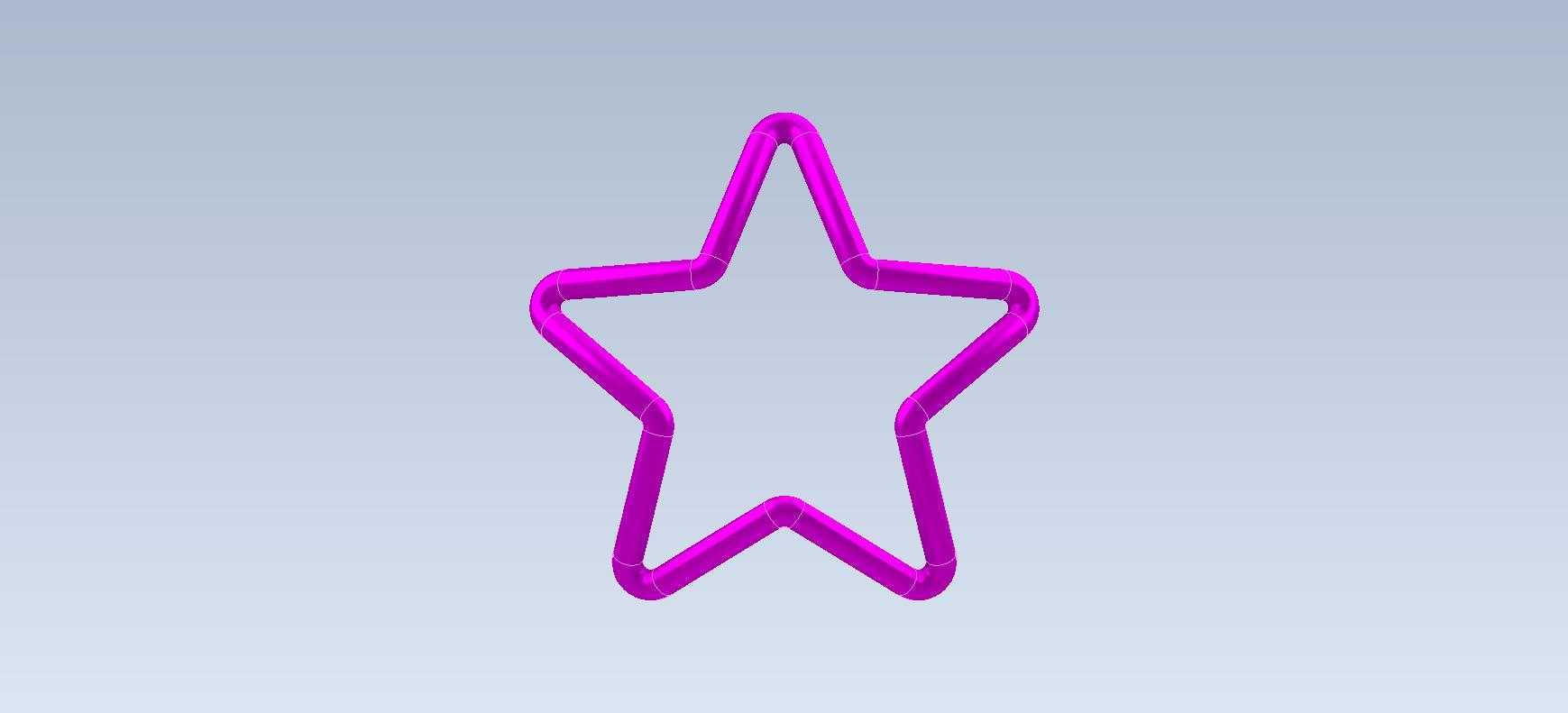

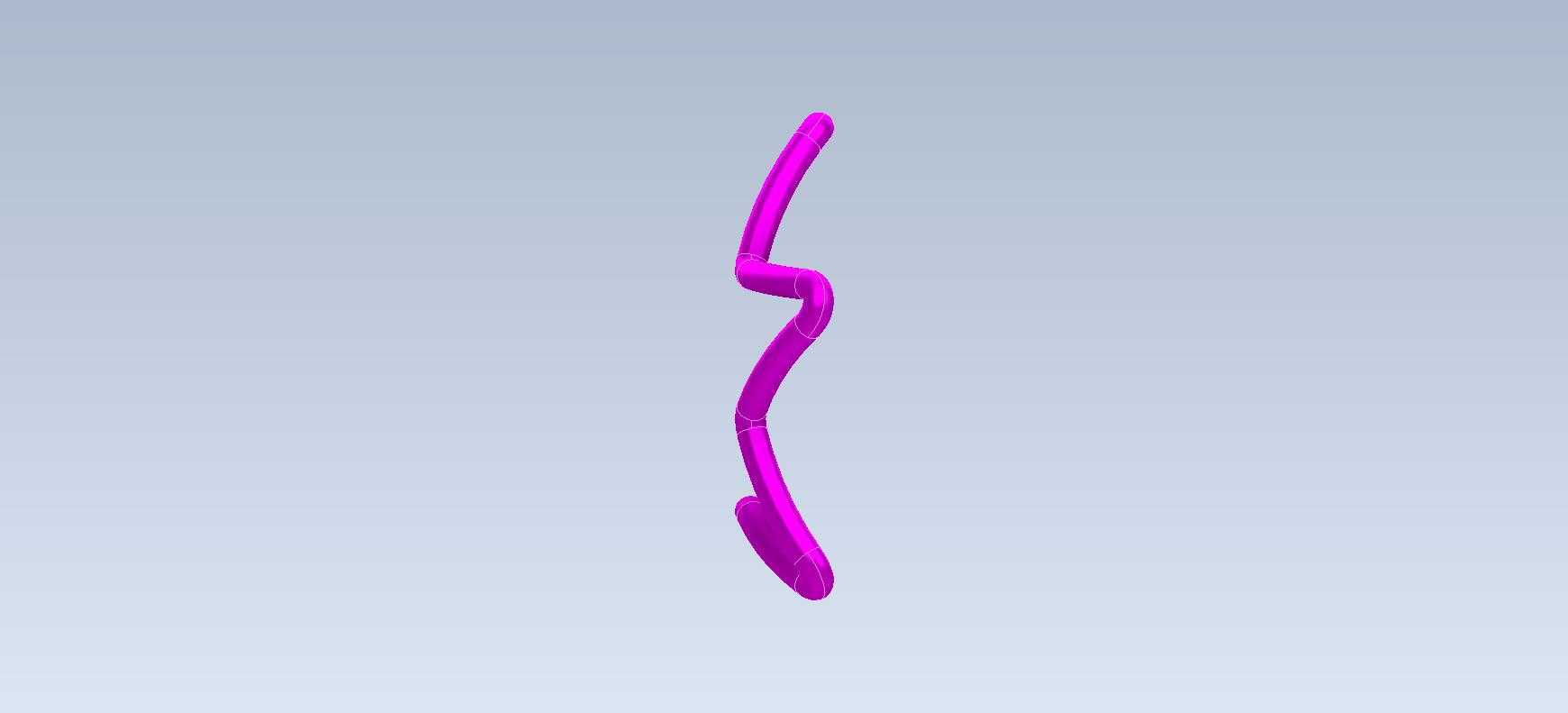

星形镂空弯管造型三维练习构件

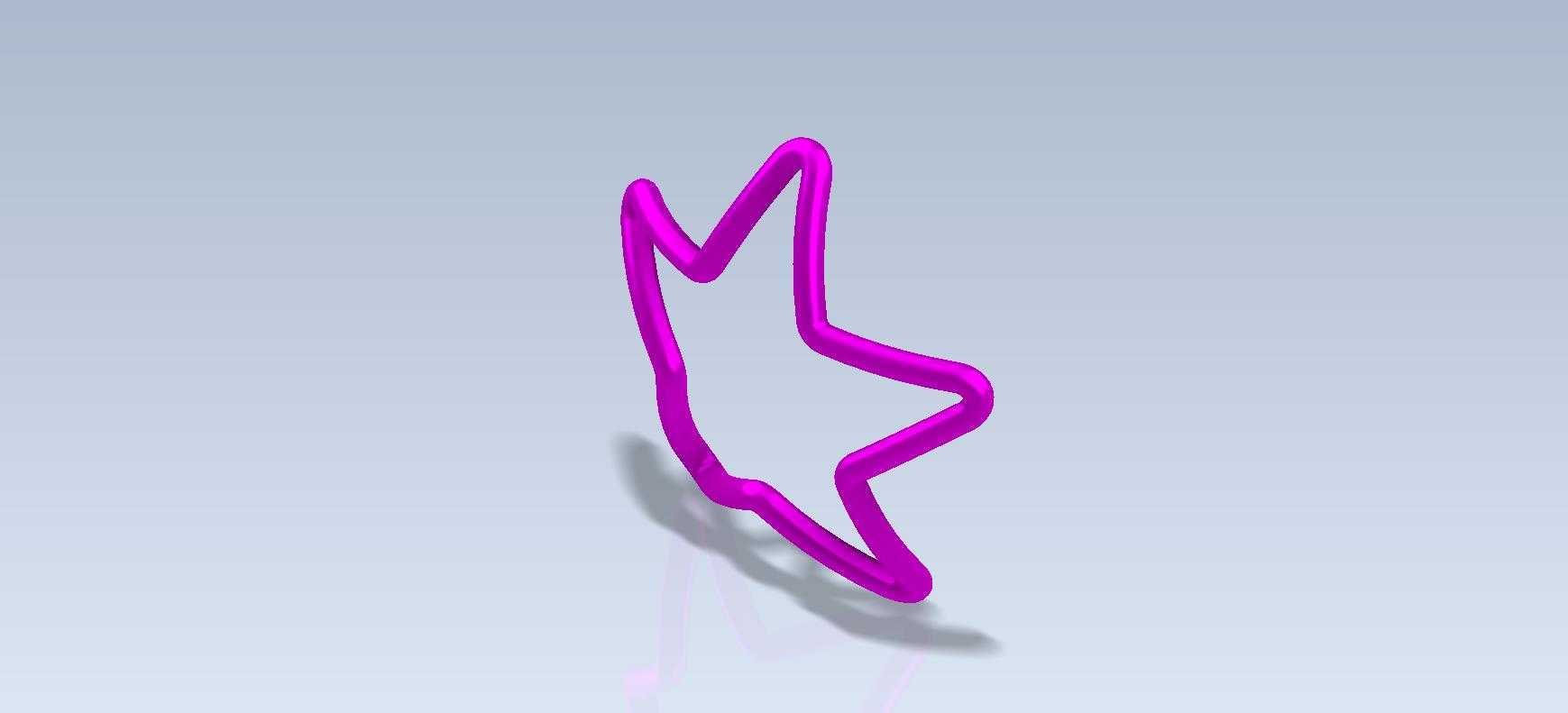

做这类异形弯管类的造型练习，本质上是在练空间曲线的把控能力，很多刚接触三维建模的工程师容易忽略空间扫掠路径的曲率连续性问题，总觉得只要轮廓画对了就能出实体，实际做这类等径弯管造型的时候，路径拐角处的曲率半径如果小于管材自身的半径，扫掠特征直接就会报错，根本生成不了实体。这个星形构件的所有弯折位置都做了平滑过渡处理，每一处弯角的内R都大于管体的截面半径，避免了扫掠失败的问题，同时也让整个造型的线条流畅度更好，不会出现生硬的折角。

从应用场景来看，这类造型虽然是基础练习件，但衍生的实际用途覆盖不少领域，最常见的就是文创产品的装饰骨架，比如展会布置用的星形灯饰框架，把LED灯带沿着管体内部或者外表面敷设，就能做出立体的发光星形装饰，相比平面的星形裁切件，这种三维弯管结构的立体感更强，自重也更轻，吊装或者壁挂安装的时候对承重的要求更低。还有儿童游乐设施里的攀爬网连接件，用大尺寸的这类星形弯管做节点，既能保证结构的圆滑度避免磕碰，也能通过多方向的延伸端连接不同方向的绳网或者杆件，比传统的焊接节点更美观，安装对位也更方便。

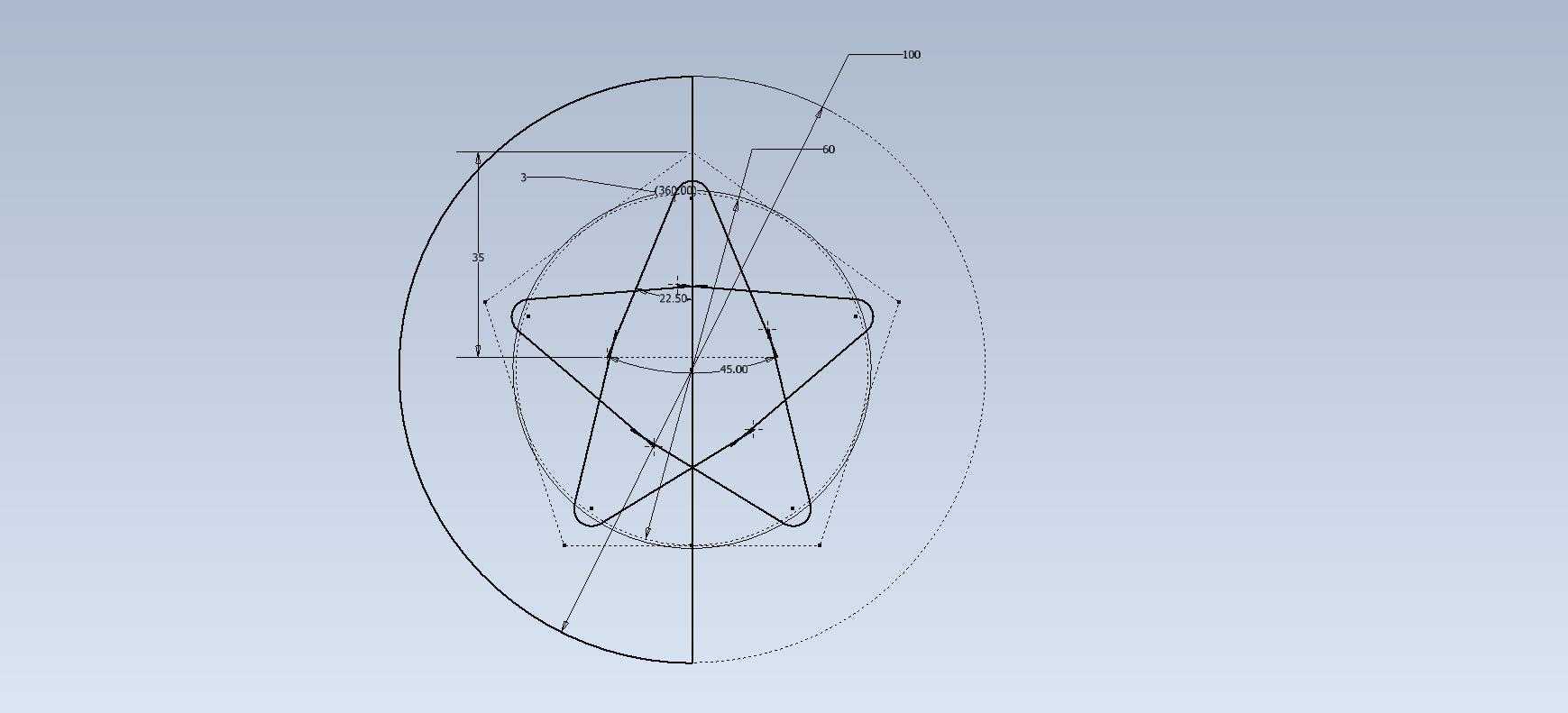

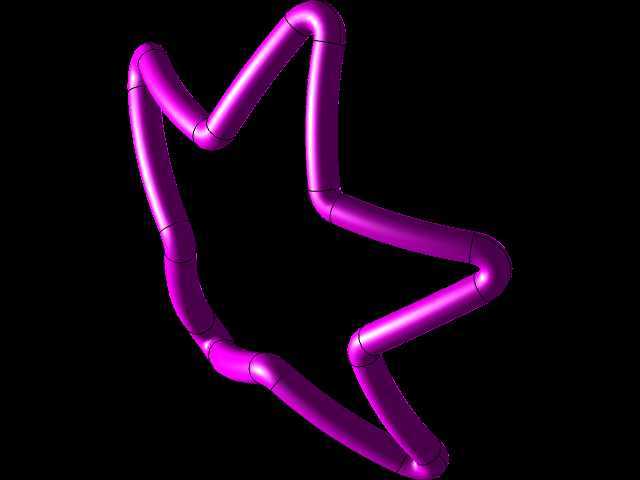

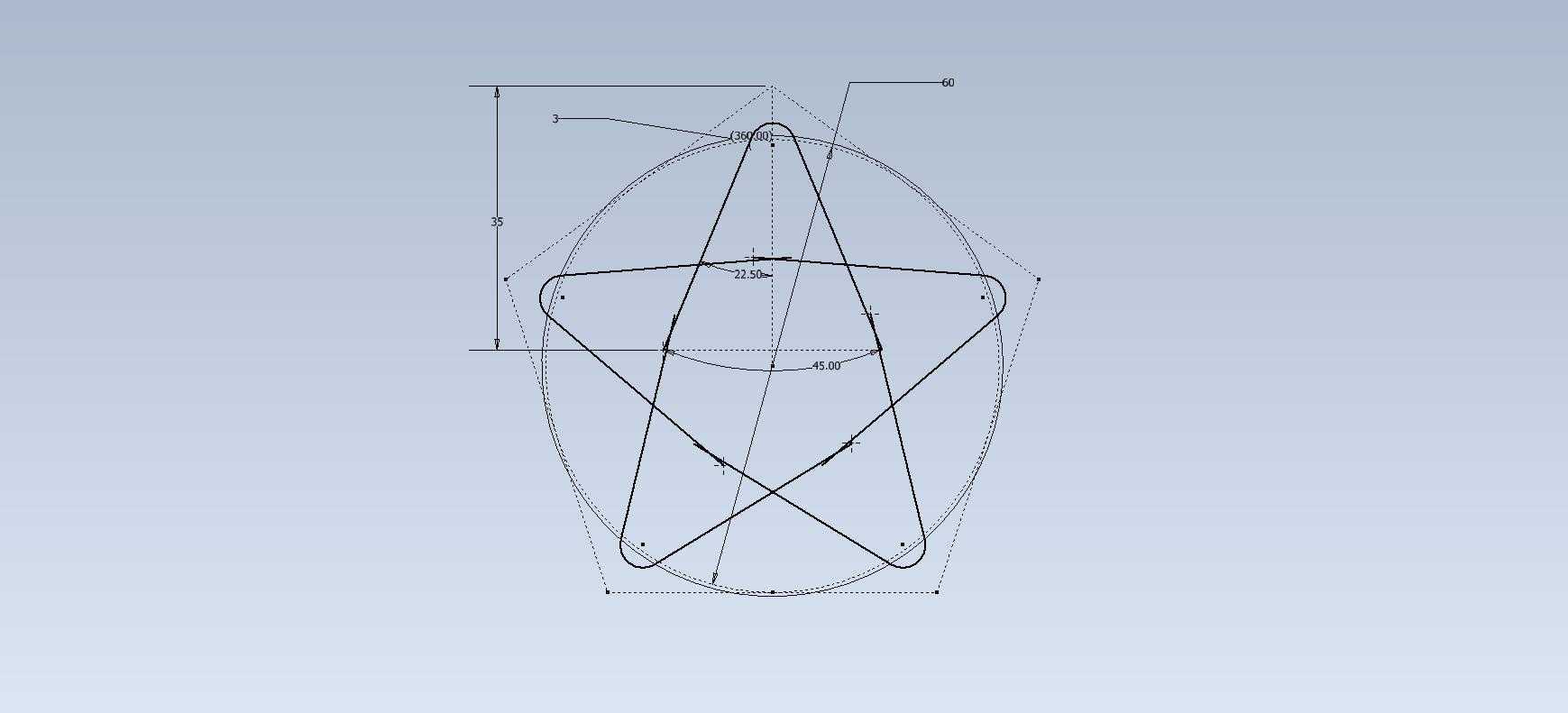

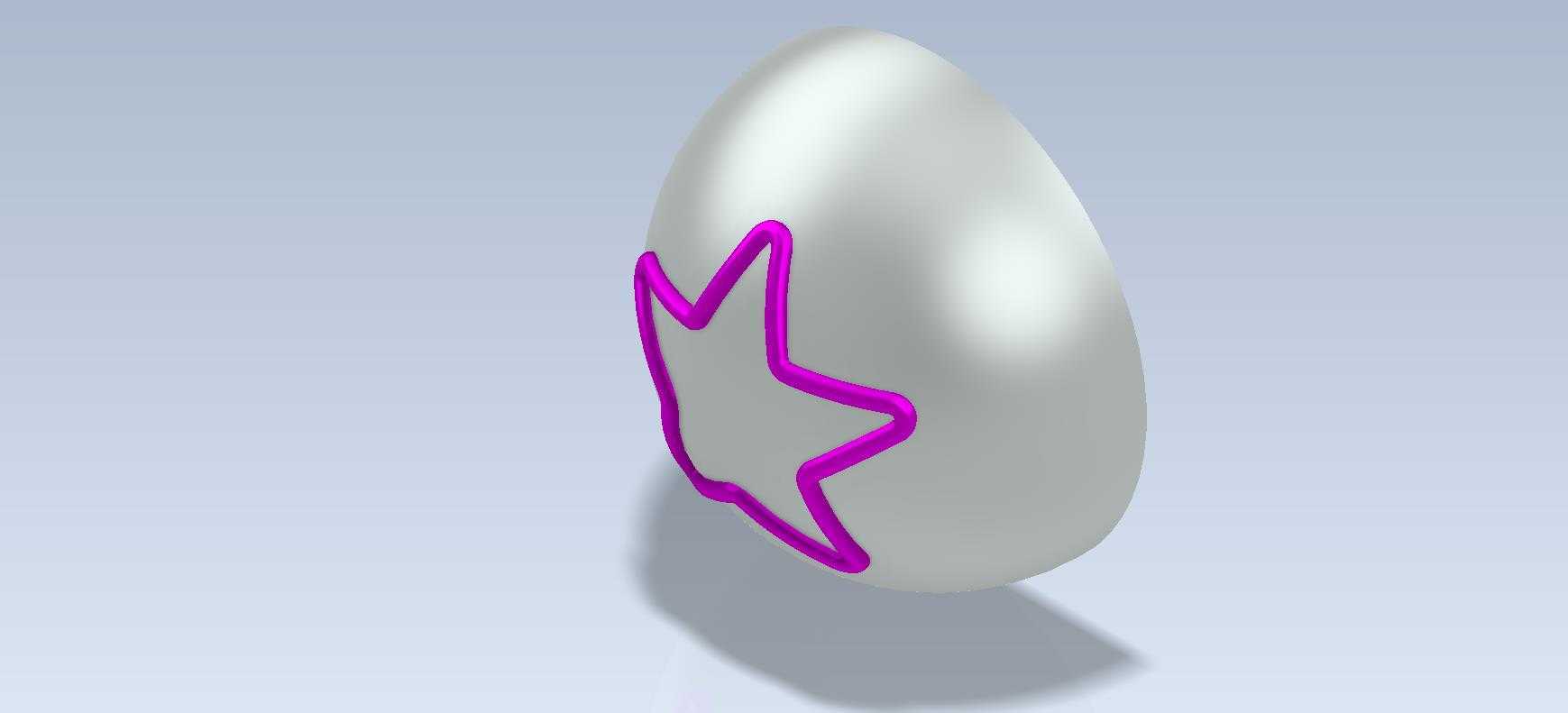

设计思路上，这个构件没有采用实体星形拉伸再倒圆角的常规做法，而是用等径圆管沿着星形空间路径扫掠生成，首先是在基准平面上绘制出星形的二维轮廓，注意每个尖角的位置都做了圆弧过渡，避免路径出现锐角断点，之后将二维轮廓按照一定的空间角度做偏移或者扭转，让整个星形不是完全处在同一个平面上，形成轻微的立体翘曲效果，这样扫掠出来的管体就有了三维空间的层次感，不会像平面弯管那样呆板。管体的截面选择的是等直径圆形截面，一方面是圆形截面的弯管加工难度最低，不管是3D打印打样还是弯管机实际弯制，圆形管的成型良品率都比异形截面高很多，另一方面圆形管的受力均匀性更好，作为装饰框架或者轻载结构件使用的时候，各个方向的抗弯折能力一致，不会出现应力集中的薄弱面。

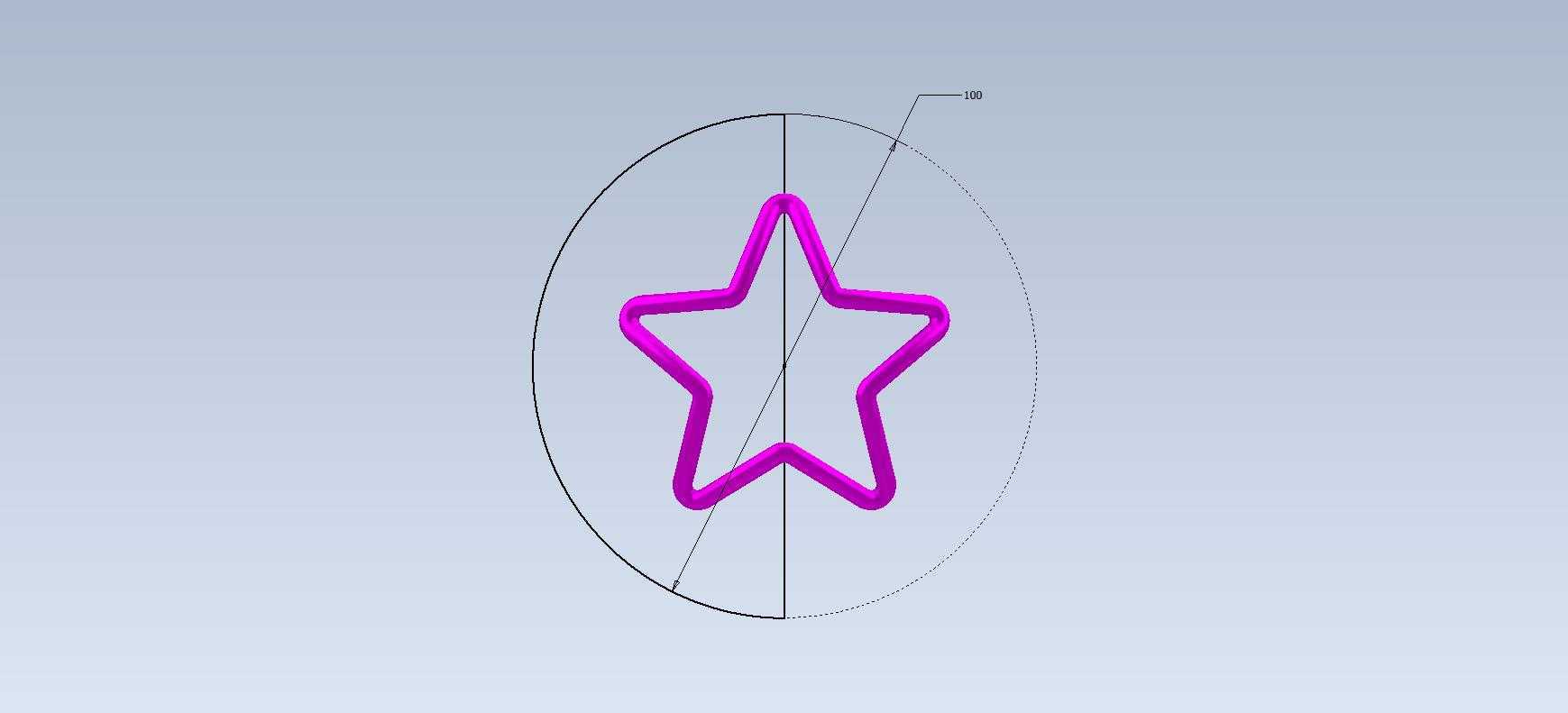

外形尺寸方面，这类练习件的尺寸可以根据实际使用场景等比例缩放，作为桌面装饰摆件的时候，整体外接圆直径控制在150mm左右，管体直径选8mm就足够，放在桌面上不会占太多空间，结构强度也能满足日常拿取不形变的要求；如果是作为展会的大型装饰构件，外接圆直径可以做到1200mm，管体直径选25mm的薄壁钢管，整体重量控制在5kg以内，吊装的时候用细钢丝就能固定，不会有坠落的安全隐患。安装边界上需要注意，因为是空心管结构，如果需要壁挂安装，要在其中一个直管段的端部内置螺纹嵌件，安装的时候通过膨胀螺丝和墙面固定，不要直接在管体上打孔锁螺丝，那样容易破坏管体的整体结构，长时间使用会出现开裂的问题；如果是作为灯饰框架使用，走线的时候要在管体的隐蔽位置开直径5mm的穿线孔，孔口要做倒角处理，避免穿线的时候刮破电线绝缘层造成短路风险。

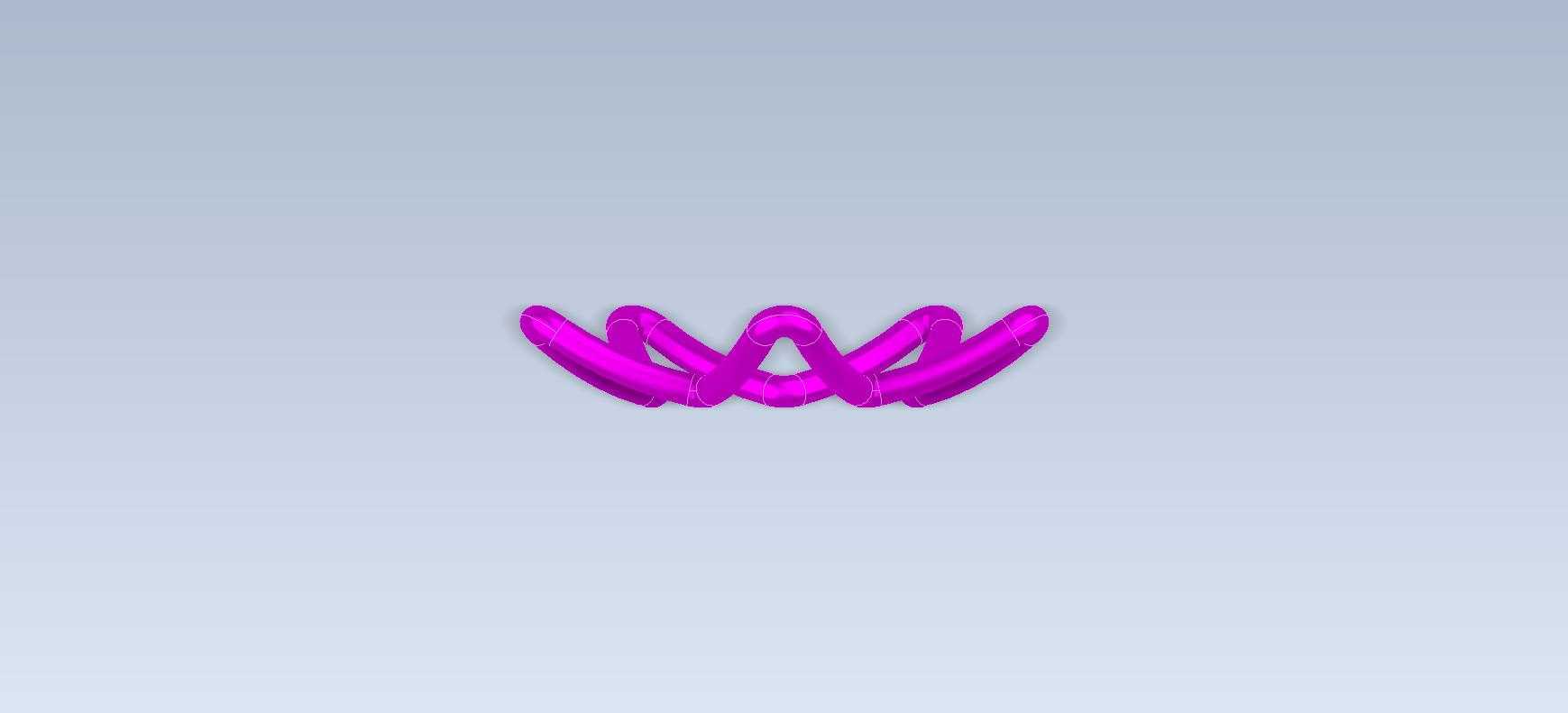

很多新手做这类造型的时候容易犯两个错误，一个是扫掠路径的约束没做好，导致生成的管体出现扭曲变形，尤其是在空间路径的拐点位置，扫掠的截面方向如果没有和路径切线方向保持垂直，就会出现管体扁塌的问题，这时候需要给扫掠特征添加方向约束，让截面始终垂直于路径切线，就能保证管体整个长度方向的截面都是正圆形。另一个问题是做空间翘曲的时候偏移量控制不好，偏移量太大的话，弯管的弯折角度就会超过常规弯管设备的加工极限，实际生产的时候根本弯不出来，一般来说这类星形构件的空间翘曲量控制在整体外接圆直径的1/10以内，既能保证立体效果，也能满足实际加工的工艺要求，不会出现设计出来没法生产的问题。

从结构强度的角度来看，这种闭合式的环形弯管结构，整体的抗形变能力比开口结构好很多，哪怕是用薄壁管材制作，只要各个弯折位置的过渡平滑，没有应力集中的缺口，正常使用情况下很难出现变形断裂的问题。如果需要提升结构的承重能力，可以在管体内部穿入细钢丝或者填充轻质的发泡材料，既不会增加太多重量，也能大幅提升整体的结构刚性，避免大尺寸构件出现晃动的问题。另外在表面处理方面，因为是圆滑的管体结构，不管是做喷塑、电镀还是烤漆，表面都不容易出现流挂或者积漆的问题，处理后的外观质感会比棱角多的构件好很多，适合做外露的装饰类结构件。
