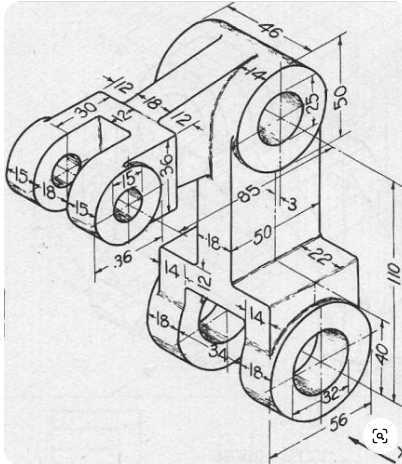

该构件属于机械系统中典型的多工位铰接支撑类零件,在各类工装夹具、小型连杆传动机构、自动化输送线的接驳定位单元中应用广泛,主要承担多方向铰接传动、载荷承载、部件相对位置固定的功能,能够同时实现三个不同轴向的铰接副连接,适配多连杆联动的运动需求,避免单铰接点带来的运动干涉问题。从结构设计逻辑来看,构件采用一体化铣削成型的设计思路,主体为立式支撑结构,底部设置带通孔的铰接耳座,中部为带减重槽的立式支撑臂,上部延伸出两组平行布置的同轴铰接耳,三组铰接孔的轴线分别处于三个不同的空间方向,能够分别连接不同运动轨迹的连杆部件,满足空间多自由度联动的装配要求。
尺寸设计上,构件整体最大外轮廓长度为56mm,总高度为50mm,上部铰接耳组的总宽度为46mm,各铰接孔的内径分别匹配常用的小直径铰接销轴规格,其中底部铰接孔内径32mm、中部支撑臂侧方铰接孔内径18mm、上部两组平行铰接耳的孔内径均为15mm,所有铰接孔的同轴度、孔端面与轴线的垂直度公差均按照IT7级精度设计,保证铰接转动时无卡滞、偏磨问题。安装边界方面,构件底部的安装基面为平面结构,宽度22mm,可直接贴合设备安装板通过铰接孔穿装销轴完成固定,也可通过基面预留的工艺槽加装紧定螺钉实现防转定位;中部支撑臂的厚度为14mm,侧壁设置的3mm深减重槽在不降低结构刚性的前提下减少了零件整体重量,同时槽体可作为装配时的定位基准面,方便加工时装夹找正。
上部的两组平行铰接耳间距为12mm,耳板厚度12mm,能够适配厚度10mm以内的连杆部件插入装配,耳板外侧的倒角设计可避免装配时连杆边缘与耳板发生磕碰,同时减少应力集中,提升耳板的抗疲劳强度。在实际工况适配中,该构件可承受的径向铰接载荷不超过5kN,适用于轻载传动的机械系统,比如小型自动化设备的门体铰链机构、工装夹具的压紧联动臂、3D打印机的运动支撑结构、教学实验台的连杆演示机构等场景。设计过程中充分考虑了加工工艺性,所有外轮廓的转角均设置了R2-R3的工艺圆角,避免铣削加工时出现清角困难的问题,所有孔口均设置了0.5mm的倒角,去除加工毛刺的同时方便销轴穿装。
构件的三个铰接位分别对应不同的运动副功能:底部铰接位作为整个构件的固定旋转支点,中部侧方铰接位用于连接锁止或限位部件,上部双铰接耳位用于连接主动运动的连杆,三个位置的尺寸链经过严格校核,保证联动过程中各部件的运动轨迹无干涉,转动角度范围可满足0-90度的摆动需求,不会出现结构死点。从建模练习的角度来看,该零件涵盖了凸台拉伸、切除拉伸、孔特征、倒角圆角、基准面创建等常用的三维建模操作,能够有效练习空间尺寸的标注识别、多特征的建模顺序规划,帮助建模者掌握空间铰接类零件的结构设计逻辑,理解不同方向特征的定位方法,避免出现特征定位错误、尺寸链矛盾的问题。实际生产中该零件可采用45号钢铣削加工后做发黑处理,也可采用铝合金6061加工后做阳极氧化,适配不同的载荷与防腐需求,铰接孔内可根据使用需求加装铜套或者直线轴承,提升铰接转动的耐磨性与使用寿命。
