间隔垫块机械结构三维设计

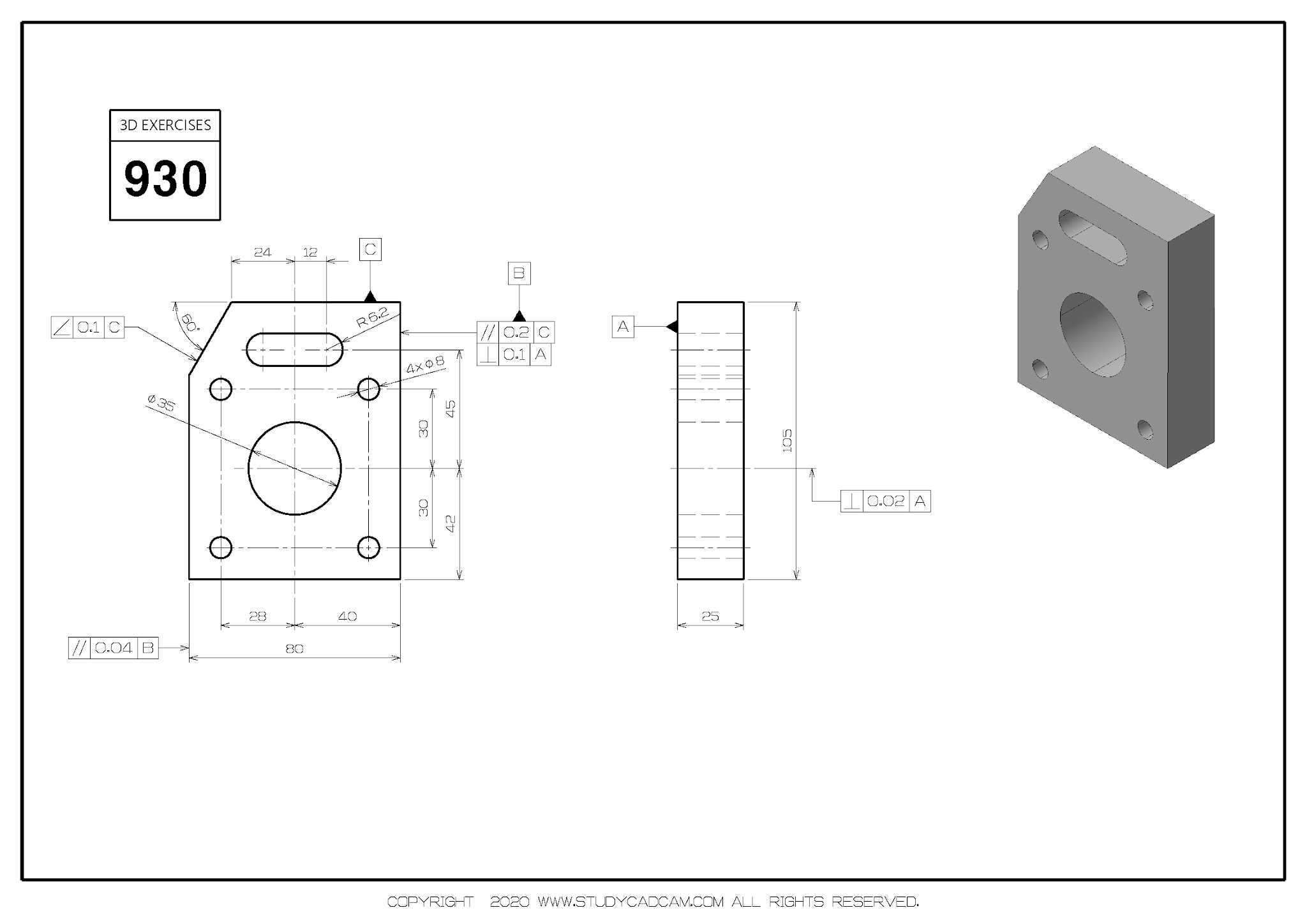

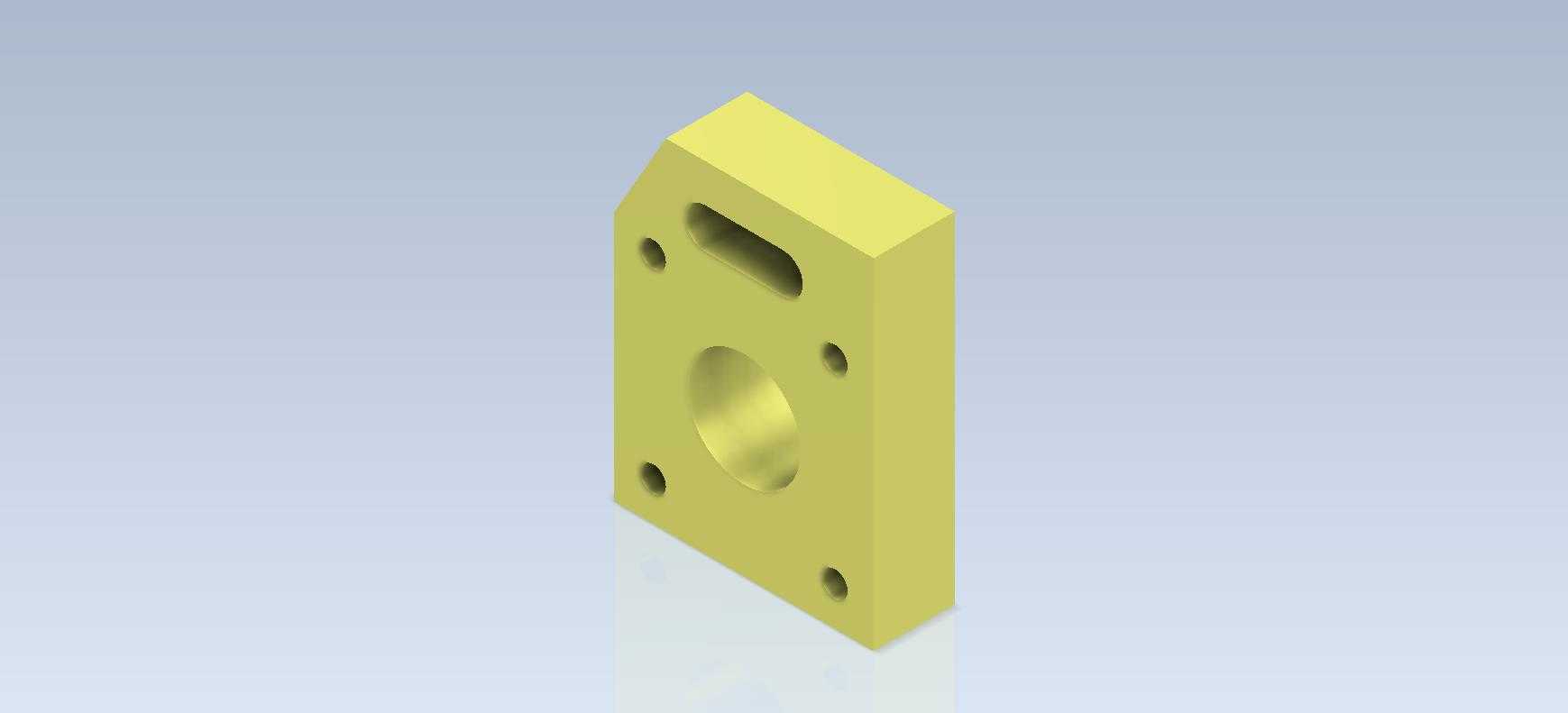

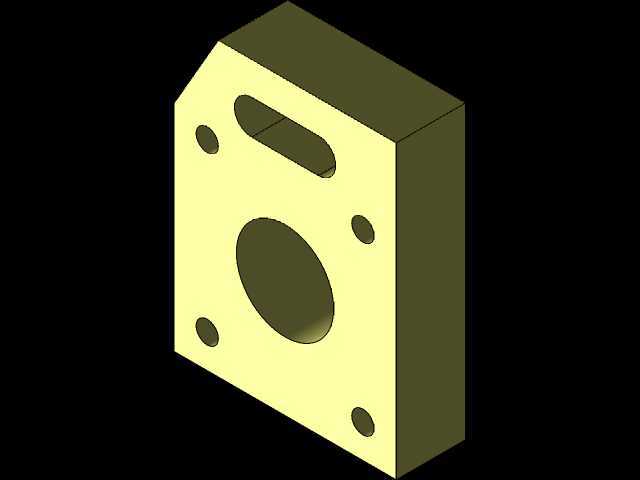

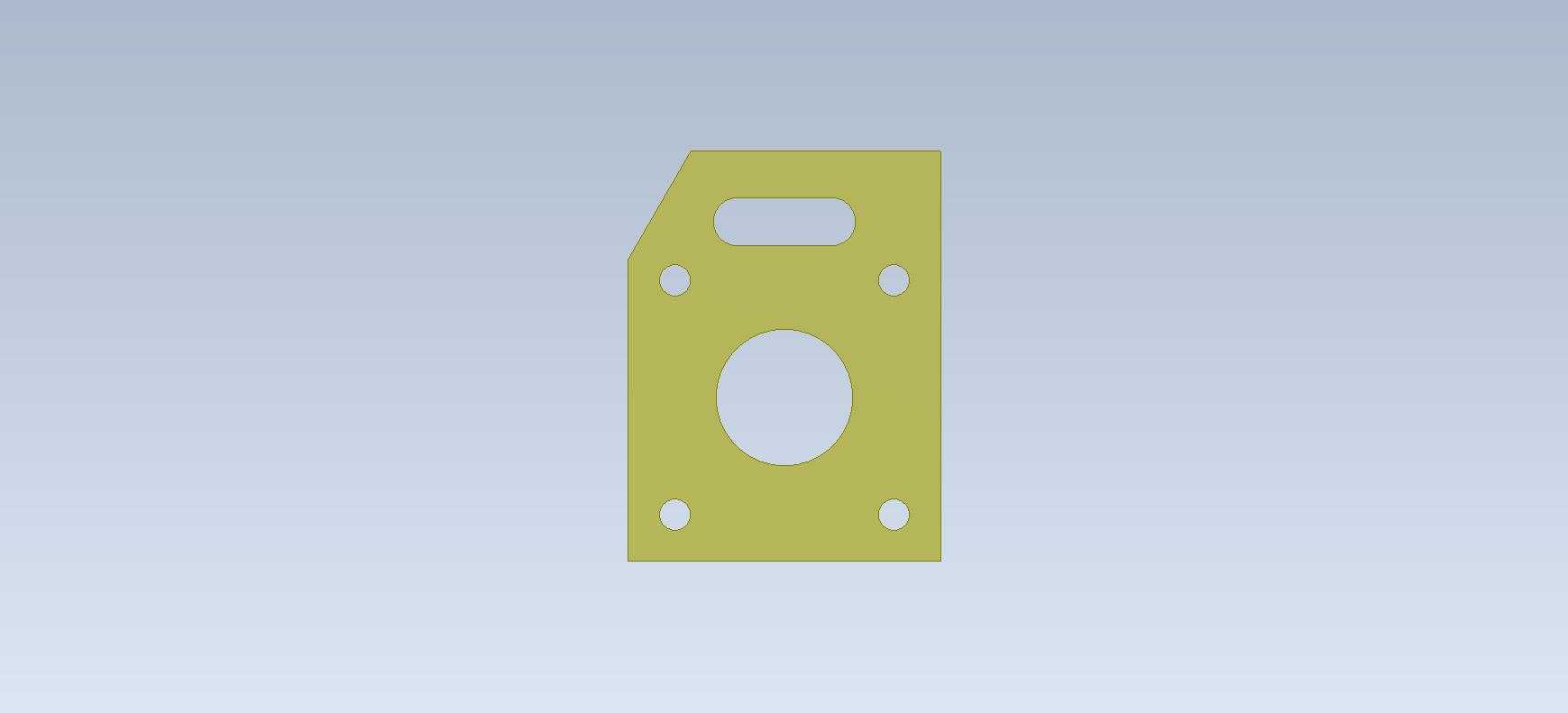

　　这类间隔垫块在工业装配场景中应用十分广泛，常见于自动化生产线的工位治具、工装夹具的层间支撑、动力传输组件的轴向间隔定位，也会出现在小型机电设备的内部安装结构中，用来填补两个装配件之间的设计间隙，避免不同功能的金属部件直接接触产生磨损、导电干涉或者装配应力集中。从结构设计来看，主体采用长方体切角的块状构型，顶部做斜切处理是为了避让周边相邻的安装部件，避免装配过程中出现结构干涉，同时斜切面也能在安装时起到导向作用，方便操作人员快速对准安装位。主体上的大尺寸沉孔是核心的穿装定位结构，孔口做了倒角过渡，既可以去除机加工后的锐边毛刺，避免安装时刮伤配套紧固件的表面镀层，也能让螺栓或者定位销顺畅穿入，减少装配对位的难度。

　　大孔周边分布的三个小直径通孔是紧固安装孔，孔位采用非对称排布，能起到防呆作用，避免安装时出现方向装反的问题，每个小孔的位置都经过公差校核，保证和配套安装基座上的螺纹孔同轴度控制在合理范围内，不会出现螺栓强行别劲安装的情况。侧面的长条形腰型孔是调节位预留结构，当配套组件存在小范围的位置公差累积时，可以通过这个腰型孔实现安装位置的微调，不需要额外扩孔或者返修基座，降低现场装配的调整难度。设计时首先要确定的是垫块的整体厚度，这个尺寸直接决定了两个装配件之间的间隔距离，需要结合两端部件的工作行程、热膨胀余量来核算，避免设备运行过程中因温度升高出现部件顶死的问题。

　　整体的外形边界要控制在安装位的预留空间内，切角的角度和尺寸要匹配周边部件的轮廓，保证装配后不会突出安装面影响其他组件的动作。安装孔的孔距公差要按照IT7级精度来控制，保证和基座的互换性，不需要现场配钻就能直接安装。沉孔的深度要匹配所用螺栓的头部高度，保证螺栓安装后头部不会高出垫块表面，避免和相邻部件产生刮碰。腰型孔的长度方向要和实际需要调节的方向一致，宽度比配套紧固件的直径大0.2mm左右，既保证调节的顺畅度，又不会出现间隙过大导致的定位偏移。

　　材质选择上一般会根据使用场景确定，普通工况下采用45号钢做表面发黑处理就能满足强度和防锈要求，如果是有绝缘需求的场景，也可以换成电木或者POM材质加工，这时候就要适当调整壁厚，保证非金属材质的结构强度能满足夹紧力的要求，不会在长期受压后出现形变。建模过程中要注意各个孔位的拔模角度处理，如果是采用注塑工艺生产非金属材质的垫块，要保证脱模方向的结构一致性，减少倒扣结构，降低模具加工的复杂度；如果是金属机加工件，要标注清楚各个孔的垂直度、表面粗糙度要求，尤其是和安装面贴合的底面，粗糙度要控制在Ra1.6以内，保证安装后贴合紧密，不会出现受力不均导致的翘曲。这类垫块虽然是小型结构件，但在整套设备的装配精度控制中起到很关键的作用，尺寸偏差超过0.1mm就可能导致整套传动机构出现卡滞、异响的问题，所以设计时每个尺寸链都要反复核算，结合相邻部件的公差带做累积误差分析，保证最终装配后的整体精度符合设备运行要求。
