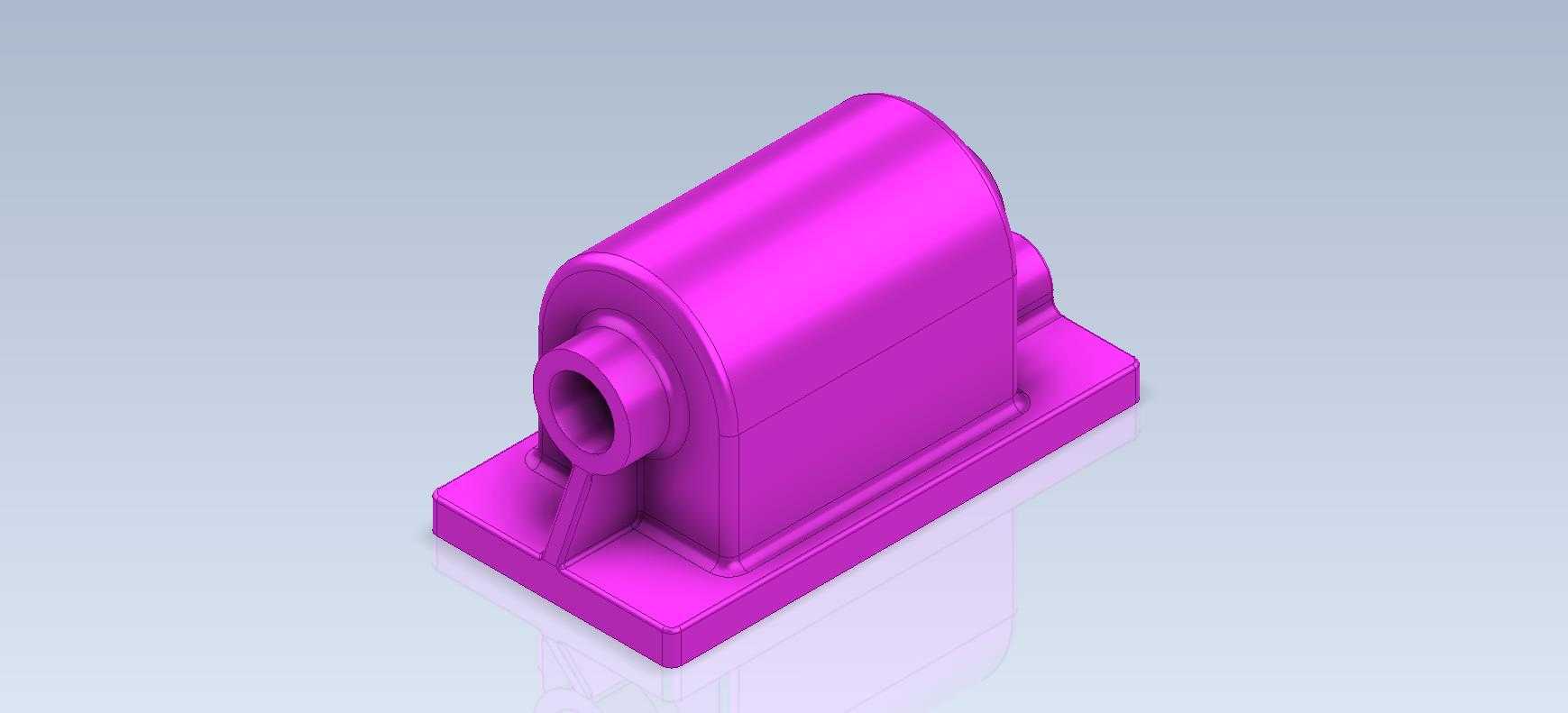

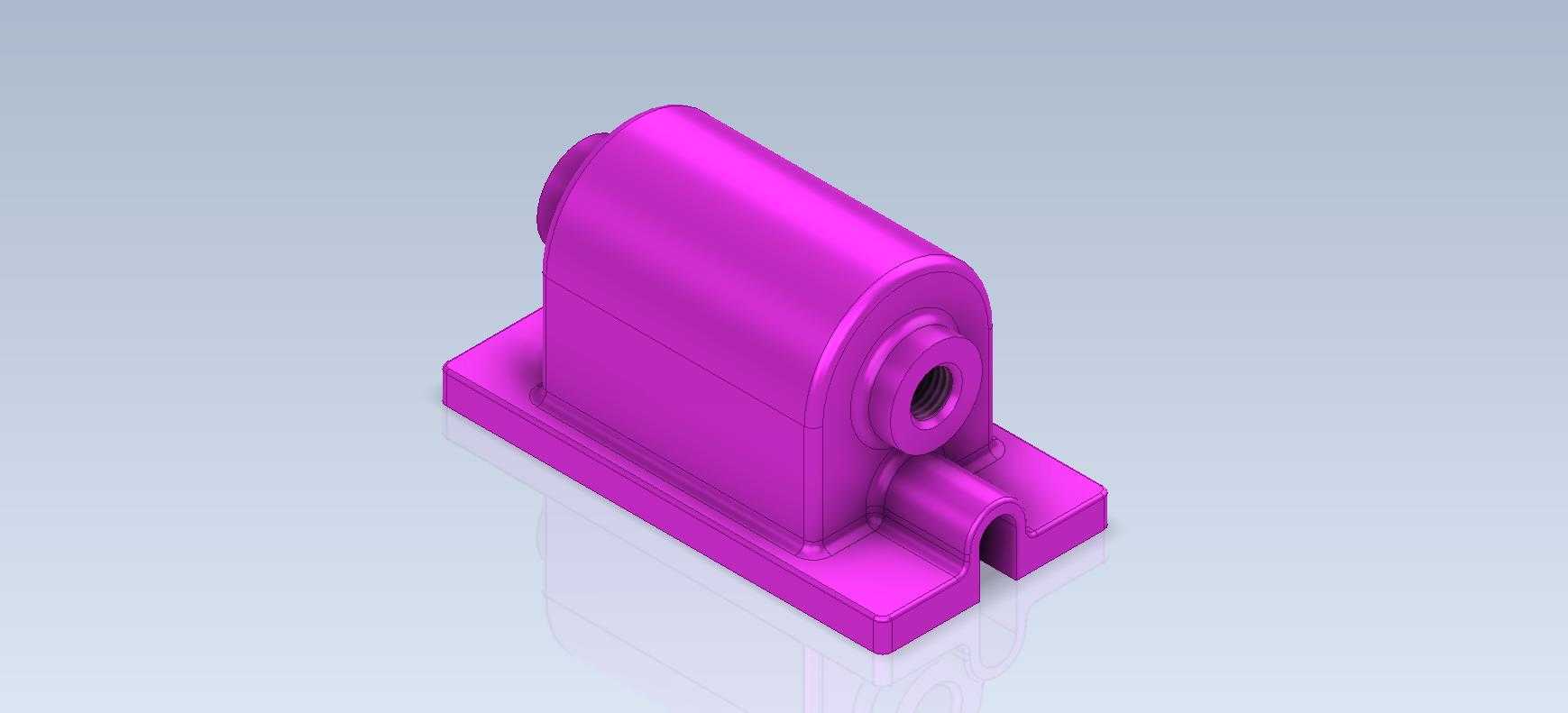

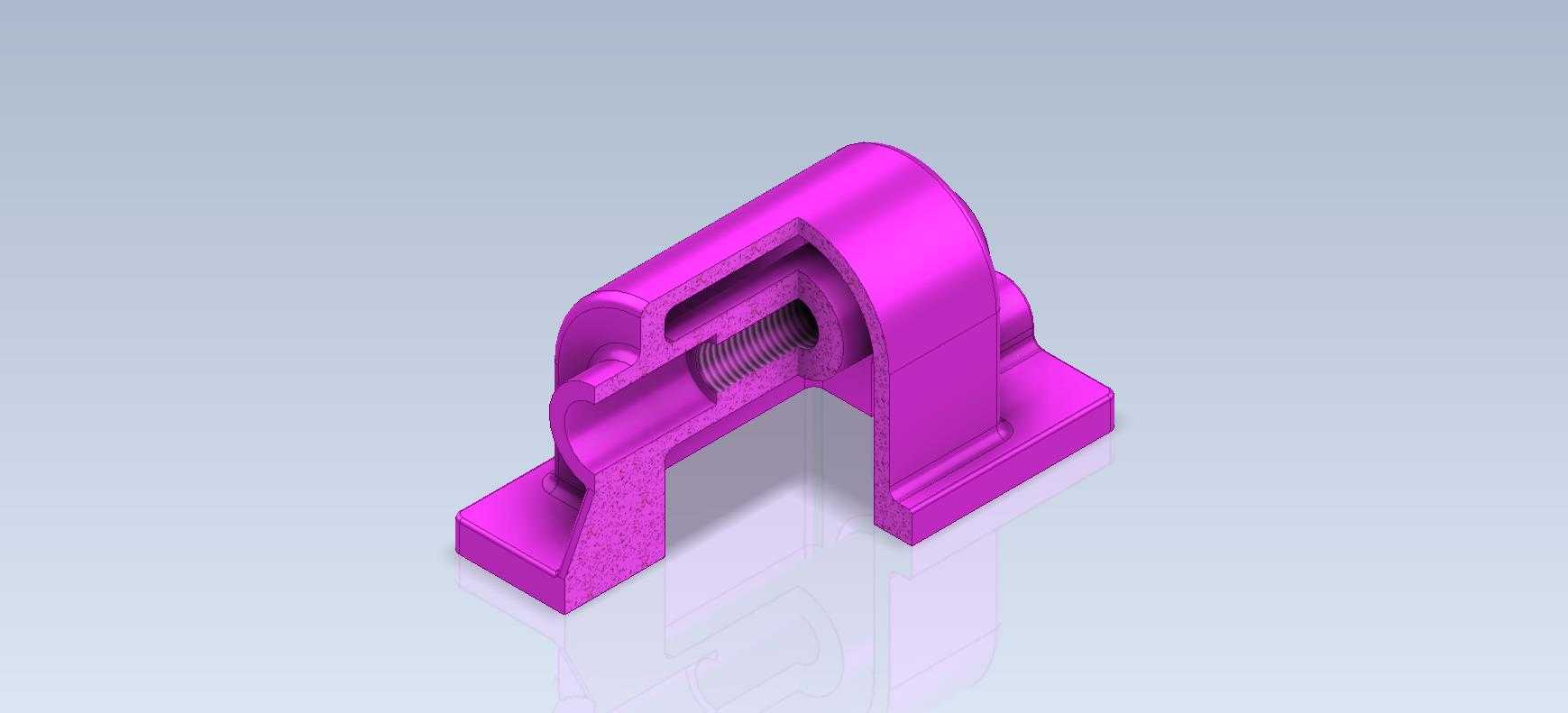

这个构件属于典型的传动类外设壳体结构,日常在小型动力传输单元、低压回路配套的动力接驳组件中十分常见,核心作用是为内部的回转传动件提供封闭的防护空间,同时通过底部的一体化安装底座实现与设备机架的可靠固定,避免内部传动结构运行过程中受外界粉尘、切削液飞溅干扰,也能隔绝传动件运转产生的小幅振动直接传递到设备主面板上。从结构设计逻辑来看,主体采用半圆弧顶的卧式筒型腔体,这种构型相比方形腔体拥有更优的结构刚度,同等壁厚条件下能承受更大的内部件运转径向载荷,也能减少腔体内部的应力集中死角,降低长期受交变载荷作用下出现结构开裂的风险。

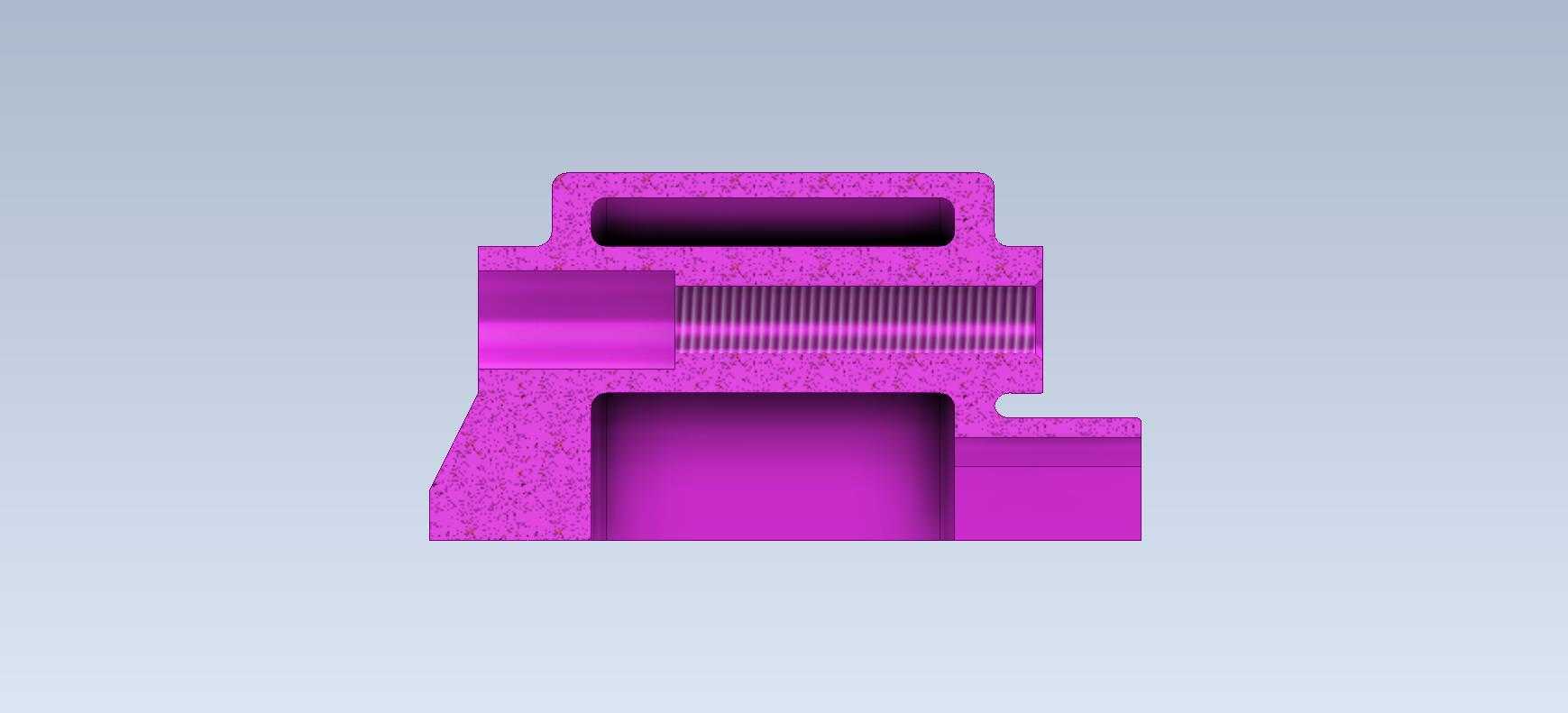

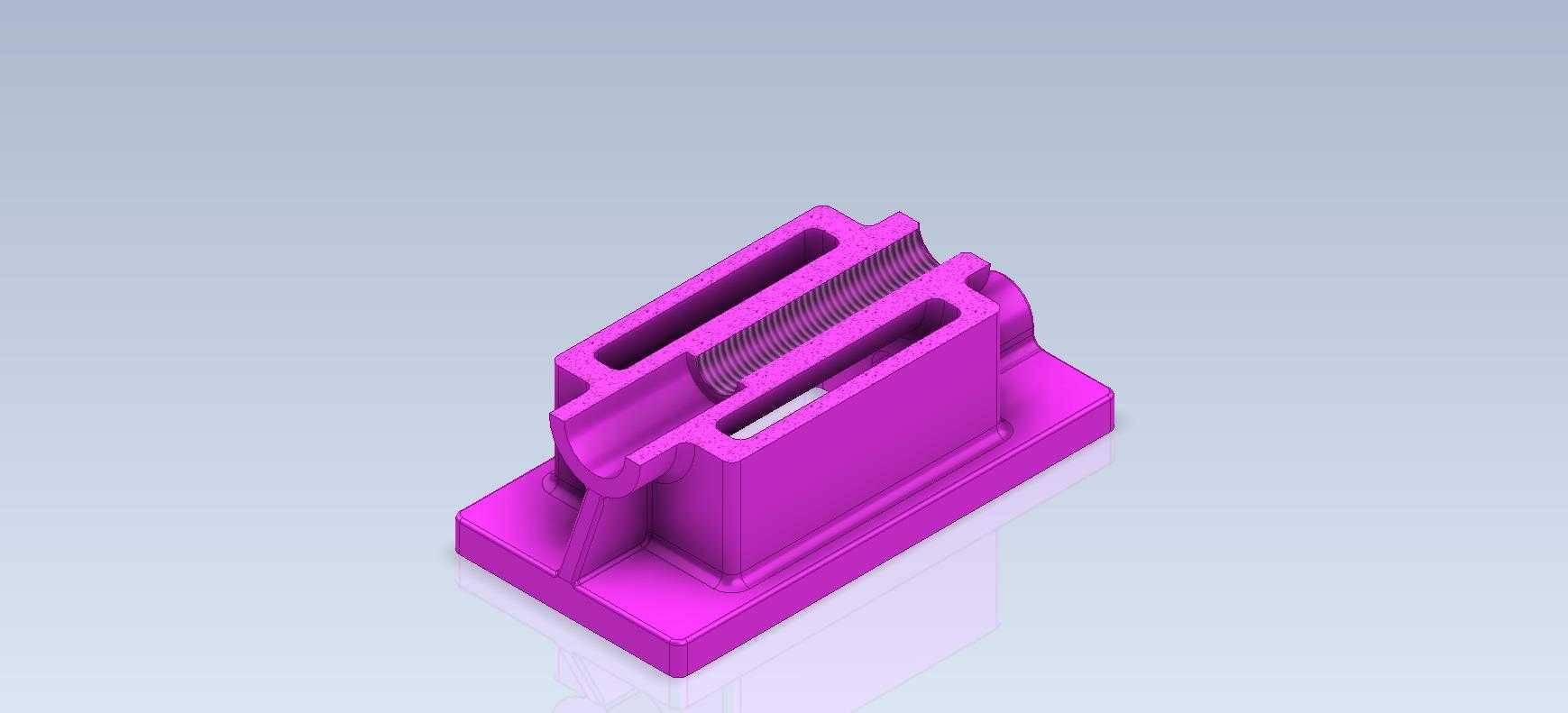

腔体两侧伸出的同轴凸台是核心的功能位,内部预留的通孔用于穿装传动轴或者支撑轴承,凸台的外径做了加厚处理,能够为轴承外圈提供足够的支撑面,避免轴承压装后出现支撑刚性不足导致的轴系跳动问题,凸台端面还预留了密封件安装的止口位,可适配标准的毡圈油封或者O型密封圈,防止腔体内部的润滑脂泄漏,同时阻挡外部杂质进入腔体磨损传动件。底部的安装底座和主体腔体之间设置了三角形加强筋,这部分结构是设计时的重点考量:如果没有加强筋过渡,腔体和底座的连接位置会形成明显的应力集中区,当设备运行产生振动或者轴系承受径向载荷时,连接位置很容易出现断裂失效;三角形加强筋沿着腔体轴向对称布置,既不会过多增加构件整体重量,又能大幅提升腔体和底座之间的连接刚度,同时加强筋的厚度做了渐变处理,和腔体、底座连接的位置做了圆角过渡,避免注塑或者铸造加工时出现缩孔、应力集中的缺陷。
底座上的两个安装平面做了共面度要求,安装孔位采用对称布置的沉孔设计,沉孔深度能够完全容纳固定螺栓的头部,避免螺栓头突出底座平面影响安装贴合度,安装孔的间距按照通用小型动力单元的安装标准设定,能够适配多数常规小型设备机架的安装孔位,不需要额外做转接板就能直接固定。设计过程中需要重点管控几个尺寸边界:首先是两侧凸台的同轴度公差,这个公差直接决定了内部传动轴的运转顺畅度,如果同轴度超差,会导致轴系安装后出现卡滞、运转阻力过大的问题,严重时还会加速轴承的磨损;其次是底座安装面和腔体轴线的平行度公差,这个参数会影响轴系和外部传动件的对接精度,如果平行度超差,会导致带轮、齿轮等外接传动件出现偏磨,传动效率下降同时产生额外的振动噪音;另外腔体内部的净空尺寸需要和内部容纳的传动件尺寸预留足够的间隙,既要避免传动件运转时和腔体内壁发生剐蹭,也要控制间隙不要过大,避免整体结构过于臃肿浪费安装空间。
从实际应用场景来看,这类构件除了作为小型传动单元的防护壳体,也可以作为入门机械设计练习的典型案例,涵盖了凸台设计、加强筋布置、安装孔位设计、公差匹配等多个基础机械设计知识点,建模过程中可以通过拉伸、旋转、筋特征等基础建模命令完成,能够帮助初学者快速掌握实体建模的基础逻辑,理解机械结构设计中刚度、安装、密封等实际工程需求,而不是单纯追求外形的相似度。在加工适配性上,这个结构既可以采用注塑工艺批量生产,用于小型民用设备的动力单元,也可以采用铝合金铣削加工做小批量定制,用于非标自动化设备的定制传动单元,不同工艺下只需要调整对应的拔模斜度、圆角参数即可,结构本身的工艺适配性较强,不需要特殊的加工工序就能完成生产。
