电源变压器配套弧形安装支座结构设计

项目分类:变压器 发布时间:2024-12-26 ID:867635
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计
  • 电源变压器配套弧形安装支座结构设计

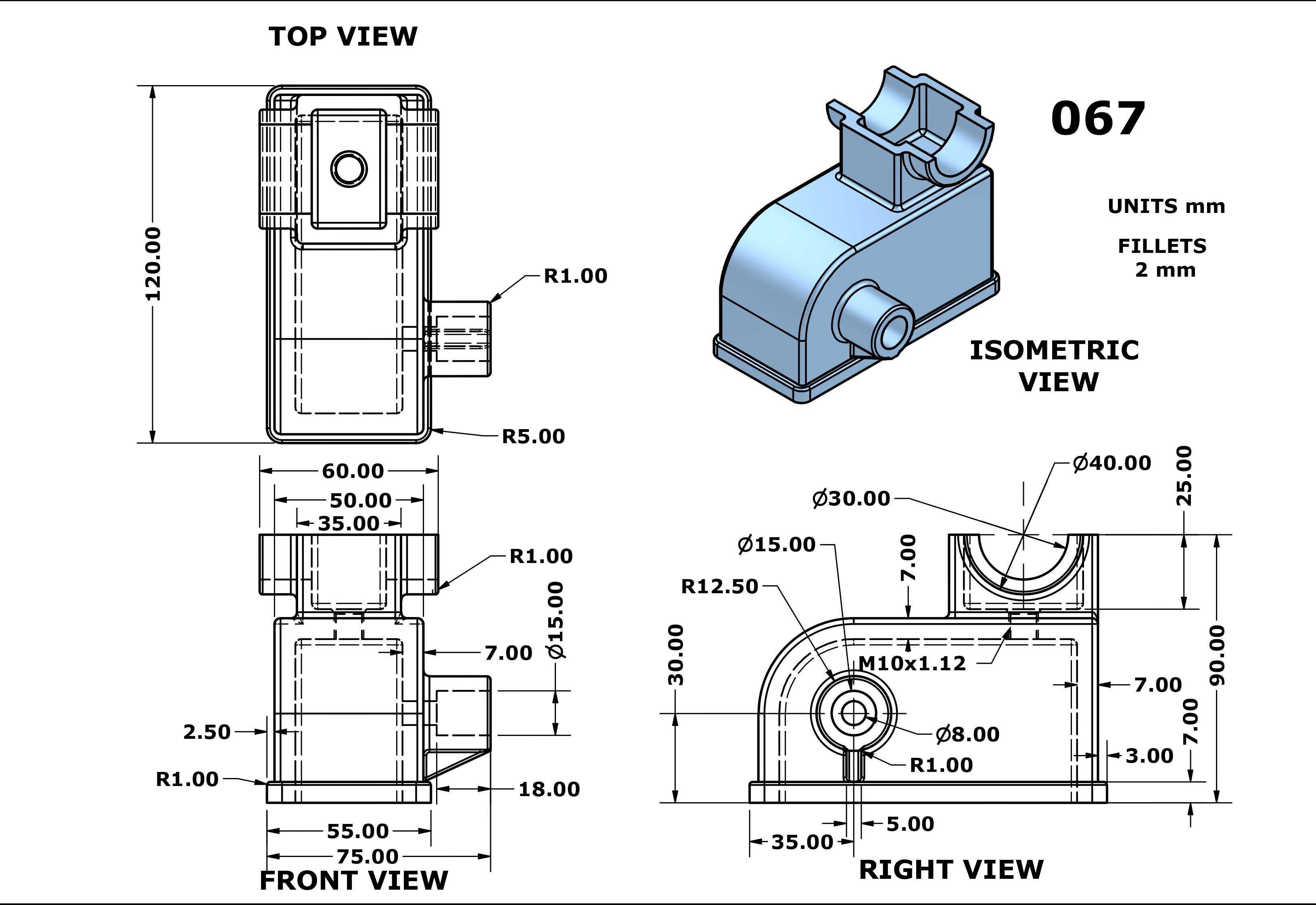

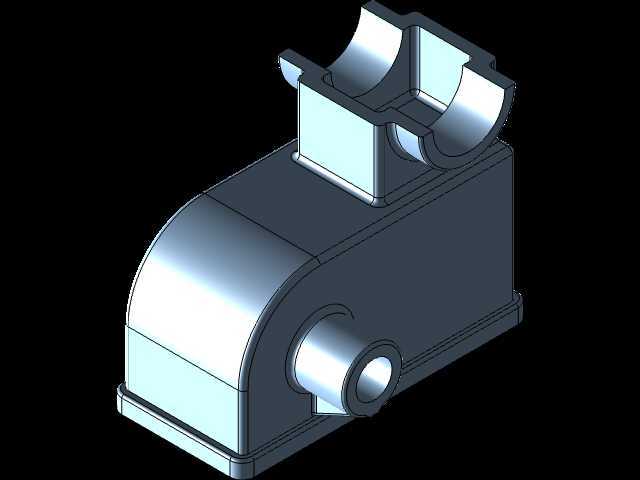

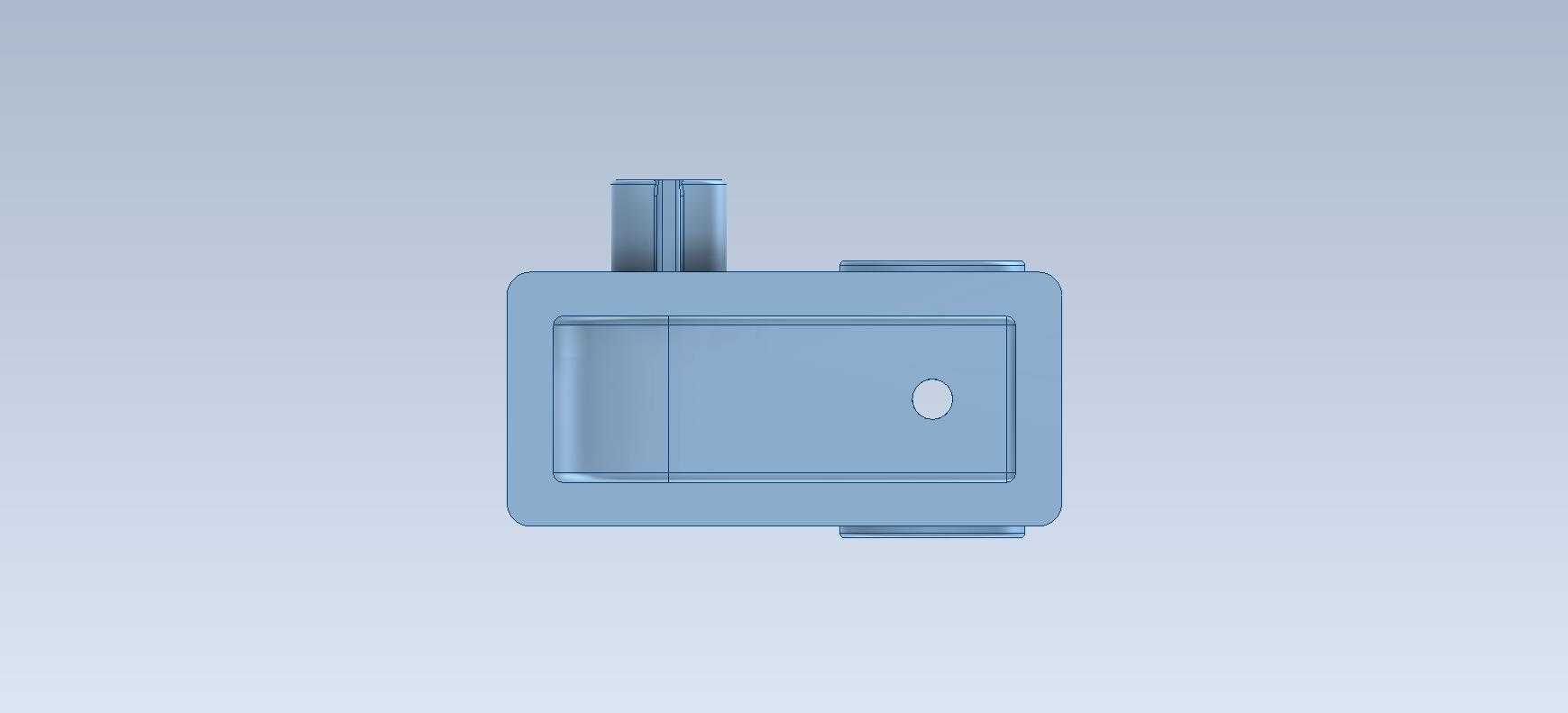

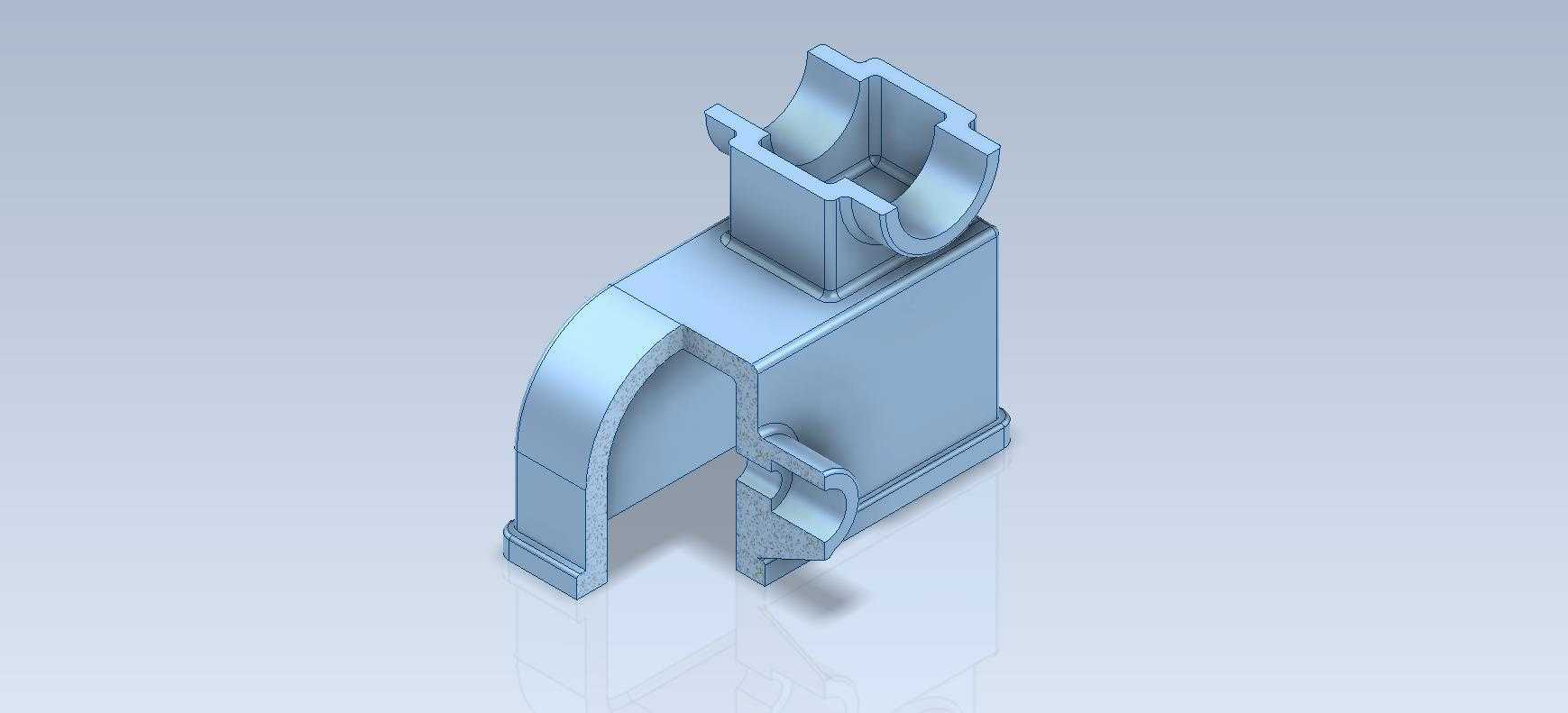

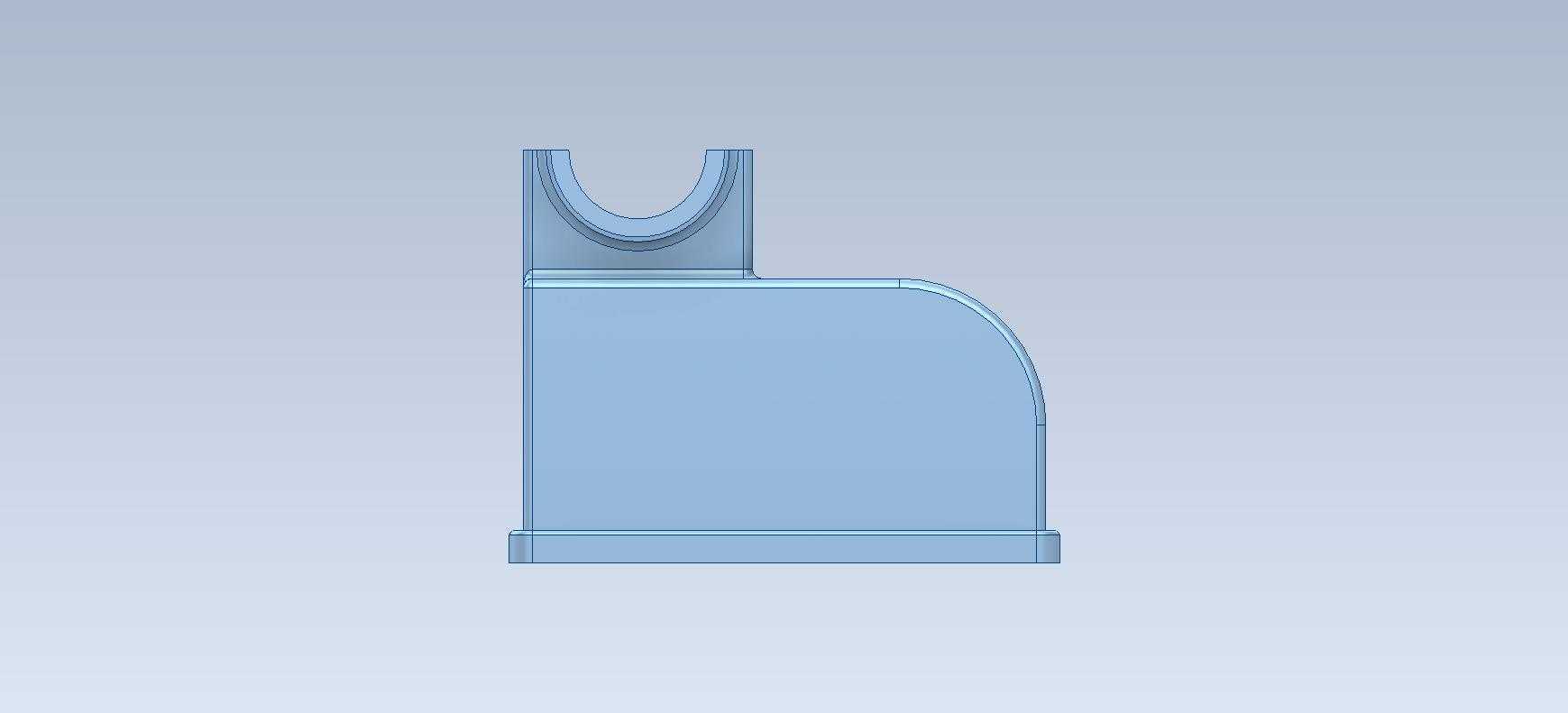

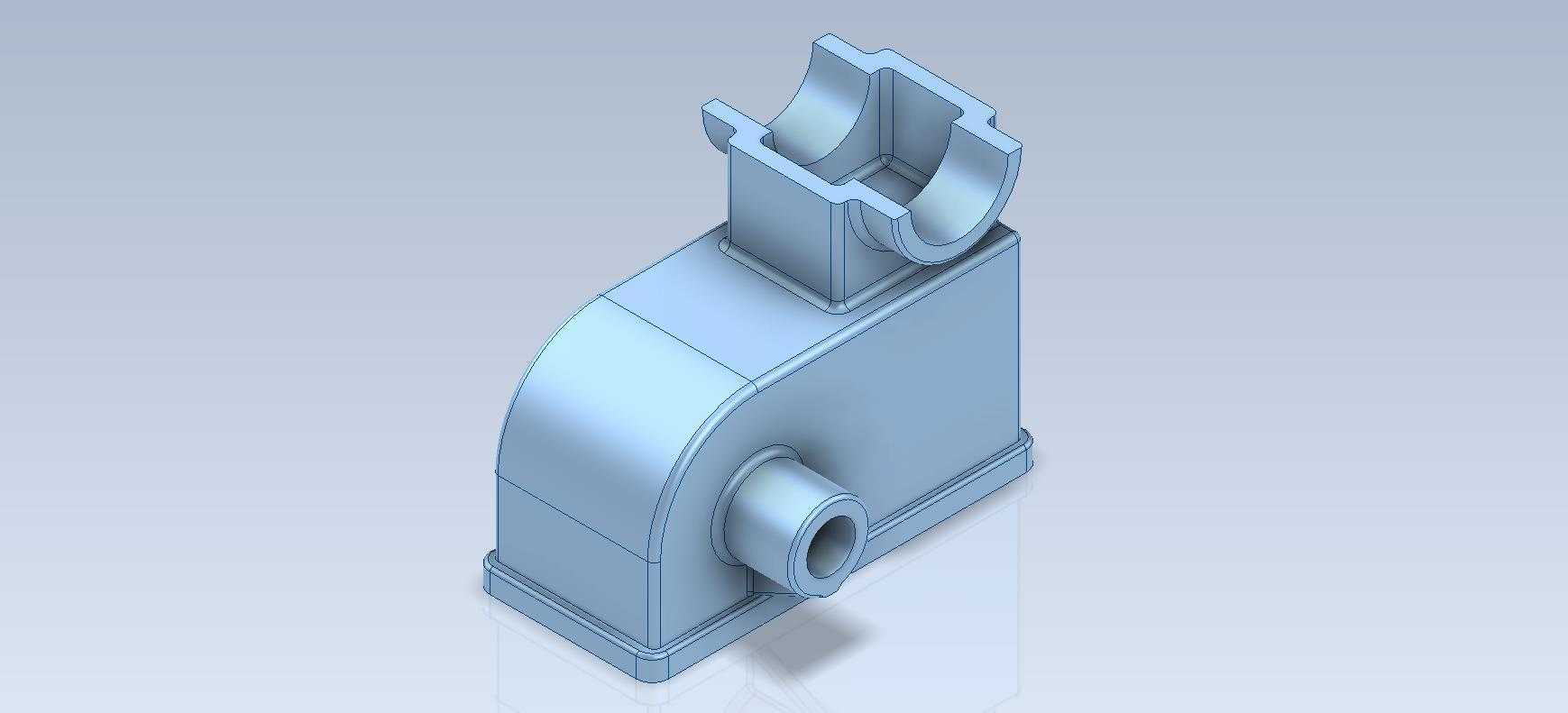

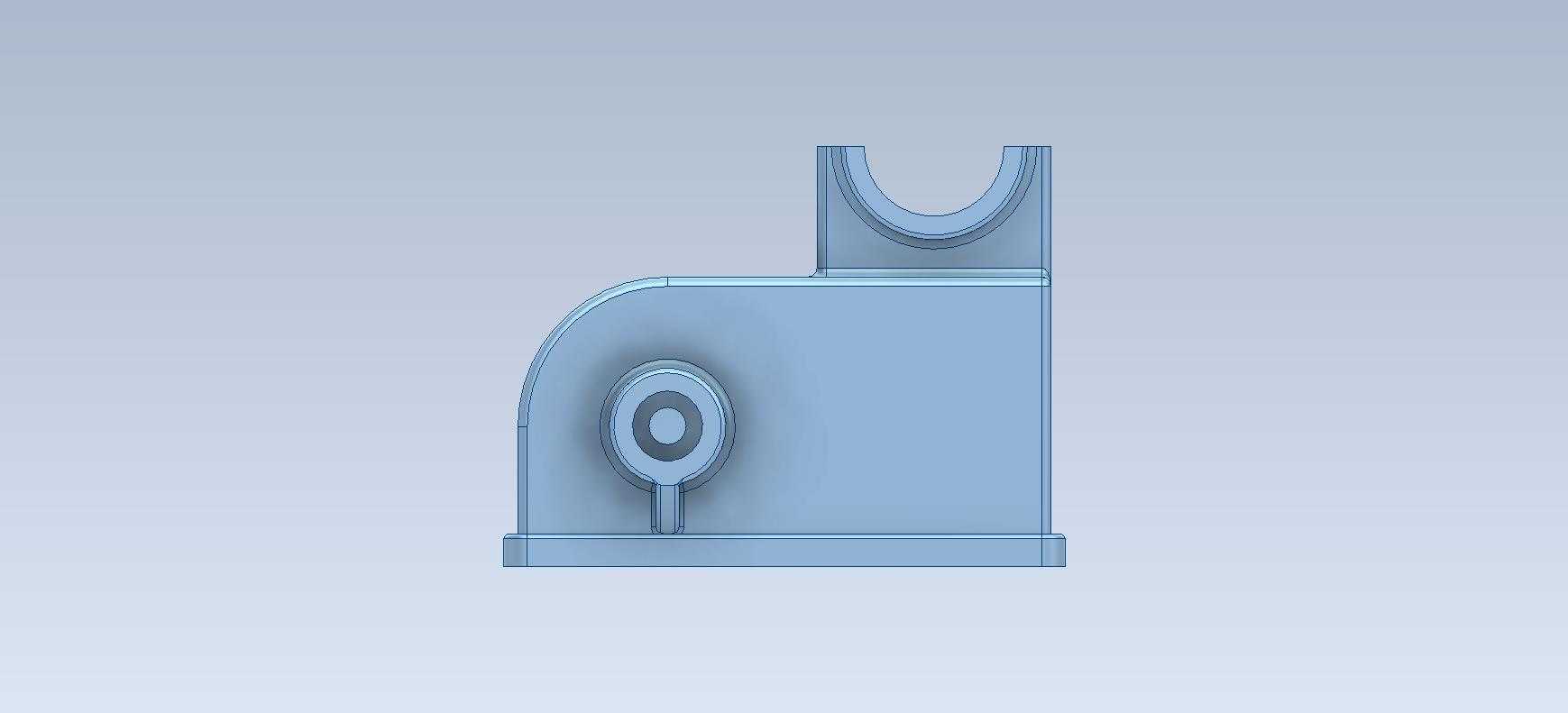

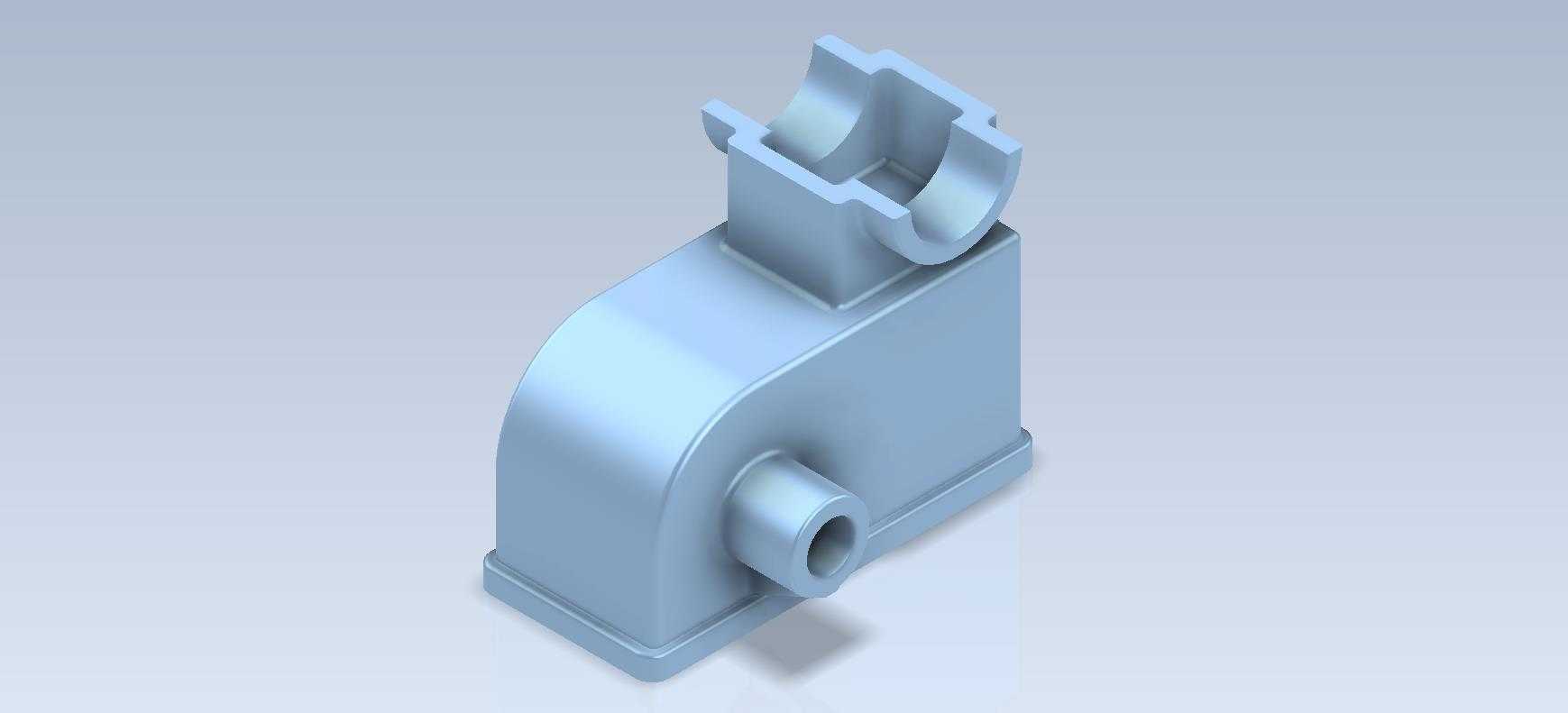

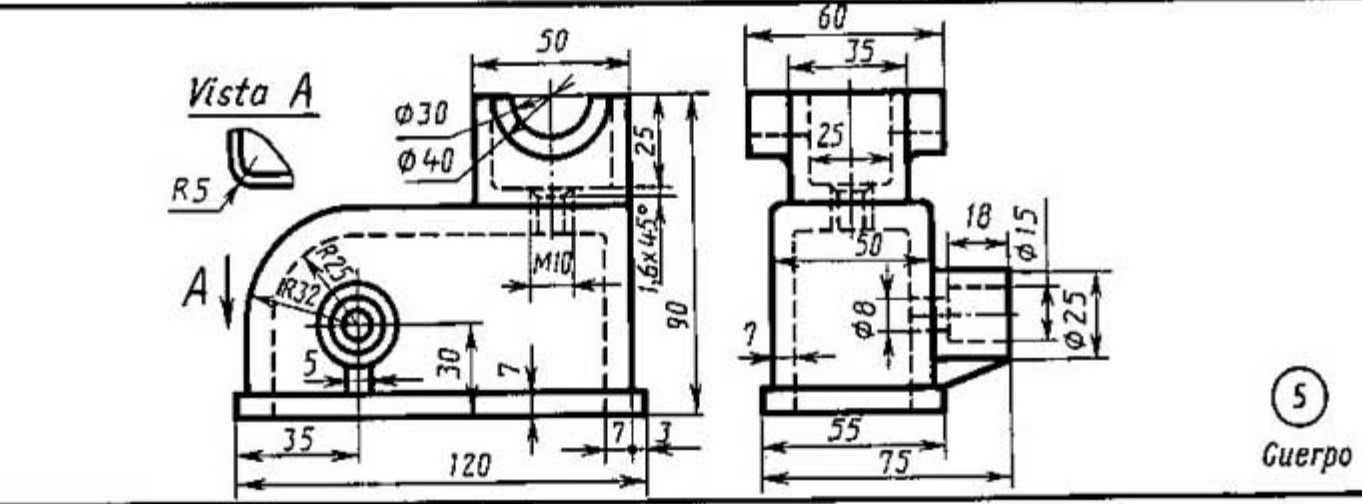

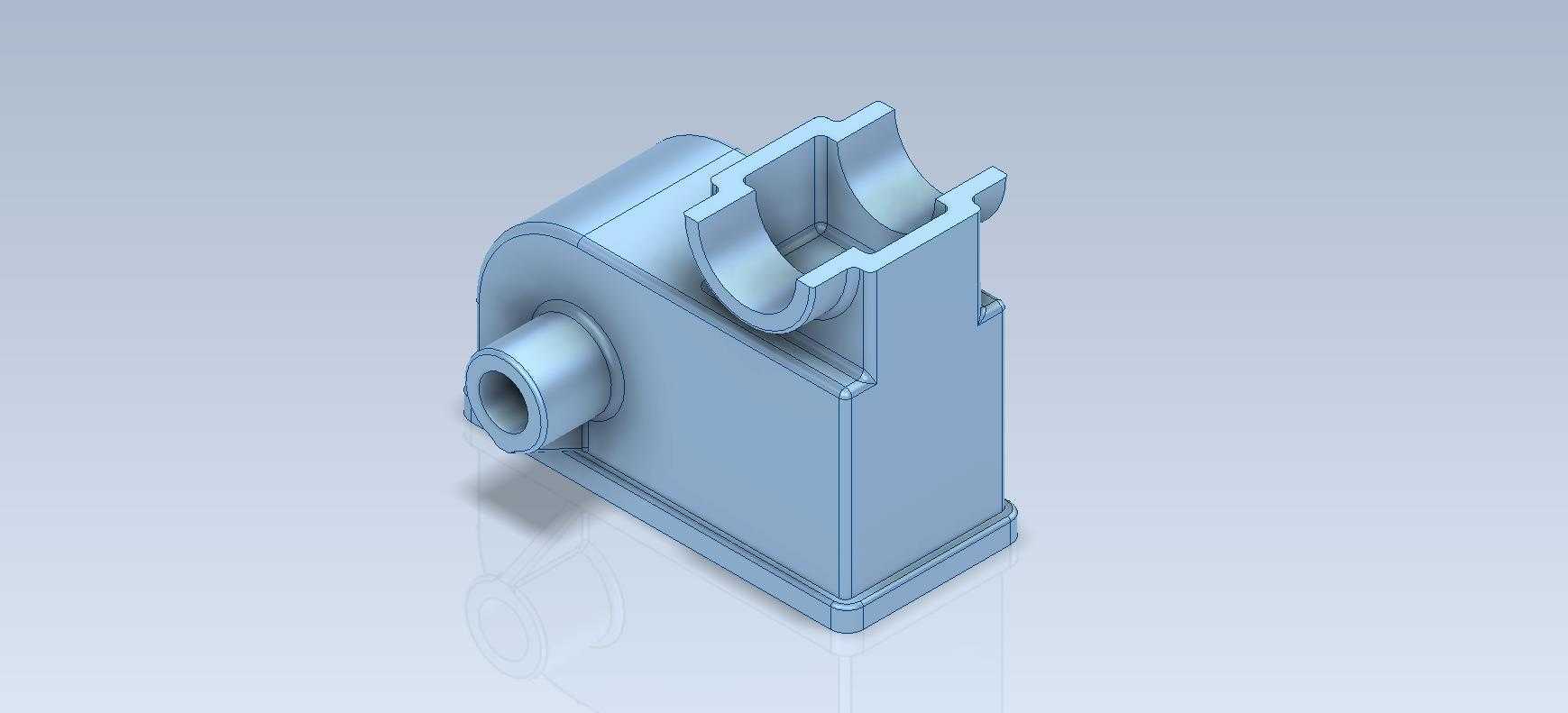

  在中小功率工频电源变压器的配套安装场景里,这类弧形支座是用来承托变压器绕组骨架、实现整机快速卡装定位的核心结构件,常见于桌面式工控电源、小型仪器内置供电模块的装配环节,替代传统螺丝锁附的固定方式,能缩减生产线的装配工时,同时避免螺丝锁附力矩过大导致的骨架开裂问题。从结构功能上看,主体的弧形过渡腔体是为了匹配变压器E型矽钢片叠装后的外侧轮廓,腔体内部预留的0.3mm间隙可以容纳矽钢片叠装的公差累积,避免装配时出现硬挤压导致的叠片错位、铁芯损耗上升问题;顶部的两个对称卡爪结构,是直接卡入变压器骨架上端的定位卡槽,卡爪内侧做了15度的导入斜角,装配时顺着斜角滑入即可完成轴向定位,不需要额外的定位工装辅助;侧面伸出的带孔凸台是走线定位结构,孔的内径刚好适配常规的电源引出线护套,既可以固定引出线的走向,避免线材晃动拉扯绕组接线端导致的脱焊问题,也能在凸台位置加装线卡实现线材的应力释放。

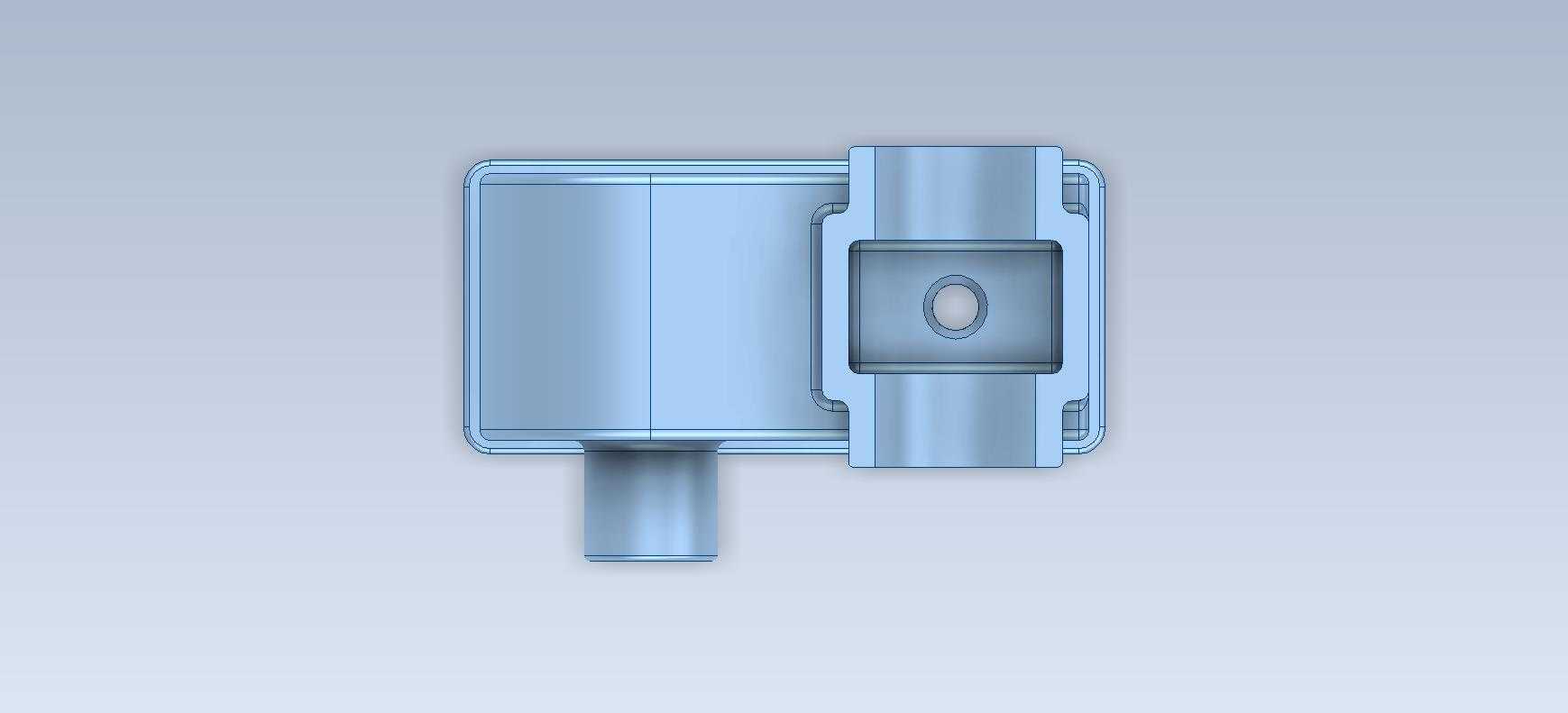

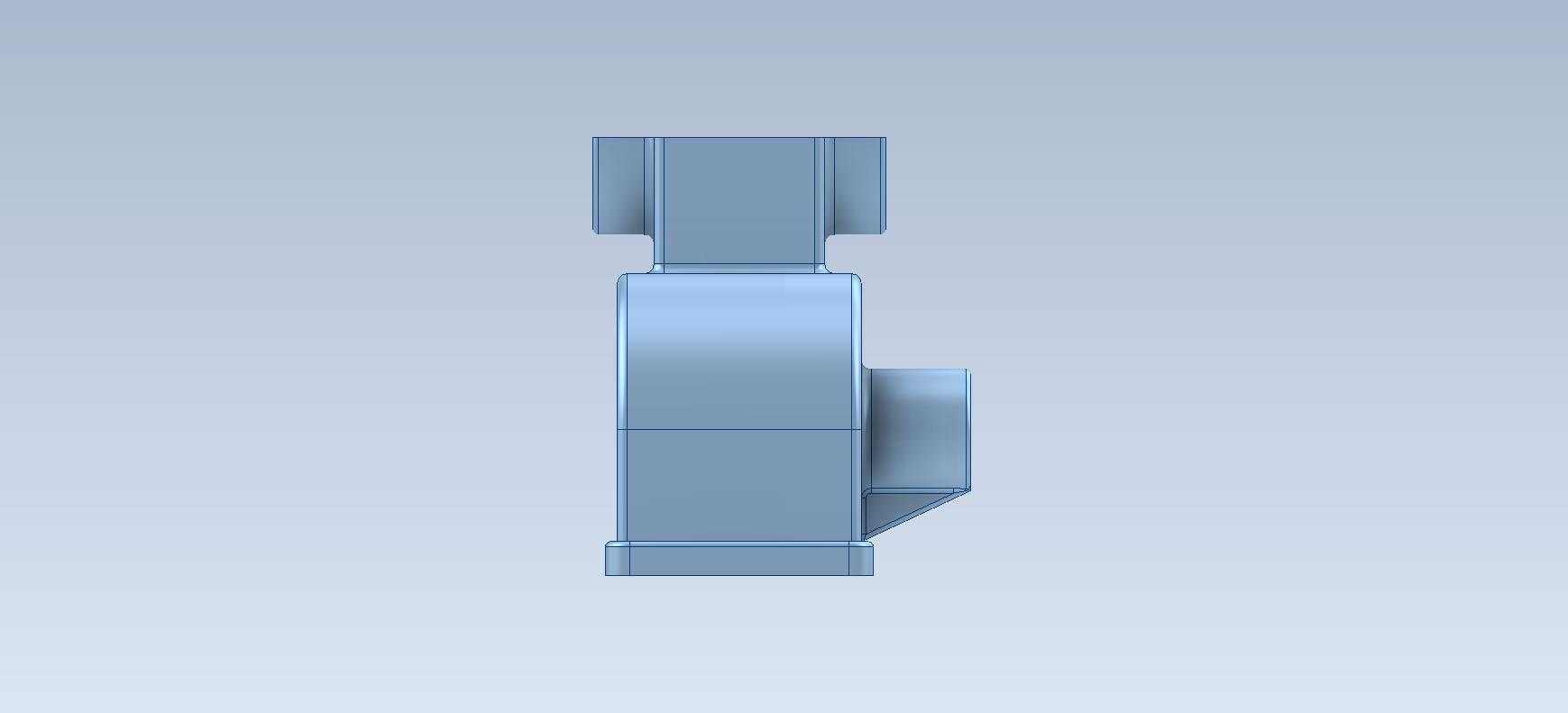

  设计思路上完全围绕变压器的装配公差适配展开,底部的矩形安装面做了0.2mm的平面度要求,四个边角预留了R1.5的圆角,避免注塑成型时出现应力集中导致的边角开裂,同时安装面的边缘做了一圈0.1mm的凸筋,装配时凸筋压入设备壳体的定位槽内,可以抵消注塑件的收缩变形,保证安装后支座不会出现横向窜动。尺寸边界方面,整体高度控制在45mm以内,宽度方向最大尺寸32mm,长度方向62mm,适配功率在15W-30W之间的小型电源变压器安装需求,顶部卡爪的开口尺寸12mm,刚好匹配常规28型变压器骨架的卡槽宽度,侧面凸台的中心高度距离安装底面22mm,和常规电源壳体的出线孔位置高度对齐,不需要额外弯折线材就能完成走线。

  实际应用中,这类支座采用阻燃PP材质注塑成型,绝缘性能可以满足AC220V供电的耐压要求,弧形的外壁结构相比直角结构能提升15%左右的结构强度,在受到外部冲击时,弧形面可以分散应力,避免支座断裂导致的变压器移位;卡爪的厚度设计为2.5mm,既保证足够的卡紧力,不会因为运输振动出现松脱,又不会因为刚性过大导致装配时卡爪断裂。在建模过程中,所有的过渡圆角都做了统一的参数化设置,调整适配不同功率的变压器时,只需要修改腔体的弧形半径、卡爪的开口尺寸两个核心参数,就能快速衍生出同系列不同规格的支座模型,大幅缩短同系列产品的设计周期;底部安装面的安装孔位按照行业通用的孔距标准设置,和市面上多数小型电源的壳体安装位完全兼容,不需要重新开模调整壳体孔位,能降低整套电源产品的开模成本。

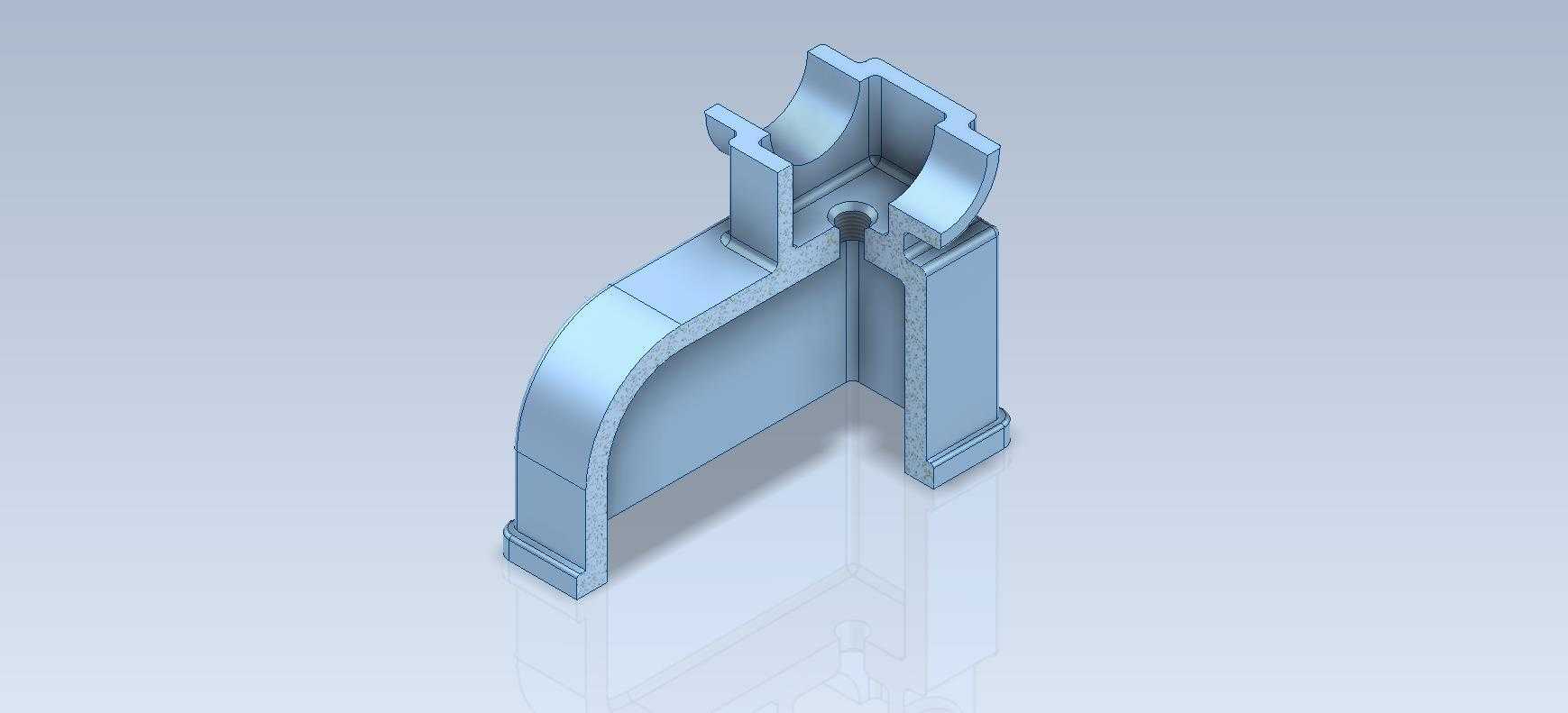

  另外,腔体内部的侧壁做了0.5mm的均匀壁厚设计,避免注塑时出现缩痕、翘曲等成型缺陷,顶部卡爪的根部做了R2的圆角过渡,反复拆装10次以上也不会出现根部断裂的问题,完全满足电源产品的装配维修需求。
