双立耳带半圆弧槽安装支座结构设计

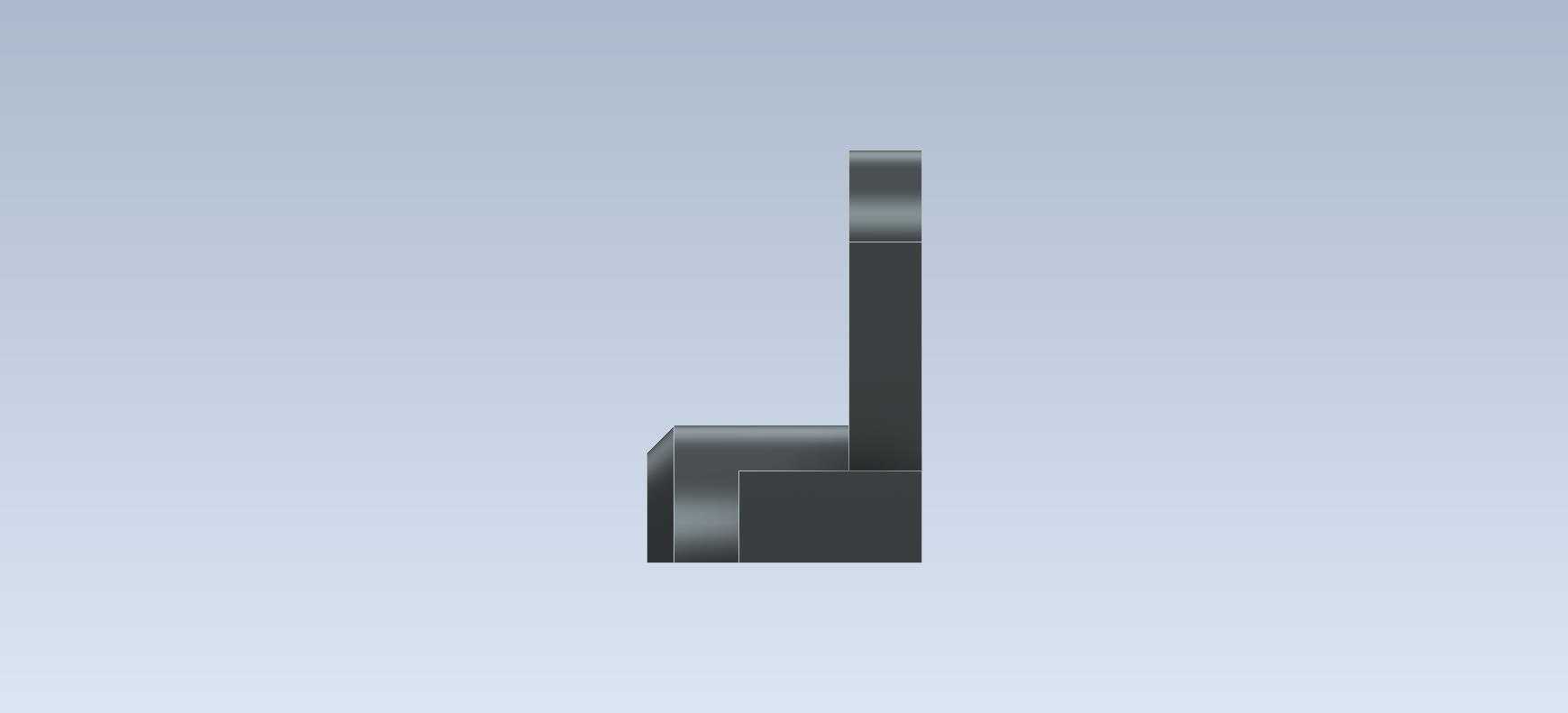

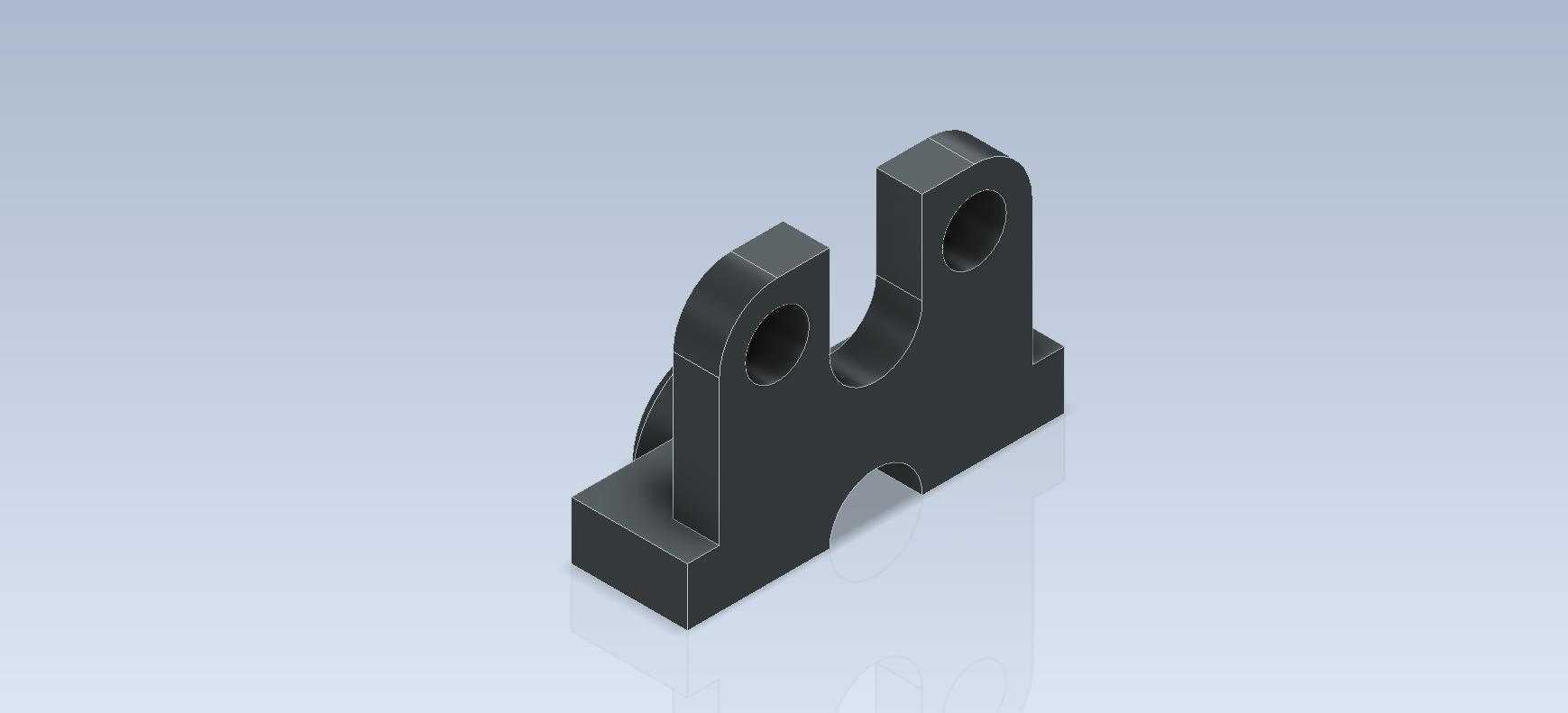

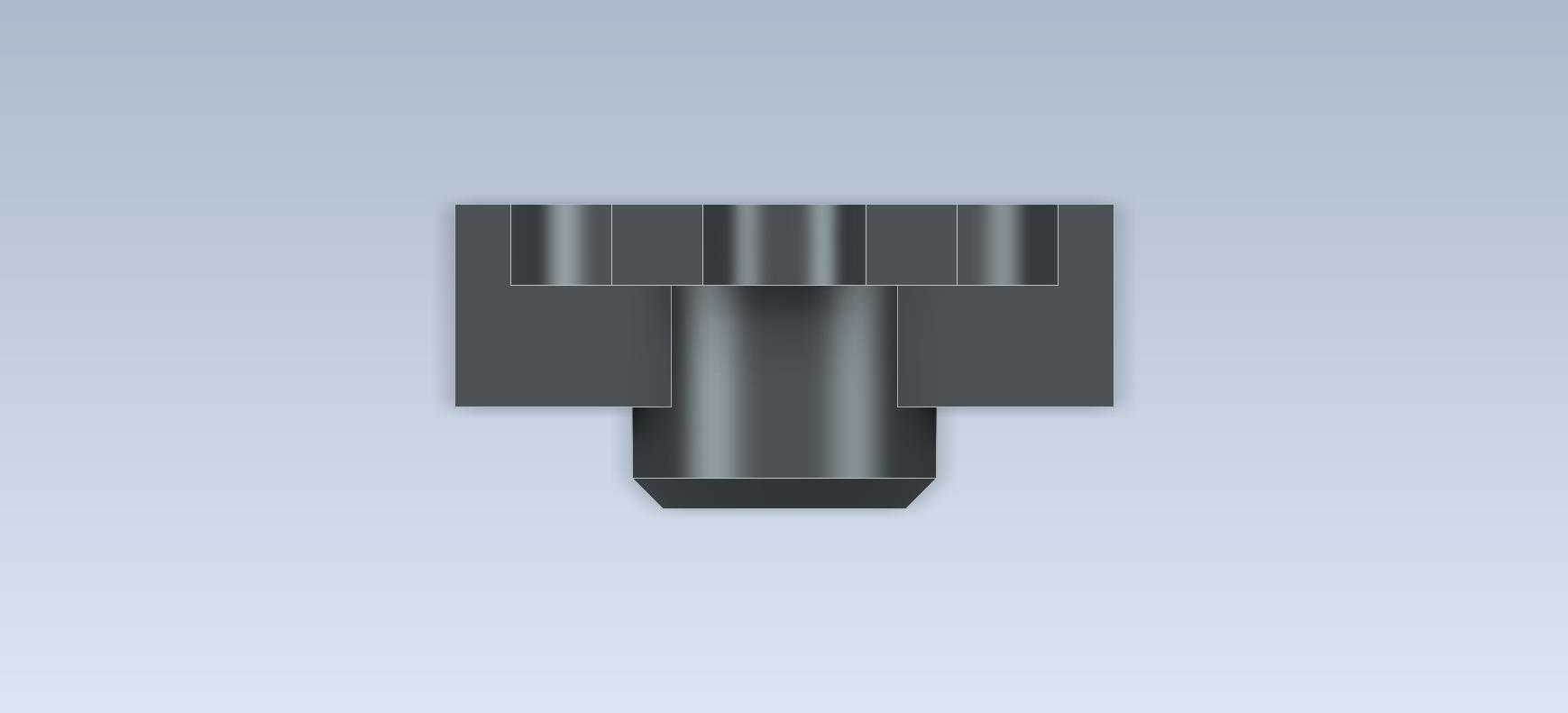

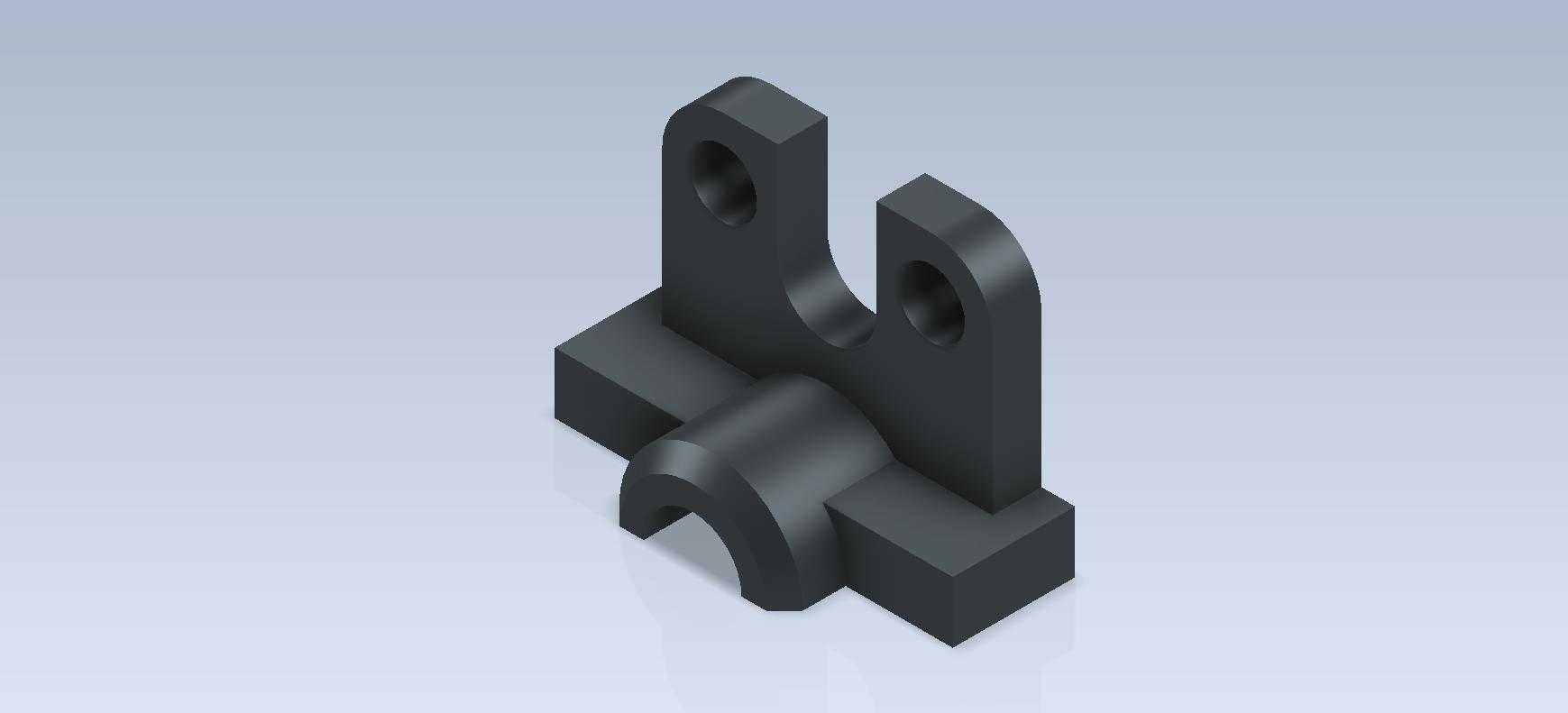

　　这类双立耳带半圆弧槽的安装支座，在轻工自动化输送线、小型工装夹具定位模块、非标设备的铰接支撑点位上应用十分广泛，日常做设备改型或者小工装搭建的时候，经常会遇到需要这类带铰接孔同时有圆弧抱紧结构的支撑件，很多新手建模的时候容易忽略安装边界和受力方向的匹配，做出来的零件要么装不上，要么受力后容易出现应力集中断裂的问题。先从实际使用场景说，这类零件最常见的用法是作为铰接支座，两个立耳上的同轴通孔用来穿销轴，连接摆臂、连杆这类做往复摆动的构件，下方的半圆弧槽一般是用来抱紧圆轴类的导向件或者支撑立柱，底部的两个凸台是安装基面，用来打沉头孔把整个支座固定在设备的安装基板或者型材架上。

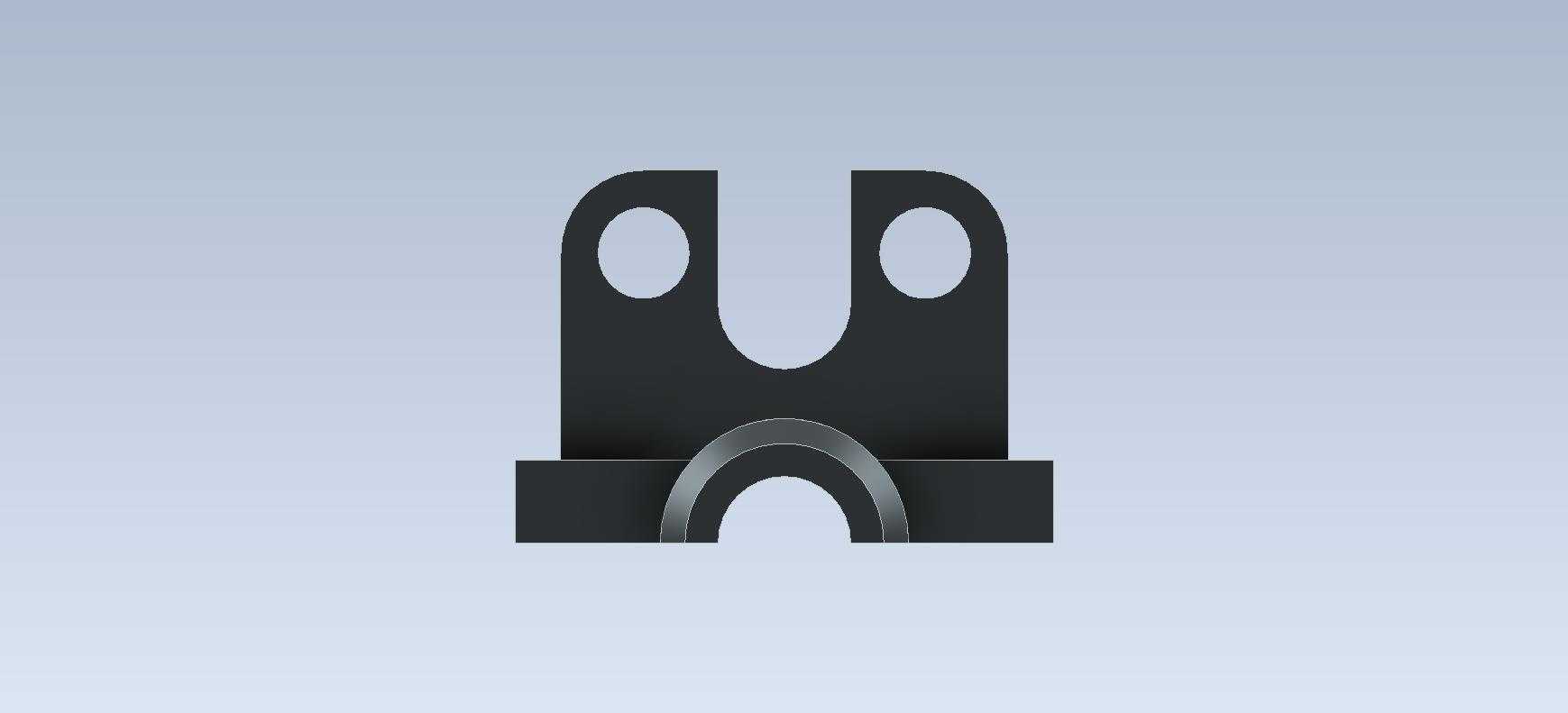

　　做结构设计的时候，首先要确定的是立耳的孔位同轴度，两个孔的同轴度公差一般要控制在0.02mm以内，不然销轴穿进去之后会出现卡滞，摆臂转动的时候阻力大，长时间运行还会出现销轴和孔的偏磨，缩短零件的使用寿命。很多新手建模的时候直接分别在两个立耳上拉伸切除孔，很容易出现两个孔不同轴的问题，正确的建模思路应该是先做整体的基体轮廓，把底部安装凸台、中间的半圆弧抱紧结构、两侧立耳的整体外形先做出来，之后用一个拉伸切除命令直接贯穿两个立耳做出销轴孔，这样能从建模逻辑上保证两个孔的同轴度，避免后续出工程图或者加工的时候出现尺寸偏差。然后说半圆弧槽的设计，这个槽的半径要和被抱紧的圆轴半径保持一致，配合公差一般选H7/h6的间隙配合，既方便安装的时候把圆轴卡进去，又不会因为间隙过大导致抱紧后出现松动，槽的两侧要留出安装锁紧件的位置吗？不对，这个结构的半圆弧槽是和上方的立耳结构连为一体的，实际使用的时候如果是抱紧固定的场景，一般会配套一个对半的圆弧压盖，通过螺栓把圆轴夹紧在这个支座的半圆弧槽里，所以建模的时候要注意半圆弧槽的端面要和安装基面保持垂直，不然压盖装上去之后会出现贴合不严的问题，夹紧力不够，设备运行的时候容易出现支座移位。

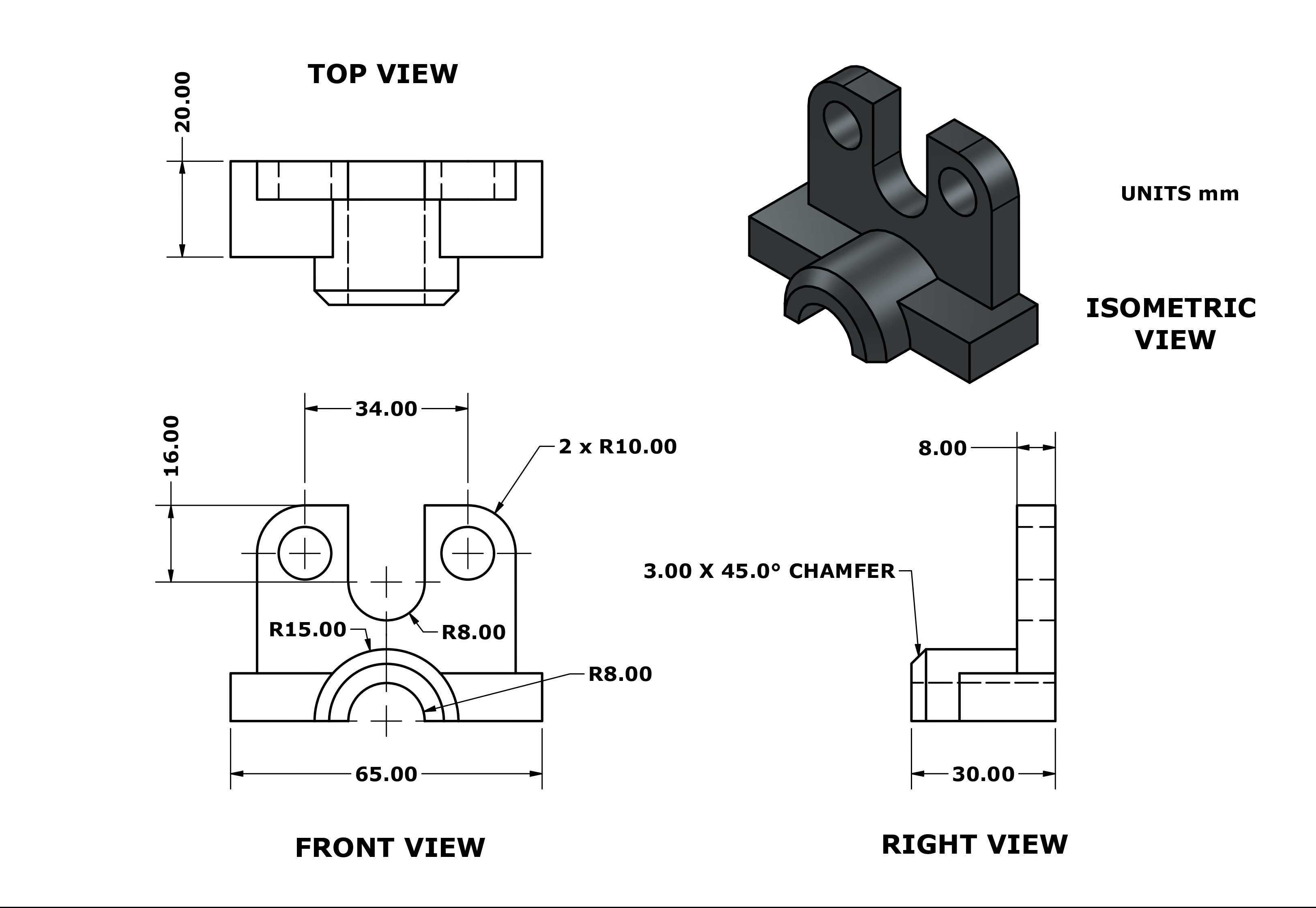

　　再说到安装边界的尺寸，底部两个安装凸台的中心距要和常用的铝型材安装孔位匹配，比如常用的3030、4040铝型材的孔中心距是整十数的，设计的时候把安装孔中心距设为30mm或者40mm，现场安装的时候不需要额外打孔，直接用T型螺栓就能固定，能大幅节省现场装配的时间。两个立耳的间距要根据所连接的摆臂厚度来定，一般留0.2-0.5mm的间隙，避免摆臂转动的时候和立耳侧面产生摩擦，立耳的厚度要根据受力大小来核算，比如销轴直径是8mm的话，立耳厚度一般设为6-8mm，能承受常规的摆臂负载，不会因为受力过大出现立耳变形或者断裂的问题。还有一个容易被忽略的细节，就是所有的棱边都要做倒圆角处理，尤其是立耳和基体连接的位置，要做R2-R3的过渡圆角，避免应力集中，很多人建模的时候为了省事直接做直角，实际受力的时候这个位置是应力集中点，反复受交变载荷的话很容易从根部开裂。销轴孔的端口要做C1的倒角，方便安装销轴的时候对准，也能去除加工后的毛刺，避免装配的时候割伤操作人员。底部安装凸台的接触面要保证平面度，一般平面度公差控制在0.05mm以内，不然支座固定在安装面上的时候会出现翘曲，导致立耳的销轴孔出现偏斜，影响铰接件的正常转动。从建模的逻辑上来说，做这类零件不需要太复杂的曲面，全部用拉伸、切除、倒圆角这些基础特征就能完成，重点是要把各个特征的父子关系理清楚，先做主体基体，再做安装孔、销轴孔这些切除特征，最后做倒圆角和倒角，这样后续修改尺寸的时候不会出现特征报错，比如要调整销轴孔的直径，只需要修改那个贯穿切除的草图尺寸就行，不需要分别修改两个立耳上的孔，能大幅提升建模和改型的效率。实际生产的时候这类零件一般用6061铝合金加工，或者用Q235钢做表面发黑处理，负载小的场景也可以用3D打印做样件验证结构，验证没问题再开模或者机加工批量生产。

　　在做装配验证的时候，要先把销轴穿进两个立耳孔，检查转动是否顺畅，再把半圆弧槽卡在对应的圆轴上，检查贴合面的间隙，最后把底部的安装孔对准安装位，打紧螺栓之后再检查一遍铰接件的转动是否灵活，有没有卡滞的情况，如果有卡滞就要检查是不是安装面不平导致的支座变形，或者是孔位同轴度超差，针对性调整尺寸就行。这类零件虽然结构简单，但是在非标设备里的用量很大，把这类基础零件的结构做规范，能大幅减少设备装配时的调试时间，降低后续的维护成本，很多设备的故障往往就是因为这类小零件的设计不规范，导致运行过程中出现松动、磨损，进而影响整个设备的运行精度。
