杠杆式铰接连接紧固支座结构设计

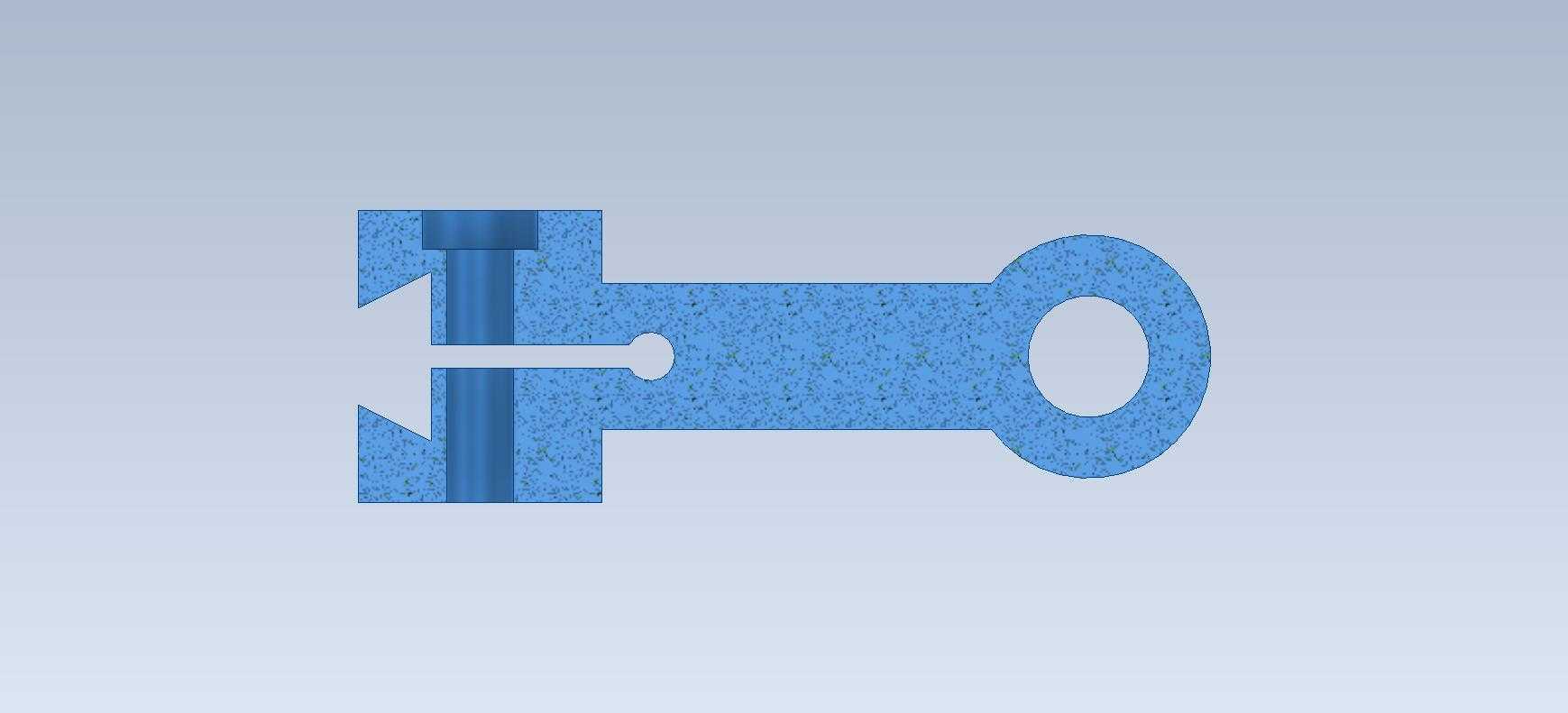

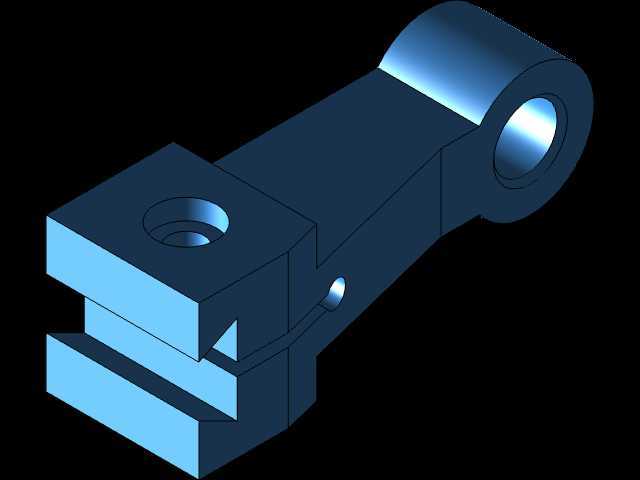

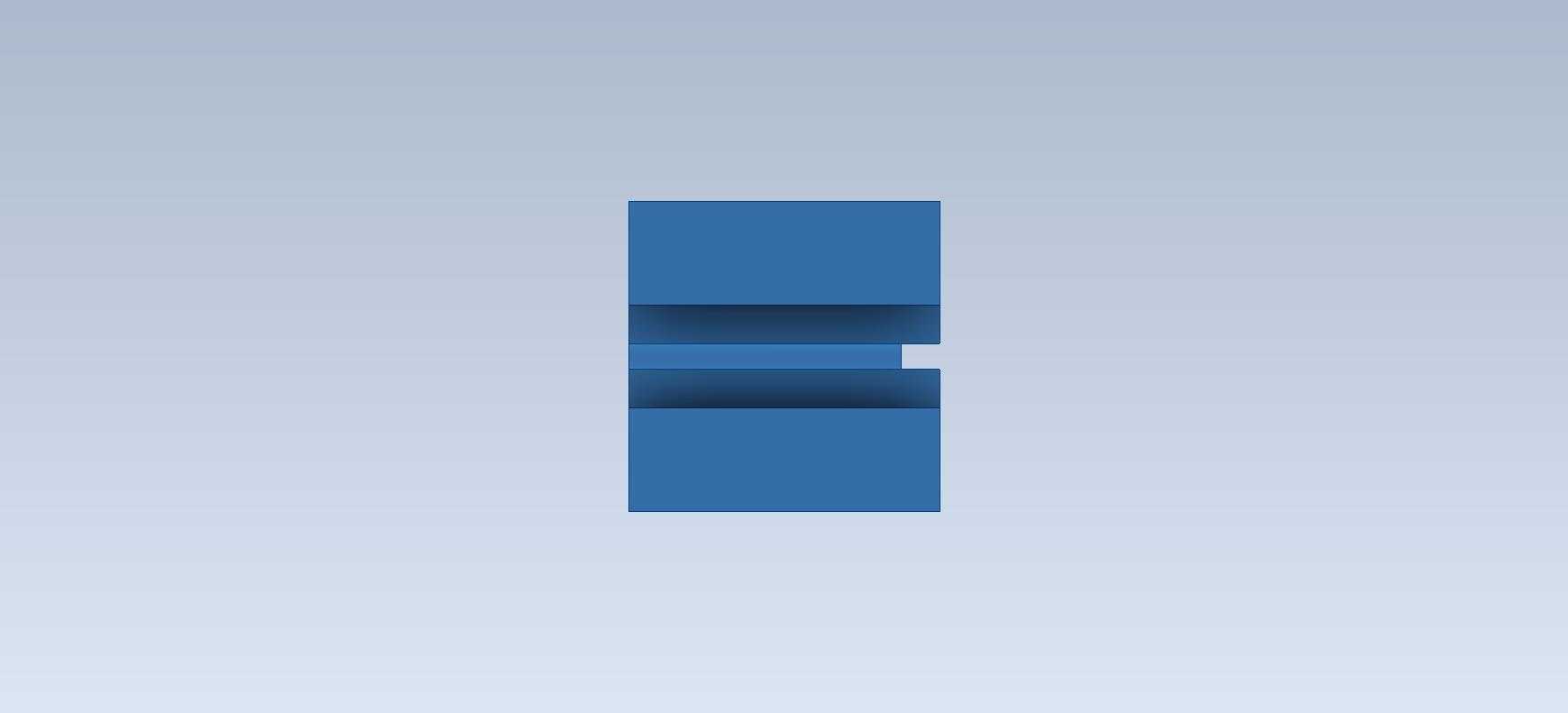

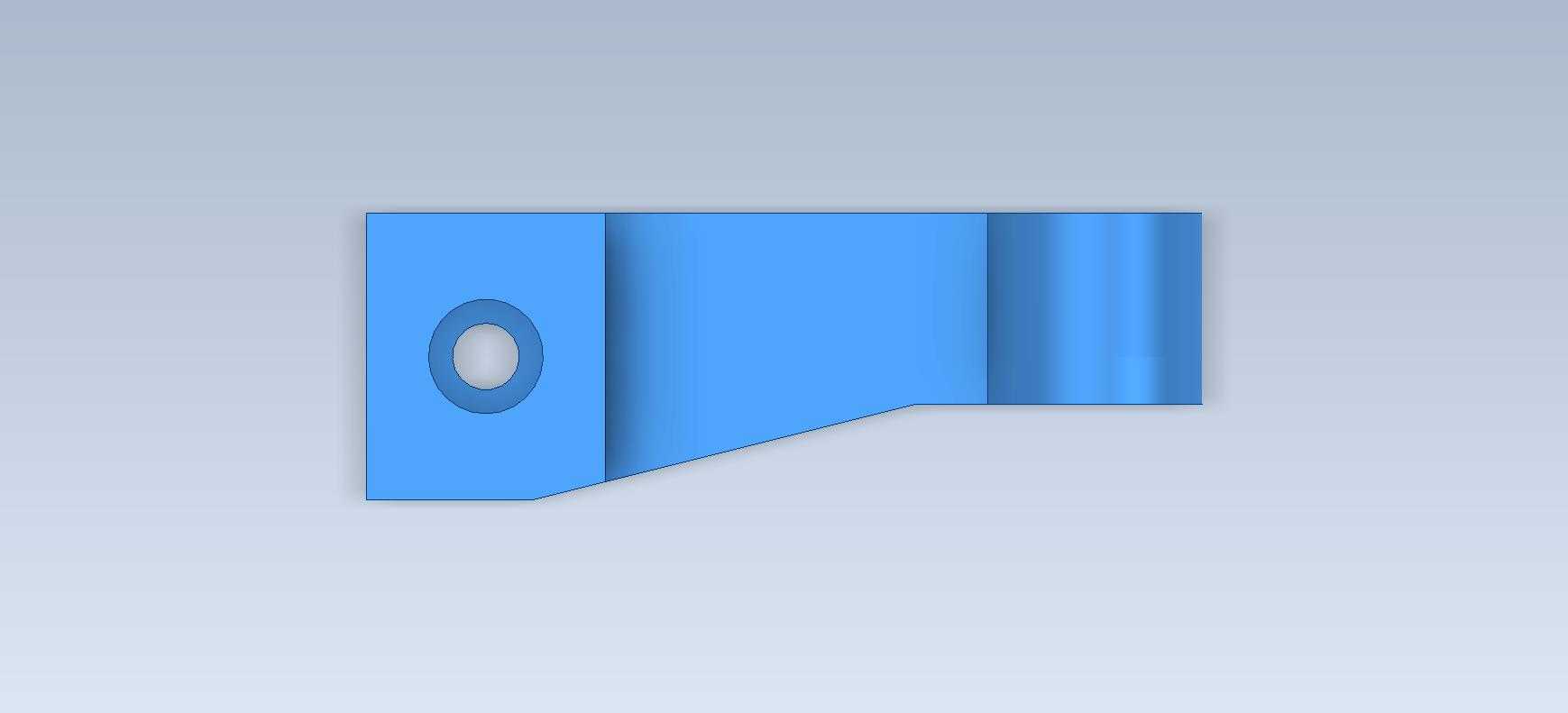

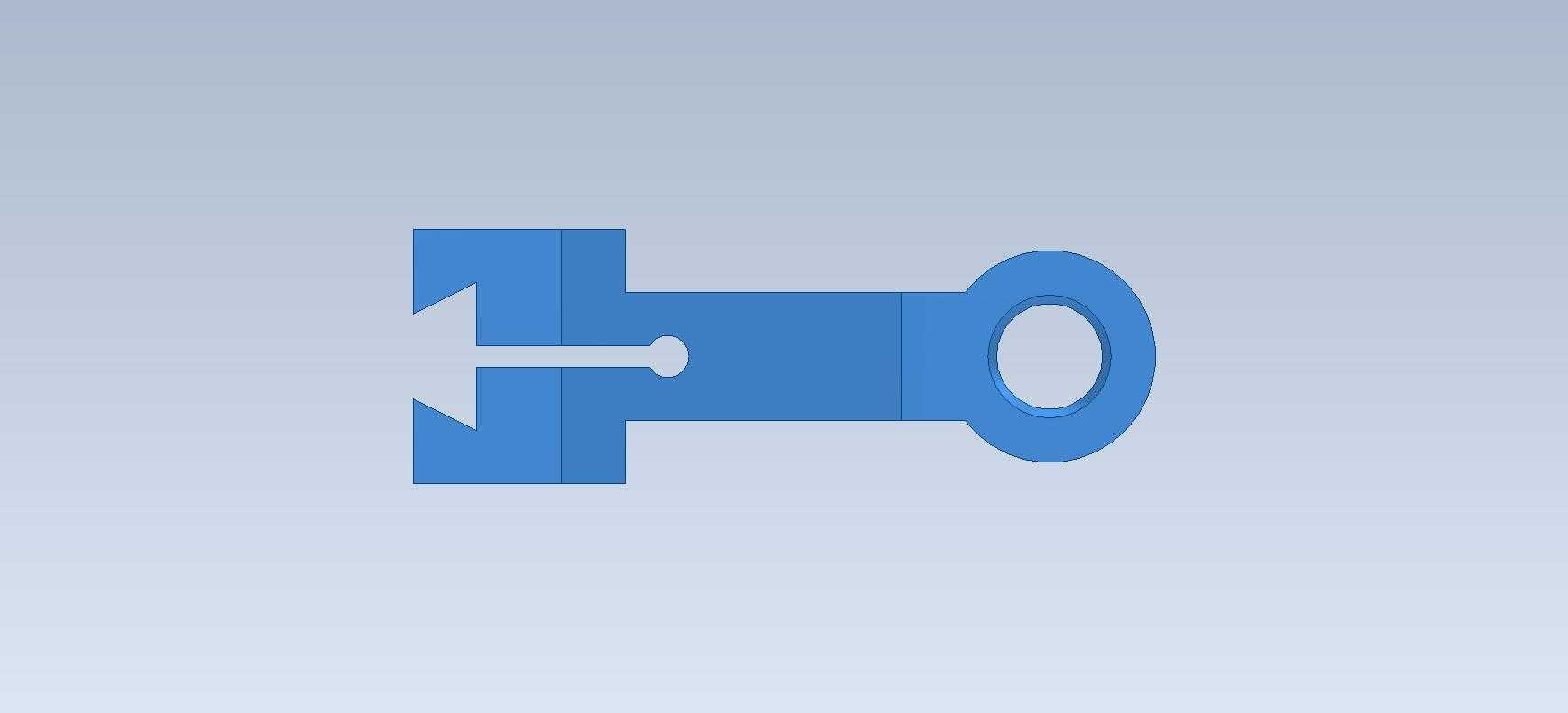

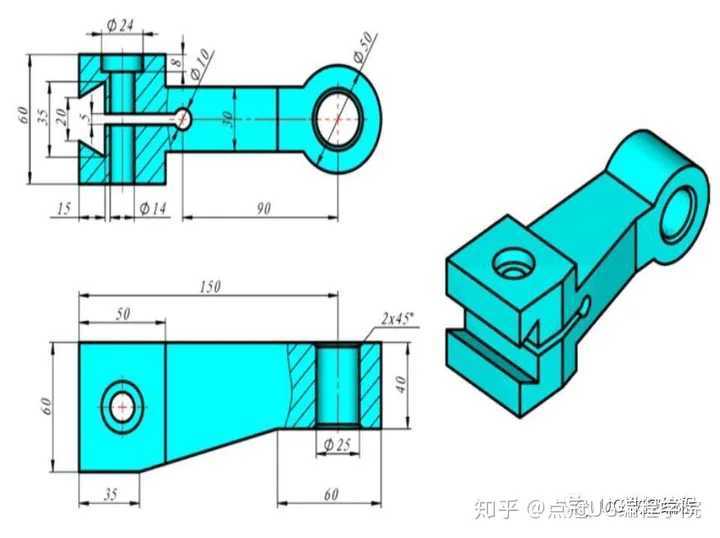

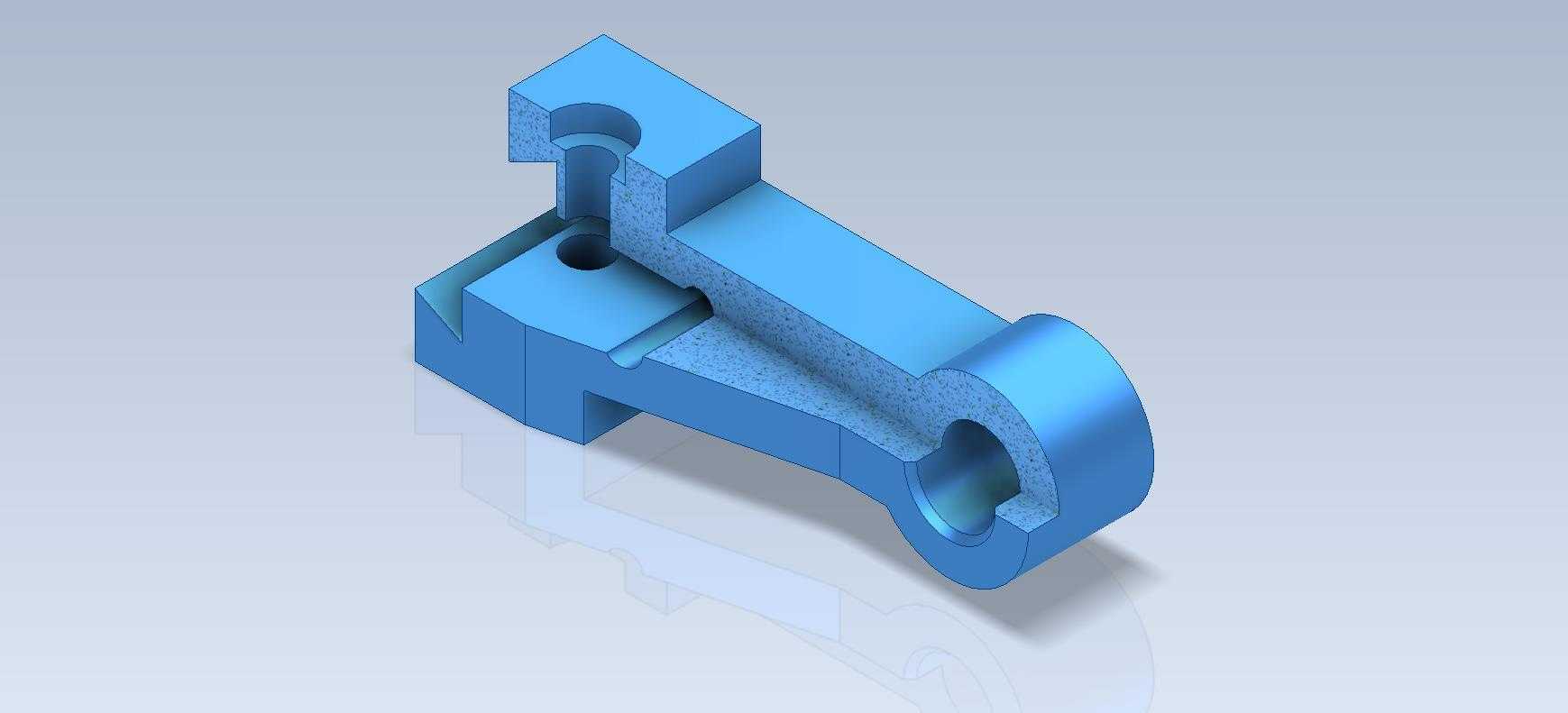

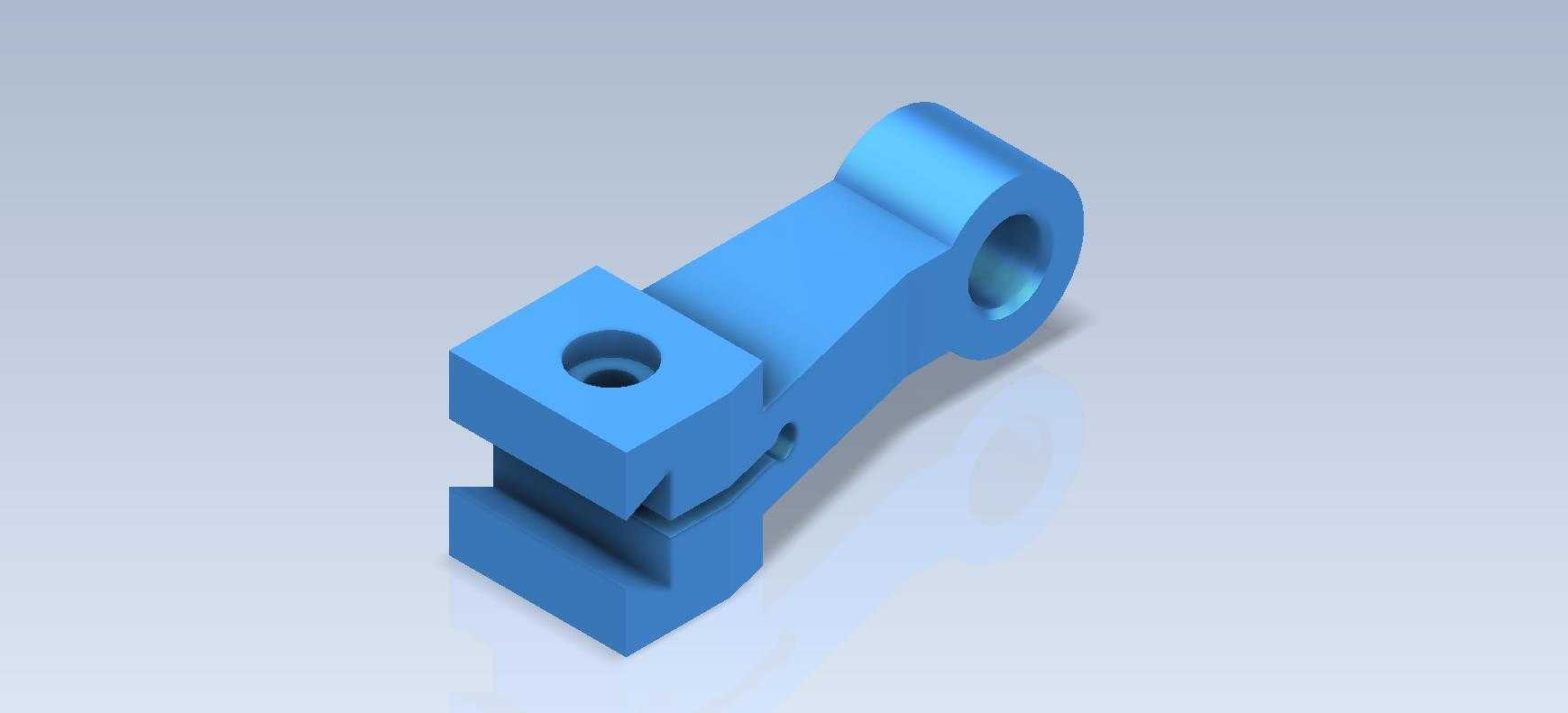

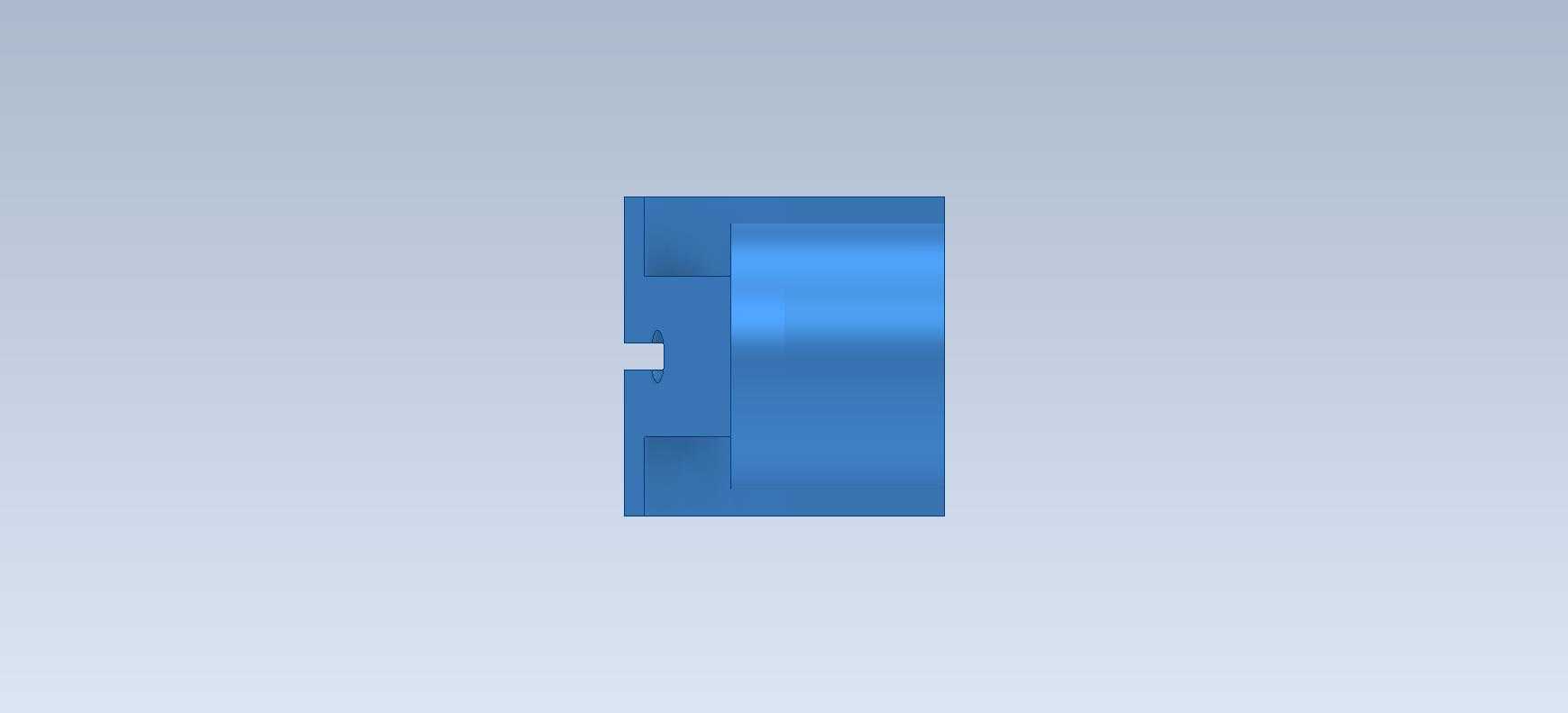

　　零件左端的方块结构上开有同轴的沉头孔，这个位置是用来安装锁紧螺钉或者调节顶丝的，下方的开口槽是卡接工位，槽的两个平行面需要保证平面度不超过0.02mm，和被压紧的工件接触面贴合时，不会因为接触面倾斜导致压装力偏移，损伤工件表面或者造成定位失效。中间的连接臂做了变截面的过渡设计，不是等厚度的直臂结构，靠近铰接端的位置厚度更大，是因为这个位置在杠杆受力时弯矩最大，加厚处理可以在不额外增加整体重量的前提下，提升结构的抗弯曲强度，避免长期反复受力后出现塑性变形；靠近压块端的位置厚度稍薄，是为了给安装螺钉留出操作空间，同时避让周边的其他工装部件，避免转动过程中出现干涉。做这类零件的建模时，首先要确定两个核心的基准：一个是铰接孔的中心轴线，另一个是下方卡槽的定位底面，所有的尺寸都要从这两个基准出发标注，避免加工时出现基准累积误差。外形尺寸上，铰接孔的中心到卡槽压紧面的力臂长度是核心参数，直接决定了压紧力的放大倍数，设计时要根据实际需要的压装力来调整力臂比例，力臂过长会导致操作端行程变大，力臂过短则需要施加更大的操作力，适配不同的工位操作需求。这类带铰接端的块状连接支座，在轻工装配线的定位工装、小型非标检测设备的可调压头组件里应用十分广泛，日常做结构设计时经常会碰到类似的功能需求，核心是要实现一端绕固定轴转动、另一端完成工件压紧或者位置锁定的动作。从结构功能来看，零件右端的带孔圆柱端是铰接回转位，孔的内壁需要做Ra1.6的粗糙度要求，装配时和配套的销轴做间隙配合，保证整个零件绕销轴转动时没有卡滞，同时孔的端面要和销轴轴线保持垂直，避免转动过程中出现偏磨，长期使用后产生旷量影响定位精度。

　　安装边界方面，零件绕铰接轴转动的最大角度要提前做运动仿真校核，保证在整个转动行程内，零件的外轮廓不会和周边的固定支架、驱动部件、工件输送轨道发生碰撞，尤其是方块端的棱角位置，要根据实际干涉情况做适当的倒角处理，既可以去除加工毛刺，也能避免锐角划伤操作人员或者刮擦工件表面。零件下方的卡槽开口宽度要比被卡接的工件厚度大0.1-0.2mm，保证工件可以顺利卡入，同时间隙不会过大导致压紧时出现晃动，卡槽的深度要根据工件的定位高度来确定，保证压紧后工件的定位面完全贴合工装基准。

　　这类零件一般选用45号钢做毛坯，加工完成后做发黑处理提升防锈能力，如果是用在有腐蚀性的生产环境，也可以换成304不锈钢材质，对应的壁厚要适当增加，弥补不锈钢材料强度稍低的问题。建模过程中要注意所有的转角位置都要做圆角过渡，避免应力集中，尤其是连接臂和两端方块、圆柱交接的位置，圆角半径不能小于2mm，防止长期受交变载荷后出现应力开裂。铰接孔的位置可以根据实际装配需求增加油槽，方便定期加注润滑脂，减少销轴和孔壁的磨损，延长零件的使用寿命。左端方块上的沉头孔深度要和所选的螺钉长度匹配，保证螺钉拧紧后头部不会高出方块表面，避免转动时和其他部件发生剐蹭。

　　在实际装配调试时，要先把铰接销轴固定在支架上，再穿入这个支座零件，测试转动的顺滑度，如果出现卡滞，要检查孔的同轴度以及端面的垂直度，修配完成后再安装锁紧螺钉，调整螺钉的伸出长度来控制压紧行程，保证压紧力刚好能固定工件，又不会因为压力过大导致工件变形。这类结构的优势是结构简单可靠，加工成本低，维护方便，在很多手动压紧工装、快速夹钳组件里都能看到类似的结构变形，设计时只要把控好受力点的强度校核、转动行程的干涉检查、配合面的精度要求，就能满足绝大多数工位的使用需求，不需要做太复杂的结构优化，过度设计反而会提升加工成本，降低结构的可靠性。
