电源变压器配套红色绝缘支撑结构件

　　这款结构件是电源变压器内部绕组与铁芯之间的核心绝缘支撑部件，日常在工频小功率电源变压器的装配场景中应用十分广泛，常见于工业控制板卡供电模块、小型家电内置电源、低压配电信号隔离模块这类需要电压变换与电气隔离的设备内部。从实际使用场景来看，该部件需要同时承担绕组限位、铁芯定位、电气绝缘三重作用，既要托住绕制完成的漆包线绕组避免其在长期振动环境下出现位移磨损漆皮，也要隔开铁芯与绕组端部，防止出现爬电距离不足引发的绝缘击穿问题。

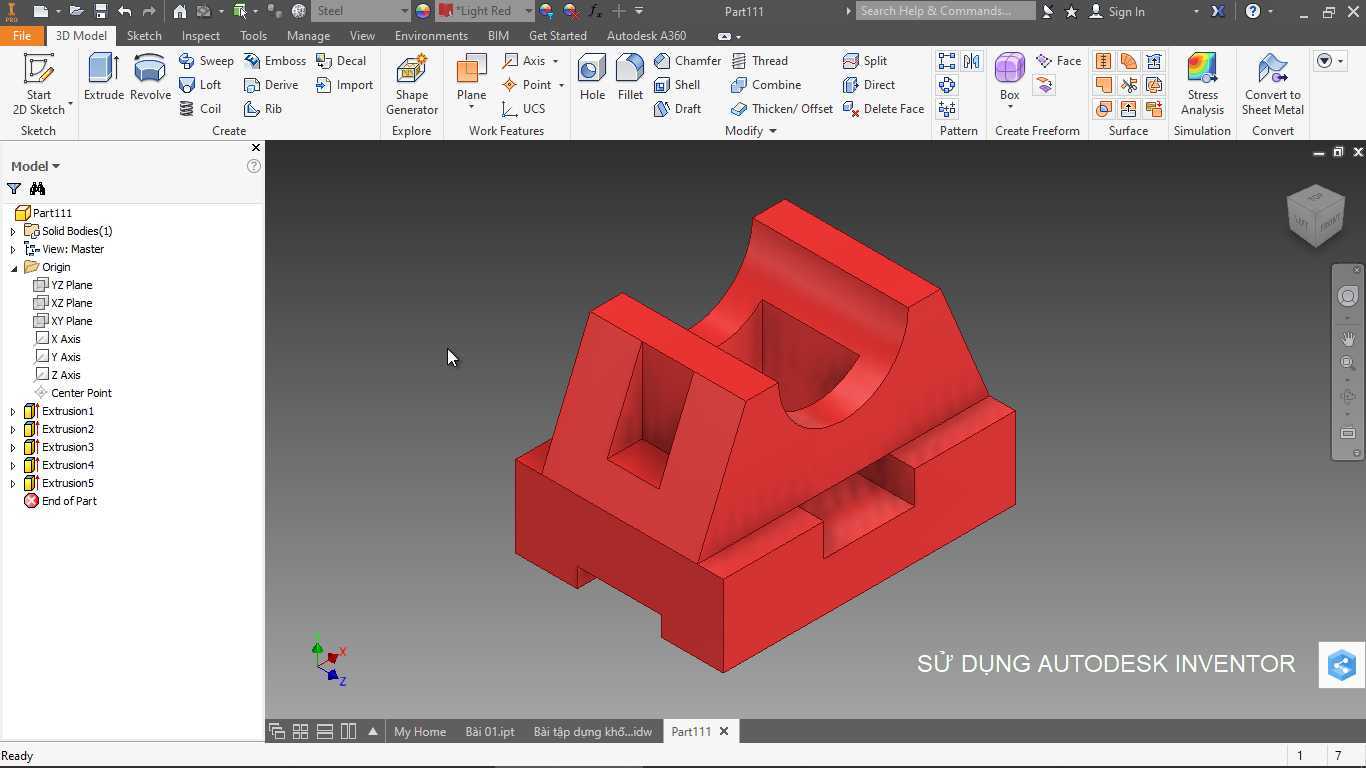

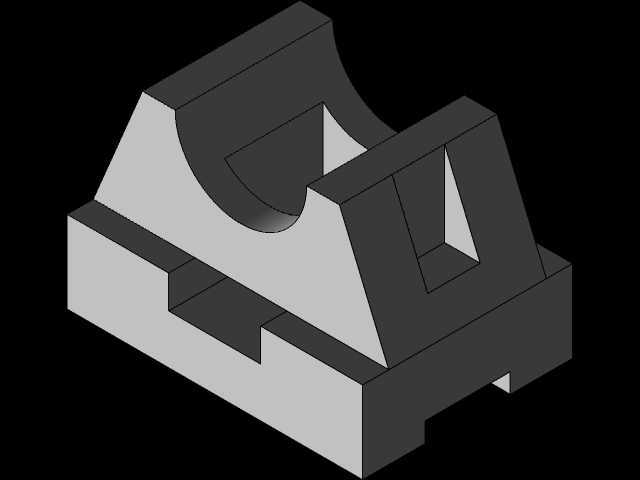

　　设计思路上，整体采用对称式一体化成型结构，底部设置的两个凸台卡槽是直接对应变压器硅钢片叠装后的侧边缺口做的适配结构，装配时可以直接卡入叠片的预留槽位，不需要额外打胶或者加装紧固件就能实现初步定位，能大幅减少流水线装配的工序耗时。上部的半圆弧凹槽是直接匹配绕组线圈的外径做的仿形设计，线圈绕制完成后可以直接嵌入这个凹槽内，凹槽两侧的立板刚好挡住线圈的两个端面，避免线圈在运输或者设备运行振动时出现轴向窜动，立板上预留的两个方形镂空槽并不是为了省料，而是为了在浸漆工序中让绝缘漆能够顺利流过，填满结构件与线圈、铁芯之间的缝隙，提升整体结构的粘结强度与绝缘性能。

　　从安装边界来看，该结构件的底部安装面完全贴合硅钢片叠组的下轭平面，两侧卡槽的间距严格匹配常用EI型48铁芯的叠厚尺寸，上部圆弧的半径适配线径0.2mm以下、绕制匝数在1200匝以内的低压绕组外径，整体突出铁芯的高度控制在12mm以内，不会超出变压器外壳的内部安装空间，也不会干涉后续引线的走线位置。结构的所有棱角都做了R0.5的圆角处理，避免尖锐边角在装配时刮破漆包线的绝缘层，也防止工人装配时被划伤。

　　实际功能特性方面，该结构件采用阻燃级绝缘材料注塑成型，耐温等级达到B级，能够长期承受130摄氏度的工作温度，完全匹配常规电源变压器的长期工作温升要求。结构本身的壁厚设计均匀，最薄处壁厚2mm，既保证了足够的结构强度，在绕组压紧力达到50N时不会出现开裂变形，也不会因为壁厚过大导致注塑成型时出现缩痕、内应力集中的问题。底部的两个缺口设计是为了避让铁芯叠片的焊接凸点，避免装配时出现结构件无法放平、导致线圈安装倾斜的问题。在实际设备运行中，该结构件还能起到一定的导气作用，镂空槽可以让变压器工作时产生的热量顺着槽道散出，避免局部热量堆积加速绝缘材料老化。

　　很多刚接触变压器结构设计的工程师容易忽略这类支撑件的细节设计，要么卡槽尺寸留的余量太大导致结构件松动，要么圆弧尺寸和线圈不匹配导致线圈装配后出现挤压变形，要么没有预留浸漆通道导致绝缘漆填充不充分，这款结构的尺寸公差全部按照IT12级精度控制，卡槽的宽度公差控制在±0.1mm，圆弧面的轮廓度公差控制在0.2mm以内，既能满足注塑件的批量生产精度要求，也能保证装配时的互换性，不需要二次修配就能直接上线装配。在做耐压测试时，该结构件隔开的铁芯与绕组之间可以承受3750V的工频交流电压1分钟不击穿，完全满足低压电器的安全规范要求。
