多向弯臂式等径连接座结构设计

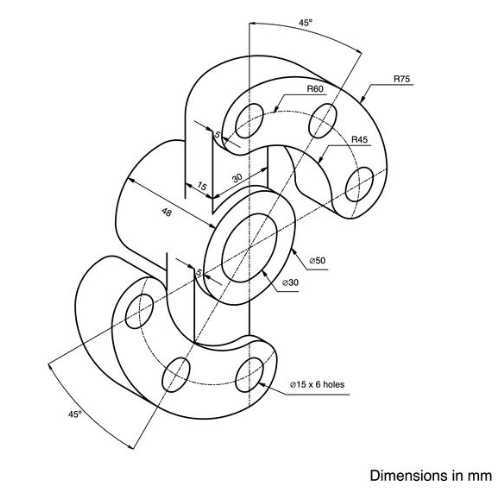

　　在机械结构的传动与支撑体系中，这类多向弯臂式连接结构常出现在需要多工位同步联动的工装夹具、小型传动换向机构以及教学实训考核台架上，核心作用是在有限的安装空间内完成三个互成45度夹角方向的轴类零件定位与扭矩传递，相比传统直筒式连接座，它能省去额外的转角转接块，减少装配累计误差，尤其适合对安装空间有严格限制的紧凑型设备内部。从结构功能来看，中间的通孔段是整个零件的装配基准，内孔直径30mm、外圆直径50mm的尺寸设定，刚好适配常规的光轴过渡配合公差，装配时可通过平键或者顶丝完成周向固定，保证扭矩传递过程中不会出现相对滑移。三个沿圆周方向均匀分布的弯臂，每个臂的末端都设置了直径15mm的贯通安装孔，六个安装孔的位置度公差控制在0.1mm以内，能够保证外接的连杆或者拨叉在转动过程中运动轨迹一致，不会出现卡滞或者受力不均的情况。弯臂的曲面过渡采用了双圆弧相切设计，R45与R75的圆弧衔接处没有尖锐棱角，一方面是为了降低零件在受交变载荷时的应力集中系数，提升零件的疲劳寿命，另一方面也能减少加工过程中刀具的频繁换向，降低数控铣削的走刀难度。

　　设计这类空间弯臂结构时，首先要确定中间基准轴的位置，再根据外接部件的运动角度要求，划定三个弯臂的45度分布夹角，每个弯臂的厚度15mm、臂长方向的定位尺寸30mm与48mm，都是经过受力核算后确定的：当单个臂端承受100N的径向载荷时，弯臂根部的最大应力远低于常用45号钢调质后的许用应力，不会出现塑性变形。安装边界方面，零件的最大外轮廓回转半径为75mm，轴向总高度可通过图纸的尺寸链推算，装配时需要保证中间基准孔的轴线与设备主轴的同轴度误差不超过0.05mm，三个臂端的安装孔端面需要与对应外接零件的贴合面保持平行，避免装配后出现附加弯矩。

　　在实际建模过程中，这类空间结构需要优先绘制轴测方向的构造线，确定所有圆弧的圆心位置与相切约束，再通过拉伸、扫掠等特征完成主体造型，最后对所有锐边进行0.5mm的倒角处理，既方便装配时的零件导入，也能避免安装过程中划伤操作人员。这类零件同时也是三维建模教学中的典型练习案例，能够帮助初学者掌握空间基准的建立、多特征约束的添加以及工程图中轴测视图标注的规范，很多企业的新员工建模考核也会选用类似结构，考察设计者对空间尺寸的把控能力与结构工艺性的考虑是否周全。

　　从加工工艺角度来看，这类零件如果采用金属切削加工，可选用圆钢毛坯，先车削加工中间的基准外圆与内孔，再通过四轴加工中心一次装夹完成三个弯臂的曲面与孔位加工，避免多次装夹带来的位置误差；如果采用3D打印制作实训样件，则需要注意添加合理的支撑结构，保证弯臂曲面的成型精度，打印完成后去除支撑再对安装孔进行铰削处理，保证孔的尺寸精度满足装配要求。在实际设备应用中，这类结构还可以根据受力需求调整弯臂的厚度与圆弧半径，比如在载荷较大的场合，可以将弯臂厚度增加到20mm，同时加大根部的过渡圆弧半径，进一步降低应力集中；如果是用于轻量化的演示设备，则可以在弯臂非配合面设置减重槽，在保证结构强度的前提下降低零件重量。
