摇臂轴座机械结构三维建模设计

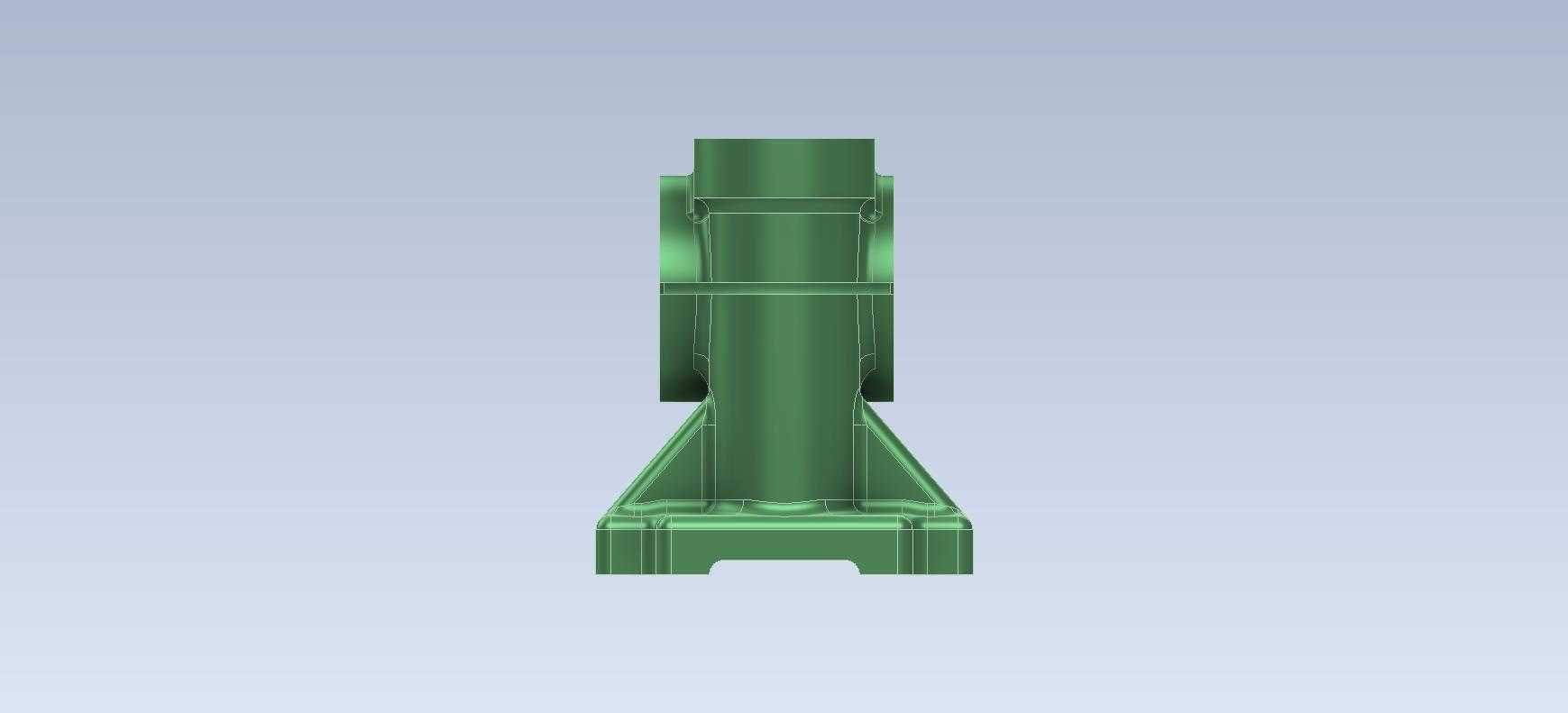

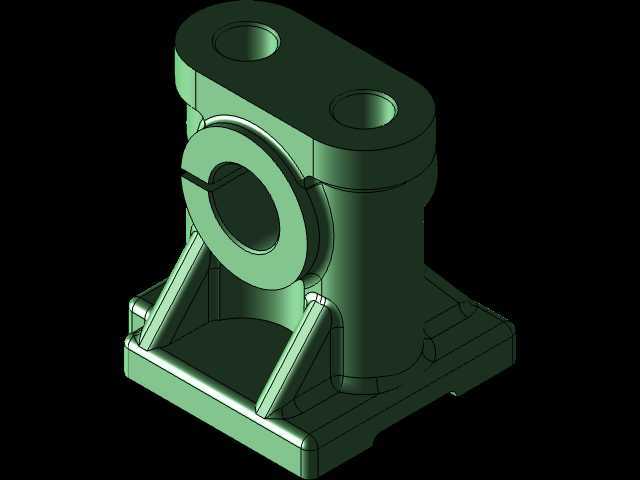

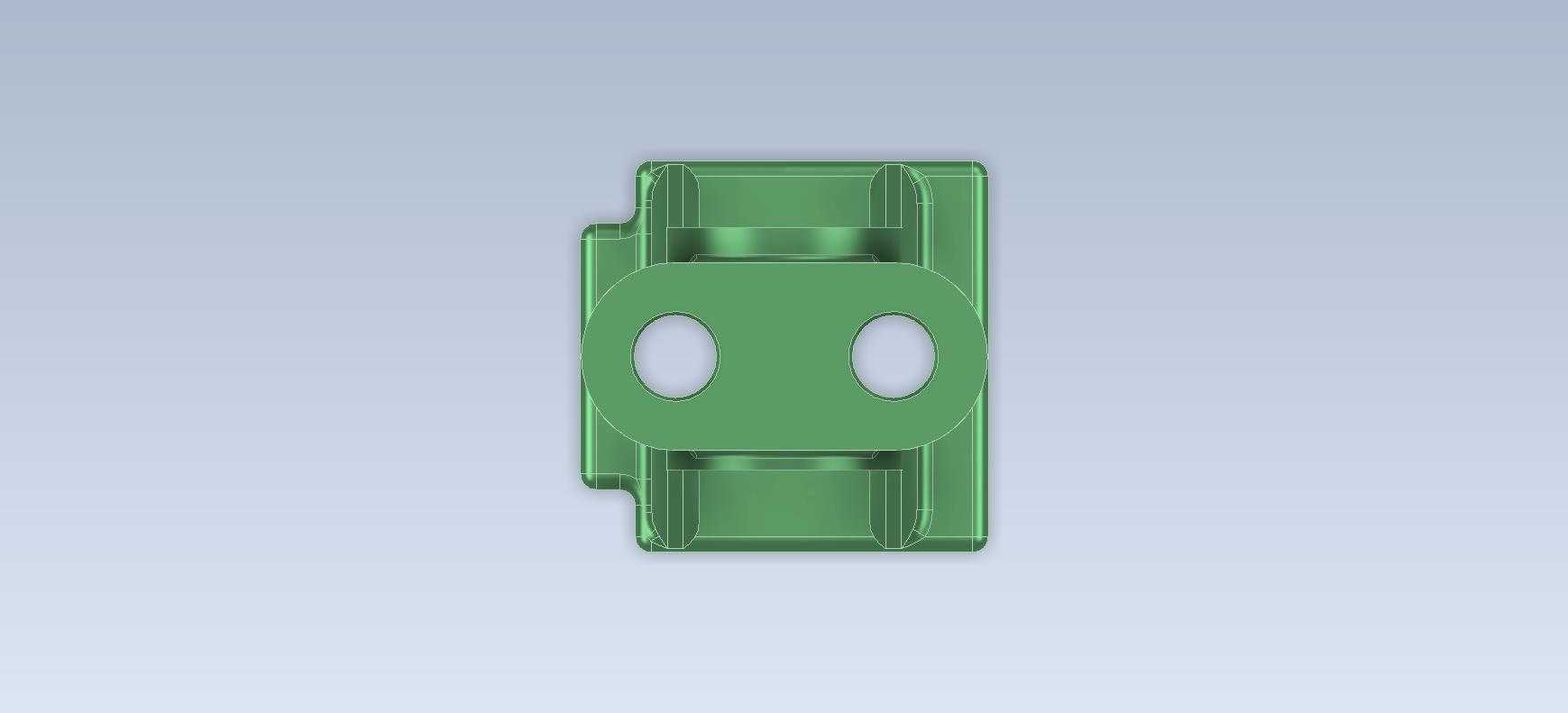

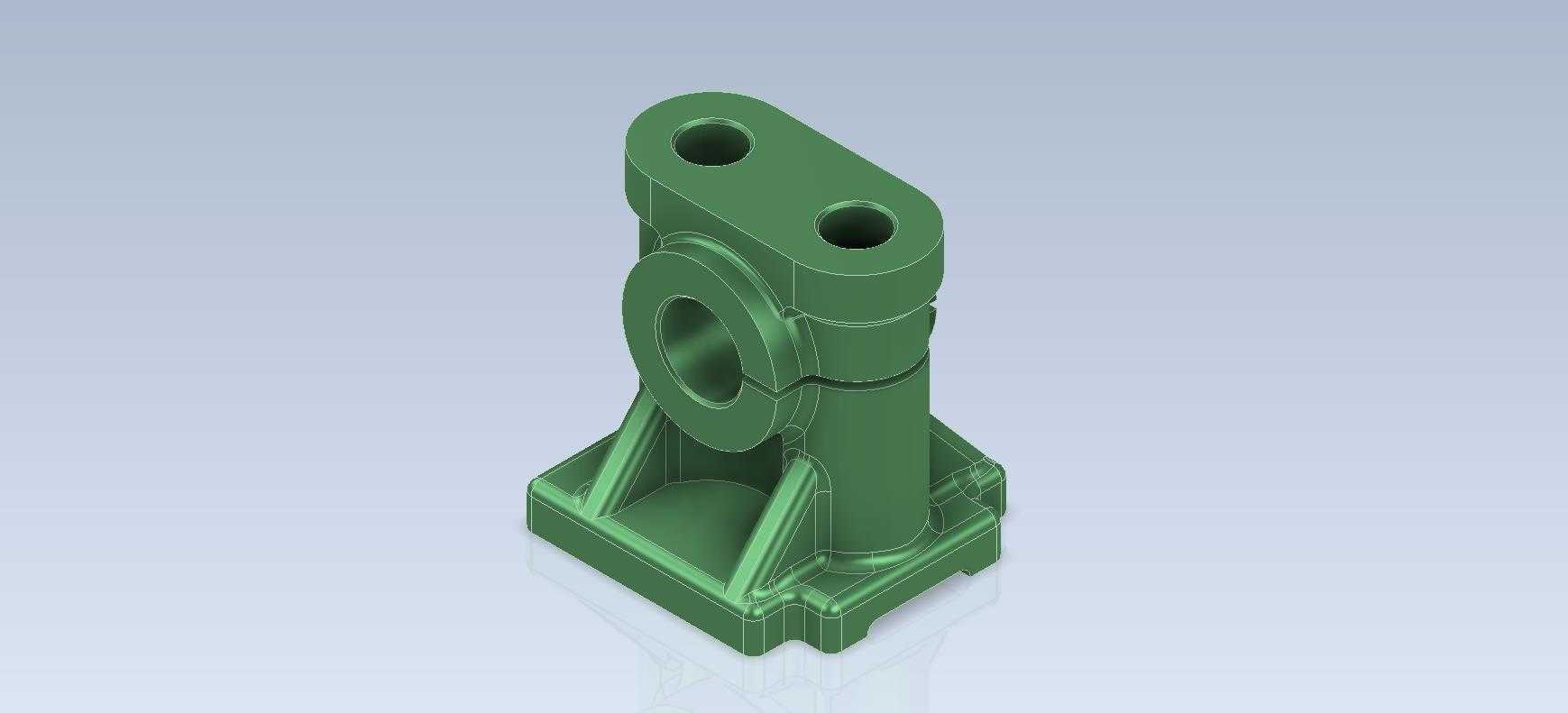

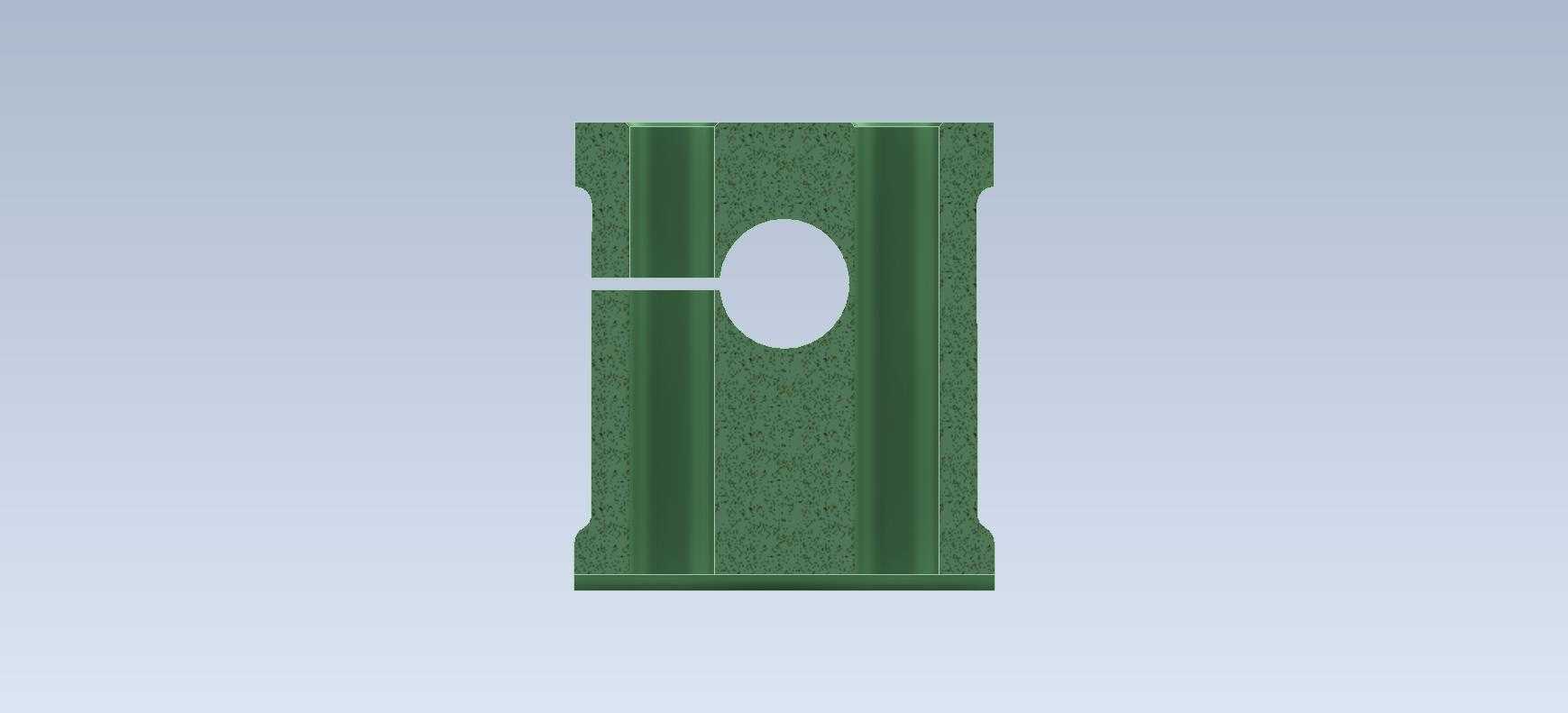

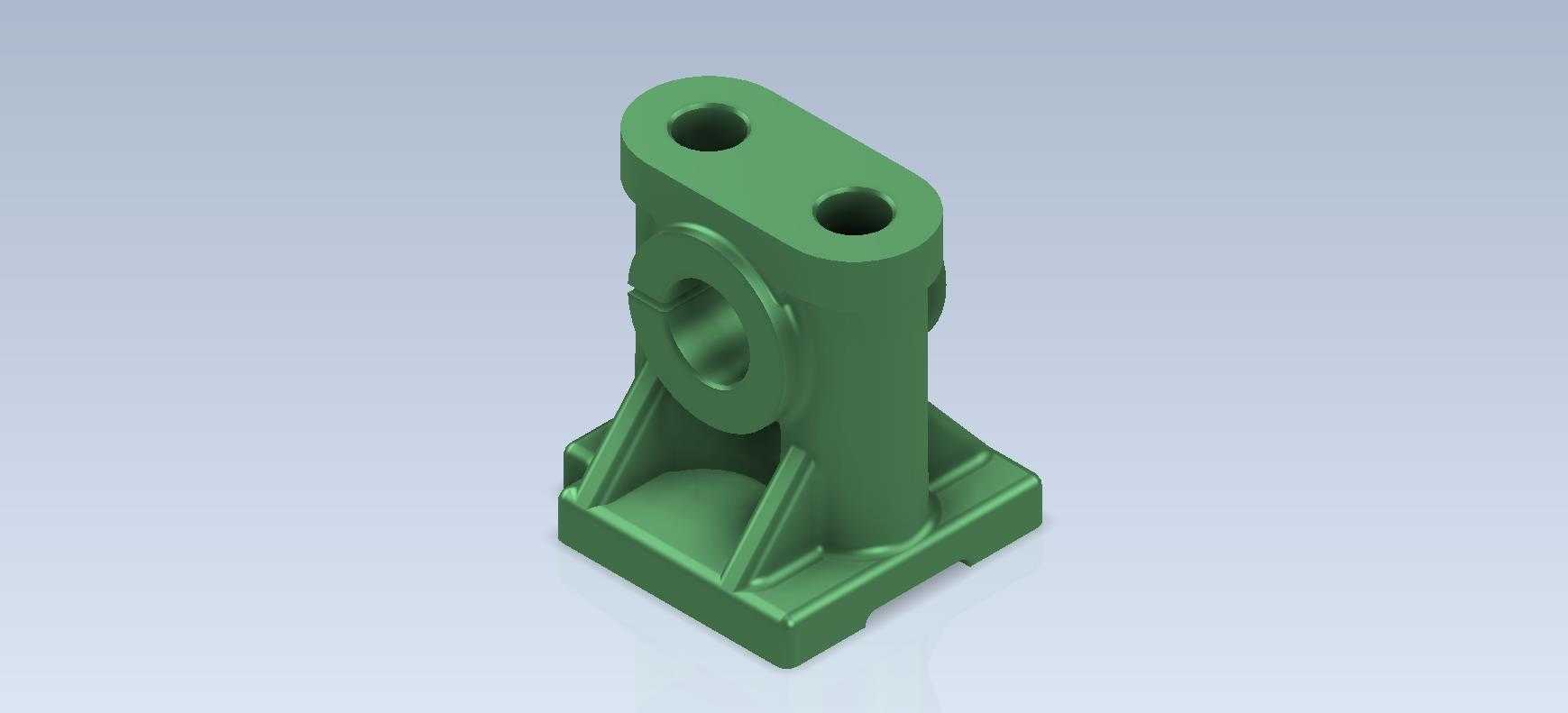

　　摇臂轴座作为传动机构中核心的支撑类零件，广泛应用在各类需要往复摆动传动的工业设备场景中，常见于轻工机械的摆臂驱动单元、自动化生产线的翻转定位机构、小型内燃机的气门传动组以及专用机床的进给摆臂组件中，承担着承载摇臂转轴、约束摇臂摆动自由度、传递工作载荷的关键作用，其结构设计的合理性直接影响整套摆动机构的运行精度与使用寿命。从实际使用场景来看，这类轴座通常安装在设备的固定机架基准面上，上方的双孔结构用于穿装定位销轴，为摇臂提供上部的铰接定位点，中部的通孔为摇臂的主轴提供回转支撑空间，底部的带加强筋安装底板则通过螺栓与机架紧固，将摇臂工作时产生的径向载荷、倾覆力矩平稳传递到设备基座上，避免支撑结构出现形变导致的传动卡滞、间隙超差问题。

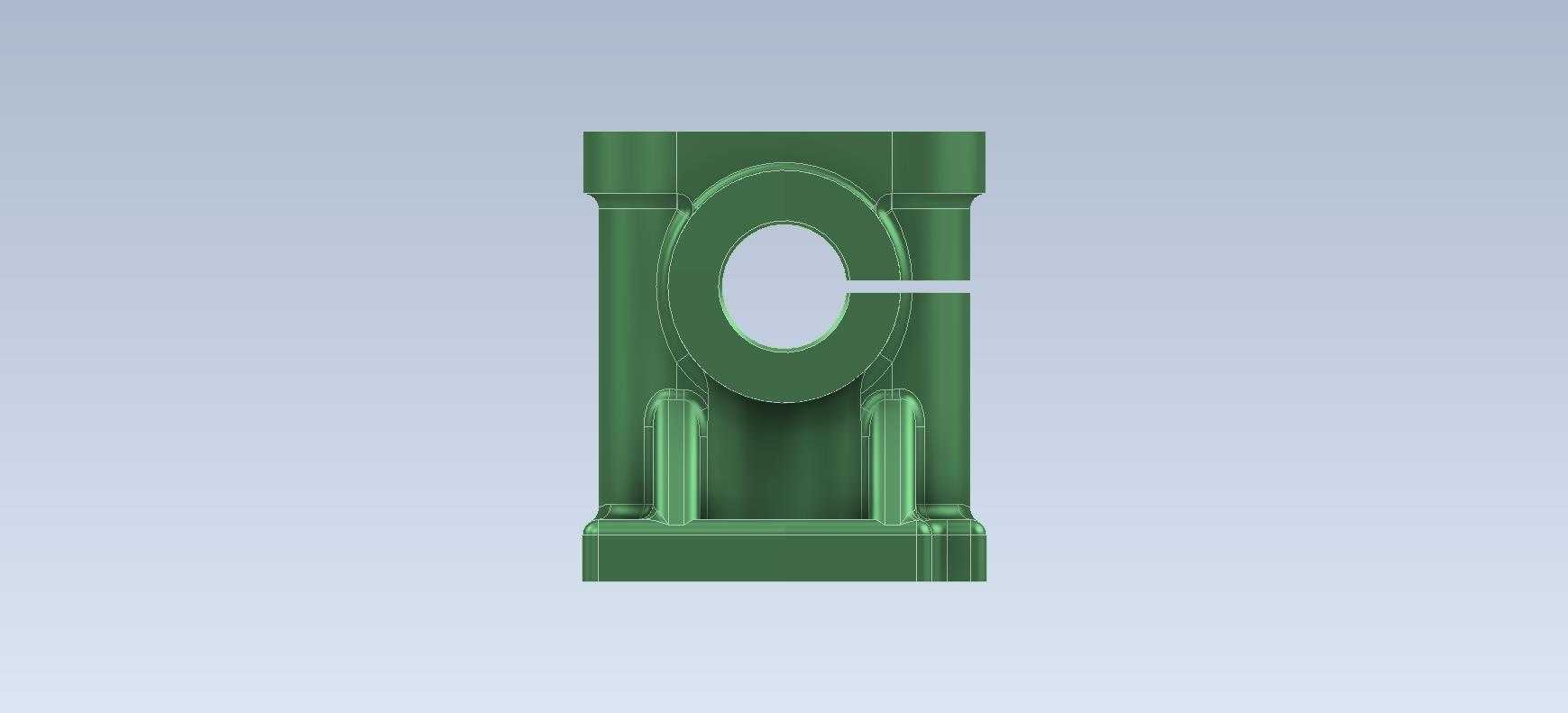

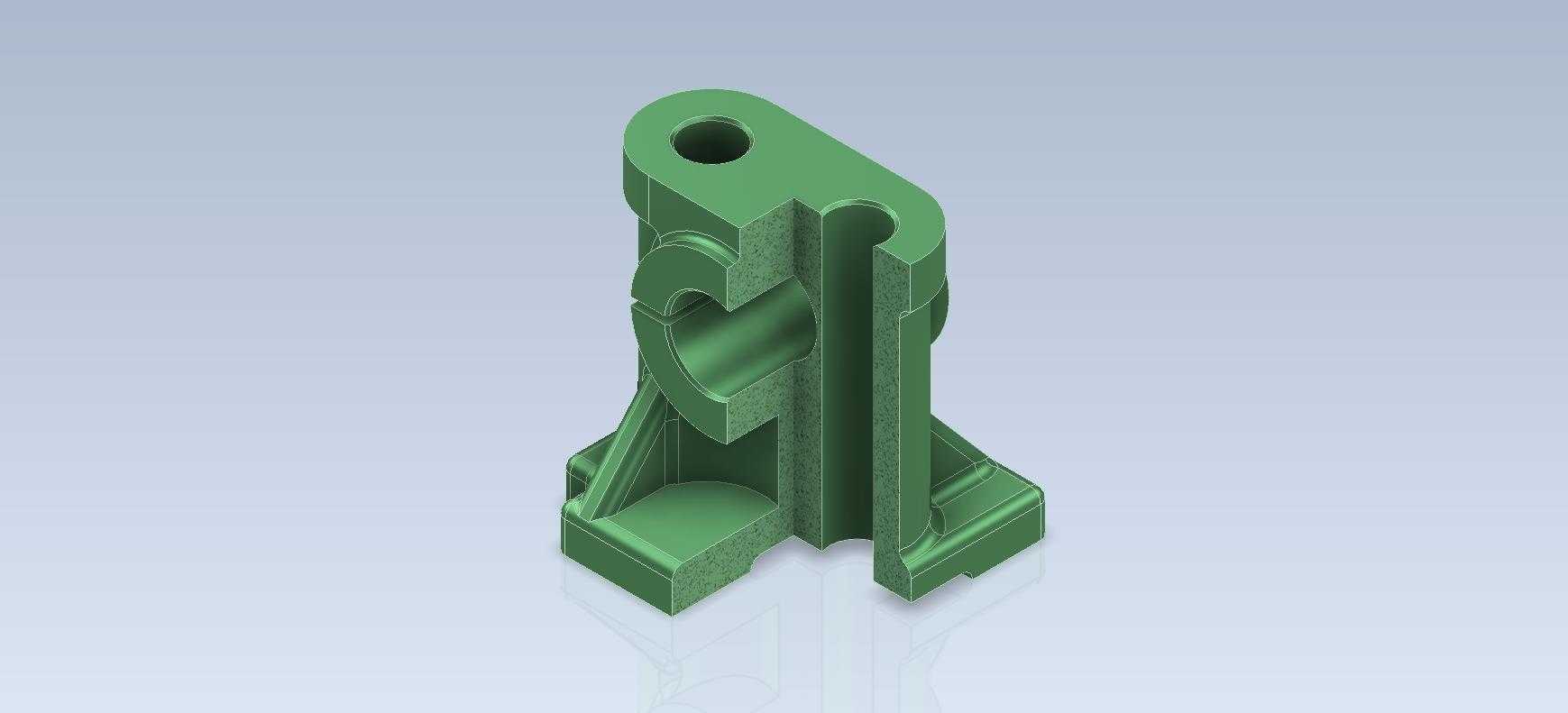

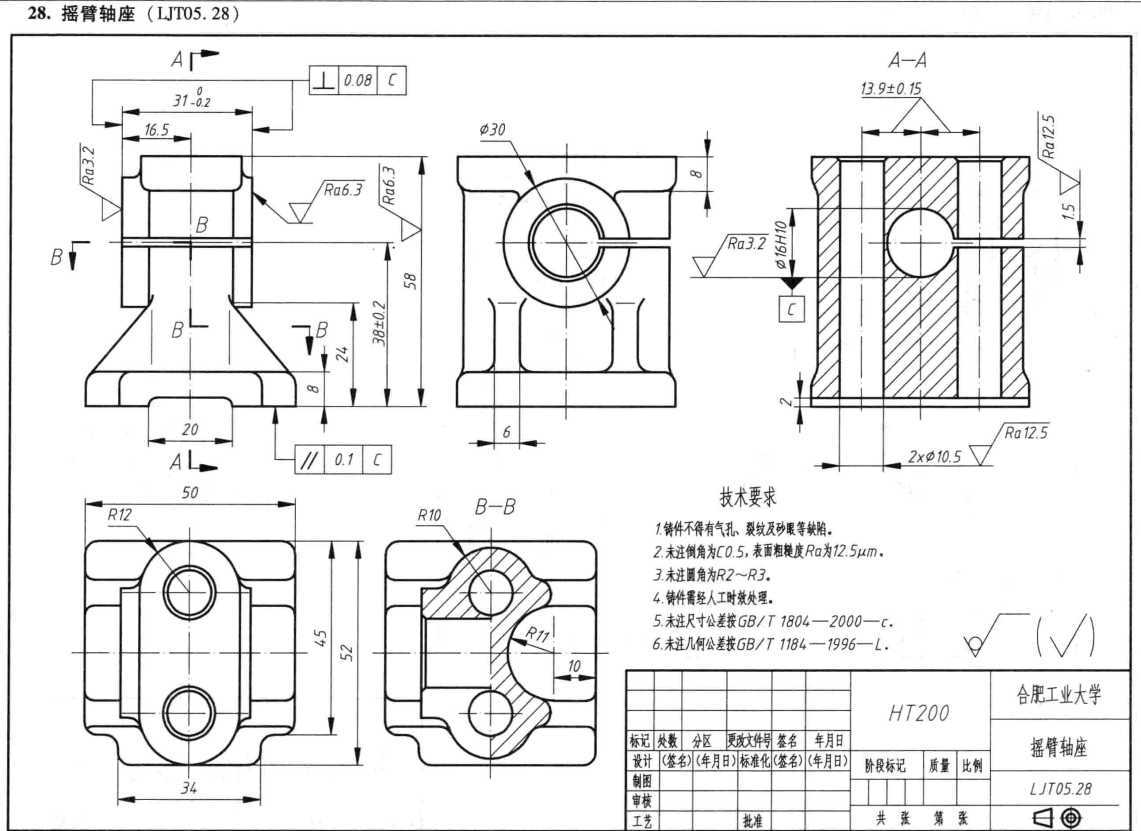

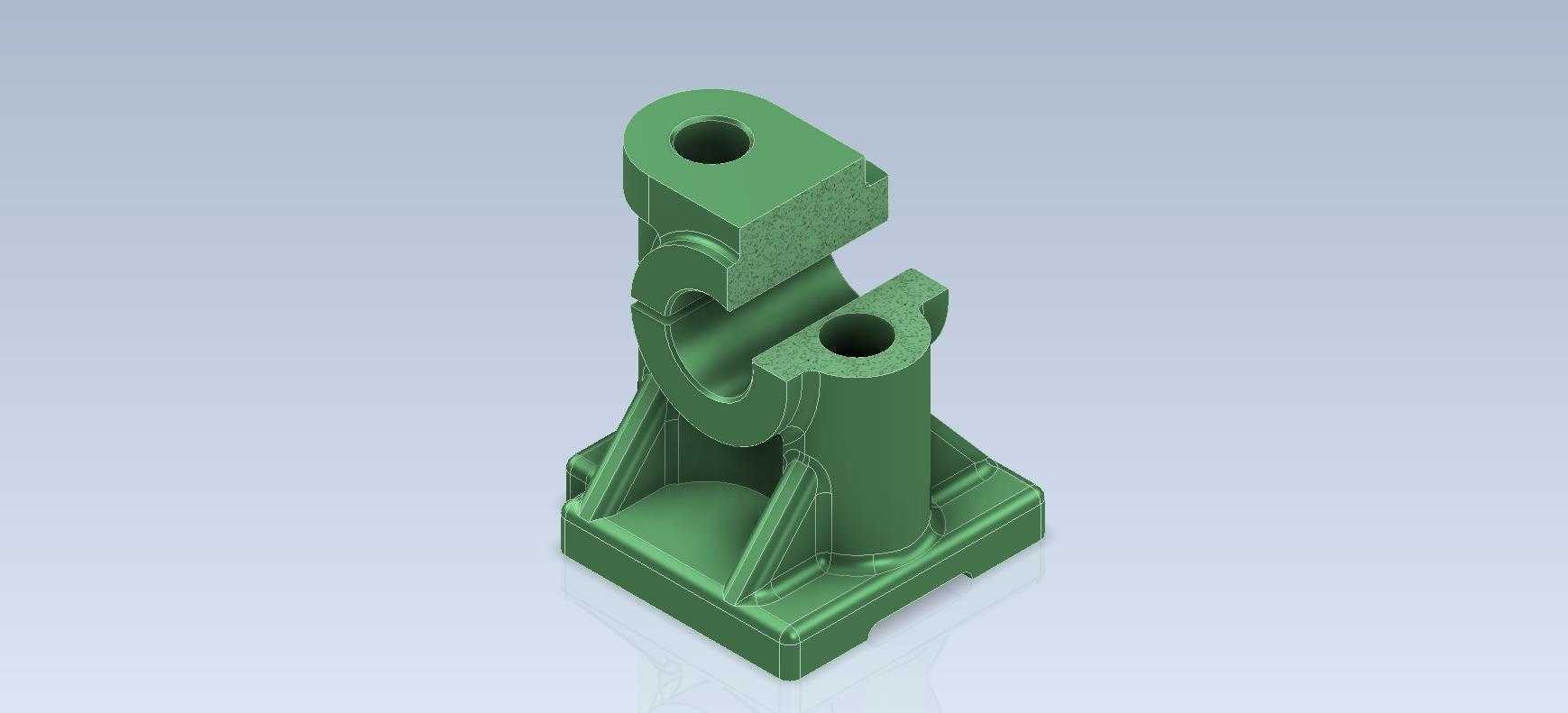

　　在设计思路上，该零件采用一体化铸造成型后再做机加工的工艺路线，主体结构分为三个功能区段：顶部的双凸台定位段，两个同轴的销孔需要与销轴保持H7/h6的间隙配合，孔位的同轴度、孔轴线与底面的垂直度公差需要控制在0.02mm以内，保证销轴安装后无偏斜，避免摇臂摆动时出现别劲现象；中部的环形支撑段，内孔需要镶嵌铜套或者滚动轴承来支撑摇臂主轴，孔壁的厚度经过载荷校核，能够承受摇臂往复摆动时产生的交变径向力，环形结构外侧的过渡圆角做了R3-R5的圆弧处理，减少应力集中，避免长期交变载荷下出现疲劳裂纹；底部的安装段采用方形法兰底板设计，四个角预留螺栓过孔，底板与主体立壁之间设置了三角形加强筋，筋板厚度取主体壁厚的0.8倍，既能够提升整体结构的抗倾覆刚度，又不会造成不必要的材料浪费，同时筋板与立壁、底板的连接处都做了铸造圆角，方便脱模同时减少铸造缺陷。

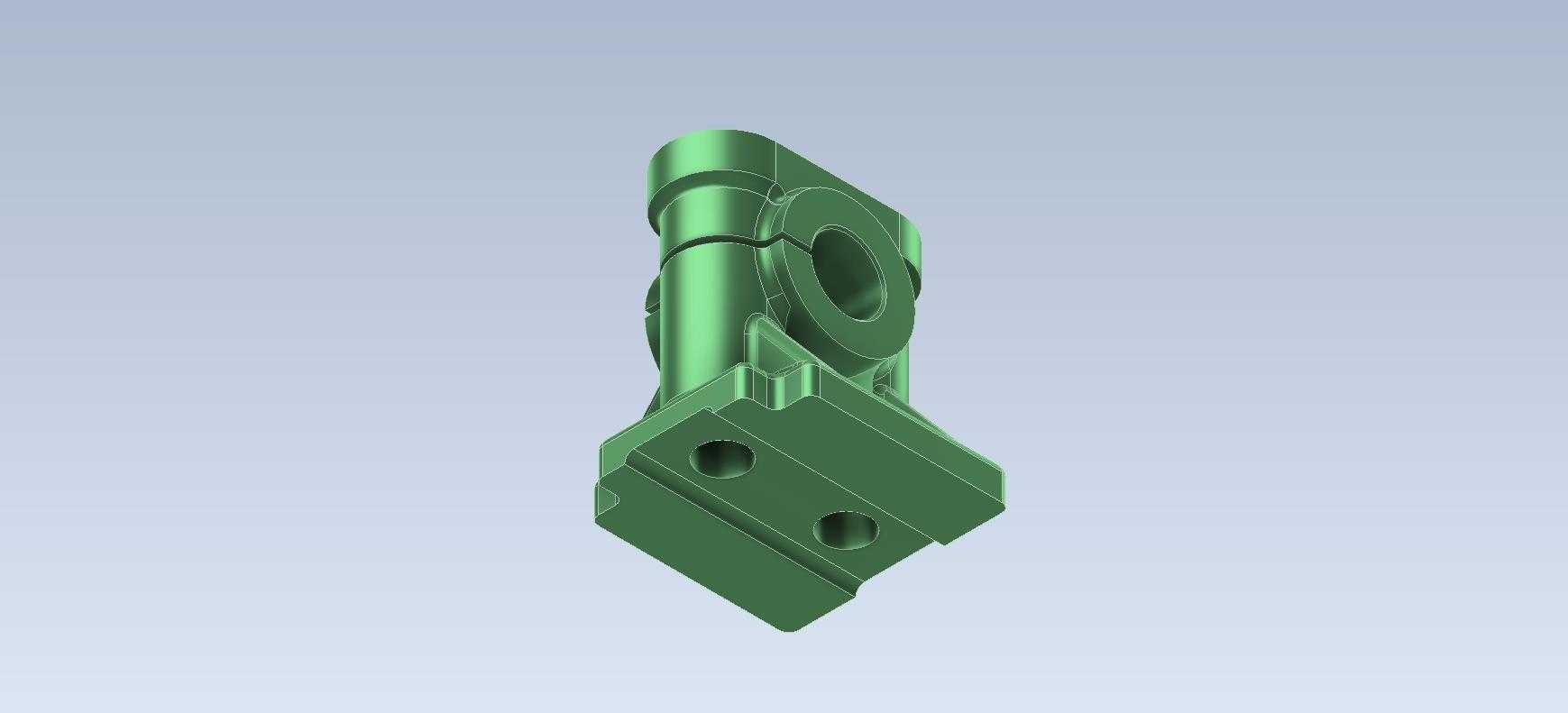

　　从安装边界尺寸来看，底部安装法兰的长宽尺寸需要匹配机架上的安装孔位间距，通常法兰边距中心孔的距离要大于螺栓直径的2.5倍，保证螺栓紧固时有足够的压紧面，不会出现压溃现象；顶部两个销孔的中心距需要与摇臂上部的铰接点间距严格匹配，误差控制在±0.01mm范围内，避免装配时出现孔位错位无法穿装销轴的问题；中部主轴孔的中心高度是关键安装尺寸，直接决定摇臂的安装高度与传动行程，设计时需要根据整套机构的运动包络来确定，保证摇臂摆动时不会与周边其他零部件产生运动干涉。在结构细节处理上，所有机加工面与非加工面之间都做了退刀槽或者过渡台阶，方便后续机加工时装夹定位，也能避免加工时出现崩边问题；零件的所有锐边都做了C1的倒角处理，既可以去除毛刺防止装配时划伤操作人员，也能引导销轴、轴承等配件顺利装入对应孔位；考虑到铸造工艺的要求，零件的所有壁厚都保持均匀，最小壁厚控制在6mm以上，避免铸造时出现浇不足、冷隔等缺陷，壁厚过渡处采用斜度平滑过渡，减少铸件内部的残余应力。

　　实际选型应用时，需要根据摇臂的最大工作载荷、摆动频率来校核轴座的强度，当载荷较大时可以适当增加加强筋的厚度、放大销孔与主轴孔的直径，同时选用铸钢材质替代普通铸铁提升零件的抗冲击性能；如果应用在有腐蚀的工况环境中，还可以在零件表面做喷塑、镀锌处理，提升零件的防锈耐腐蚀能力。建模过程中需要重点关注各个配合孔的形位公差标注，以及安装面的平面度要求，这些参数直接决定零件加工完成后能否顺利装配、满足使用要求，同时建模时需要预留出加工余量，尤其是各个配合孔的内表面、底部安装面、顶部凸台的端面，都需要根据工艺要求留出1.5-2mm的机加工余量，保证加工后能够达到设计的尺寸精度与表面粗糙度要求。
