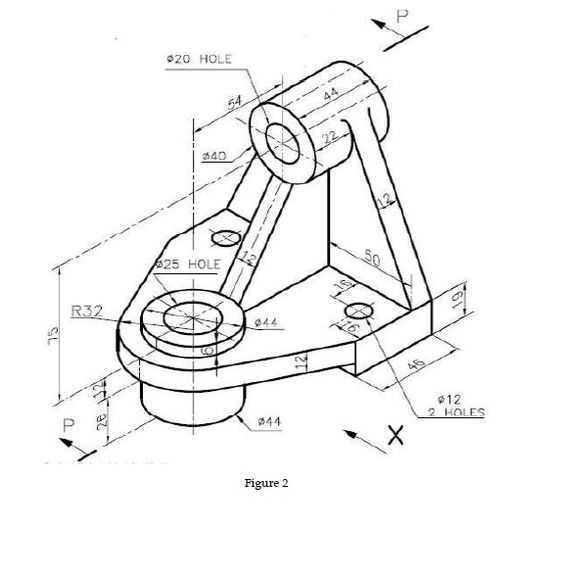

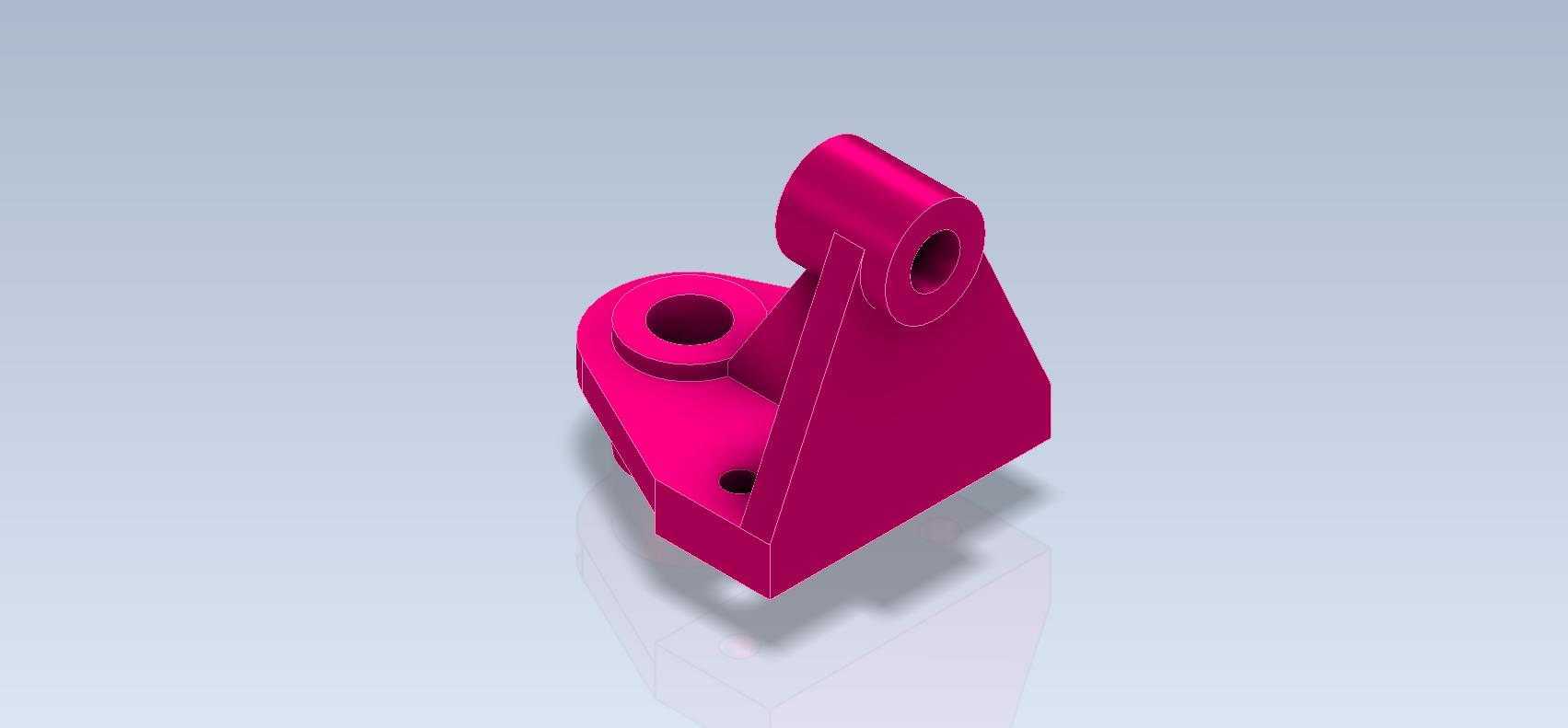

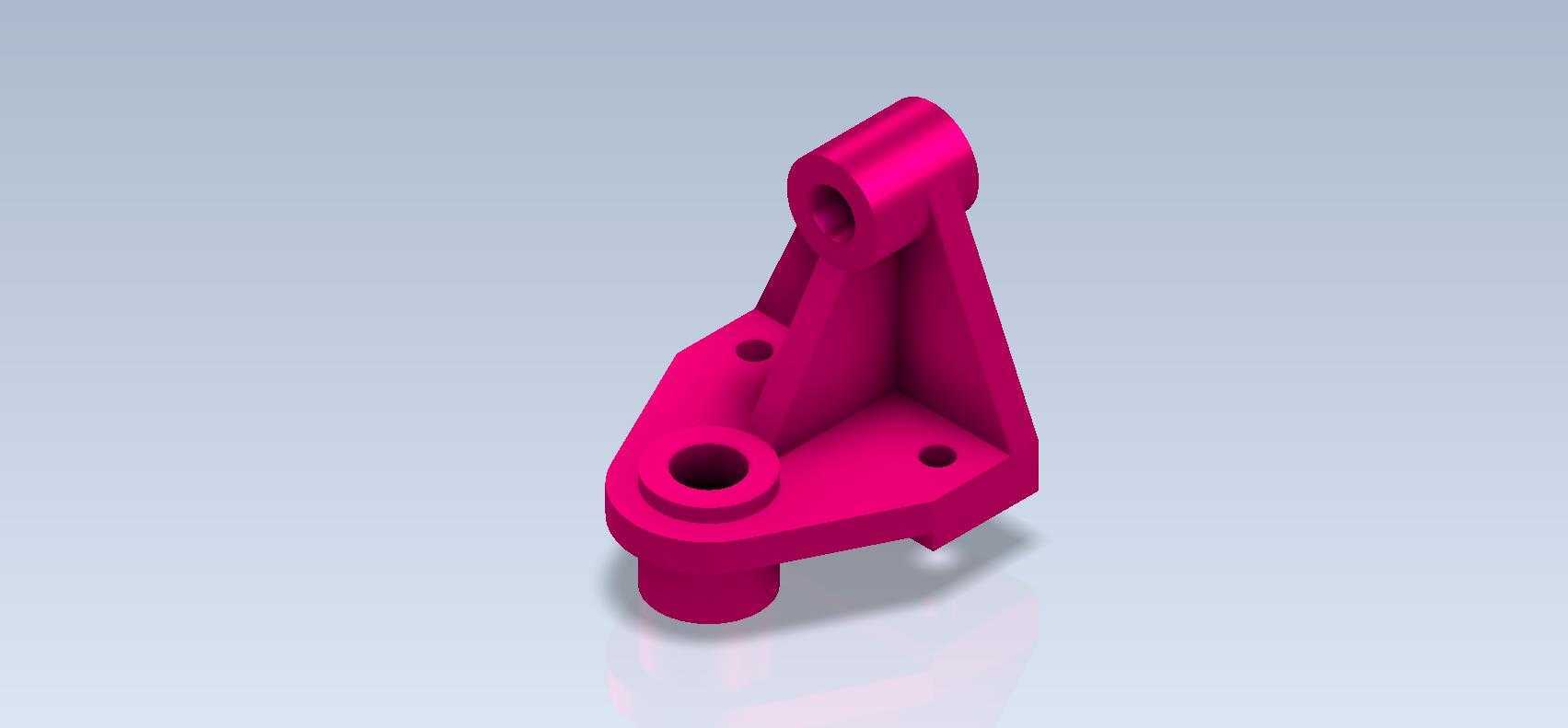

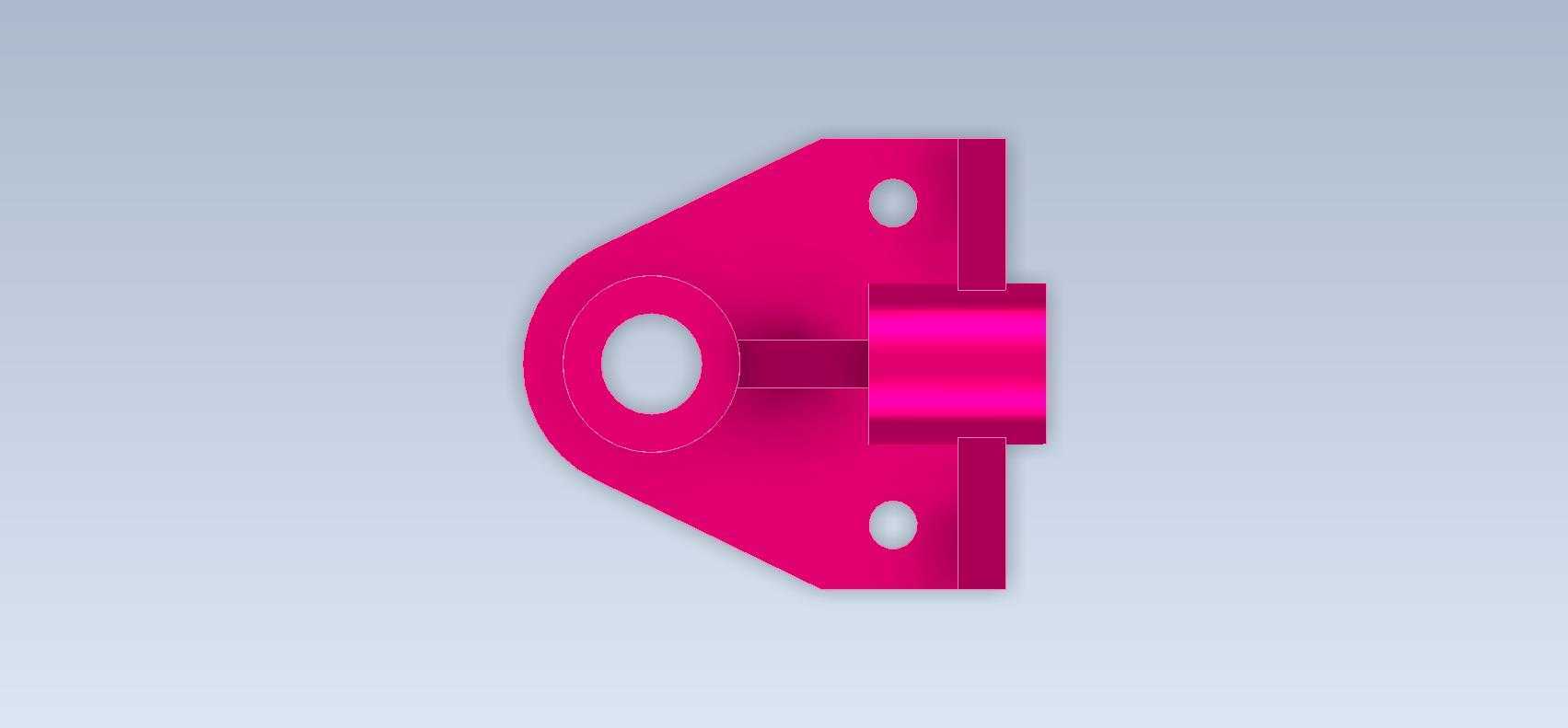

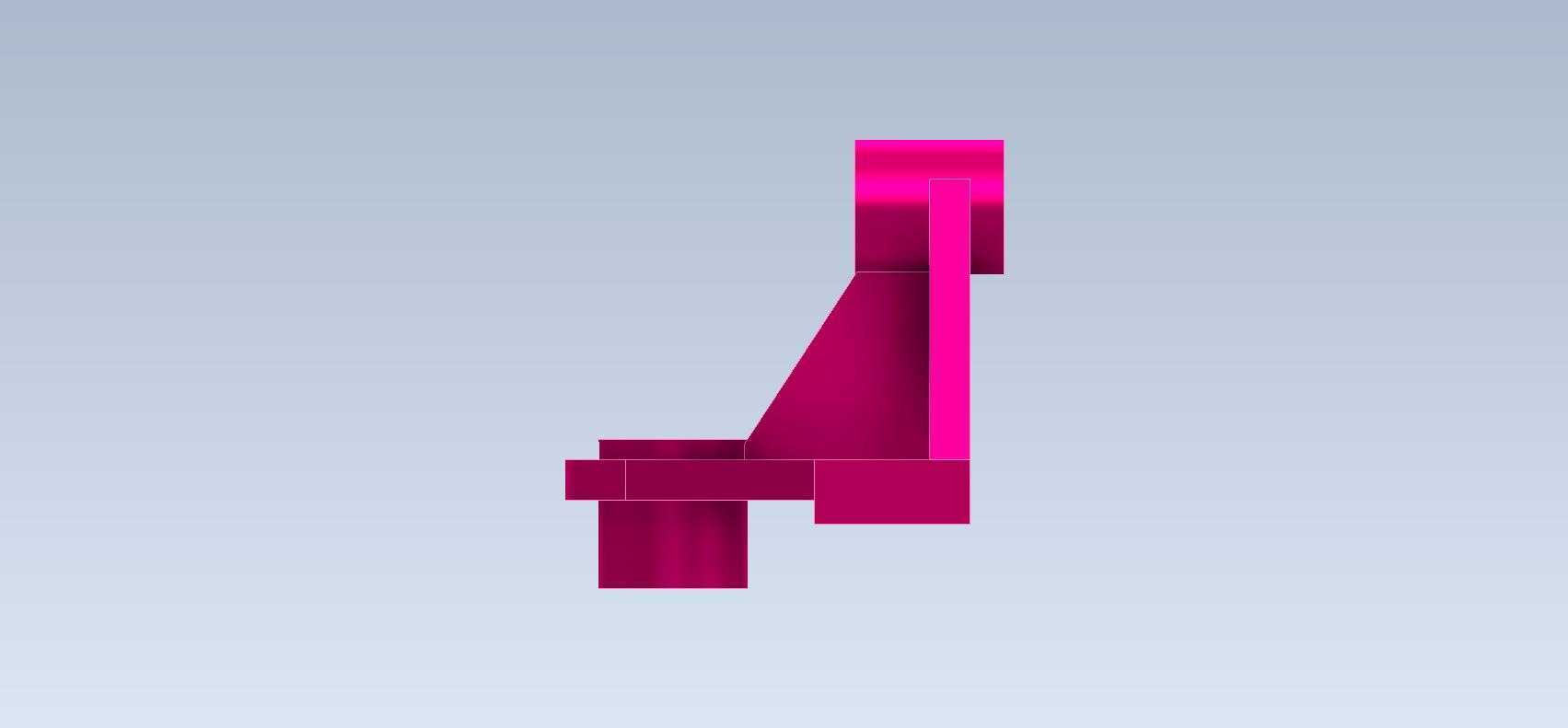

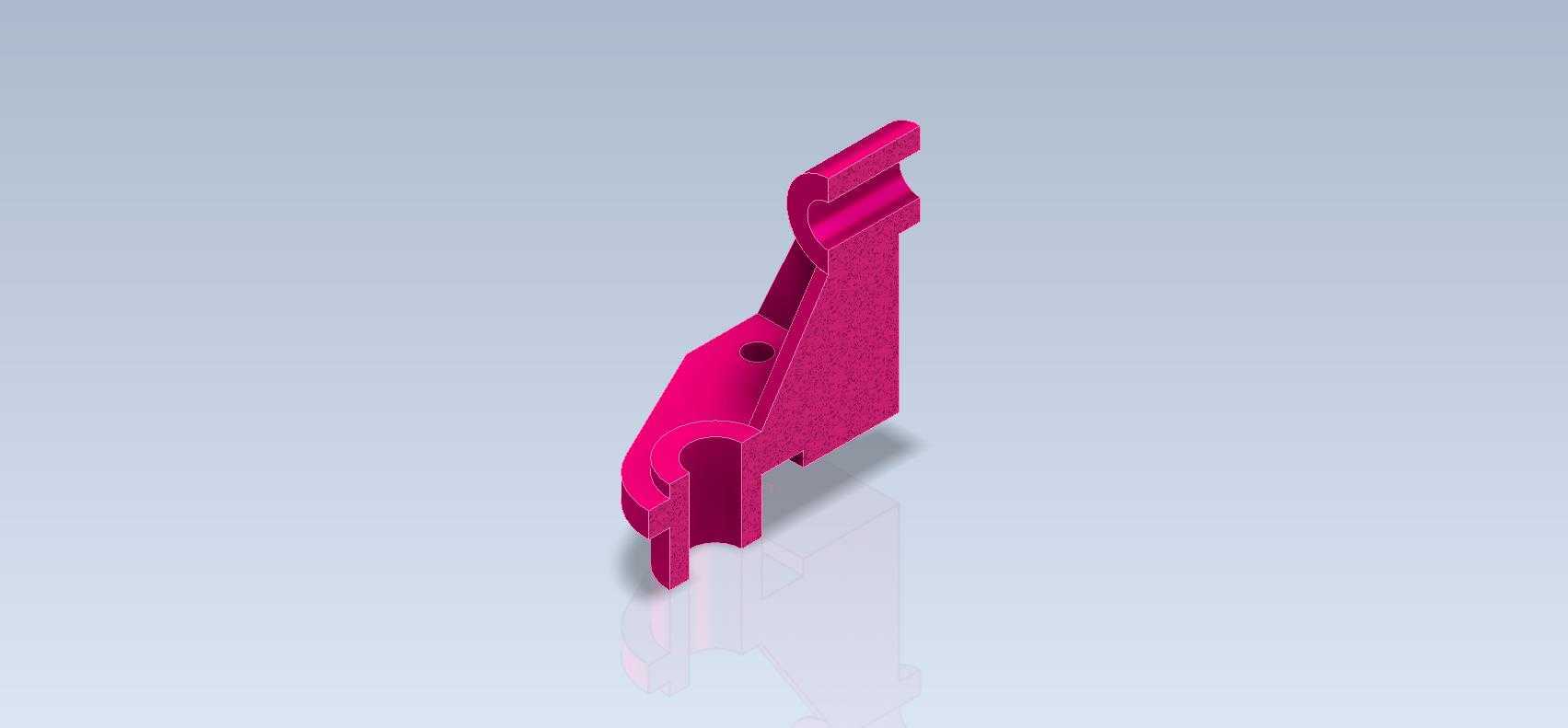

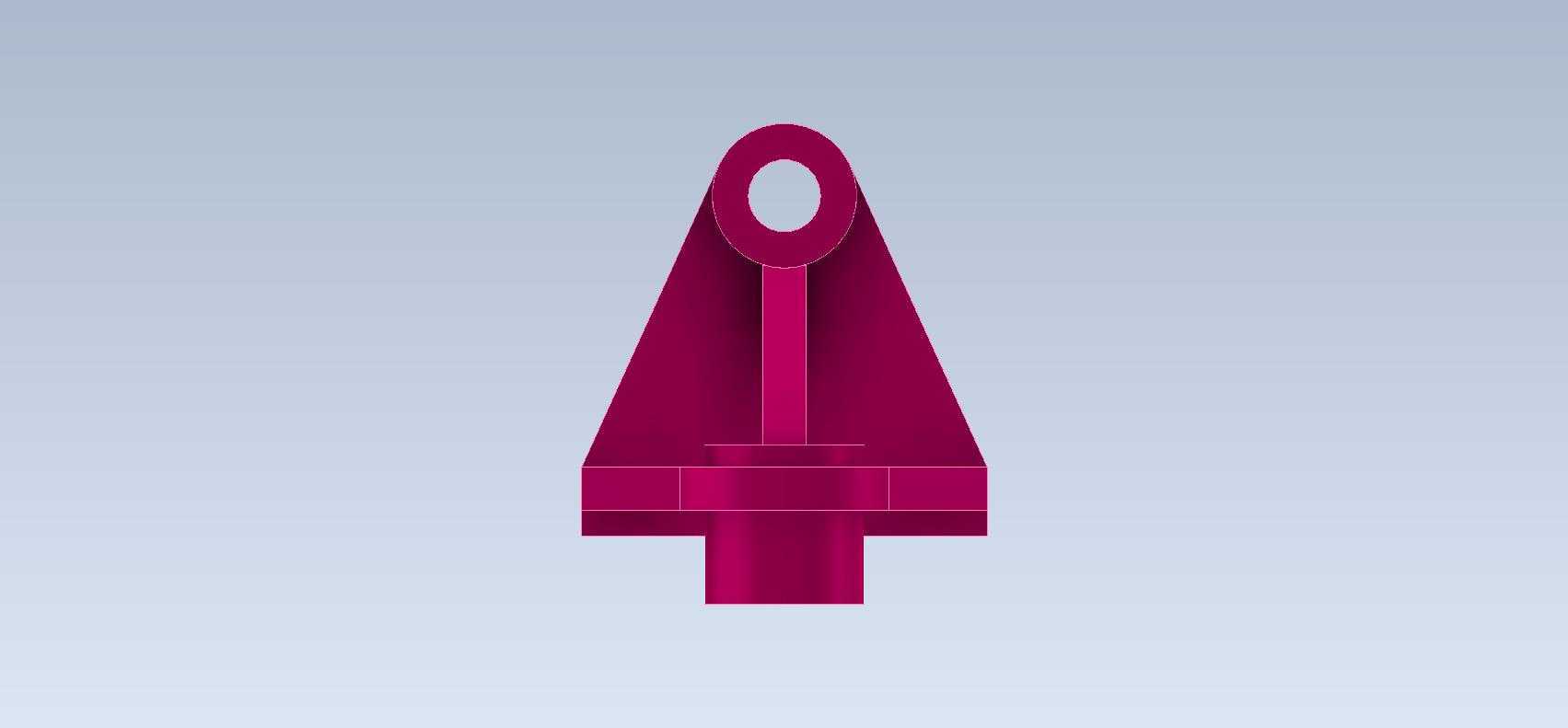

三角支撑式铰接安装机械连接支座结构

　　这类带三角加强筋结构的铰接支座，在轻工自动化输送线、小型专用工装夹具的摆动机构里应用十分普遍，日常做设备改型时经常会碰到同类型安装接口的适配设计。从实际使用场景来看，这类零件主要承担两个方向的载荷传递：上部带通孔的凸台是铰接销轴的安装位，用来连接摆臂、连杆这类做往复摆动的运动件，工作过程中会持续承受摆动带来的交变径向载荷，下部带三个安装孔的法兰底座，是整个支座的固定端，需要通过螺栓锁紧在设备的安装基板或者型材框架上，把上部传递来的载荷均匀分散到安装基础上，避免局部应力集中导致的连接失效。

　　设计这类零件的时候，首先要敲定的是安装边界尺寸：下部法兰的三个安装孔呈三角形排布，孔位间距需要匹配常用的40系、50系工业铝型材的安装槽间距，或者对应钢板安装座的预钻孔位，保证安装时不需要额外扩孔或者补加工；上部铰接孔的同轴度公差要控制在0.02mm以内，避免销轴穿入后出现卡滞，加剧铰接副的磨损。中间的三角加强筋结构不是随便加的，筋板的厚度要根据支座承受的最大摆动力矩来核算，通常如果是承受100N·m以内的交变载荷，筋板厚度取底座壁厚的1.2倍即可，既能保证足够的支撑刚度，避免上部铰接凸台在受侧向力时发生弯折变形，又不会过多增加零件的整体重量，减少材料浪费。

　　从结构细节来看，上部铰接凸台的长度要比配合的摆臂连接耳片宽度大2-3mm，给装配时的垫片预留调整间隙，凸台的外圆和铰接孔之间要保留足够的壁厚，通常壁厚不小于孔径的0.8倍，防止销轴受冲击载荷时把凸台撑裂。下部底座的安装孔要做沉头设计，沉头深度要匹配所用内六角螺栓的头部高度，保证螺栓锁紧后头部不高出底座平面，避免支座安装时出现贴合间隙，影响连接稳定性。所有的棱边都要做R1-R2的圆角过渡，尤其是筋板和底座、筋板和上部凸台的连接位置，不能留尖锐直角，不然在交变载荷作用下很容易在直角位置产生应力集中，长期运行后出现疲劳裂纹。

　　实际建模过程中，这类零件不需要做太复杂的曲面，重点是要把各个配合面的形位公差考虑周全：底座的安装贴合面平面度要控制在0.05mm以内，保证安装后和基础面完全贴合，不会出现翘曲；上部铰接孔的轴线要和底座安装面保持平行，平行度公差不超过0.03mm，不然会导致摆臂摆动时出现别劲的情况，不仅会增大驱动机构的负载，还会加速销轴和衬套的磨损。如果是用于有腐蚀环境的工况，比如食品加工生产线的输送机构，零件表面还要做阳极氧化或者喷塑处理，这时候建模时就要提前预留表面处理的厚度余量，避免处理后铰接孔尺寸变小，导致销轴无法装配。

　　很多新手在做这类支座设计的时候，容易忽略安装空间的干涉问题：上部凸台的高度不能太高，不然摆臂摆动到极限位置时会和旁边的设备构件发生碰撞；筋板的倾斜角度也要结合周边的管线、其他零部件的位置来调整，不能为了追求刚度盲目加大筋板尺寸，导致装配时出现干涉。另外，底座的三个安装孔位置要留出足够的扳手操作空间，保证锁紧螺栓的时候扳手能顺利转动，不用额外做特殊工装来装配。这类零件虽然看起来结构简单，但是作为运动机构的基础支撑件，每一处尺寸的设计都要结合实际装配和使用工况来调整，不能只照着理论尺寸建模，不然加工出来的零件很可能装不上，或者用不了多久就出现变形、断裂的问题。
