铰接式连接传动构件结构设计

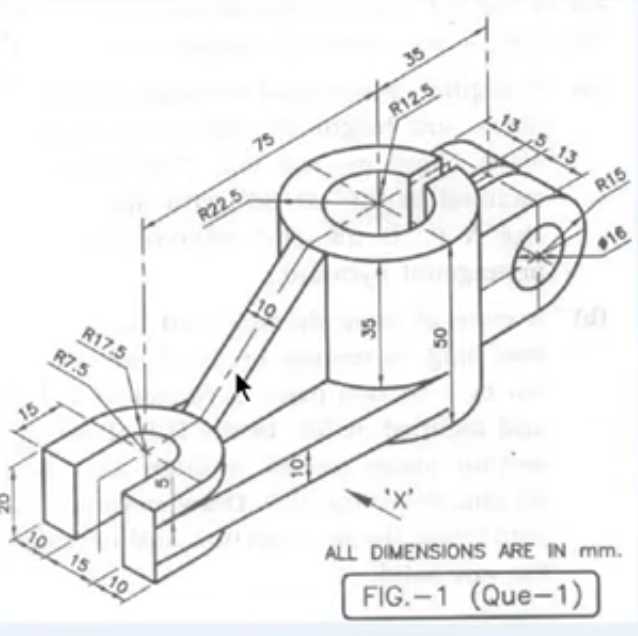

　　这类铰接式连接构件常出现在轻载传动链路、小型工装夹具的活动连接部位，也常作为机械制图、三维建模练习的典型实操案例，用来训练从业者对空间曲面、圆弧过渡、同轴孔系、连接筋结构的建模与尺寸管控能力。从结构本身来看，构件一端为带同轴内孔的圆柱座，内孔作为铰接旋转的核心配合面，外圆柱面做了R12.5的顶部圆弧过渡，圆柱座总高度50mm，其中下部直段高度35mm，外圆半径R22.5，顶部切槽宽度13mm，槽侧留5mm与13mm的定位边，用来嵌入配对连接件的叉耳结构，避免铰接转动时出现周向窜动，保证传动过程中力的传递路径稳定。

　　构件另一端为带横向通孔的圆柱凸台，凸台外圆弧R15，通孔直径16mm，用来穿装销轴或者紧固件，实现与相邻传动件的铰接固定，凸台与主圆柱座之间通过厚度10mm的斜向连接筋实现刚性连接，连接筋与两端圆柱座的衔接处分别做了R17.5与R7.5的圆角过渡，避免应力集中导致的构件断裂，提升整体结构的抗疲劳强度。构件下部为U型叉耳结构，叉耳的直段厚度10mm，侧边定位尺寸15mm，叉耳开口处的过渡圆角与连接筋底部做平滑衔接，叉耳底面为平面，可作为加工时的定位基准面，保证各孔系、圆柱面的形位公差满足装配要求。所有尺寸标注单位为毫米，整体外形在长75mm、宽35mm的空间范围内，安装时需要预留足够的转动空间，避免铰接转动时与周边构件发生运动干涉。

　　设计这类构件时，首先要确定两端铰接孔的中心距，保证传动行程符合机构的运动要求，其次要管控各配合孔的圆柱度、同轴度公差，确保销轴装配后转动顺畅无卡滞，连接筋的厚度需要根据传递的载荷大小做校核，轻载工况下10mm的筋厚足够满足强度要求，若用于载荷更大的传动场景，可适当增加筋厚或者加大过渡圆角，进一步降低应力集中系数。加工这类构件时，通常先铣削出整体外形轮廓，再通过钻、镗工序加工两端的铰接孔，最后对各过渡圆角做打磨处理，去除加工毛刺，避免装配时划伤配合零件。

　　作为建模练习案例，这类构件涵盖了拉伸、旋转、切除、圆角、基准面创建等多个常用建模指令，能帮助初学者快速掌握三维建模的空间定位思路，理解机械零件从二维图纸到三维实体的转化逻辑，也能让从业者熟悉铰接类零件的尺寸标注规则与公差管控要点，在后续设计同类传动构件时，能更合理地排布结构、选择工艺，保证零件的加工可行性与装配可靠性。这类结构虽然看似简单，却涵盖了机械传动铰接件的核心设计要点：两端铰接孔的同轴度管控、连接部位的应力分散处理、安装定位基准的统一、运动边界的尺寸预留，不管是用于实际设备的传动链路，还是作为建模训练的实操案例，都具备很强的工程参考价值。在实际设备应用中，这类构件常作为连杆传动的中间连接节，用在小型操纵机构、工装夹具的夹紧传动链路、轻工设备的进给传动部位，依靠两端的铰接孔实现力的方向转换，传递往复运动或者摆动扭矩，结构简单可靠，维护方便，只需要定期检查铰接销轴的磨损情况，及时加注润滑脂即可保证长期稳定运行。
