CATICS竞赛级夹装式基础练习构件

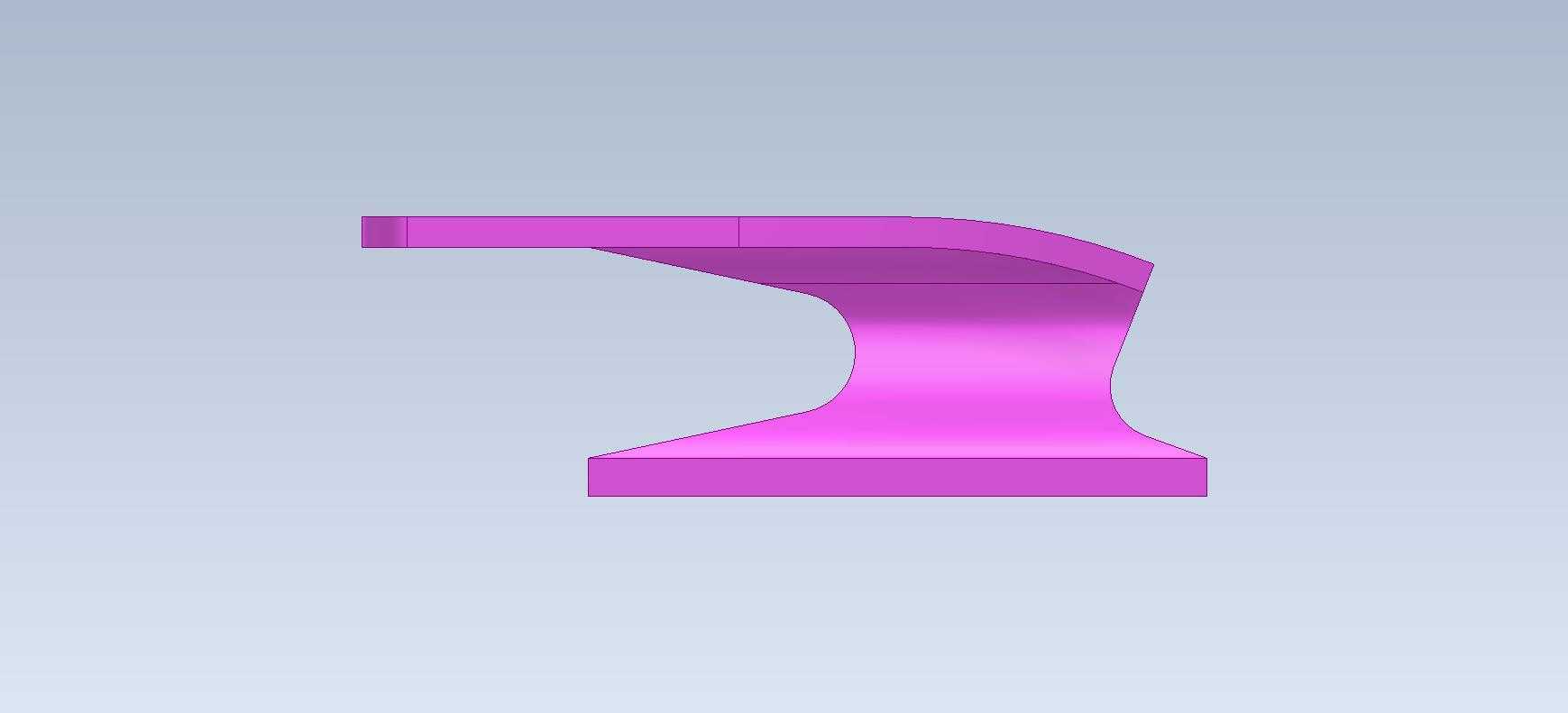

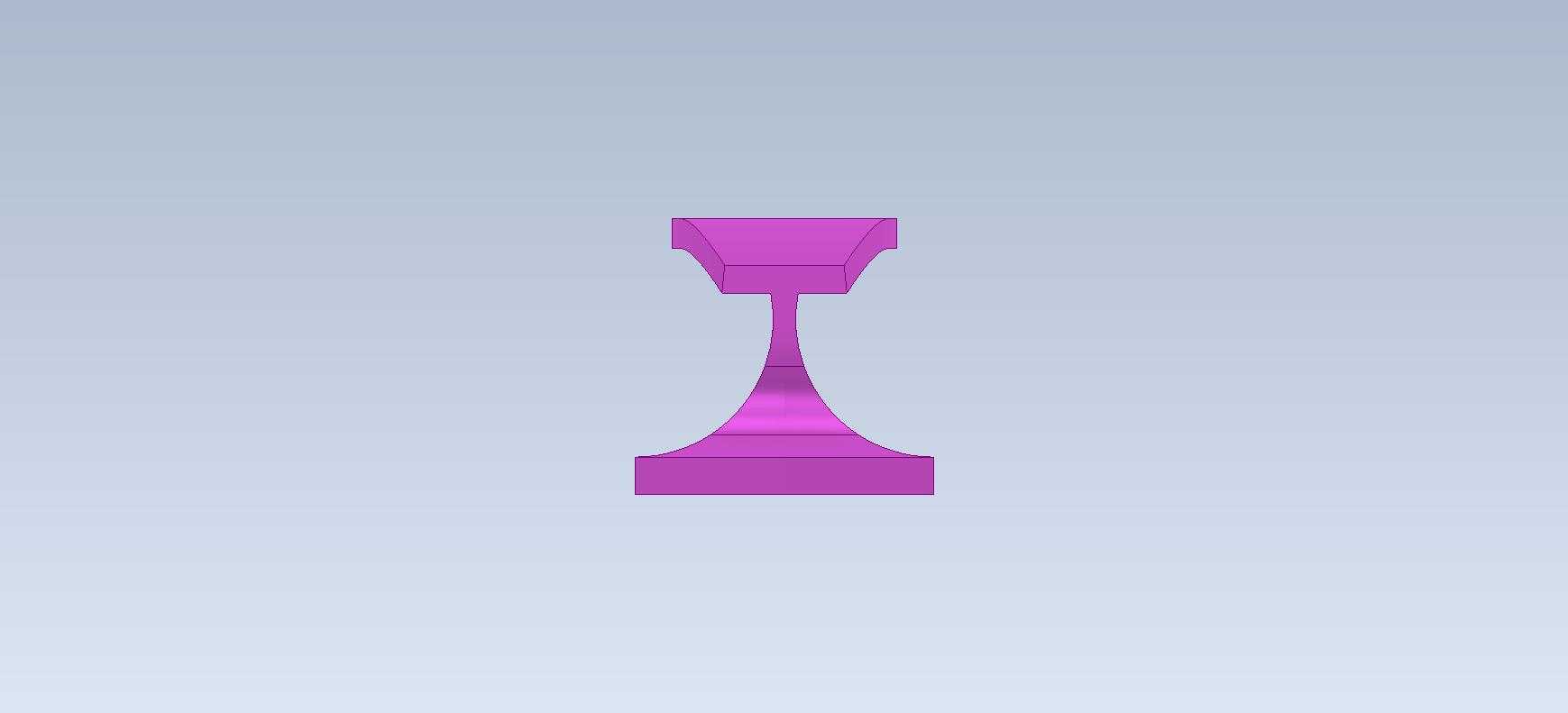

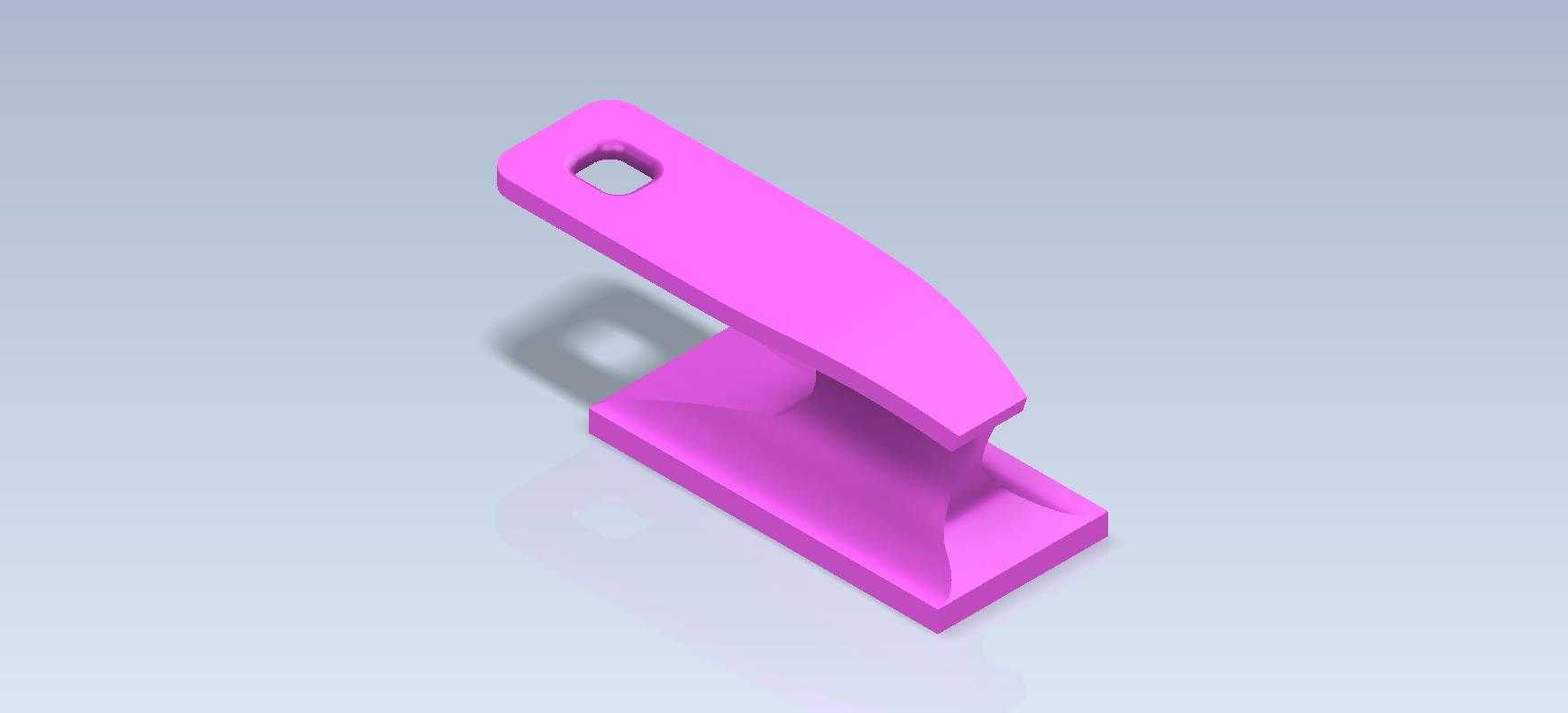

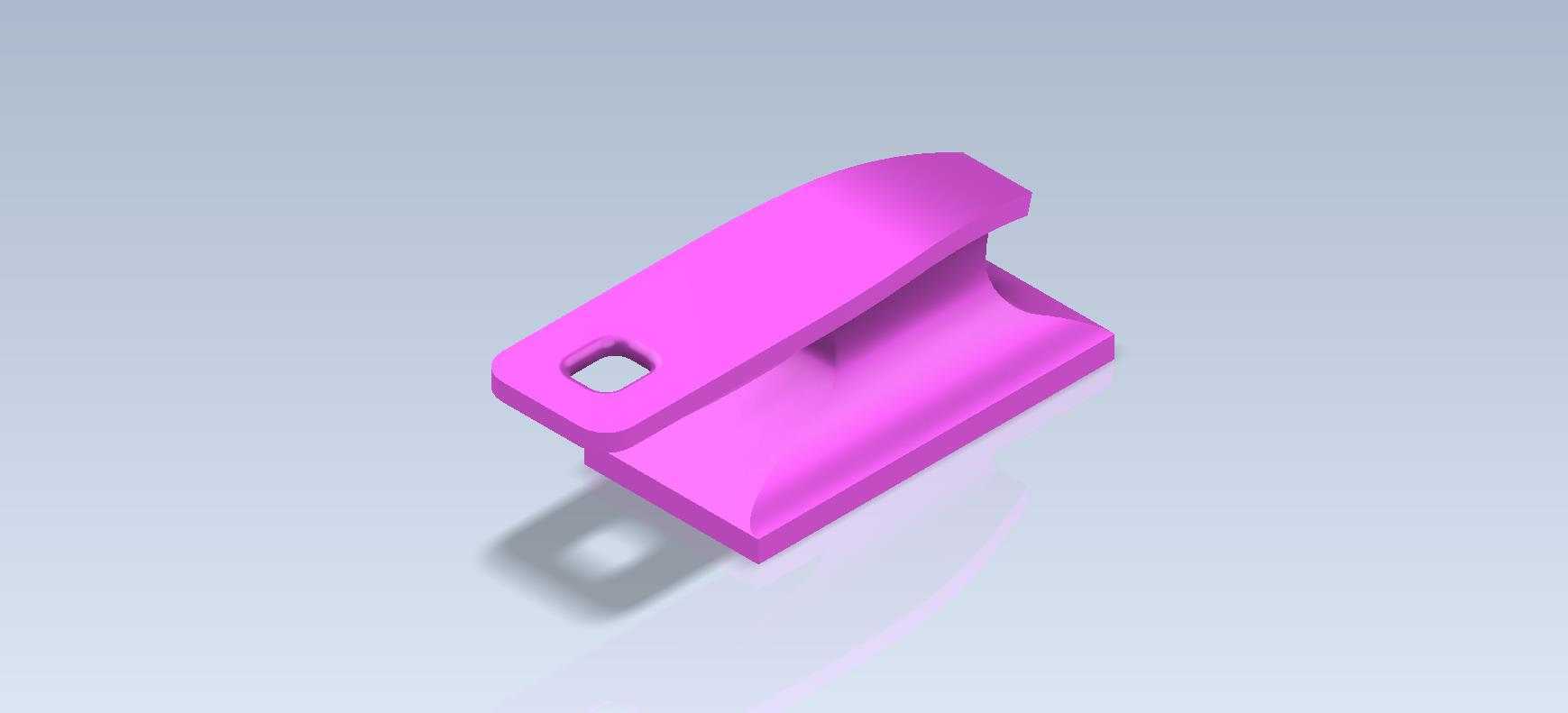

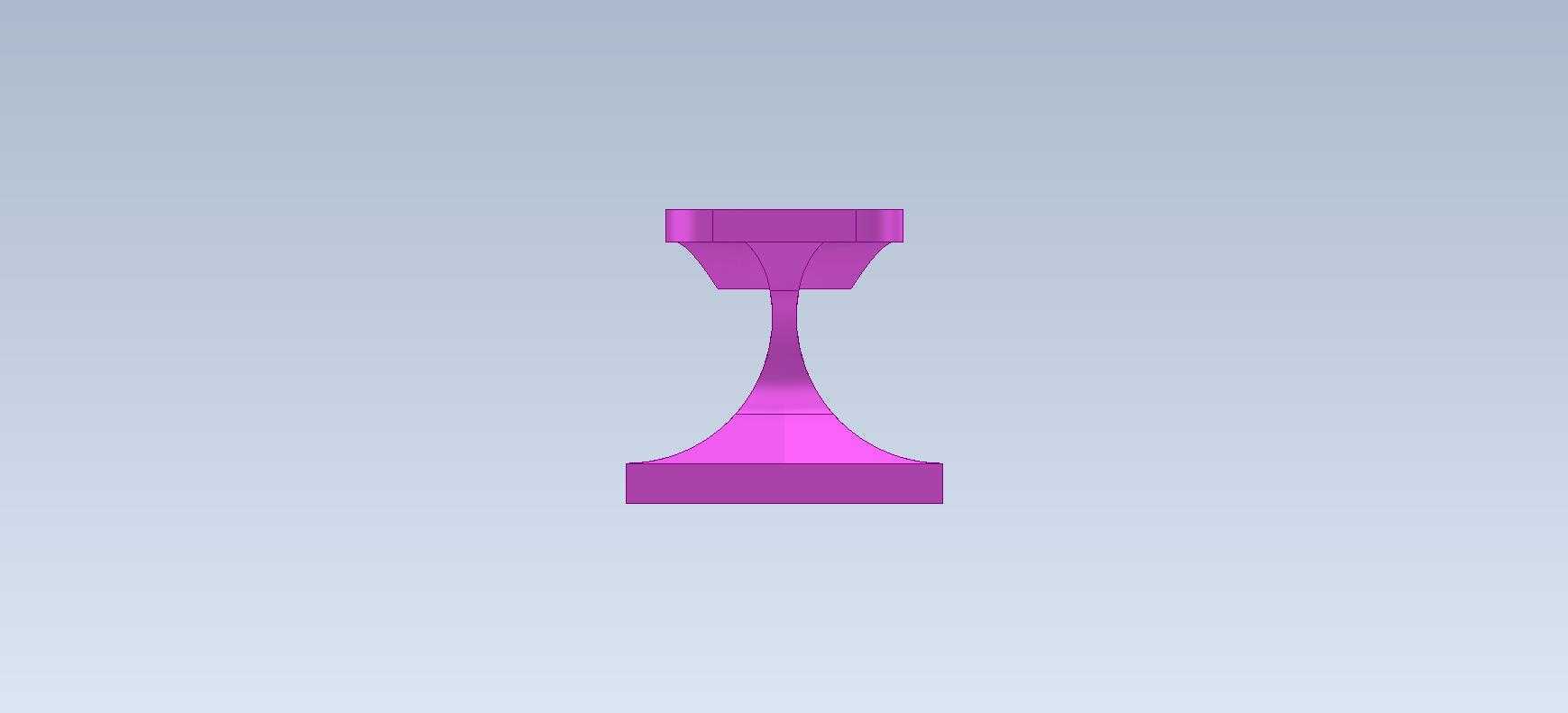

　　该构件属于机械基础技能训练类的实体建模案例，整体采用一体化弯折成型结构，主体分为上下两个平行的支撑面，上支撑面端部开设方形通孔，用于穿装定位销或者绑带类固定件，实现构件与外部安装面的快速锁附，下支撑面为平整贴合面，可与被夹持工件表面完全贴合，避免装夹过程中出现应力集中压伤工件表面的情况。从实际应用场景来看，这类构件常作为小型工装夹具的压紧单元使用，在电子元器件装配工位、小型五金件检测工位中，可配合快速夹钳实现薄型工件的侧向压紧，也可作为桌面级小型设备的走线固定座，将设备的供电线缆、信号线缆压合在设备壳体与安装面之间，避免线缆受外力拉扯出现接头松脱的问题。

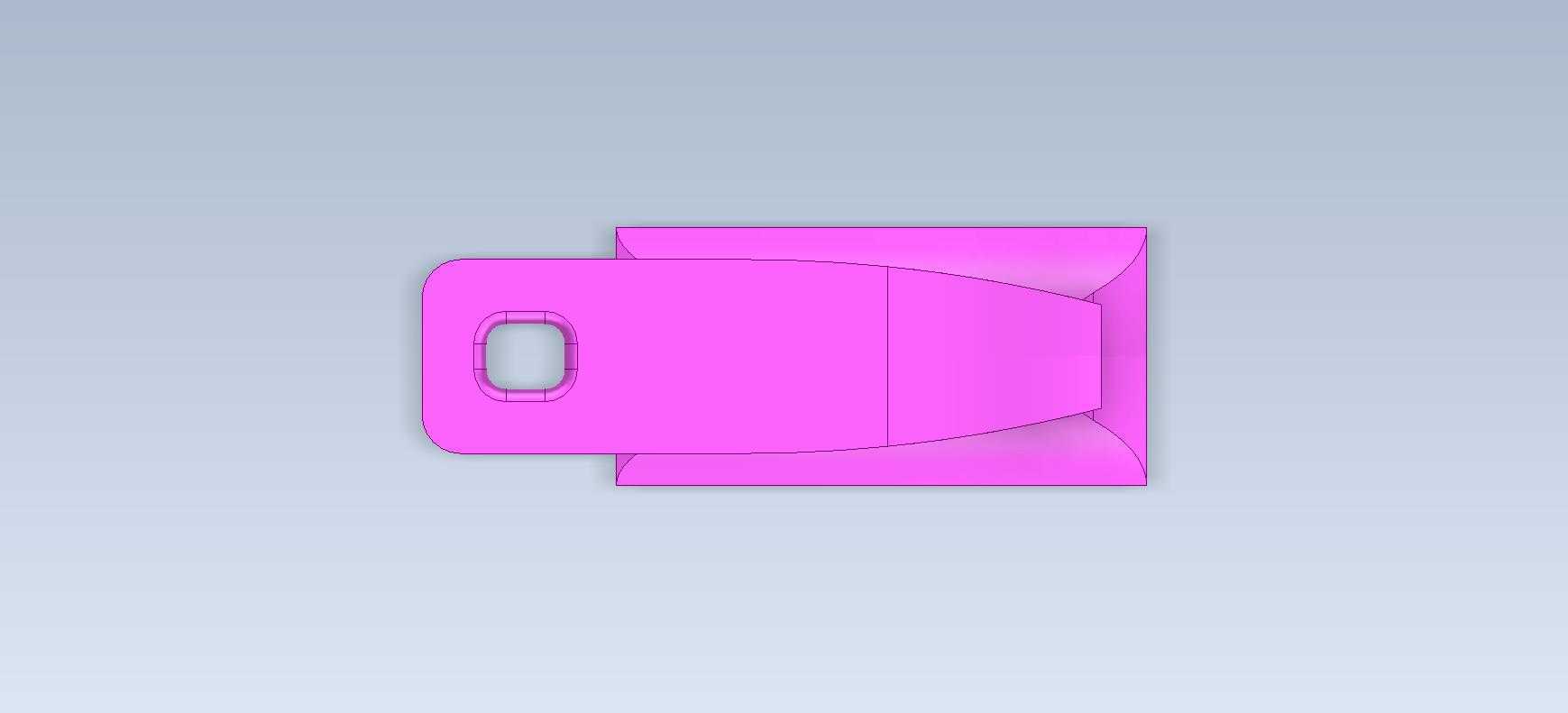

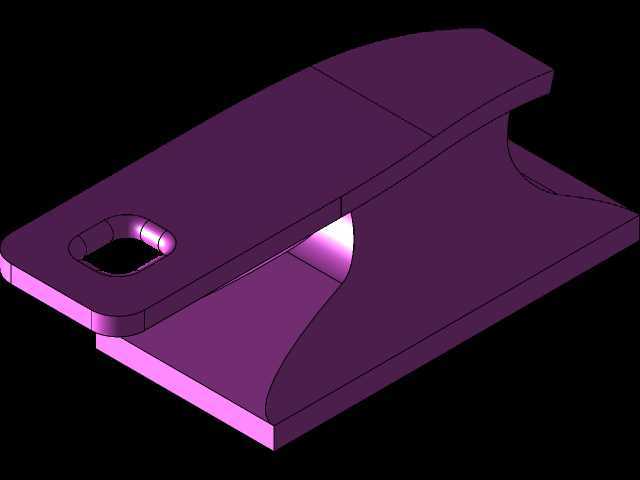

　　设计过程中，弯折处采用大圆弧过渡结构，没有尖锐的直角棱边，一方面是降低注塑或者铣削加工时的应力集中风险，避免构件在反复受夹紧力的过程中从弯折处出现疲劳断裂，另一方面大圆弧过渡也能减少操作人员在装配调试时被锐边划伤的概率，符合小型工装件的安全设计要求。上支撑面的方形孔位置经过尺寸链校核，孔中心距离构件端部的距离预留了足够的扳手操作空间，当采用M4规格的方颈螺栓穿过该孔进行固定时，螺栓的方颈部分可完全卡入孔内，拧紧螺母时螺栓不会跟转，不需要额外使用工具固定螺栓头，能有效提升装配效率。

　　构件的整体厚度均匀，建模过程中采用等壁厚抽壳逻辑的话可直接适配注塑成型工艺，若采用铝合金铣削加工，均匀壁厚也能减少加工过程中的材料去除量，缩短单件加工的走刀时间，降低加工成本。从安装边界来看，构件的总长度控制在常规小型工装的适配范围内，下支撑面的宽度可覆盖直径6mm以内的线缆或者厚度3mm以内的薄型工件，安装时不需要在被固定件上额外开设避让槽，直接贴合安装即可，适配大部分桌面级小型设备的装夹空间要求。

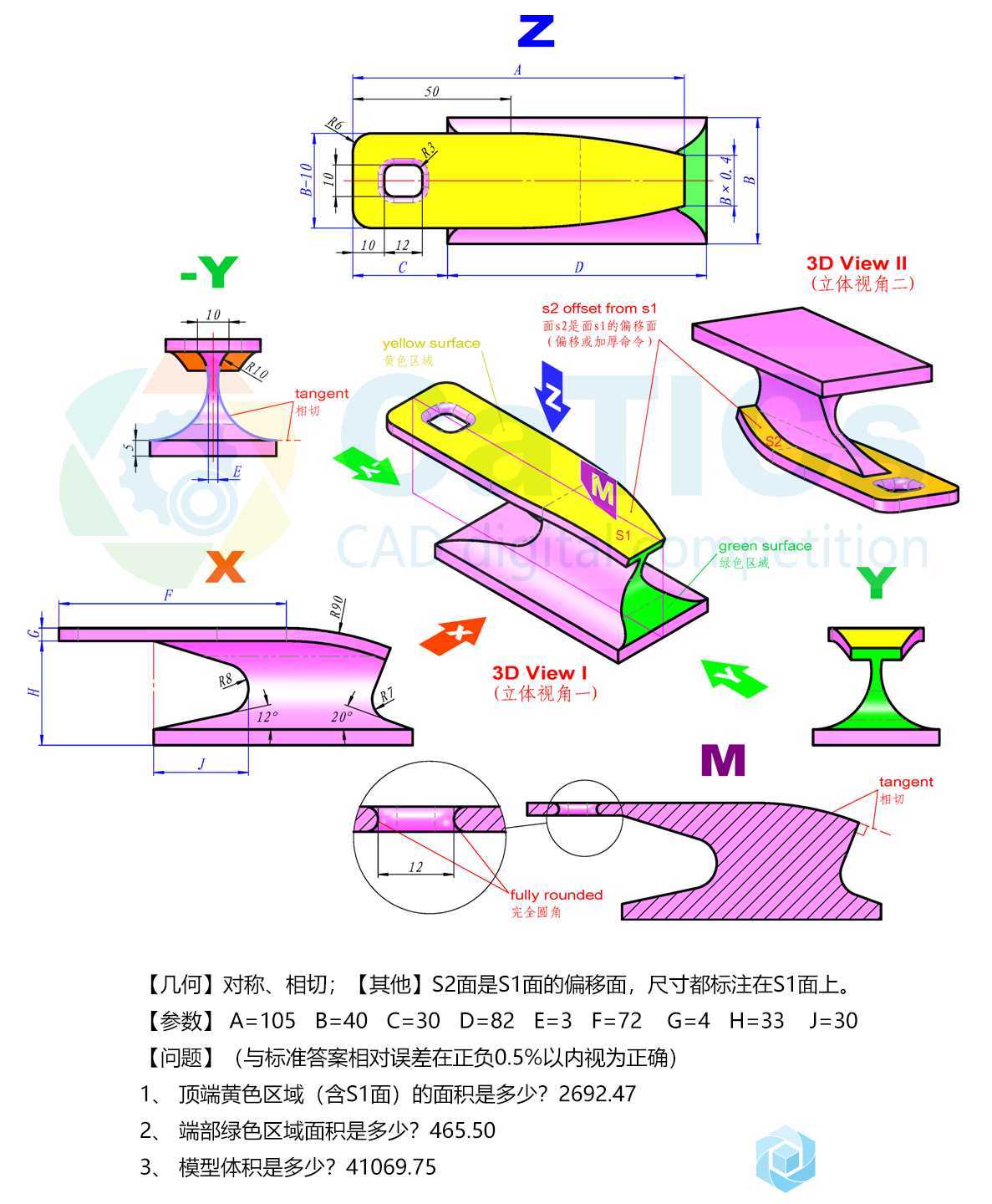

　　建模练习过程中，需要重点关注弯折面的曲率连续性，两个支撑面之间的过渡曲面需要保证G1连续，否则在后续生成工程图时会出现轮廓线断裂的问题，同时方形孔的拔模角度需要根据成型工艺调整，若采用注塑工艺则需要预留0.5度的拔模斜度，若采用铣削加工则可做成直孔，不需要额外设置拔模参数。这类基础构件的建模训练，核心是锻炼设计者对实体拉伸、曲面过渡、孔位定位等基础建模命令的综合运用能力，同时也能让设计者理解工装类零件设计中，安装空间、操作便利性、工艺适配性三者之间的平衡逻辑，避免出现建模完成后无法加工、或者装配时没有操作空间的常见设计问题。在实际的产线应用中，这类小型压紧构件的替换成本极低，因为结构简单加工周期短，当出现磨损或者断裂时可快速加工替换，不需要复杂的维护流程，非常适合小批量多品种的柔性生产工位使用，可根据不同的工件尺寸快速调整构件的长宽参数，适配不同的装夹需求，不需要重新设计整套夹具结构，大幅降低柔性产线的工装改造成本。
