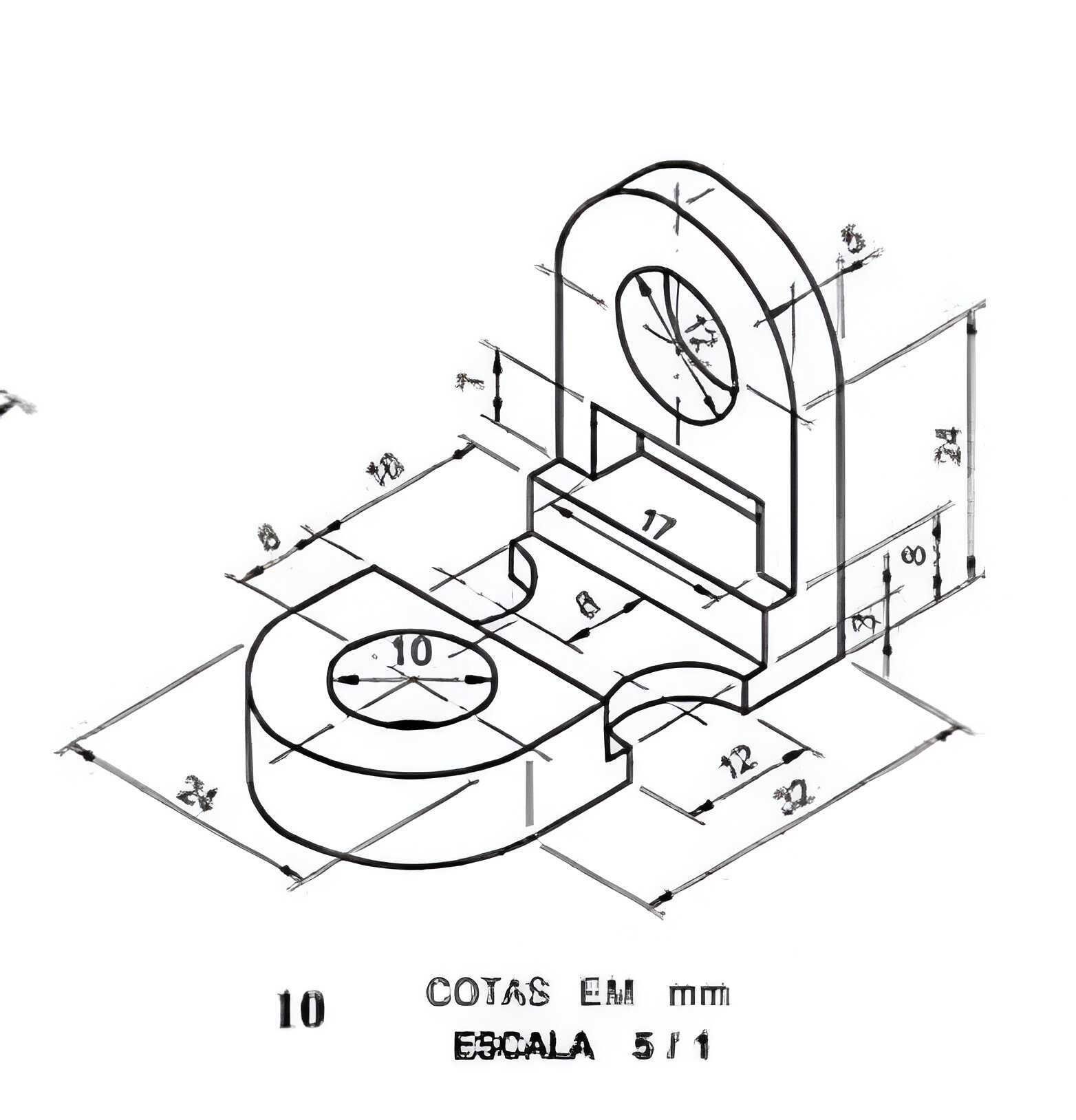

L型带双安装孔铰接连接固定支座

　　这款L型结构的铰接连接固定支座，是小型机械传动与工装夹具系统里常见的基础连接件，日常在轻工自动化生产线的小型工件定位工位、教学实训台的机构搭建模块、小型非标设备的连杆传动端点都能见到这类零件的身影，主要承担两个相对运动部件之间的铰接承载、以及静态部件的安装固定作用，能在小载荷工况下实现部件间的转动自由度约束，同时保证连接位置的结构刚度，避免传动过程中出现连接松脱、位置偏移的问题。

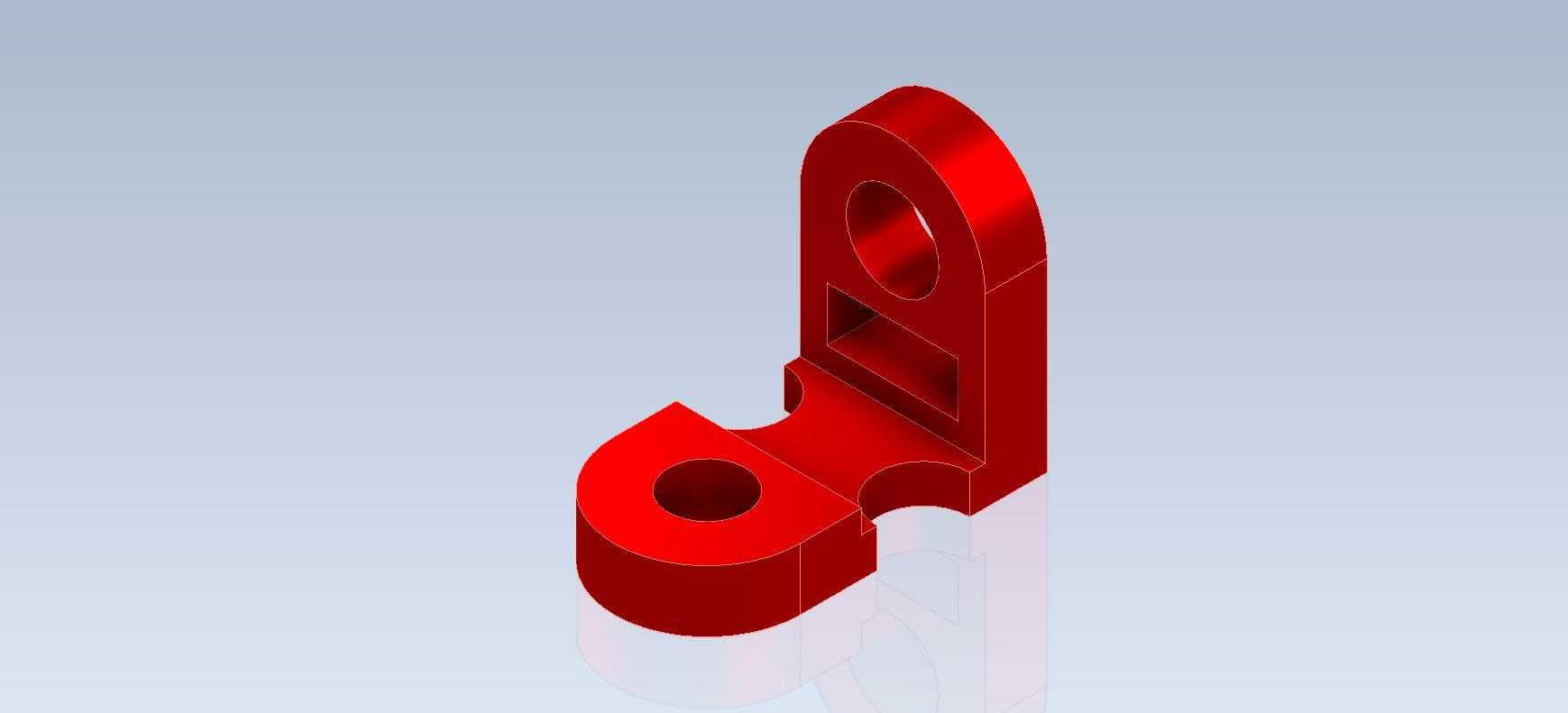

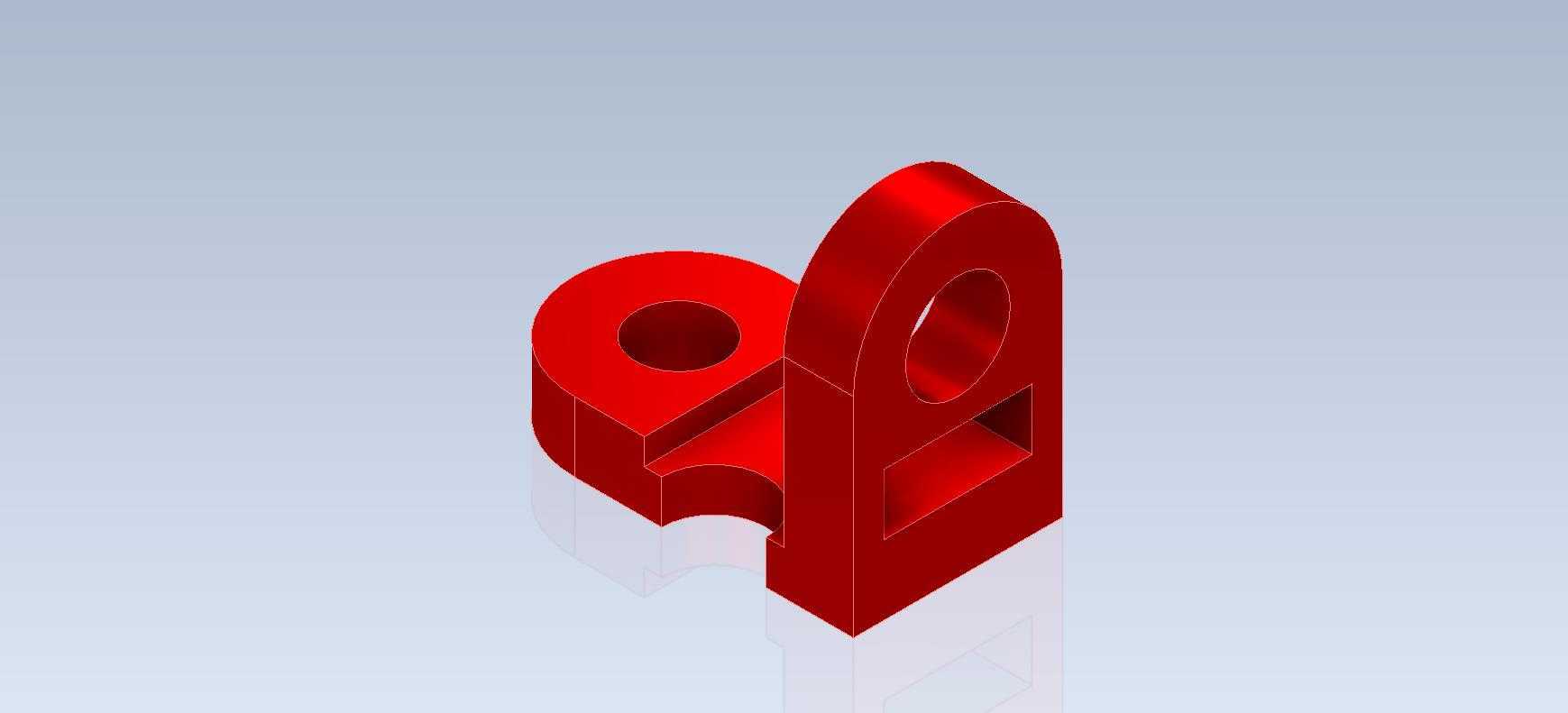

　　从结构设计逻辑来看，零件整体采用一体化铣削成型的结构思路，没有额外的拼接装配面，避免了多零件装配带来的累积误差，整体轮廓为垂直相交的L型布局，竖直段设置有带沉台的铰接通孔，孔位边缘做了圆角过渡处理，一方面是消除加工过程中的应力集中，避免零件在受交变载荷时出现裂纹，另一方面沉台结构可以容纳铰接销轴的端部，防止销轴转动时与周边其他部件发生运动干涉；水平段设置有同轴的圆形安装通孔，孔位周边做了加厚凸台处理，用来提升螺栓锁紧位置的局部强度，避免螺栓预紧力过大造成安装面压溃变形，竖直段与水平段的相交位置做了内凹圆弧过渡，既可以减少加工时的清根工作量，也能进一步降低转角位置的应力集中系数。

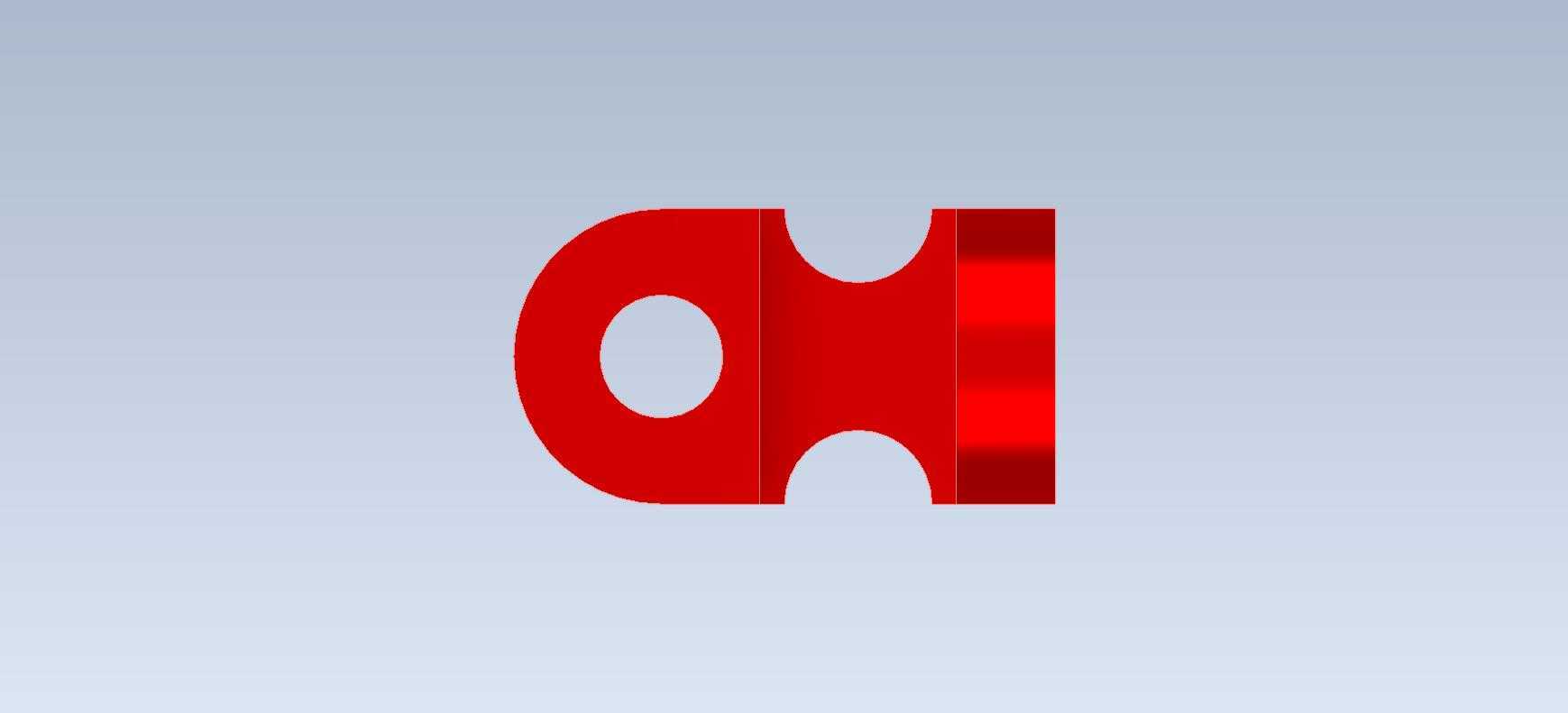

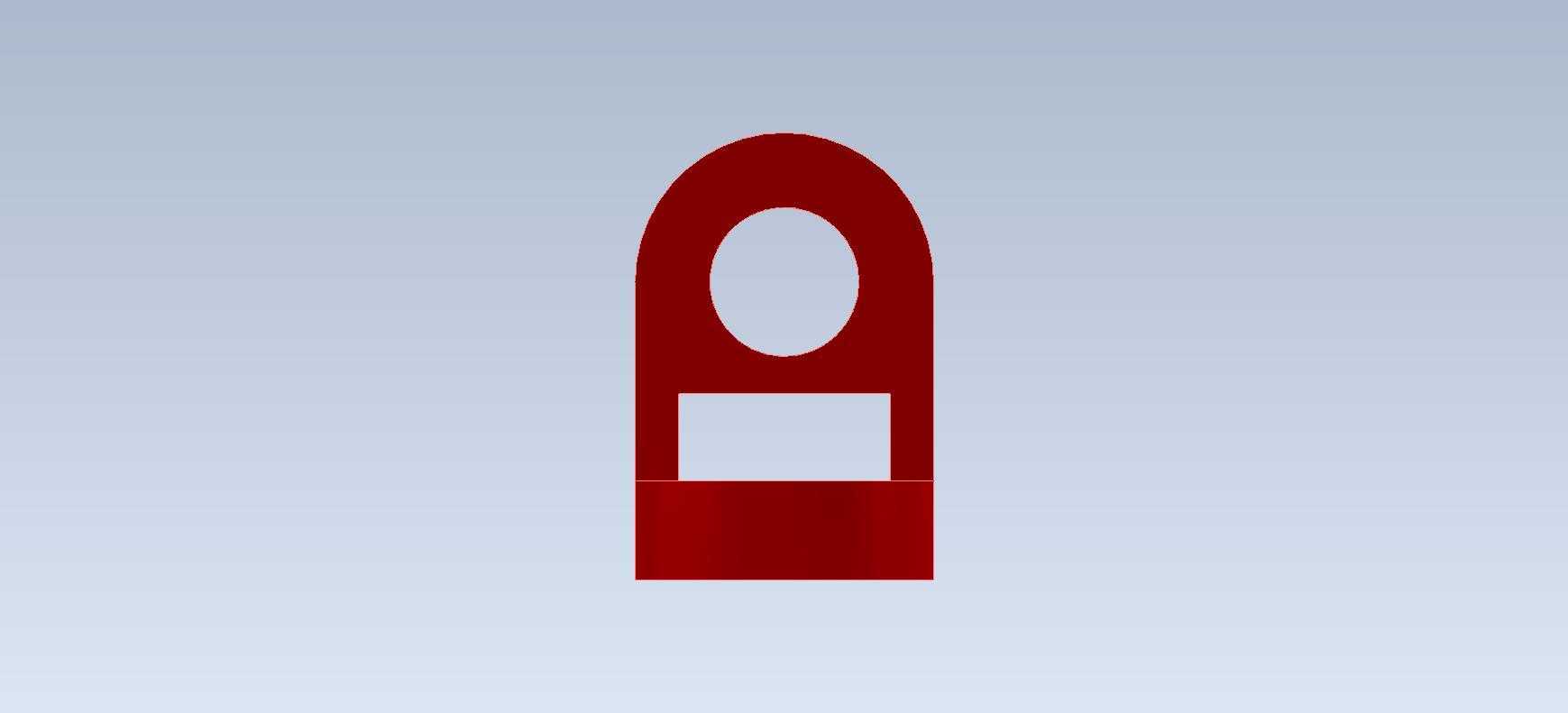

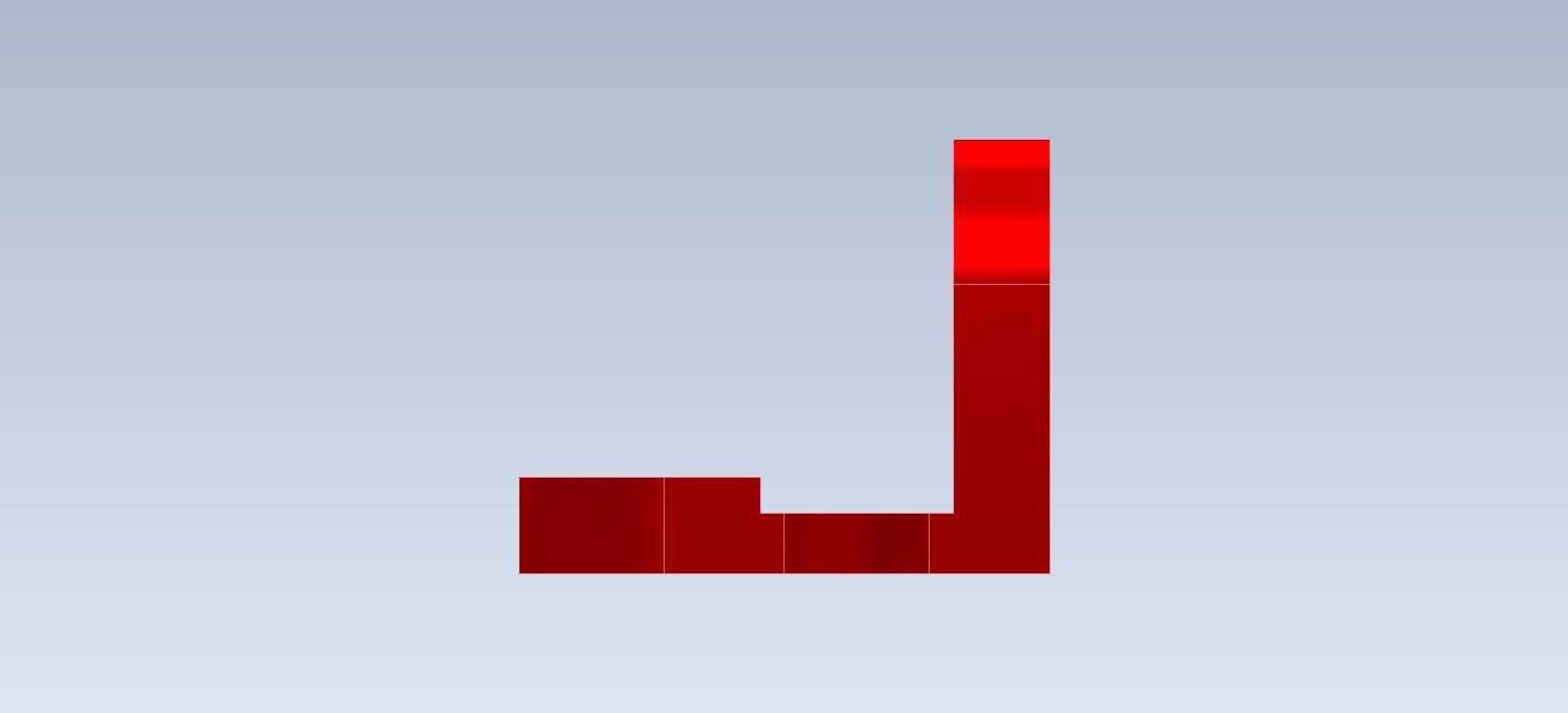

　　在安装边界方面，零件竖直段的铰接孔轴线与水平段安装孔的轴线呈空间垂直布局，两个孔位的中心距是整个零件安装时的核心定位尺寸，直接决定了铰接点与安装基准面的相对位置，设计时需要严格控制这个尺寸的公差，通常控制在±0.05mm范围内，才能保证连杆机构传动时的运动轨迹符合设计预期；零件的整体厚度均匀，所有外露棱边都做了0.5mm的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少零件装配时与相邻部件的剐蹭。水平段的安装面为精加工平面，平面度要求控制在0.02mm以内，保证安装时与基准面完全贴合，不会出现倾斜导致铰接孔轴线偏移，进而造成传动卡滞的问题；竖直段的铰接孔内表面粗糙度要求达到Ra1.6，满足与销轴转动配合的精度要求，减少转动过程中的磨损量，延长零件的使用寿命。

　　从实际使用场景的适配性来看，这类小型固定支座通常采用45号钢加工制作，表面做发黑防锈处理，适合在常温、无强腐蚀的车间环境下长期使用，单座的额定铰接载荷在500N以内，完全可以满足小型非标设备、教学实训装置、简易工装夹具的使用需求。设计过程中没有采用复杂的曲面结构，所有特征都可以通过三轴铣床一次装夹完成加工，不需要定制特殊刀具，加工工艺性好，生产成本较低，同时零件的结构对称度较好，建模过程中可以通过拉伸、切除、圆角等基础特征完成，非常适合作为三维建模的基础练习案例，帮助初学者掌握零件建模时的基准选择、特征顺序规划、工程化细节处理的思路，理解机械零件设计中工艺性、强度、装配约束之间的平衡逻辑，避免出现只追求外观造型而忽略实际加工与装配可行性的问题。在实际选型替换时，只需要核对两个孔位的中心距、孔径大小、安装面的整体轮廓尺寸，就可以完成同类型零件的互换，不需要改动周边其他部件的结构，维护替换十分便捷。
