电源变压器配套异形连接固定结构件

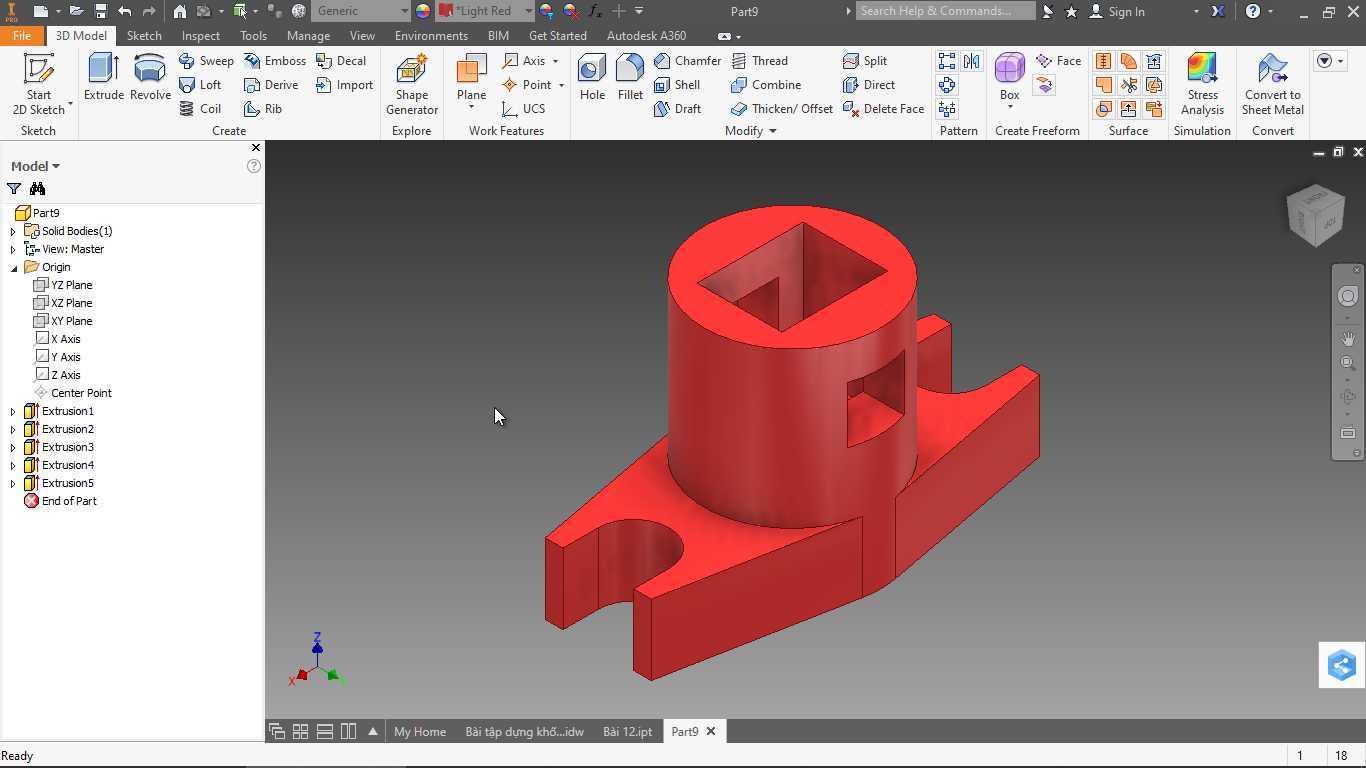

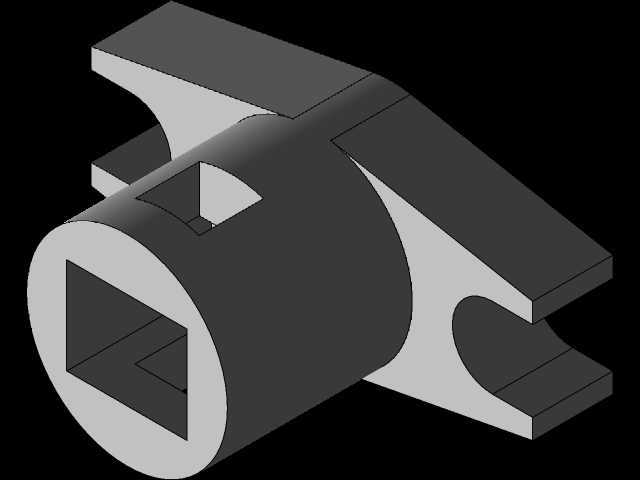

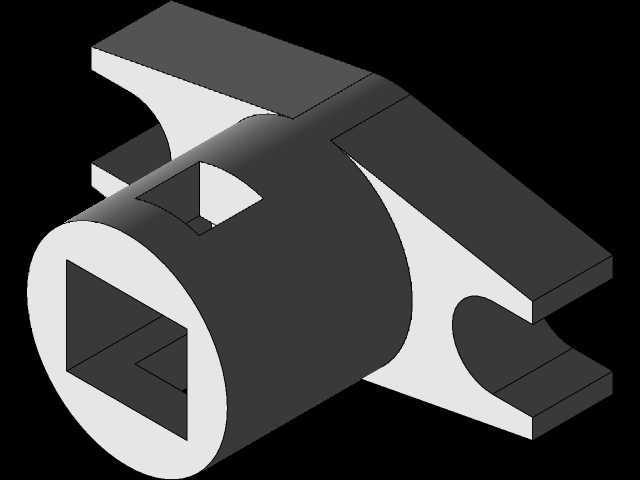

　　在中小功率工频电源变压器的装配体系中，这类异形结构件承担着绕组骨架与外部安装基座之间的衔接固定作用，日常多应用于桌面式工业控制电源、小型设备内置供电模块的组装环节，区别于常规的平板式安装支架，该零件的结构完全围绕变压器的装配公差与安装空间做了适配设计。从结构细节来看，零件主体为带中心通孔的圆柱段，顶部开设的方形沉槽并非装饰结构，而是用于卡合变压器骨架底部的方形定位凸台，装配时无需额外打胶即可限制骨架的周向转动，避免变压器在设备振动工况下出现绕组引线拉扯断裂的问题；圆柱侧壁开设的矩形通槽，是为绕组低压侧引出线预留的走线通道，槽口边缘做了0.2mm的圆角过渡，防止组装时刮破漆包线的绝缘层造成匝间短路。

　　零件底部延伸出的两个带半圆缺口的支脚，是整个结构的安装定位部分，半圆缺口的直径匹配M3规格的安装螺丝，两个支脚的间距严格对应常规EI型35变压器骨架的安装孔位，安装时可直接卡入设备壳体的预铸凸台，再通过螺丝锁紧即可完成固定，无需额外调整安装位置。设计阶段首先考量的是变压器的装配公差累积问题，圆柱段的中心通孔直径比骨架中心定位柱大0.15mm，既可以保证骨架顺利插入，又不会出现过大的装配间隙导致骨架晃动；支脚的厚度设计为2.5mm，采用PA66加30%玻纤的材质注塑成型时，该厚度可以避免零件出现缩痕，同时保证足够的结构强度，在设备承受10g加速度的冲击工况下，支脚不会出现断裂变形。

　　安装边界方面，零件整体的最大外轮廓尺寸控制在32mm×24mm×28mm范围内，完全适配EI35及以下规格变压器的安装空间，不会额外占用电源模块的内部走线空间；支脚底部与圆柱段下端面预留了0.8mm的高度差，用于贴合设备壳体的安装面，同时可以容纳安装面0.5mm以内的平面度误差，保证装配后零件不会出现倾斜。实际生产验证中，该结构的拔模斜度设置为1.5°，圆柱段外表面无需做额外的抛光处理即可顺利脱模，两个支脚的半圆缺口与安装孔的同轴度公差控制在0.1mm以内，批量装配时的不良率可以控制在0.2%以下。

　　不同于通用型的变压器固定支架，该零件的结构完全针对特定规格的电源变压器做了定制化设计，省去了装配时的额外调整工序，在小型工业电源的批量组装产线中，可以有效提升单工位的装配效率，同时降低因装配错位导致的产品不良率。零件的所有棱边都做了R0.3mm的圆角处理，一方面是为了避免注塑时出现应力集中导致零件开裂，另一方面也可以防止组装工人操作时被锐边划伤，符合电气设备结构件的安全设计规范。在长期使用的可靠性层面，圆柱段与支脚的衔接位置做了1mm的圆角过渡，避免应力集中导致的断裂问题，经过1000小时的高低温循环测试，该结构件在-20℃到85℃的工作环境下，尺寸变形量不超过0.05mm，完全满足工业级电源设备的长期使用要求。
