带安装孔圆弧槽支撑固定机械零件

　　这类带半圆弧容纳槽的块状支撑零件，常出现在中小型输送线、轻工装配工装、小型实验台架的轴系定位环节，主要作用是对直径匹配的圆轴、导杆类构件提供侧向承托与径向限位，避免轴件运行过程中出现径向窜动，同时配合上方的压盖类构件即可完成轴件的轴向与径向全约束固定，相比整环式轴座，这种开式结构的拆装效率更高，不需要将轴件整体从端部穿入，可直接从径向卡入安装位，在设备维护、轴系调整场景下能大幅降低拆装工作量。

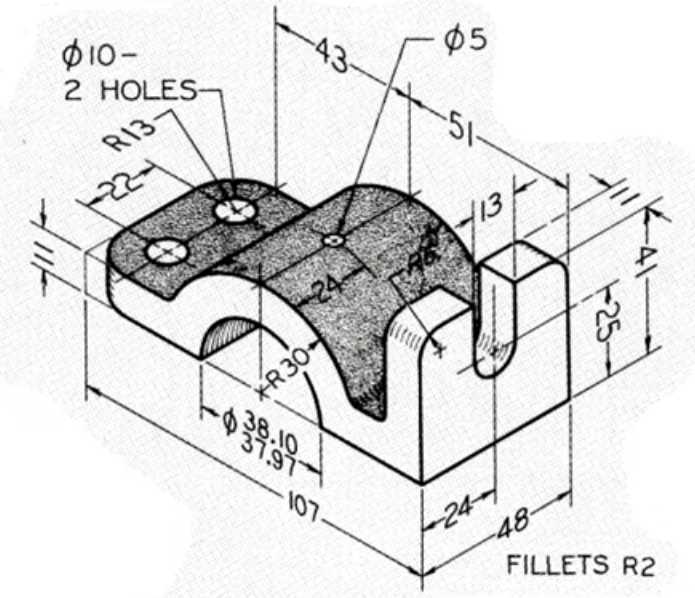

　　从结构设计逻辑来看，零件主体采用一体化铣削成型思路，底部为平整安装基面，保证与安装机架面的贴合度，避免安装后出现倾斜导致轴系卡滞；左侧延伸出带双安装孔的耳板结构，两个直径10的通孔中心距22，耳板外轮廓做R13的圆弧过渡，既消除了尖锐边角的应力集中问题，也能减少安装时与周边构件的干涉。零件中部的半圆弧容纳槽直径为38，槽底做R30的过渡圆弧，避免槽壁与底部基面交接处出现直角应力集中，提升零件长期受载下的结构强度；槽侧的凸台结构上设置直径5的定位小孔，可用于安装定位销或者注油嘴，满足轴件转动时的润滑或者装配定位需求。

　　右侧的凸起挡边高度25，与中部槽体的轴向距离13，可对轴件上的轴套、挡圈类构件提供轴向限位，防止轴件沿轴向窜动脱出支撑位。整体外形的总长为107，总宽方向尺寸48，右侧挡边的宽度24，零件顶部的安装基面到槽底的高度差经过尺寸链校核，保证轴件安装后中心高与配套传动件的中心高一致，避免出现传动偏载。所有非配合边角都做R2的圆角处理，既符合机械加工的工艺要求，避免铣削加工时出现崩边，也能减少零件搬运、安装过程中对操作人员的划伤风险。双安装孔的设计相比单孔固定，能避免零件绕安装螺栓转动，提升固定可靠性，安装时只需将零件基面贴合安装面，穿入两个M8或者M10的固定螺栓拧紧，再将轴件卡入圆弧槽，加装上方的压盖即可完成装配，不需要复杂的调整工序。

　　这类零件的建模过程需要重点关注圆弧面的相切约束、各孔位的位置度公差，以及圆角过渡的连续性，避免后续加工时出现特征断裂或者干涉问题，同时尺寸标注需要明确各安装面的形位公差要求，保证加工后的零件能直接适配对应的安装场景，不需要二次修配。在实际工况中，这类支撑件可承受中等径向载荷，适用于线速度不高的轴系支撑场景，比如小型传送带的托辊支撑、工装夹具的导杆定位、小型设备的操作手柄转轴座等，结构简单可靠，加工难度低，可采用45号钢铣削成型后做发黑防锈处理，也可采用铝合金加工用于轻量化要求的设备场景，适配性较强。
