立式L型带腰孔安装支撑固定座结构

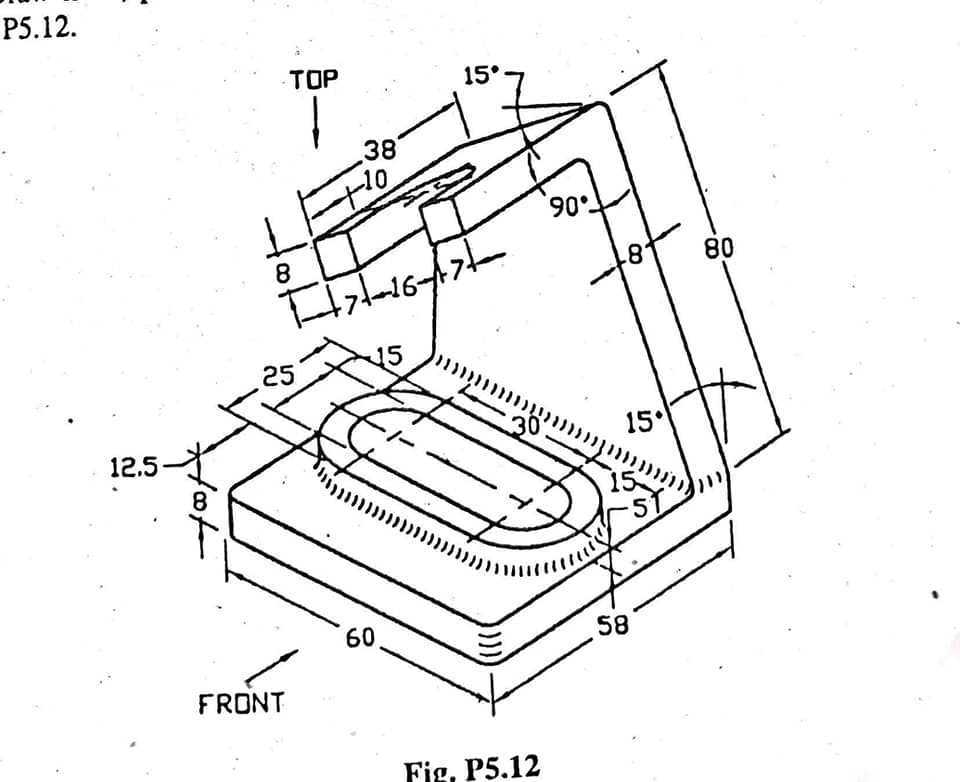

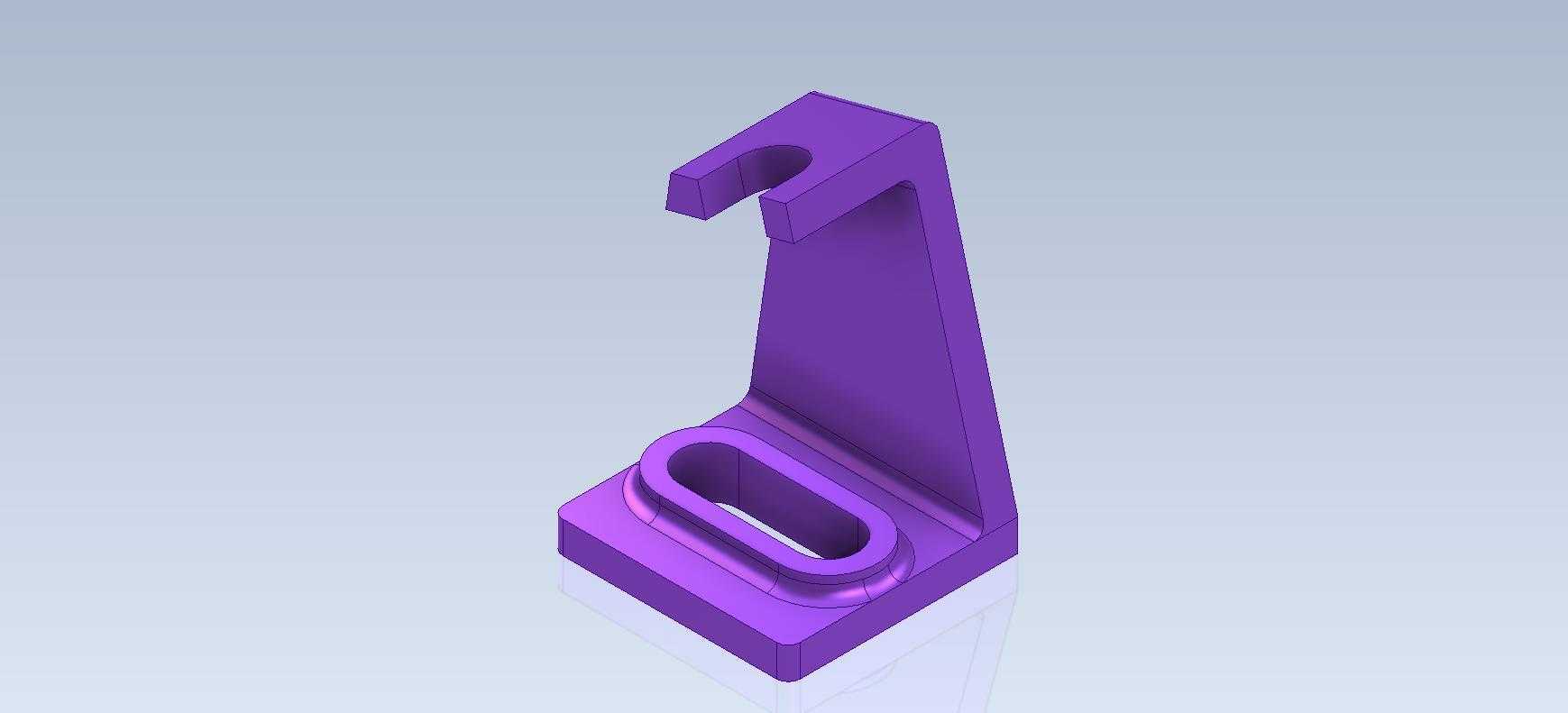

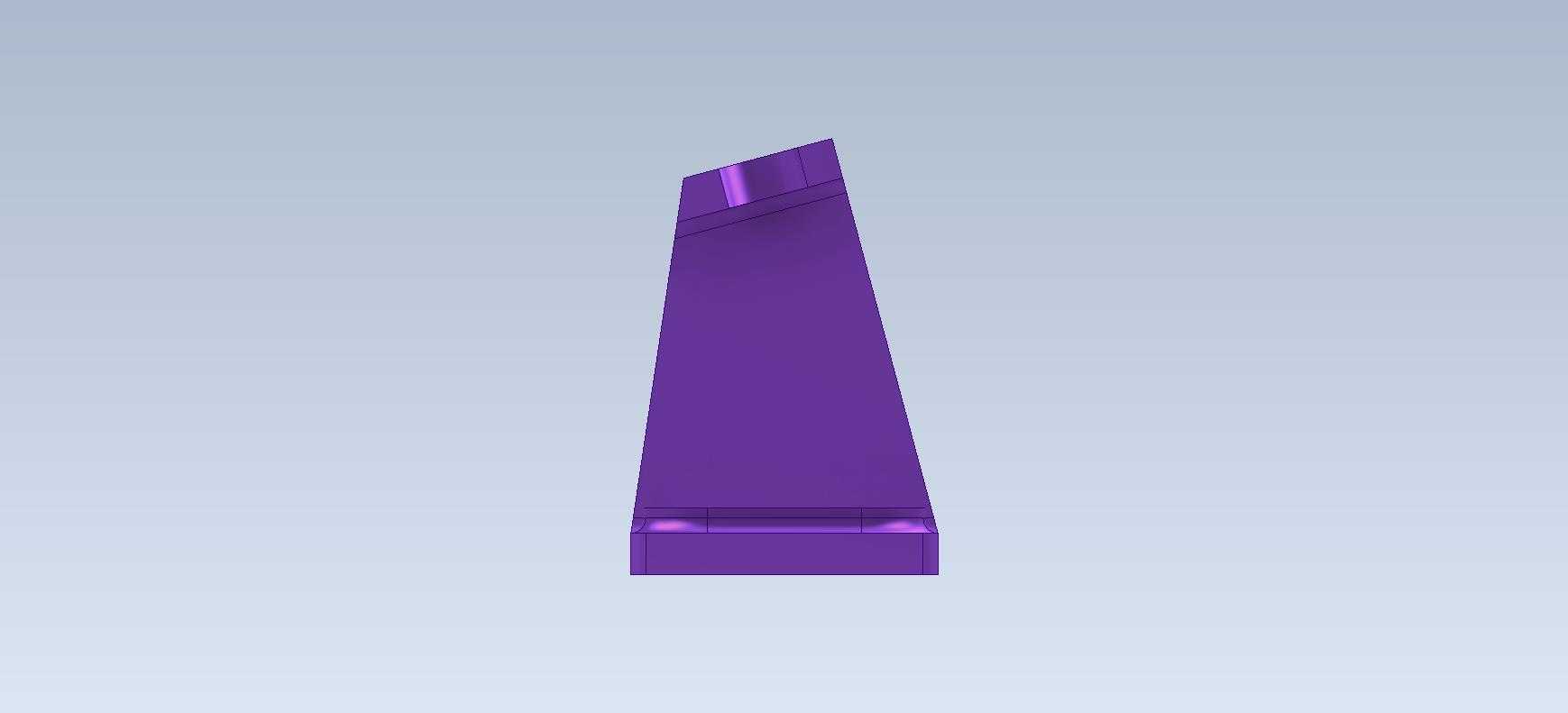

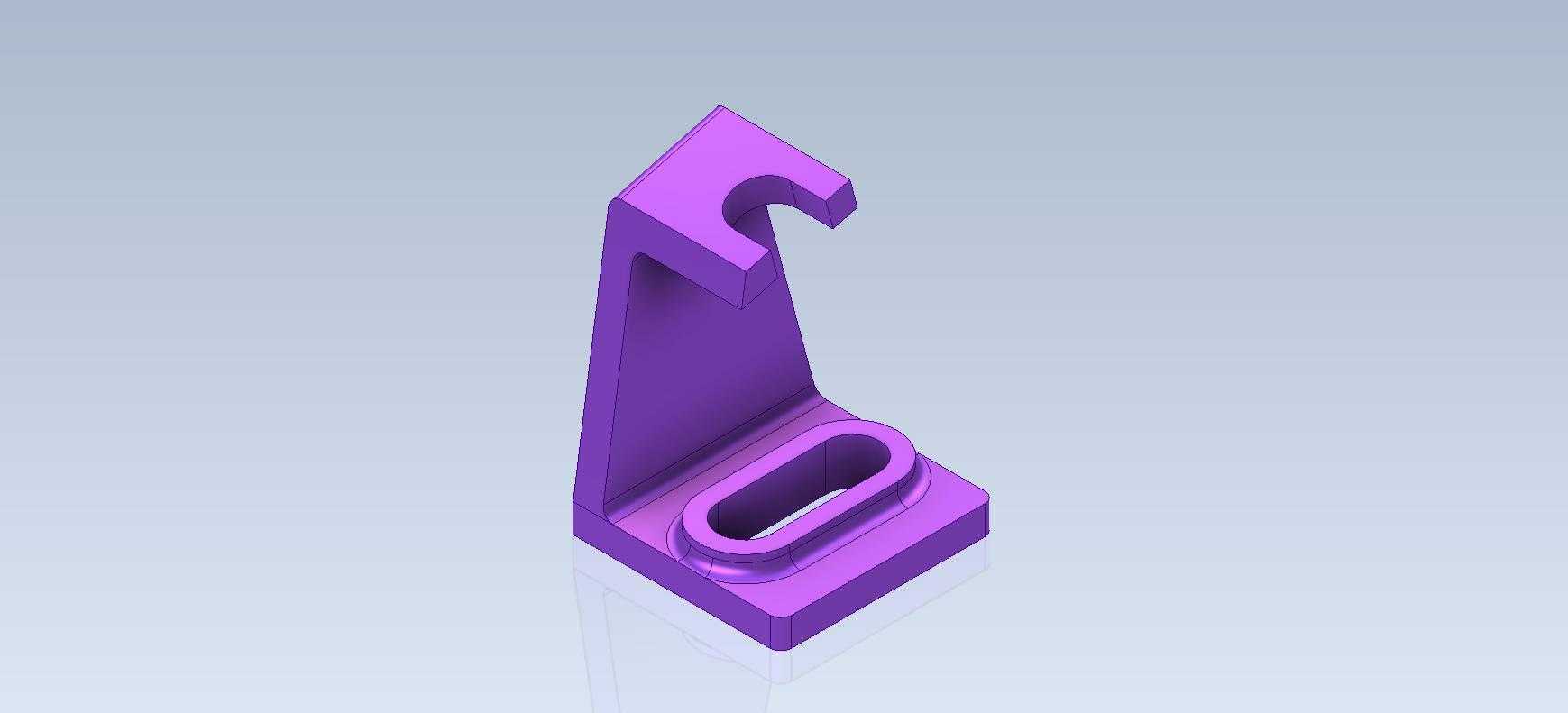

　　这款立式支撑固定座在小型自动化生产线的工位旁定位、轻型检测设备的台面架设、教学实验台的组件挂载场景中都有极高的适配性，日常做设备改造时经常会遇到需要在现有台架上加装小型传感器、导向杆、临时走线架的需求，这类一体成型的L型支撑件不需要额外拼接角码，能直接通过底座完成固定，上部的挂钩结构可以直接承挂圆杆类构件，省去了额外设计抱箍或者卡扣的步骤。从结构设计逻辑来看，整体采用一体弯折式的L型构型，竖直支撑段做了等厚设计，保证垂直方向的承重刚性，避免挂载构件后出现侧向倾覆的问题，上部的开口挂钩做了圆弧过渡处理，既能够适配直径在适配区间内的圆杆类挂载件，也能在需要快速拆装挂载组件时直接取放，不需要额外拆卸紧固件。

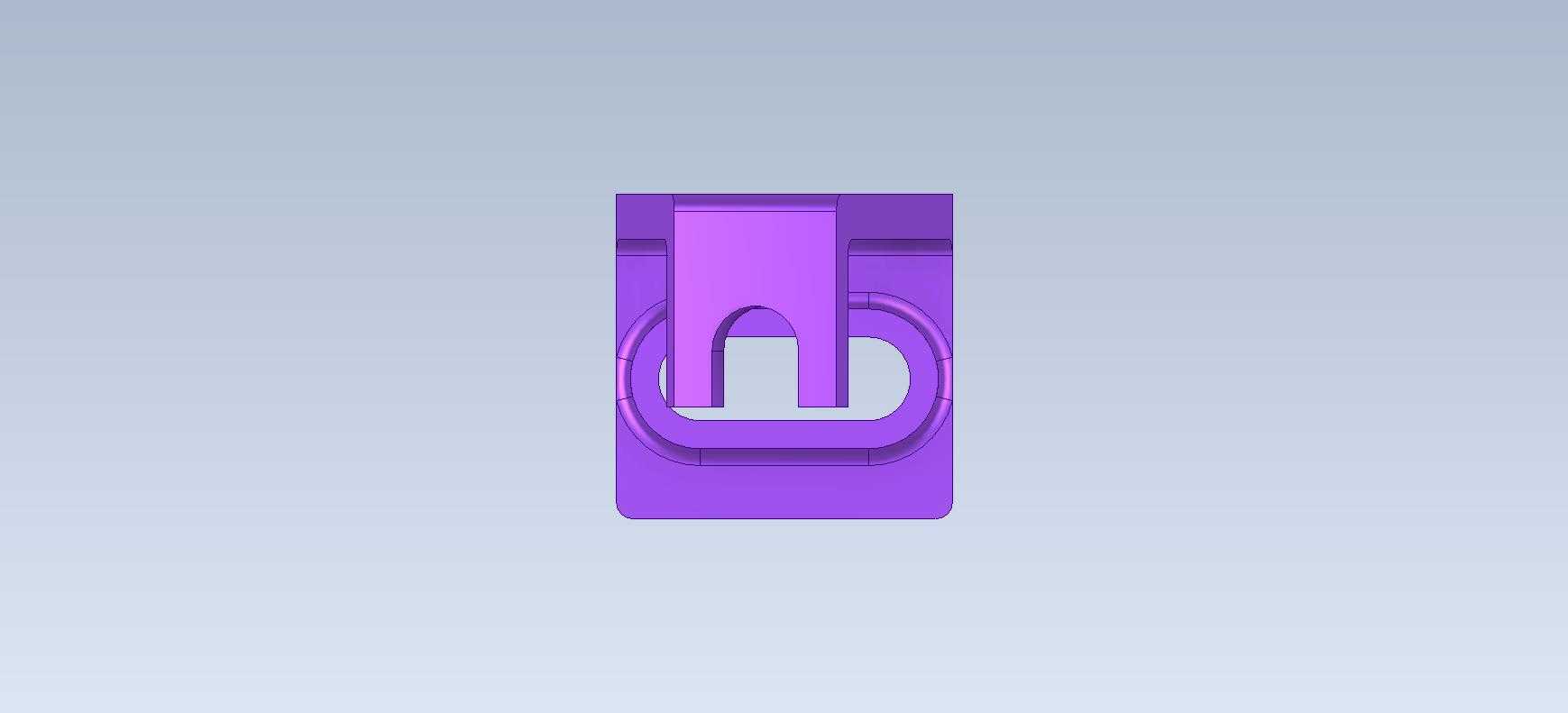

　　底座部分设计了长圆形腰型安装孔，这类孔型在现场安装时的容错率远高于圆孔，当台架上的预钻孔位存在少量位置偏差时，可以沿着腰孔的长度方向微调支撑座的固定位置，不需要重新扩孔或者补焊安装板，腰孔周边做了凸起的环形加强筋，能够分散螺栓锁紧时的压应力，避免长期受振动影响出现底座孔位开裂的问题。实际选型使用时需要注意安装边界，底座的平面尺寸要匹配安装面的可用空间，锁紧螺栓的规格要和腰孔宽度适配，竖直段的高度要匹配挂载构件的离地间隙，避免挂载件和下方台面发生干涉。

　　设计这类零件时，首先要确认挂载载荷的大小，以此来确定竖直支撑段的壁厚，壁厚过薄会导致受力后出现弯曲变形，壁厚过大则会增加不必要的材料成本和零件重量；挂钩处的开口尺寸要略大于挂载圆杆的直径，预留0.2到0.5毫米的装配间隙，方便杆件的取放，同时开口边缘要做倒圆角处理，避免装配时刮擦杆件表面的防腐涂层。底座的腰孔长度一般设置为安装螺栓直径的2.5到3倍，保证足够的位置调整余量，腰孔的两端圆弧半径要和螺栓半径匹配，避免螺栓锁紧时出现偏斜。零件的所有棱边都做了小尺寸倒角处理，一方面是去除机加工或者3D打印过程中产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升零件的抗疲劳寿命。

　　在三维建模过程中，要优先保证支撑面的平面度要求，底座的安装底面和竖直段的正面要保持垂直，公差控制在机械设计常用的IT9级即可，满足普通工装的使用需求，不需要追求过高的加工精度造成成本浪费。这类支撑件如果采用金属材质加工，一般选用6061铝合金或者Q235钢做表面喷塑处理，兼顾重量和防腐需求，如果是用于教学练习或者原型验证，采用PLA或者ABS材料3D打印也能满足轻载场景的使用要求。实际装配时，底座和安装面之间可以加装薄橡胶垫，一方面能够增大摩擦力提升固定稳定性，另一方面也能吸收设备运行时产生的微小振动，避免螺栓长期受振动出现松脱。挂钩位置如果需要长期固定挂载件，可以在挂钩侧面加工一个螺纹顶丝孔，通过顶丝锁紧挂载的圆杆，防止杆件在挂钩内转动或者滑脱，不需要额外增加抱箍结构，整体结构更加简洁紧凑。
