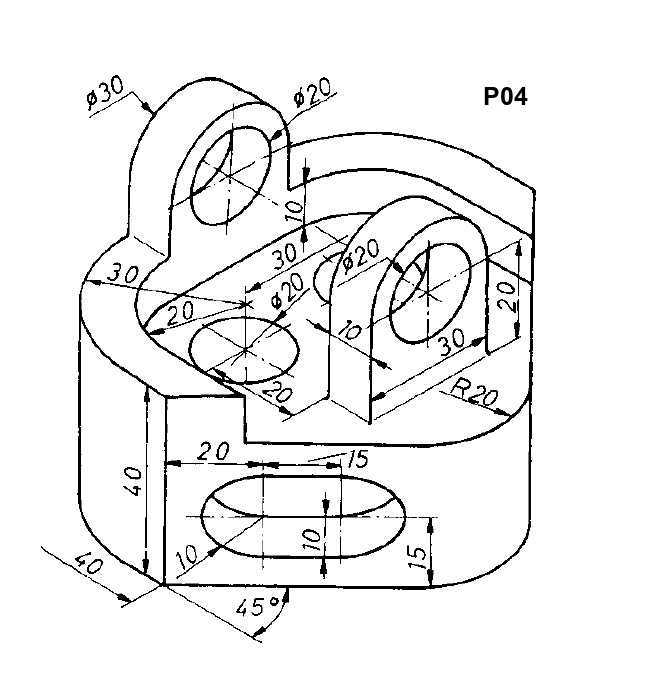

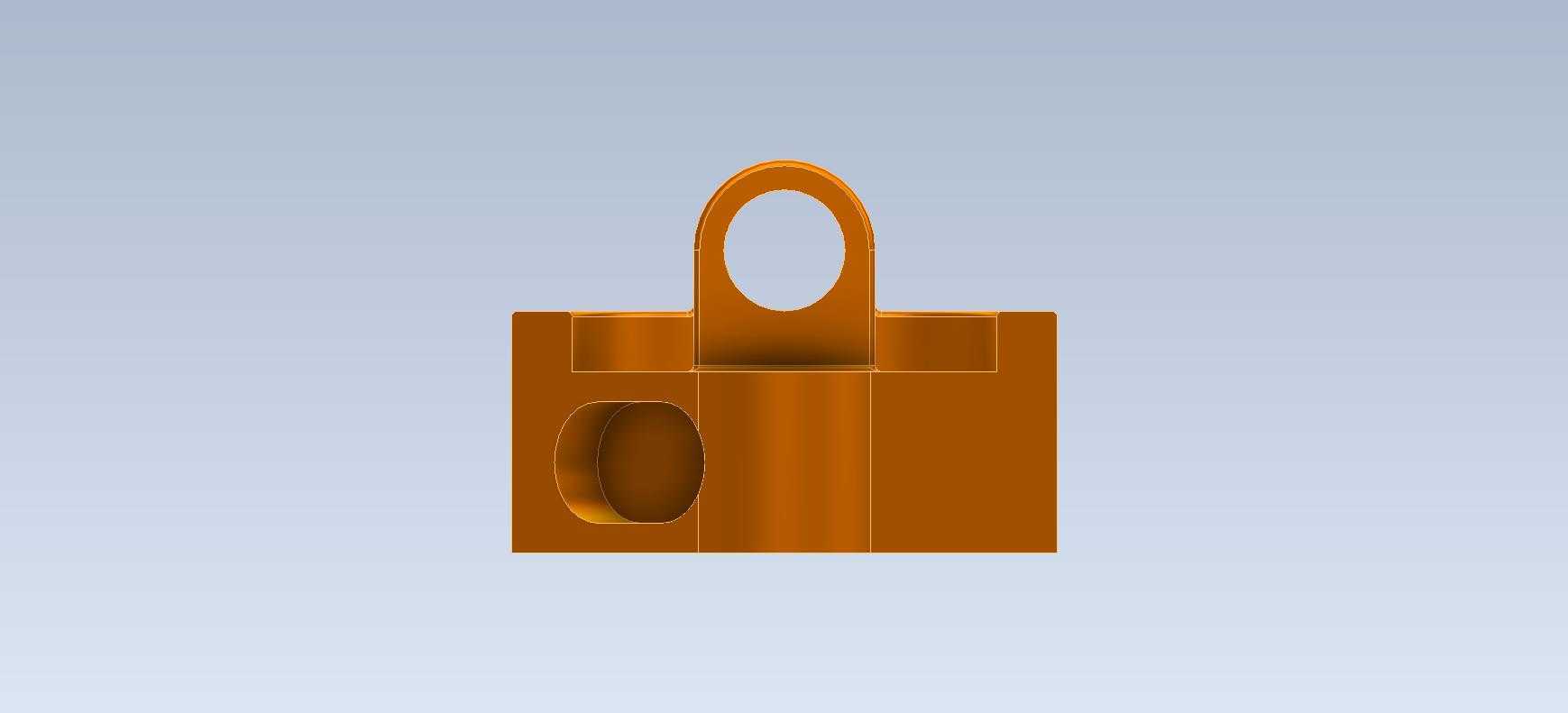

带双耳吊环的异形腔体结构练习件

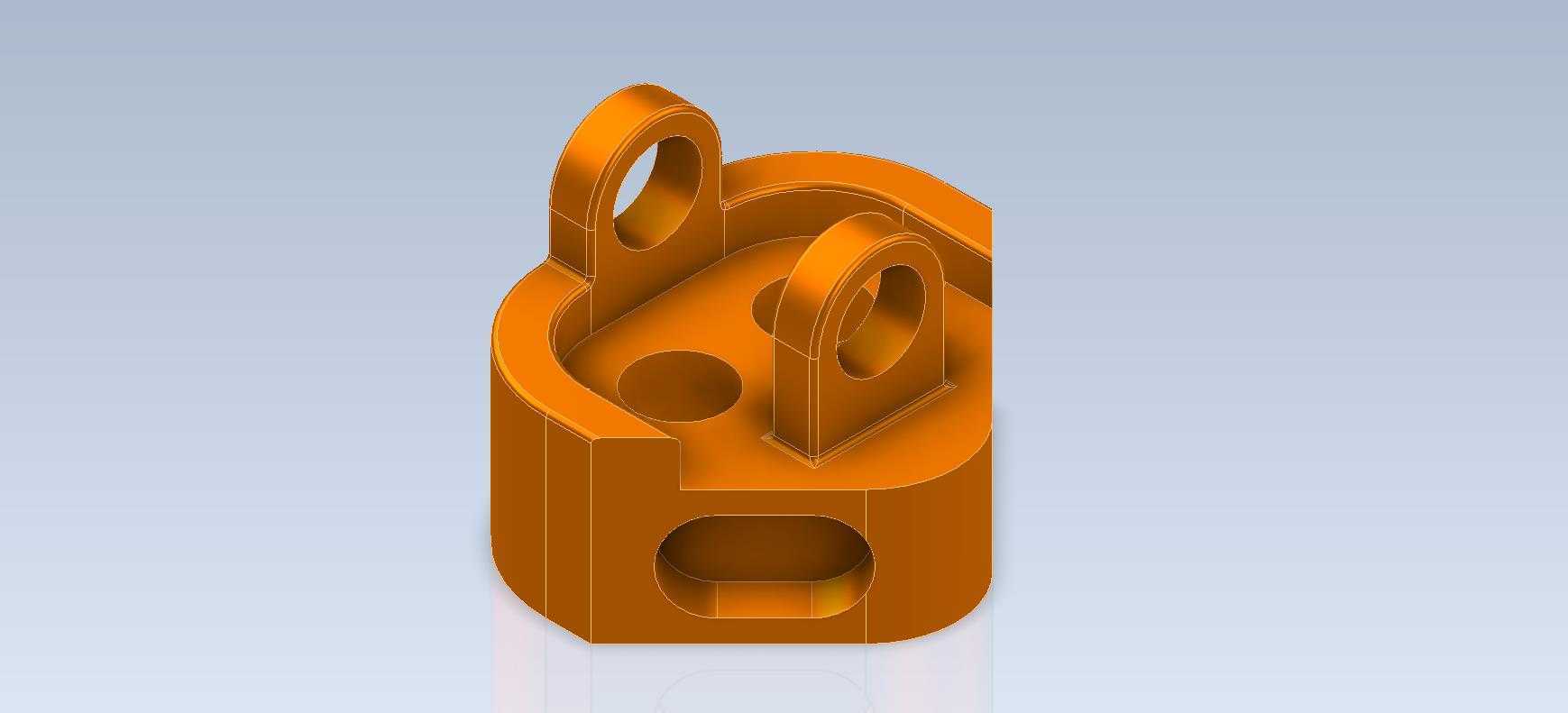

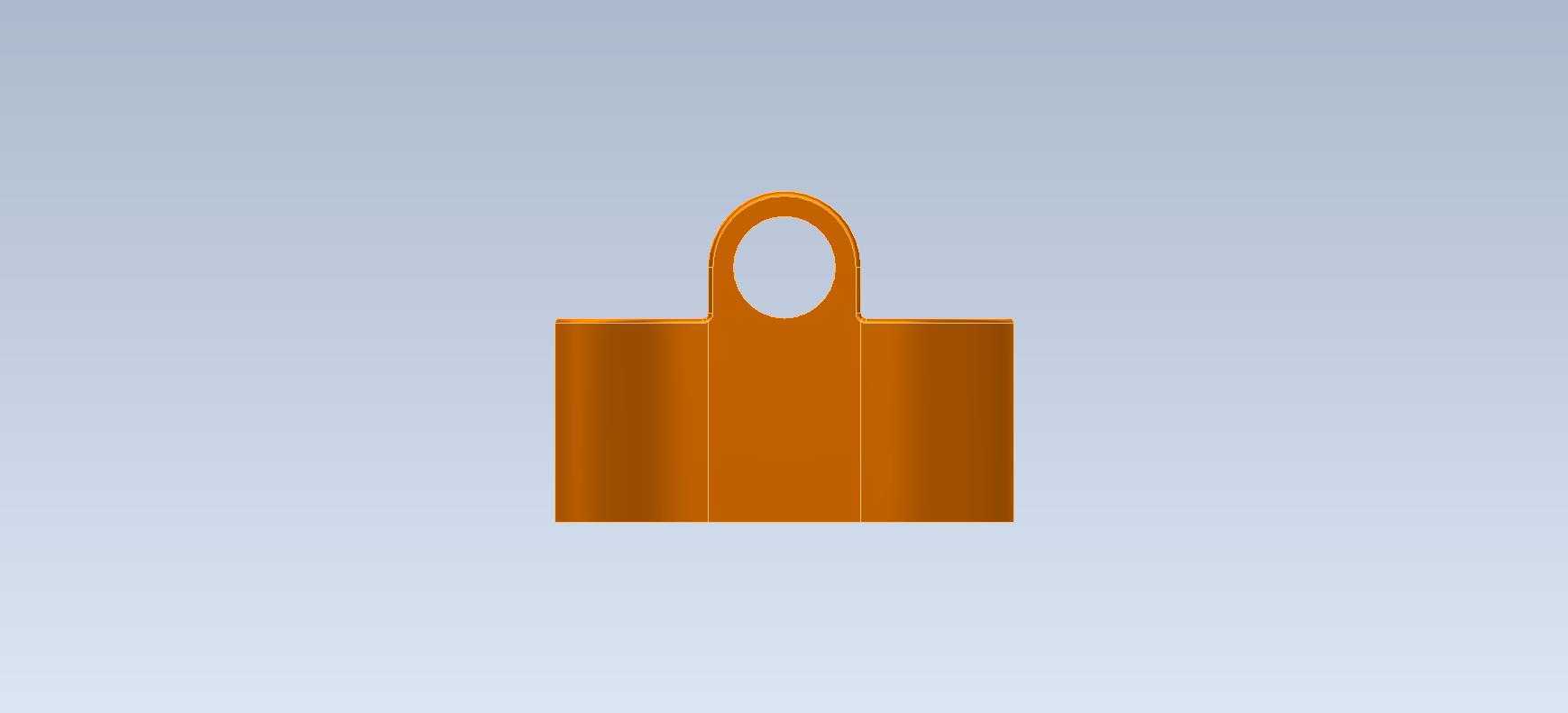

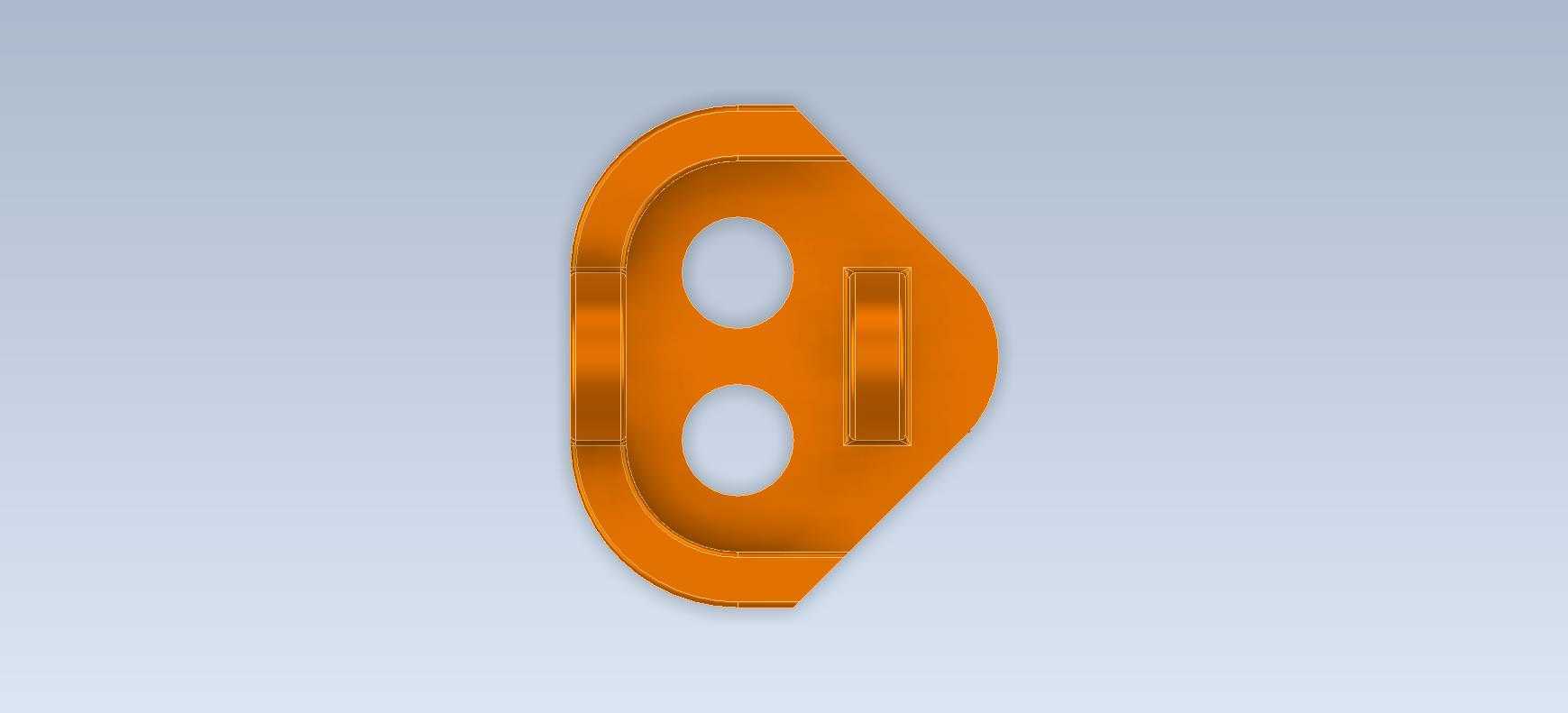

　　这个异形腔体结构件在小型机电设备的走线固定、小型气动元件的安装基座场景中十分常见，日常做建模练习时选这类结构，能覆盖大部分实体建模里的拉伸、切除、圆角、阵列等常用命令，对新手熟悉建模逻辑很有帮助。从结构功能来看，主体的圆柱形腔体是核心容纳空间，内部预留的两个沉孔可以用来穿装固定螺栓，或者嵌入小型的定位销，保证安装后不会出现周向转动；腔体侧壁开出的方形通孔，一方面是给内部走线或者小型拨杆预留活动空间，另一方面也能减轻零件整体重量，在对自重有要求的便携设备里，这种减重孔的设计是很常规的操作。

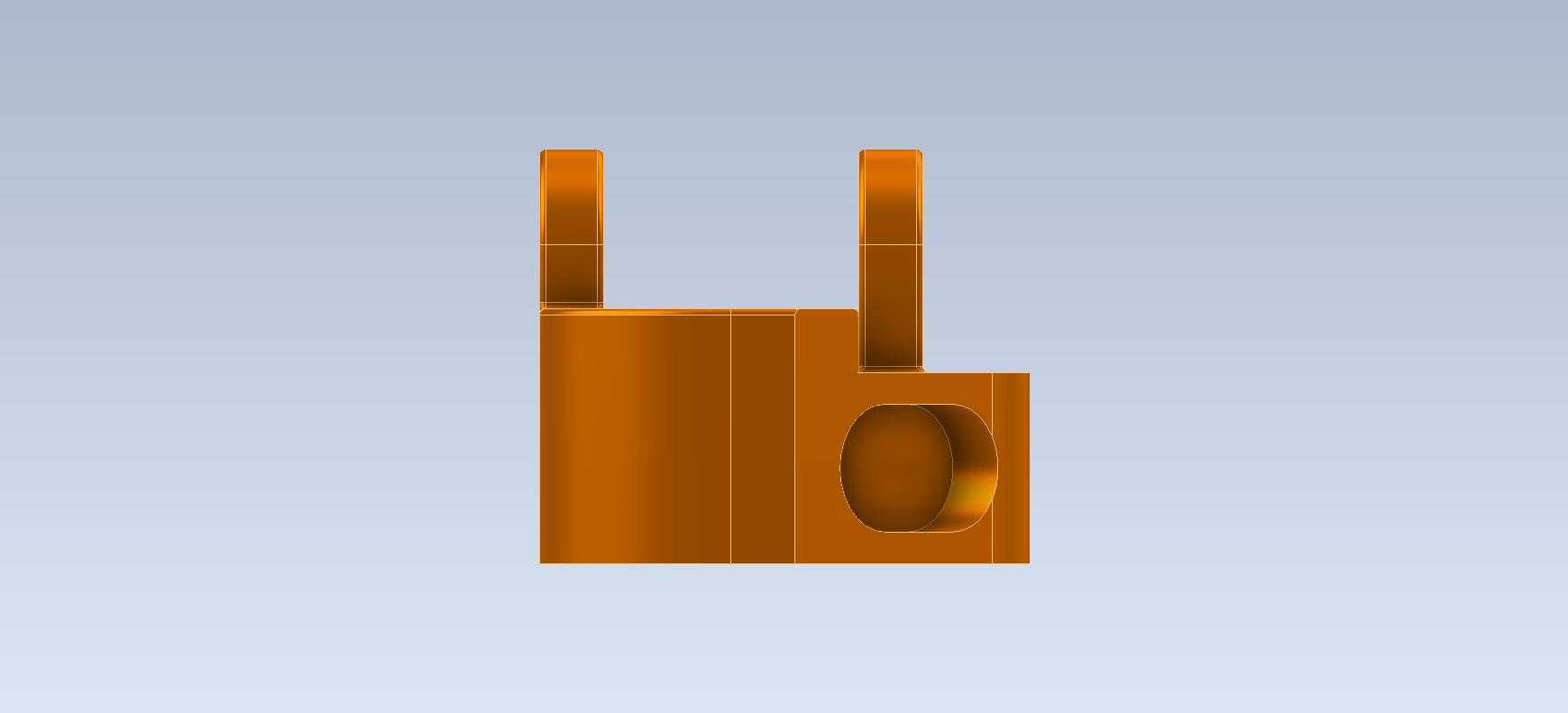

　　顶部伸出的两个带孔吊耳，是整个零件的安装受力点，吊耳的内孔做了倒角处理，避免穿装销轴的时候出现应力集中割伤销轴表面，两个吊耳的同轴度公差在建模时需要重点控制，实际加工时如果同轴度超差，销轴穿装会出现卡滞，长期受力还会出现单侧吊耳断裂的问题。设计这类零件的时候，首先要确定主体腔体的内径和深度，这部分尺寸要匹配内部容纳的元件尺寸，预留0.2到0.5mm的安装间隙，避免元件装不进去；吊耳的位置要根据整体安装的受力方向调整，尽量让受力方向沿着吊耳的筋板方向，减少悬臂受力的情况，吊耳的厚度要根据承重计算，一般小型安装座的吊耳厚度不小于5mm，才能保证日常使用不会出现变形。

　　底部的圆角过渡是很容易被忽略的细节，主体和底面衔接的位置做R3到R5的圆角，一方面是注塑或者3D打印的时候减少应力集中，避免出现开裂，另一方面也能去除加工毛刺，安装的时候不会刮伤操作人员或者相邻的零件。安装边界上，这个零件的整体外轮廓是圆柱形，最大外径不超过60mm，总高度控制在70mm以内，两个吊耳的外侧间距不超过75mm，安装时只需要在安装板上预留对应位置的两个销轴孔，再配合腔体内部的两个固定孔，就能完成牢靠固定，不需要额外设计复杂的安装支架，适配性很强。

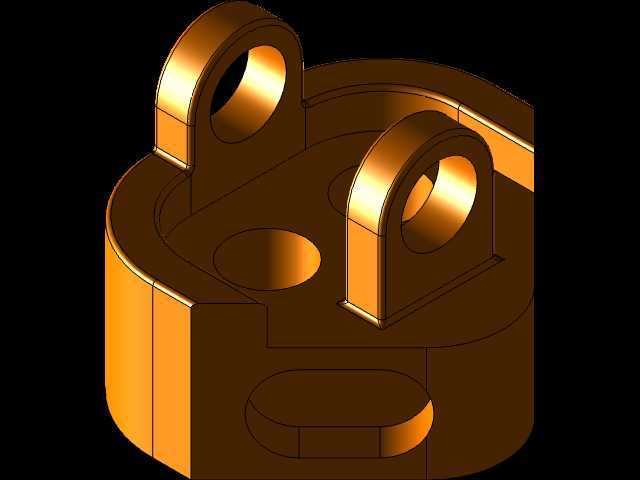

　　建模过程中，先绘制主体的圆柱草图，拉伸得到基础实体，再在顶部绘制吊耳的轮廓，拉伸后做内孔切除，接着处理腔体内部的沉孔和侧壁的方孔，最后统一添加所有位置的圆角，要注意圆角的顺序，先加小半径圆角再加大半径圆角，避免出现建模报错。这类结构虽然是练习件，但完全可以直接用到小型自动化设备的传感器安装座、小型线束的固定座、教学实验台的元件基座等场景，结构简单可靠，加工难度低，不管是用3D打印做样件，还是用铝件铣削做量产件，都能很方便地实现，不需要特殊的加工工艺，普通的三轴铣床就能完成所有机加工工序，成本控制也很有优势。
