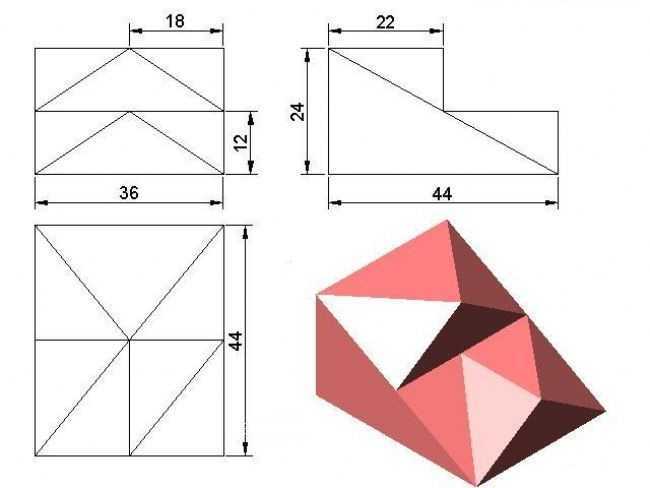

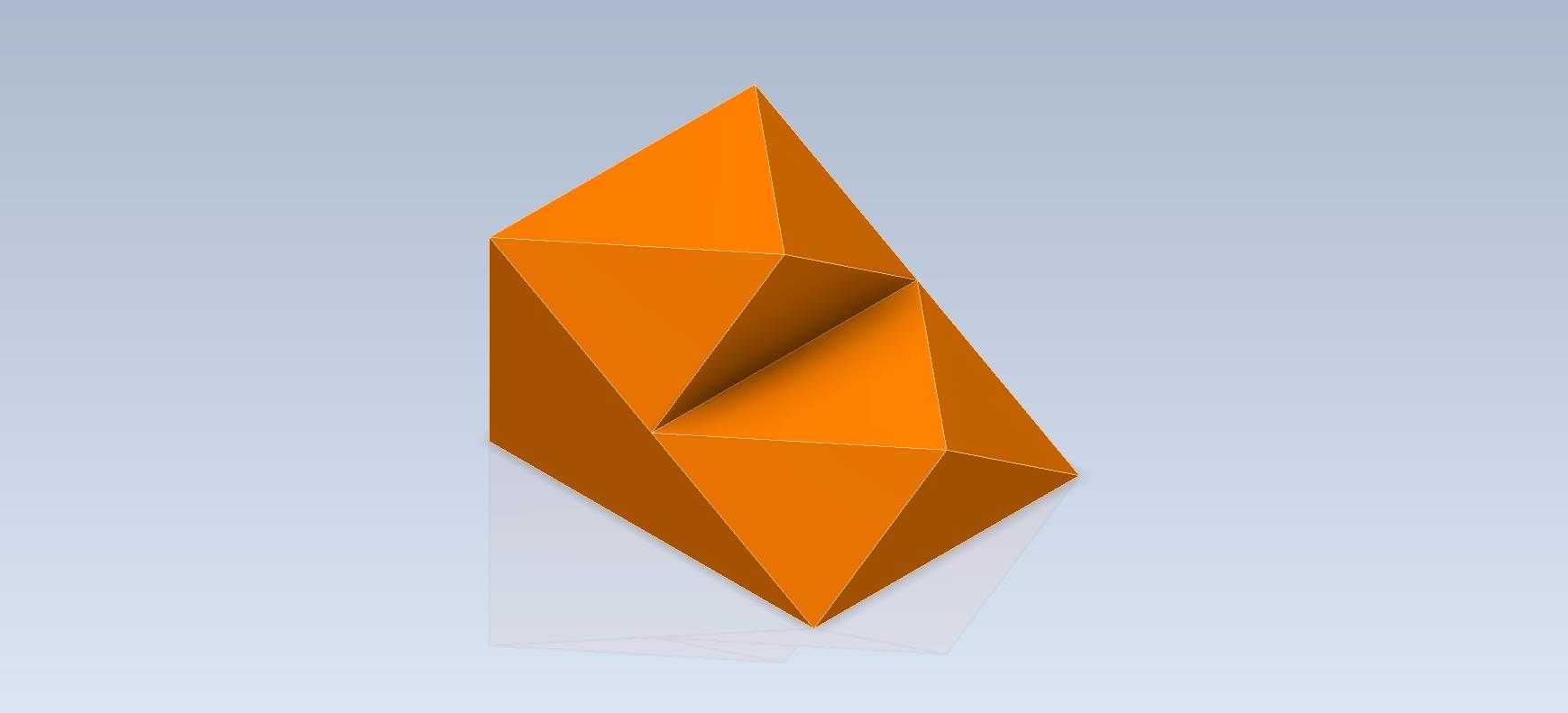

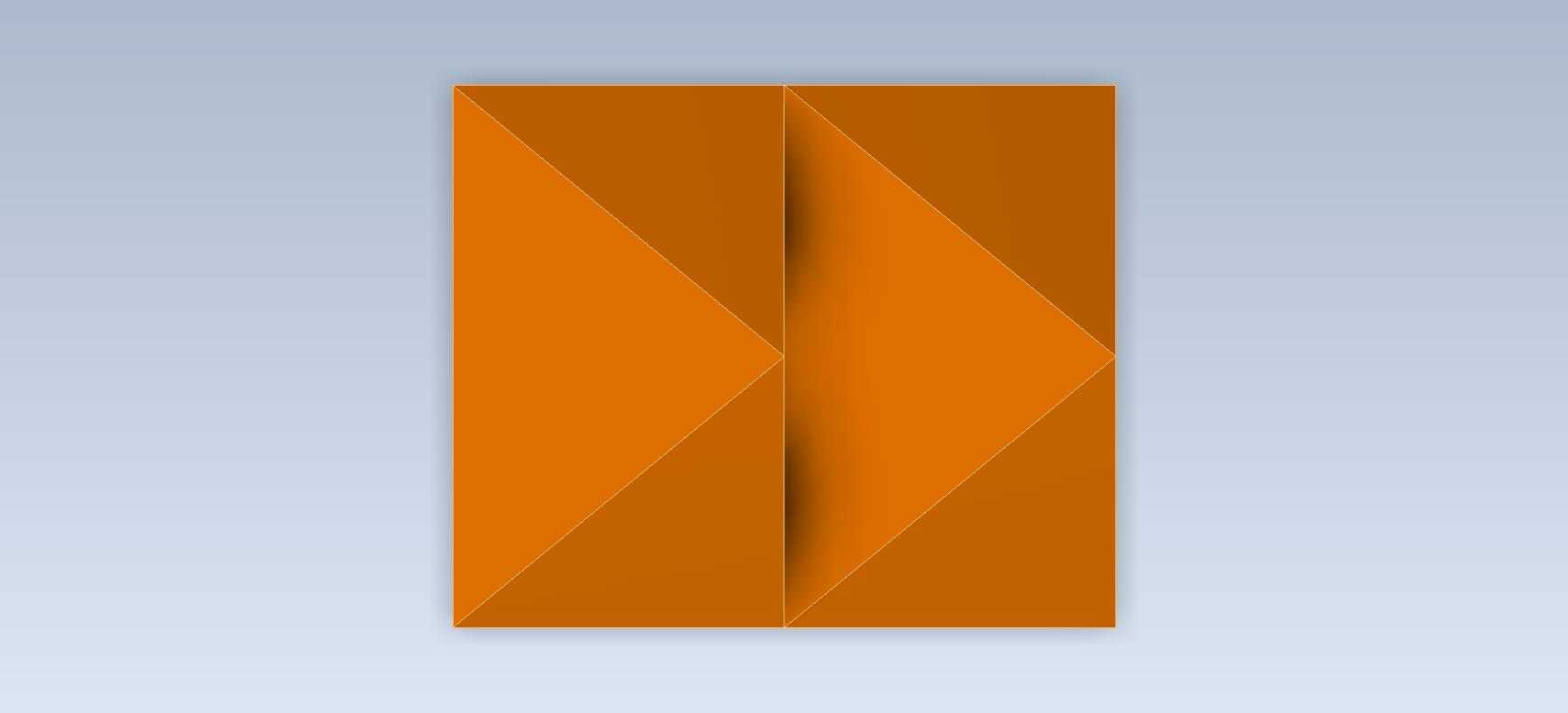

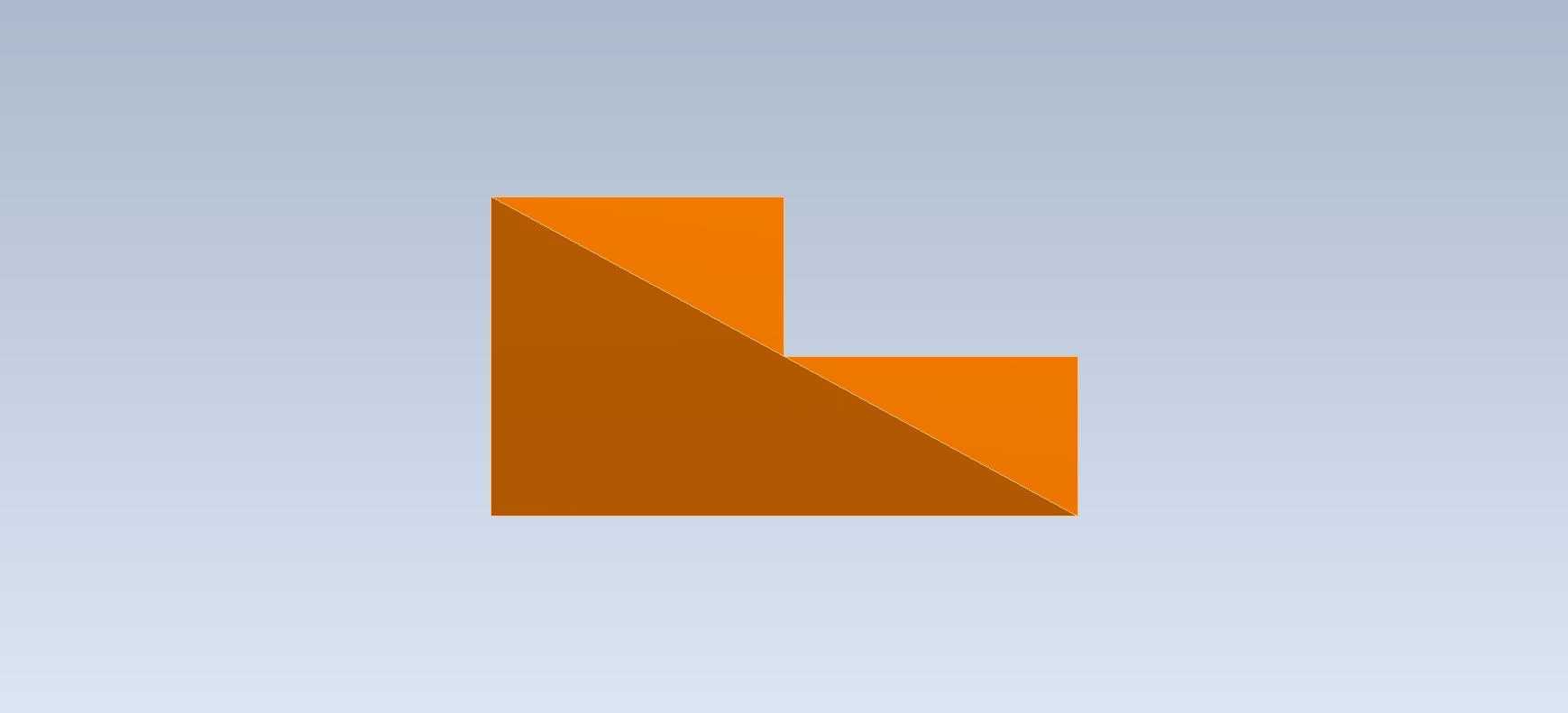

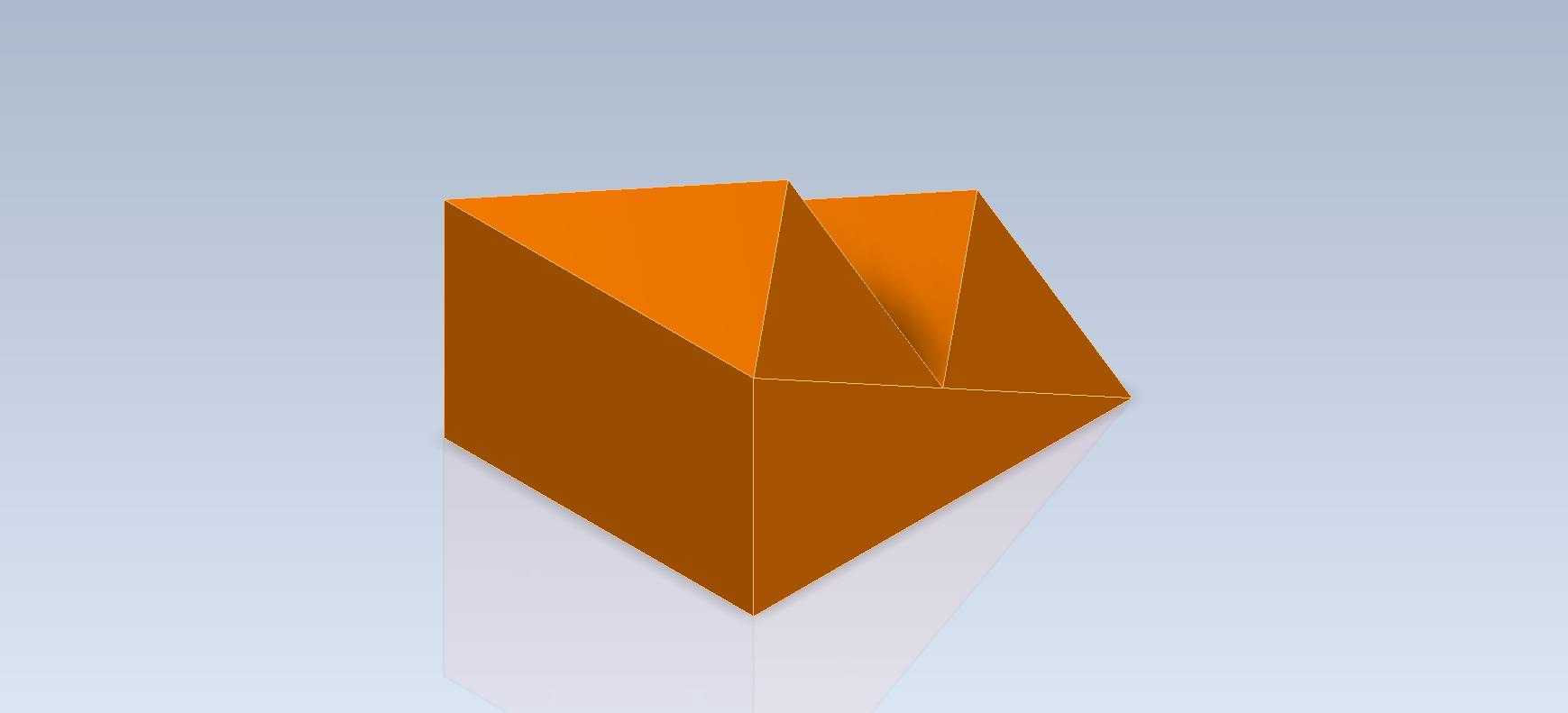

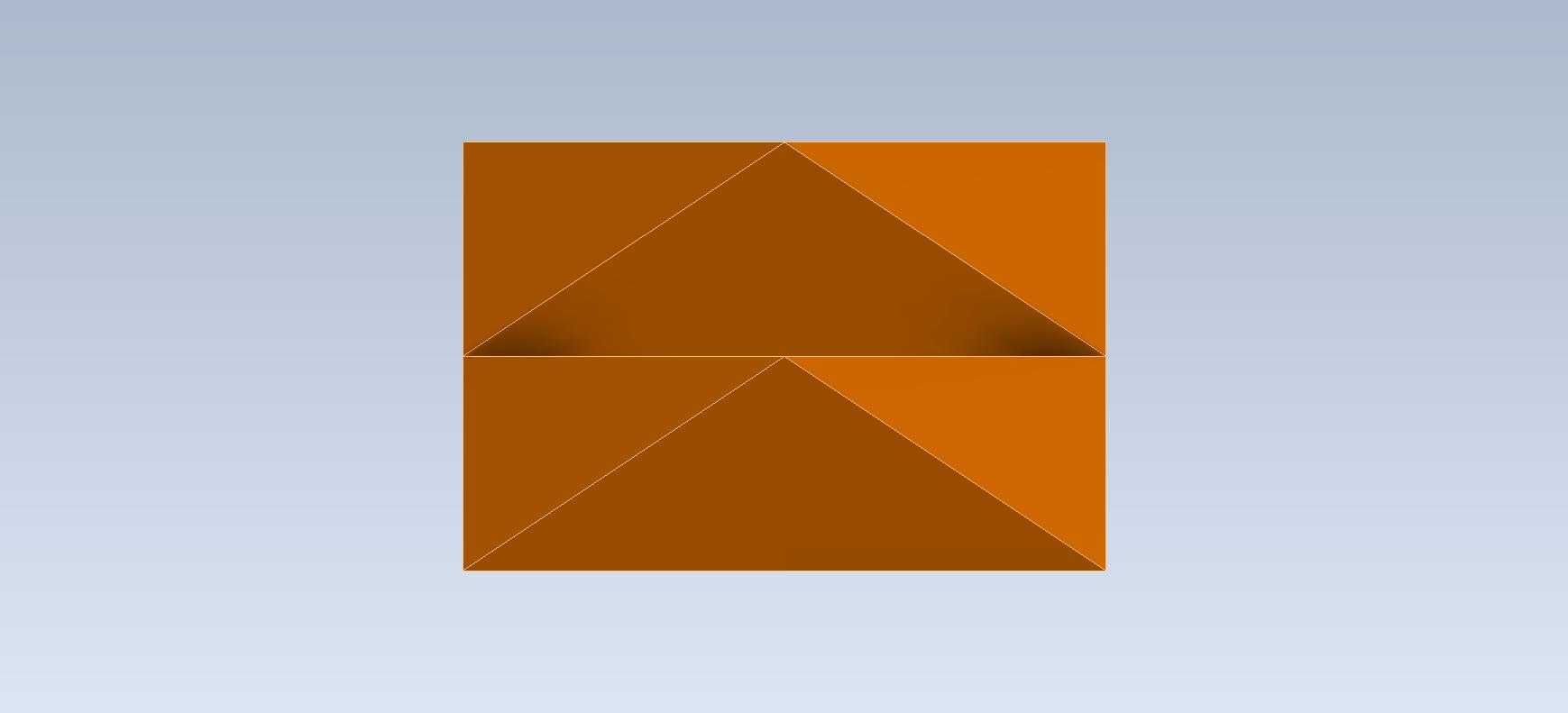

多面体切角几何造型结构练习构件

　　这类多面体切角结构的建模练习，核心是帮助结构设计人员建立空间几何构型的逻辑思维，很多刚接触三维建模的工程师容易在斜切面衔接、相邻面夹角约束上出现建模错误，要么是切面之间出现碎面，要么是实体布尔运算后产生非流形几何，导致后续无法导出用于加工的工程图，或是导入仿真软件时出现网格划分失败的问题。做这类练习的时候，首先要明确基准坐标系的定位，所有斜切面的角度参考都要基于统一的基准轴，不能每切一个面就新建一个临时参考，否则后续修改参数的时候会出现特征树报错，整个模型的参数关联性直接断裂。

　　从实际应用场景来看，这类多面体切角结构并非只存在于练习案例中，在工业设计领域，很多手持设备的防滑握柄、工装夹具的定位垫块、非标设备的导向挡块，都会用到类似的多面切角结构，一方面是避免尖锐棱角带来的操作安全隐患，另一方面是通过多面贴合的方式提升定位精度，比如在装配工位上的定位挡块，采用多面切角结构可以同时适配三个方向的工件定位，不需要额外加装多个定位销，减少装配累积误差。在设计思路上，这类结构首先要确定核心的基准实体，也就是初始的多面体基体，所有的切角操作都要基于基体的棱边进行偏移或角度约束，不能直接通过拉伸切除随意切面，要保证每个切面与相邻面的交线都是连续的，没有断开或重叠的线段。

　　很多新手建模时容易忽略安装边界的问题，做出来的多面体结构虽然造型完整，但底部没有预留安装平面，或是切面延伸后超出了预设的安装轮廓，导致实际安装时和周边零部件产生干涉。实际工程应用中，这类结构的外形尺寸需要严格匹配安装位的空间边界，比如作为设备端的防护端头使用时，最大外轮廓尺寸不能超过安装座的直径，所有切角后的棱边都要做0.5到1毫米的圆角过渡，避免应力集中，尤其是在有振动的工况下，尖锐棱边的位置很容易产生应力裂纹，长期使用会出现结构断裂的问题。建模过程中还要注意特征的顺序，先完成主体多面体的构建，再依次进行切角操作，最后做圆角和倒角处理，要是先做了圆角再切角，很容易出现圆角特征失效，或是切面与圆角面衔接处出现褶皱面，影响模型的几何精度。另外，这类结构在做工程图导出的时候，要注意斜切面的尺寸标注方式，不能只标注线性尺寸，还要标注切面与基准面的夹角，以及切面交线的位置尺寸，不然加工人员拿到图纸无法准确加工，会出现切面角度偏差，导致装配时贴合面存在间隙。

　　很多人觉得这类几何练习没有实际工程价值，其实恰恰相反，空间多面结构的建模逻辑是所有复杂机械结构建模的基础，比如后续做复杂壳体、异形工装、定制化夹具的时候，都会用到类似的切面约束、参考定位、布尔运算的操作逻辑，把这类基础结构练熟，才能在后续复杂建模中减少特征错误，提升建模效率，也能保证模型的可编辑性，方便后续根据工况需求调整尺寸参数。还要注意的是，这类结构如果用于实际加工，要考虑加工工艺的可行性，比如切角的角度不能过小，否则铣刀加工时会出现让刀现象，导致切面精度达不到要求，相邻切面的夹角如果小于30度，加工时刀具的切削阻力会大幅提升，不仅会影响加工表面质量，还会加剧刀具磨损，提升加工成本。在装配场景中，这类多面结构的配合面要保证平面度要求，一般作为定位面使用时，平面度公差要控制在0.02毫米以内，否则定位时会出现偏移，影响整个工位的装配精度。
