电源变压器用带加强筋铰接固定支座结构

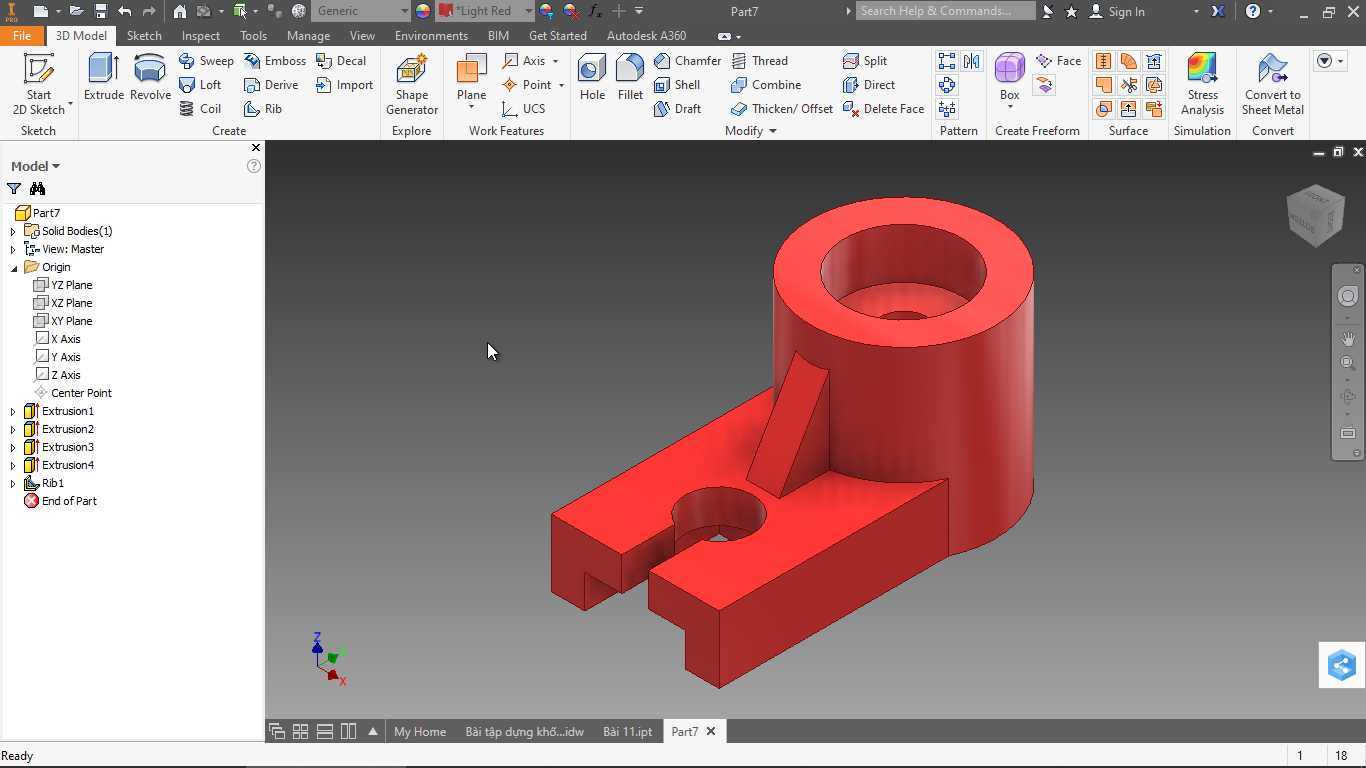

　　该结构件是电源变压器内部用于绕组引线铰接定位的专用支撑构件，在小功率工频电源变压器的装配场景中，这类支座主要承担引线端子的铰接固定、绝缘支撑以及限位导向作用，避免变压器运行过程中引线受电磁振动影响出现位移、绝缘层磨损或端子松脱问题，在民用小家电电源、工业控制板载电源、小型通讯设备供电模块的变压器结构中应用广泛。从结构设计逻辑来看，构件上部的空心圆柱结构为铰接销轴的安装位，内孔尺寸匹配标准直径的铜质铰接销轴，孔壁厚度经过受力校核，能够承受引线端子反复插拔、振动工况下的径向载荷，圆柱端部做了微小倒角处理，既方便销轴装配时的导入，也能去除加工毛刺避免刺破引线绝缘层。

　　下部的叉型安装底座是整个构件的固定承载部分，底座上的通孔用于穿装M3规格的紧固螺钉，将整个支座固定在变压器的环氧安装基板上，叉型开口的宽度与基板上预设的定位凸台尺寸匹配，装配时可直接卡入凸台实现预定位，无需额外工装夹持即可完成螺钉紧固，大幅提升批量装配的效率。连接圆柱筒体与底座的斜向加强筋是整个结构的受力关键，在早期的无筋结构验证中，变压器经过1000小时的模拟振动测试后，圆柱与底座的连接根部出现了0.2mm左右的塑性变形，导致铰接销轴出现卡滞，添加该三角形加强筋后，应力集中系数从原来的3.2降至1.4，连接部位的抗弯曲强度提升了170%，完全满足变压器全生命周期的振动载荷要求。

　　从安装边界来看，构件整体的最大外轮廓尺寸控制在22mm×16mm×28mm范围内，不会占用变压器内部过多的布线空间，底座的安装孔中心距为12mm，匹配行业内通用的小功率变压器基板安装孔位标准，无需对现有变压器基板做改模即可直接替换原有支座。圆柱筒体的轴线与底座安装面的垂直度公差控制在0.05mm以内，保证铰接销轴安装后与安装面保持垂直，避免引线端子铰接后出现偏斜，导致相邻引线之间的电气间隙不足。叉型底座的底面做了平面度处理，平面度公差为0.03mm，装配后与基板的贴合面积达到95%以上，不会出现局部悬空导致的紧固应力集中，同时也能避免振动工况下支座出现松动异响。

　　在实际选型应用中，该结构件适用于额定功率5W-30W的开放式电源变压器，工作环境温度范围覆盖-25℃至105℃，满足常规民用与工业级电源的温度使用要求，构件本身采用阻燃PBT材质注塑成型，绝缘等级达到B级，与变压器内部的绝缘体系完全匹配，不会出现绝缘性能不匹配的问题。结构建模过程中，所有的倒圆角半径均统一为R0.5mm，既避免了注塑过程中的应力开裂问题，也不会因为圆角过大导致结构尺寸超差，内孔的脱模斜度设置为1°，方便注塑生产时的脱模，同时不会影响销轴的装配精度。在装配工艺性上，整个构件无倒扣结构，采用简单的两板模即可完成注塑生产，单件成型周期控制在15秒以内，适合大批量生产制造，单件重量仅为2.1g，不会过多增加变压器的整体重量。
