多层阶梯式同轴绝缘衬套结构设计

　　做这类零件的结构设计时，首先要明确安装边界的尺寸约束：最外层阶梯的外径不能超出绕组端部的绝缘纸包覆范围，否则会在变压器浸漆过程中出现漆液流挂不均的问题，同时最外层环面的厚度要控制在3-5mm区间，既要保证抵接绕组时有足够的支撑强度，避免绕组在长期运行受振动出现端部松散，又不能占用过多的铁芯窗口空间，影响绕组的绕制余量。中间层的阶梯环面是核心的定位面，其直径尺寸要与次级绕组的内径做间隙配合，配合公差控制在H8/h7区间，安装时可以直接将绕组端部卡入阶梯面，省去额外的定位工装，提升变压器装配的效率，同时中间层环面的根部要做R0.5的圆角过渡，避免尖角位置在长期受绕组压紧力时出现应力开裂，毕竟绝缘件的开裂会直接导致绝缘性能下降，给变压器运行带来安全隐患。在电源变压器的绝缘支撑结构设计中，这类多层阶梯同轴环形零件是绕组端部定位与绝缘隔离的核心配套部件，日常做三维建模练习时，这类零件看似结构简单，实则覆盖了回转类零件建模的核心逻辑，也贴合变压器生产中对绝缘支撑件的实际功能需求。从实际应用场景来看，这类零件多采用酚醛树脂或增强尼龙材质加工，安装在变压器绕组与铁芯夹件的衔接位置，不同直径的阶梯环面分别对应不同线径绕组的端部抵接面，最内层的通孔用于穿过铁芯的穿心固定螺栓，同时保证螺栓与绕组之间的绝缘距离满足安规要求，避免爬电距离不足引发的绝缘击穿故障。

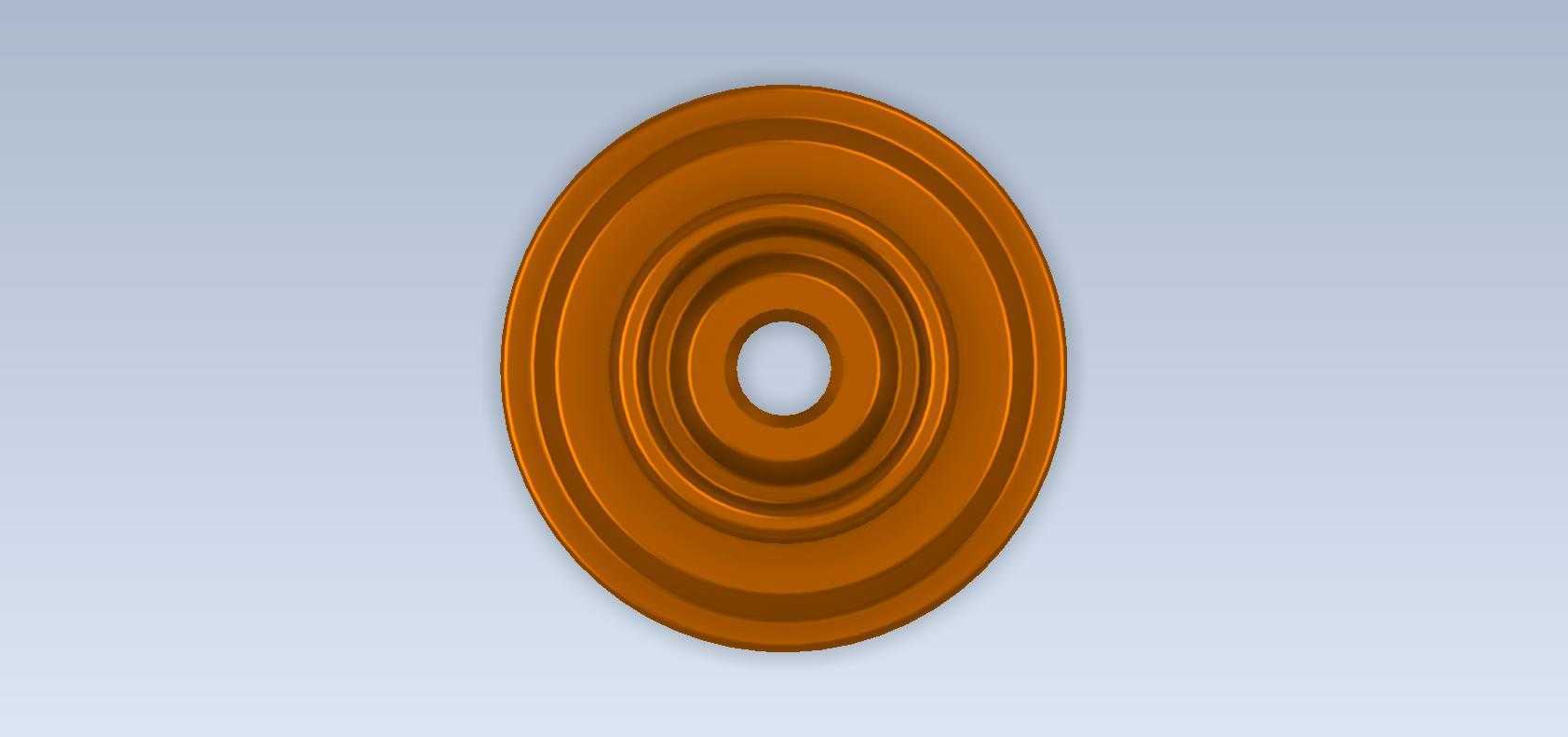

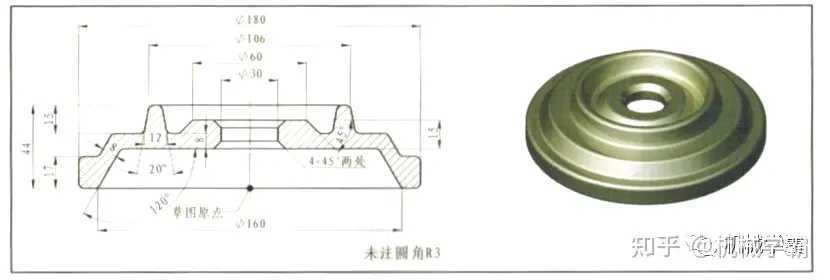

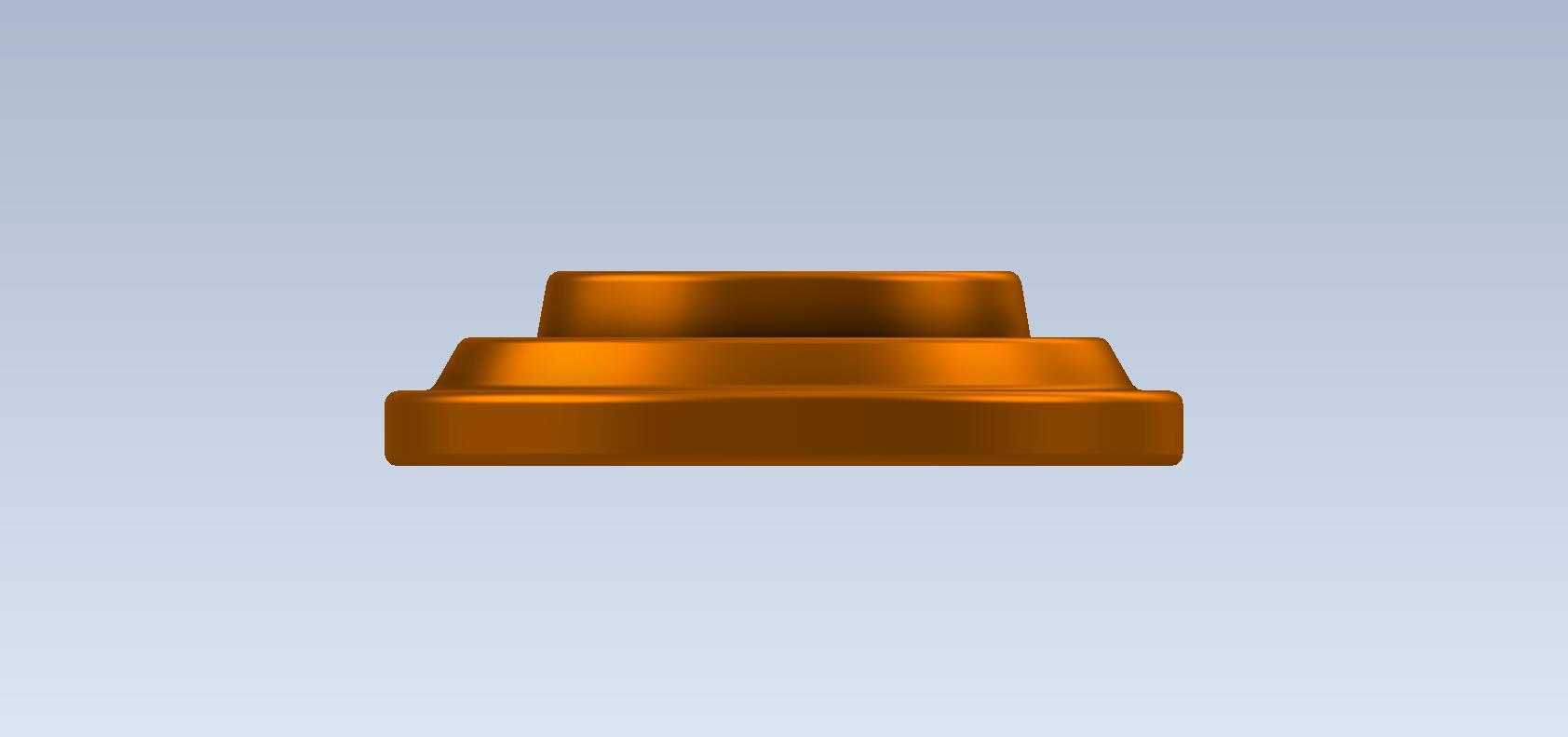

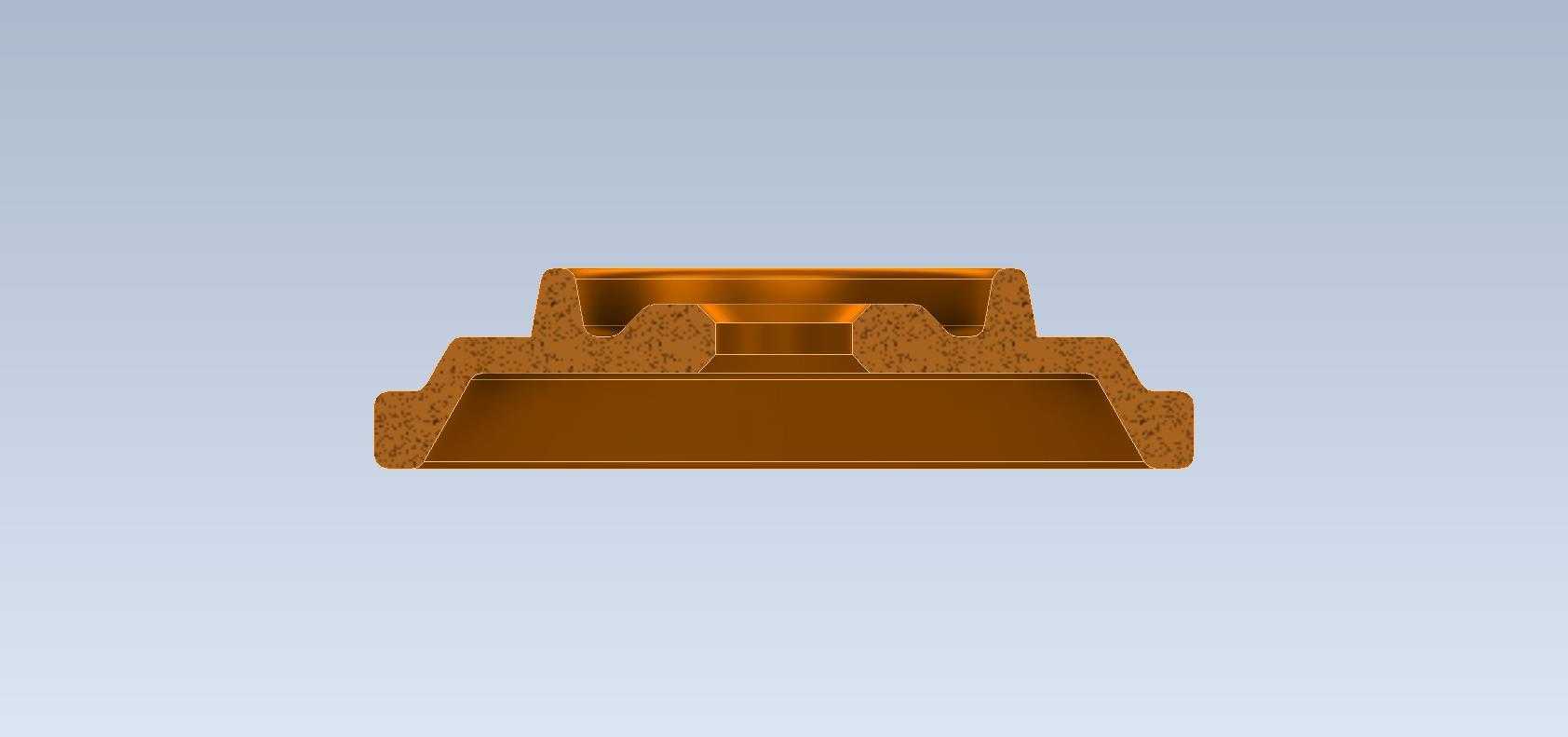

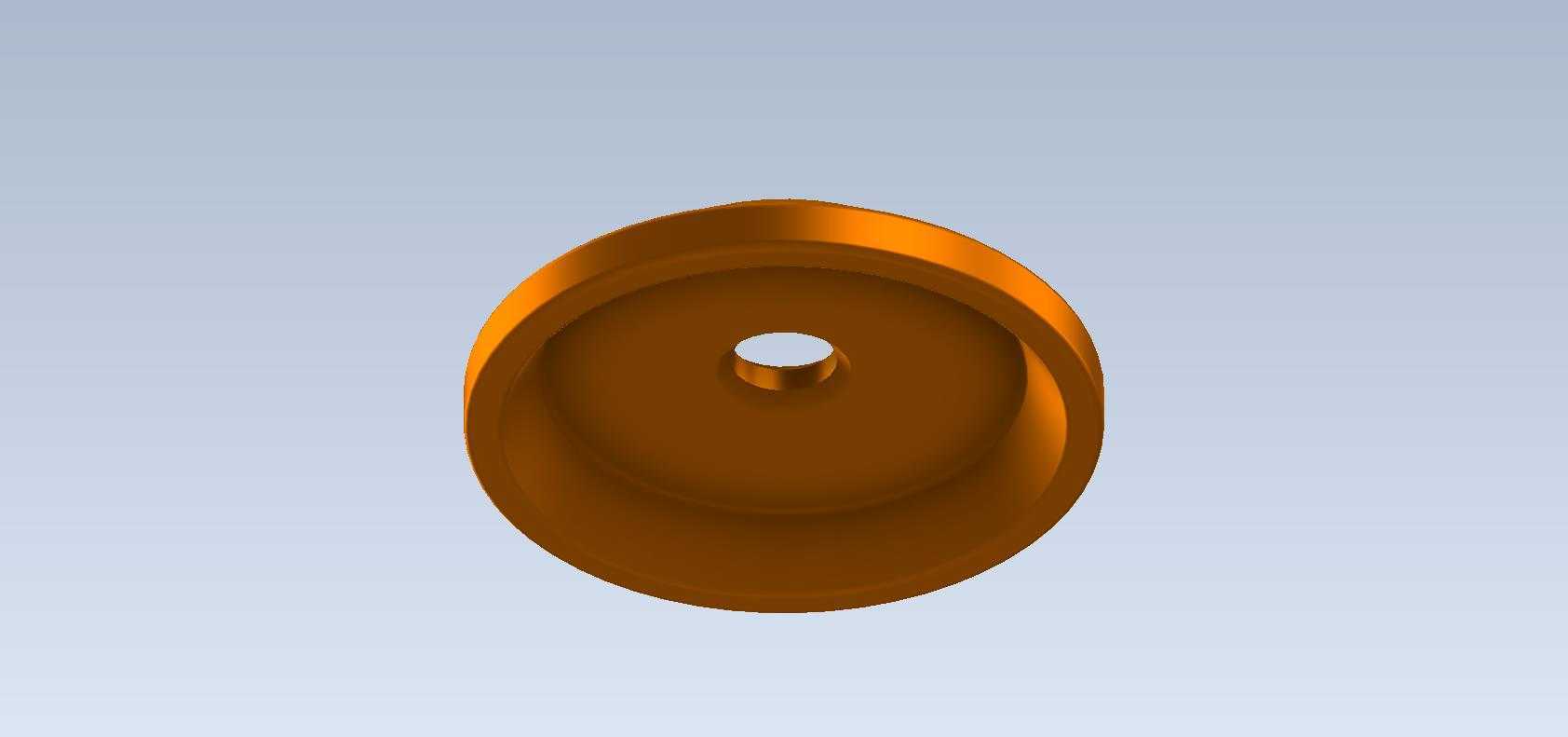

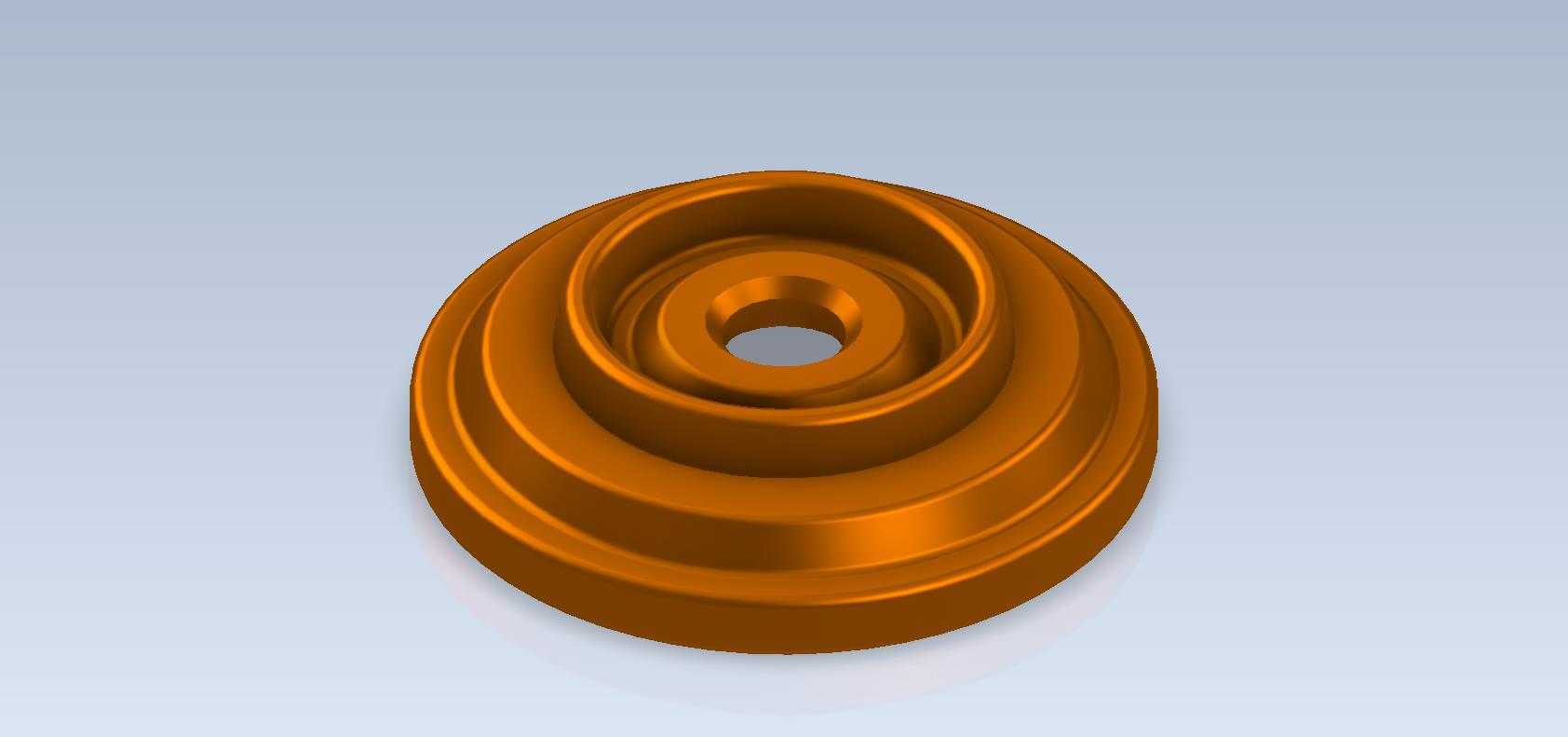

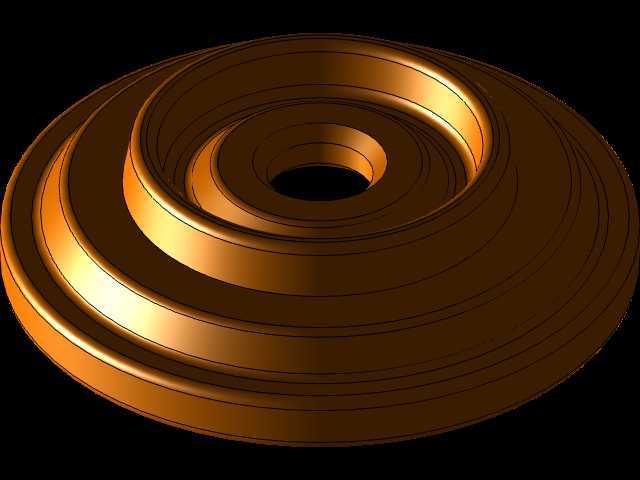

　　最内层的通孔直径要比穿心螺栓的外径大1mm左右，预留出安装时的调整余量，同时通孔的内壁要做光滑处理，不能有合模缝或者加工毛刺，避免螺栓穿入时刮伤螺栓表面的镀锌层，或者在螺栓紧固时出现应力集中导致零件开裂。从建模思路上来说，这类回转类零件不需要复杂的曲面命令，核心是先绘制准确的轴向截面草图，要注意每个阶梯的轴向高度差要匹配不同绕组的端部突出高度，比如初级绕组的端部比次级绕组低2mm，对应的阶梯面就要做出2mm的高度差，保证两个绕组的端部都能被对应的环面均匀抵接，不会出现局部压不实的情况；草图绘制完成后通过回转命令一次性生成主体结构，之后再对各个锐边做倒圆角处理，这里要注意不同位置的圆角大小不能统一设置，和绕组接触的承压面圆角要稍大，分散压紧应力，和夹件接触的安装面圆角要小，保证安装贴合度，避免出现安装间隙导致零件受振移位。

　　很多初学者做这类练习时容易忽略实际工况的约束，比如把各个阶梯的壁厚设计得太薄，实际生产中注塑成型时会出现填充不足的问题，或者把阶梯的高度差设计得完全一致，根本无法匹配不同绕组的端部高度差，做出来的模型只能作为视觉展示，完全无法用于实际生产参考。在实际的变压器装配流程中，这类绝缘衬套是和绝缘端板配套使用的，衬套的最外层环面要嵌入绝缘端板的对应沉孔中，沉孔的深度要和最外层环面的厚度一致，保证衬套安装后和绝缘端板表面齐平，不会出现凸起顶压绕组的情况；同时衬套的轴向总长度要比穿心螺栓的绝缘套管长度短0.2mm，保证螺栓紧固时压力直接作用在夹件上，而不是压在绝缘衬套上导致衬套碎裂。

　　另外这类零件的外表面不需要做额外的防滑或者纹理设计，光滑的表面反而更利于变压器真空浸漆时绝缘漆的均匀附着，提升整体的绝缘性能；在材质选择上，如果是用于高频变压器，还要考虑材质的高频介电性能，不能选用介电损耗过大的材料，避免变压器运行时零件本身发热过多，加速绝缘老化。做这类基础建模练习的时候，不能只追求外形的相似，要多结合实际的装配场景调整尺寸参数，比如考虑到绝缘件在高低温环境下的形变量，各个配合面的间隙要预留0.2-0.3mm的热胀余量，避免低温环境下零件收缩导致配合过松，或者高温环境下膨胀导致配合过紧挤压绕组。很多新手在建模时习惯直接用等壁厚的结构设计，实际上这类阶梯衬套的壁厚是渐变的，靠近内层通孔的位置壁厚要稍厚，因为穿心螺栓紧固时内层承受的压应力更大，更厚的壁厚可以提升整体的结构强度，而外层环面因为主要起定位作用，壁厚可以稍薄，节省材料成本的同时也减少零件的整体重量。
