异形叉架类连接支撑构件三维建模练习

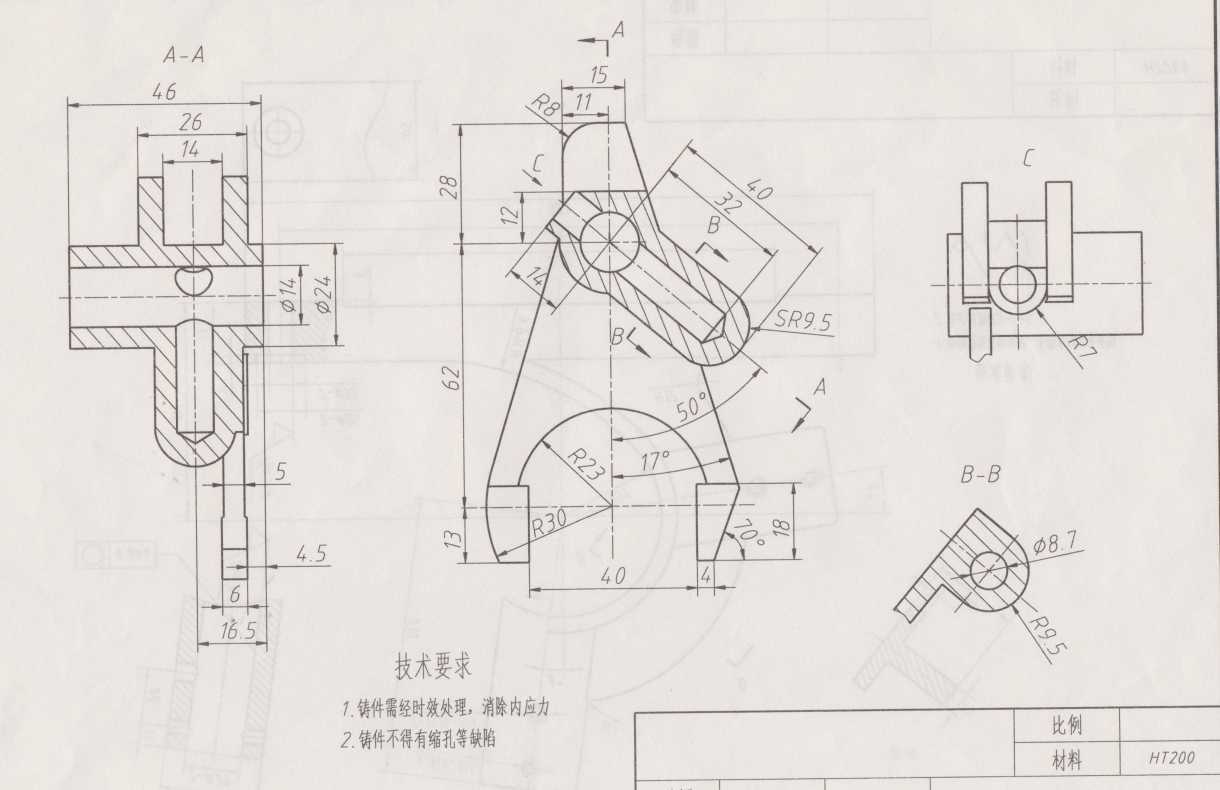

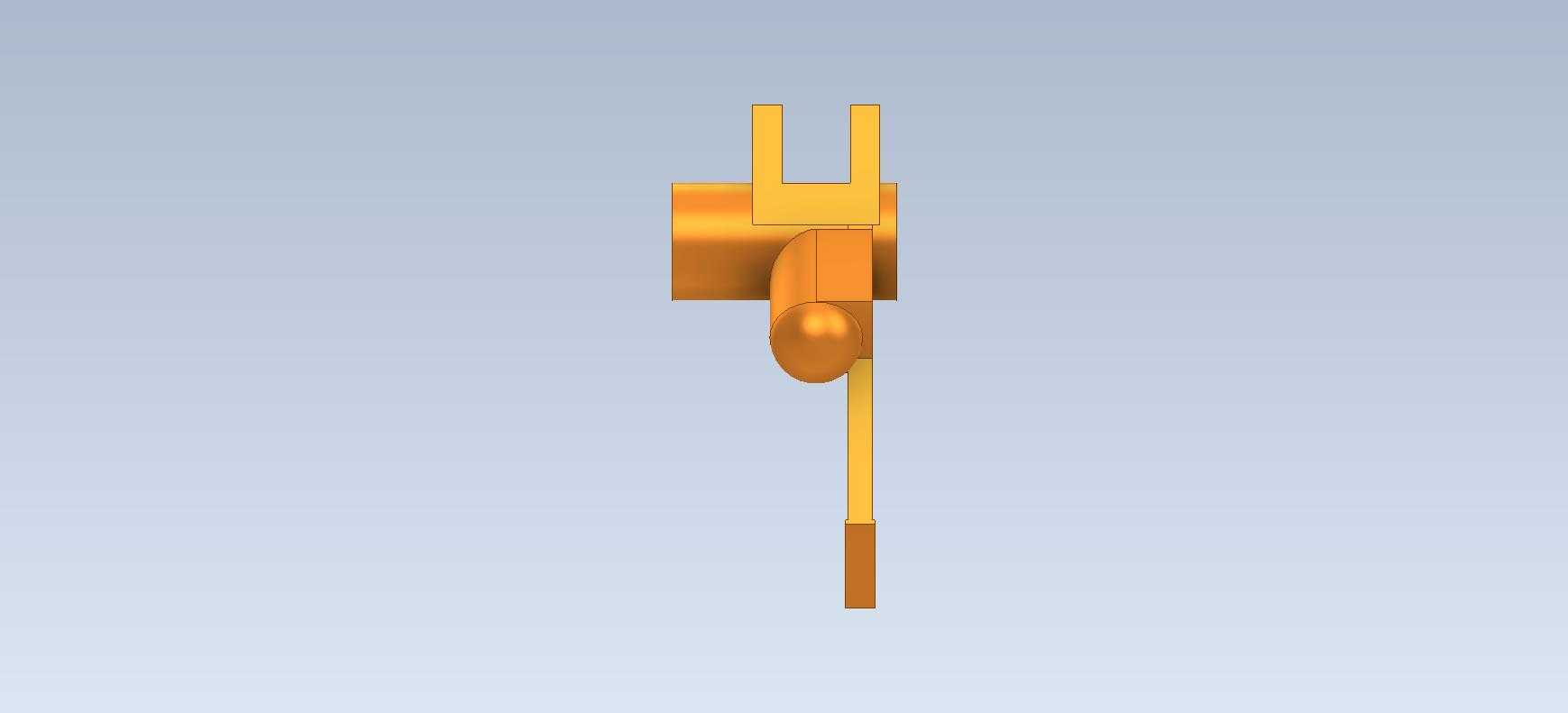

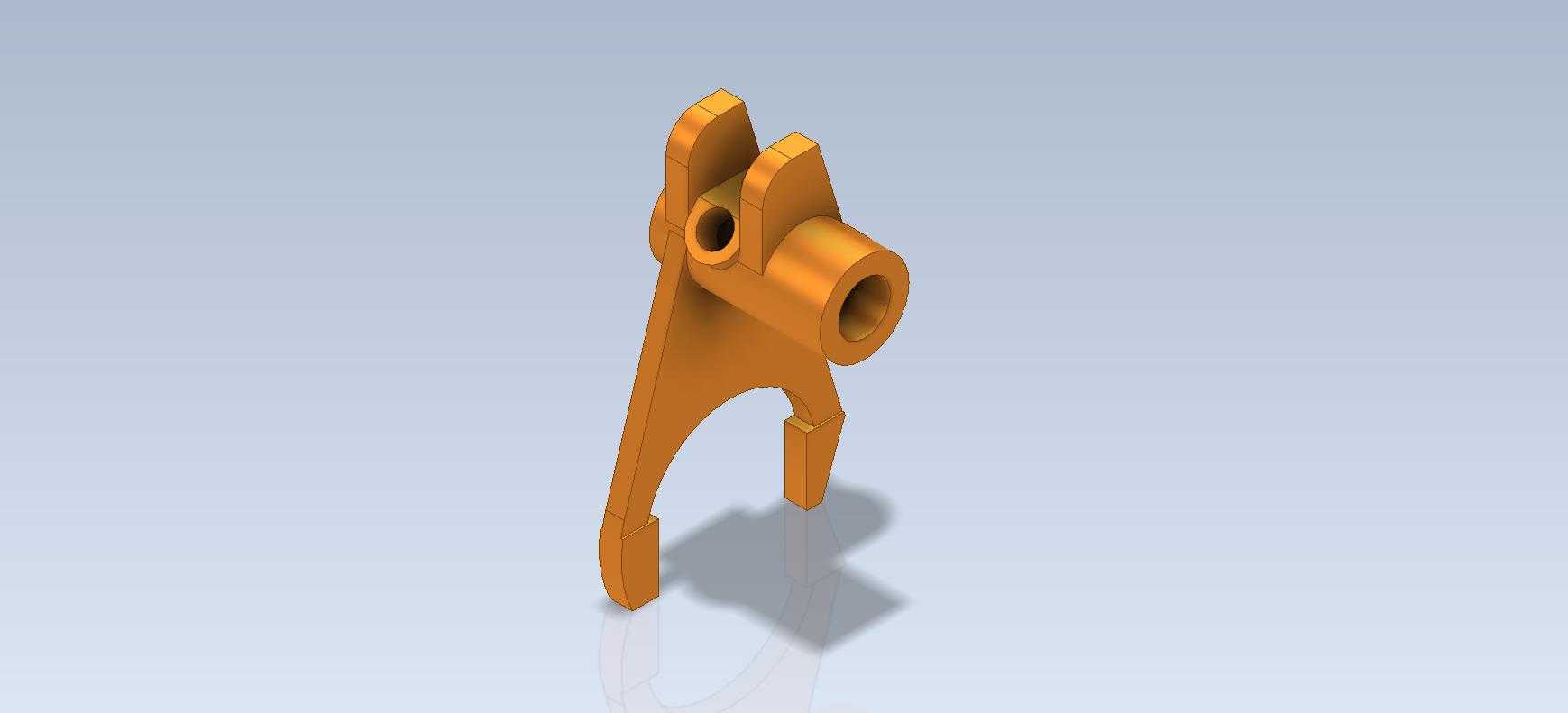

　　本次建模的叉架类构件，属于小型设备里常用的连接支撑类零件，这类零件在轻工自动化设备、小型工装夹具、电子生产辅助治具里应用十分广泛，主要作用是完成两个不同方向部件的衔接，同时承担一定的限位、支撑载荷，避免相邻部件在运行过程中出现位移偏移。从结构上看，该零件左侧设置带通孔的圆柱凸台，这个通孔是核心的安装定位基准，实际使用时会穿过销轴或者紧固螺栓，和固定端的基座完成铰接或者锁固连接，圆柱凸台的壁厚经过均匀化处理，既保证销轴穿入后的配合强度，也避免局部壁厚过大导致注塑或者机加工过程中出现缩孔、应力集中的问题。

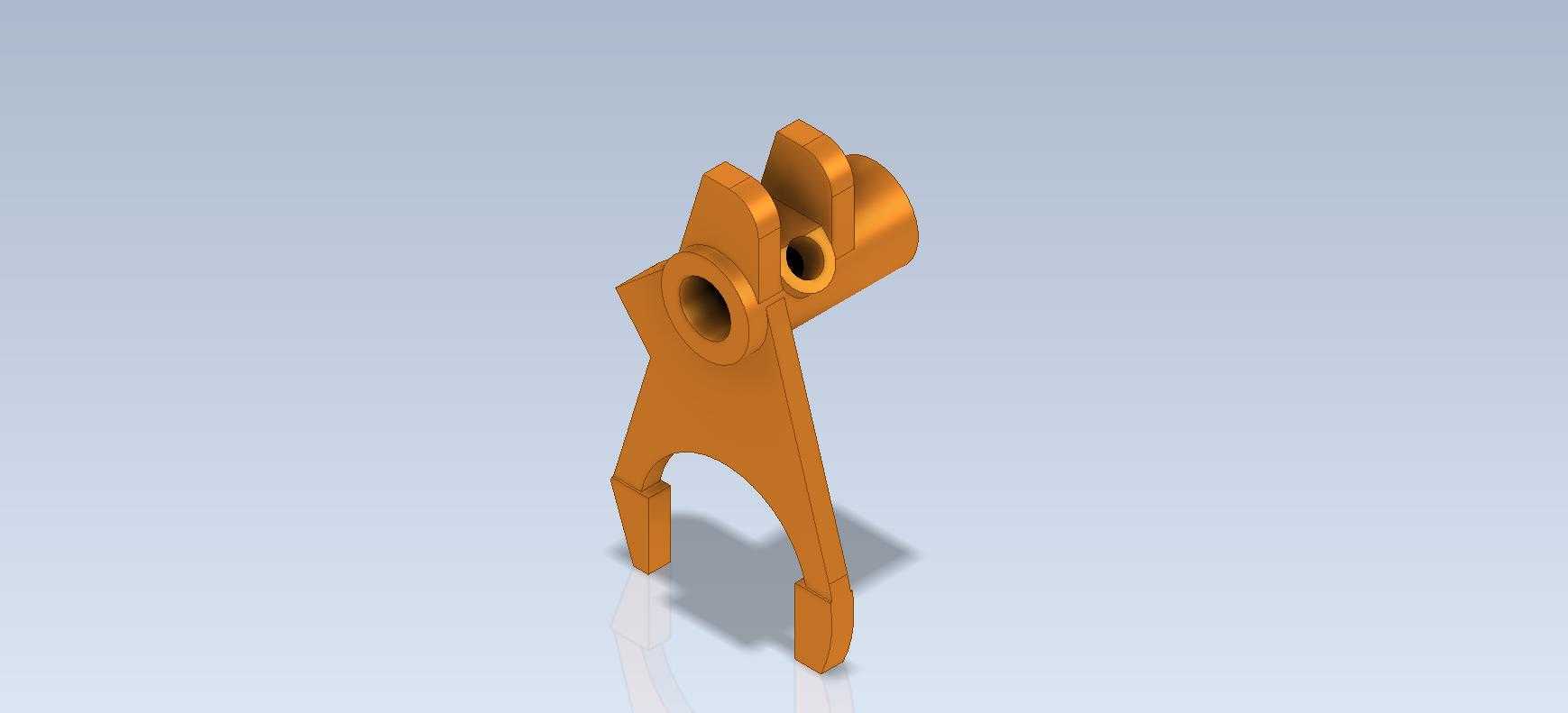

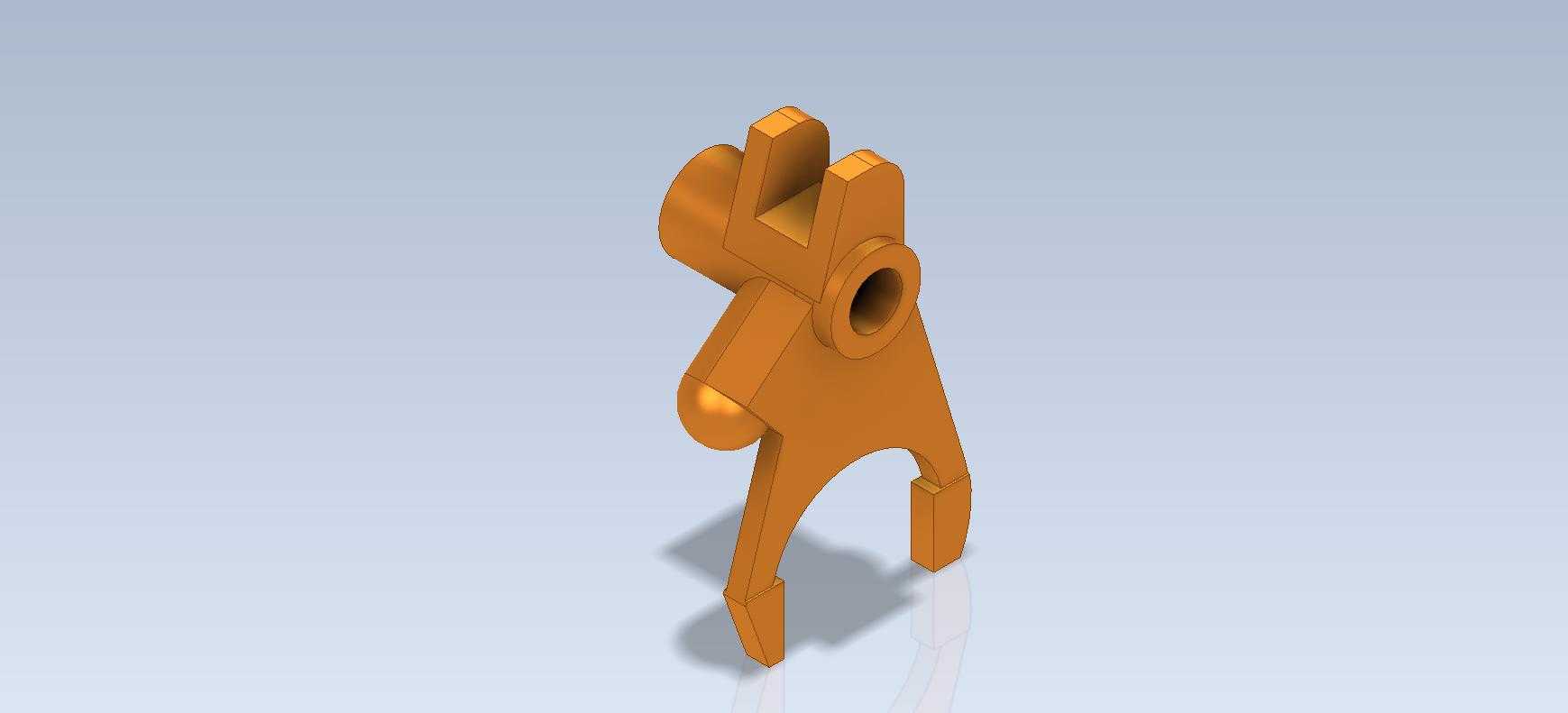

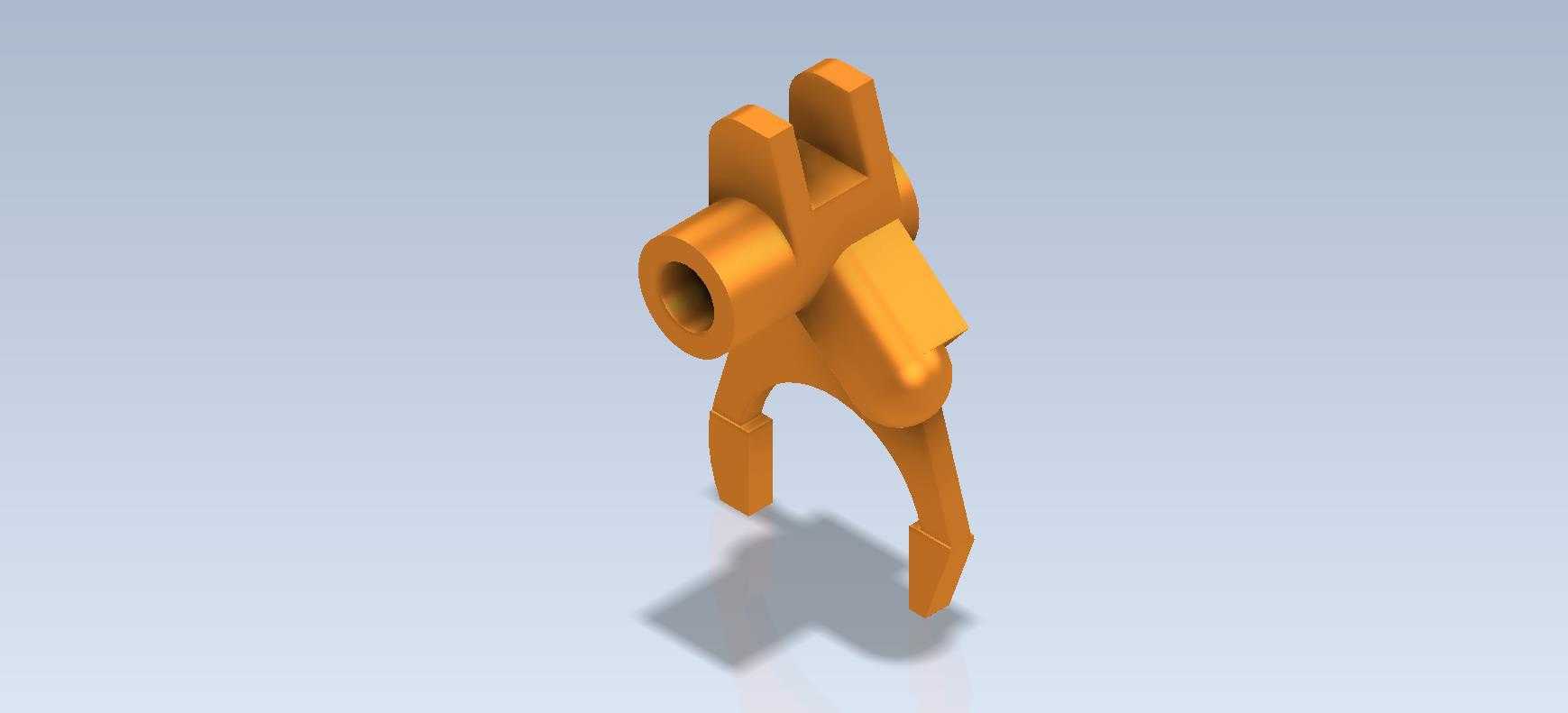

　　零件上部设置两个平行的凸起卡爪结构，卡爪之间预留了标准宽度的卡槽，这个卡槽是用来卡接外部杆件或者板件的，卡槽的内侧壁做了微小的拔模斜度，方便装配时零件顺利滑入，同时卡爪的根部做了圆角过渡，避免长期受侧向力的时候出现根部断裂的问题。零件下部延伸出两个对称的叉形支脚，支脚的末端做了圆弧收头，没有尖锐棱角，一方面是避免装配时刮伤操作人员或者相邻零件的表面涂层，另一方面支脚的端面是和被支撑部件的表面贴合的，圆弧收头可以降低贴合面的平面度加工要求，即使支脚存在微小的加工误差，也能保证两个支脚都能和被支撑面有效接触，不会出现单点悬空导致支撑不稳的情况。从设计思路上看，这个零件没有采用复杂的曲面结构，所有特征都是基于拉伸、旋转、倒角这些基础建模特征完成的，非常适合入门阶段的三维建模练习者熟悉特征命令的使用逻辑，同时也能锻炼建模时的基准选择思路——建模时优先选择左侧圆柱凸台的端面作为第一基准面，先完成圆柱凸台和中心通孔的绘制，再以此为基准延伸出上部的卡爪和下部的叉形支脚，能有效避免特征之间出现参考丢失、建模步骤混乱的问题。在实际生产场景中，这类零件如果用于小载荷的治具场景，一般会采用POM或者尼龙材质注塑加工，注塑时要注意在卡爪和支脚的位置设置合理的浇口位置，避免熔接痕出现在受力较大的根部位置；如果用于载荷稍大的设备连接部位，会采用6061铝合金通过CNC铣削加工，加工时要先完成圆柱通孔的铰孔工序，保证孔的圆柱度和表面粗糙度符合配合要求，再以孔为定位基准加工卡爪和支脚的轮廓，能有效控制整体的形位公差。

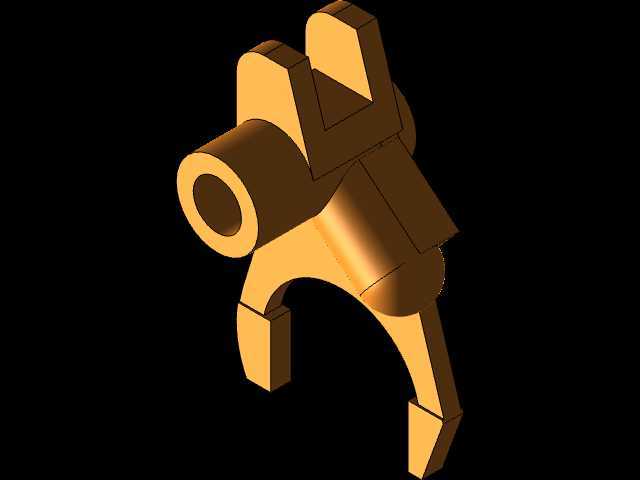

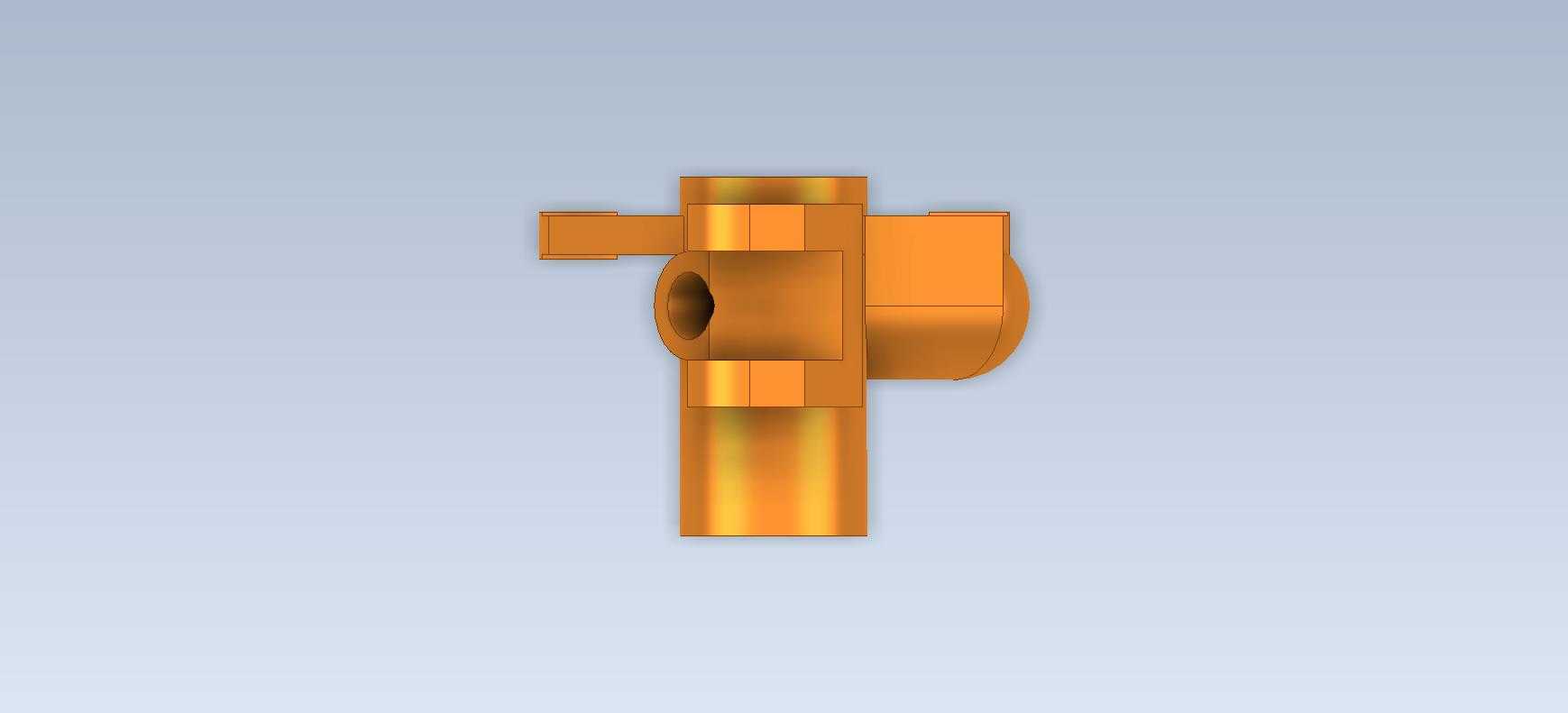

　　从安装边界来看，该零件的圆柱凸台外径、卡爪间距、支脚张开角度都是经过适配性设计的，安装时圆柱凸台的通孔和固定销轴采用H7/h6的间隙配合，既能保证零件可以绕销轴小幅度转动调整角度，也不会因为间隙过大出现晃动；上部卡爪的卡槽宽度和被卡接的杆件直径采用过渡配合，装配时轻轻压入即可完成固定，不需要额外的紧固件；下部两个支脚的跨距经过计算，在承受额定侧向载荷的时候，支脚的变形量控制在0.1mm以内，不会因为变形导致被支撑部件出现位置偏移。

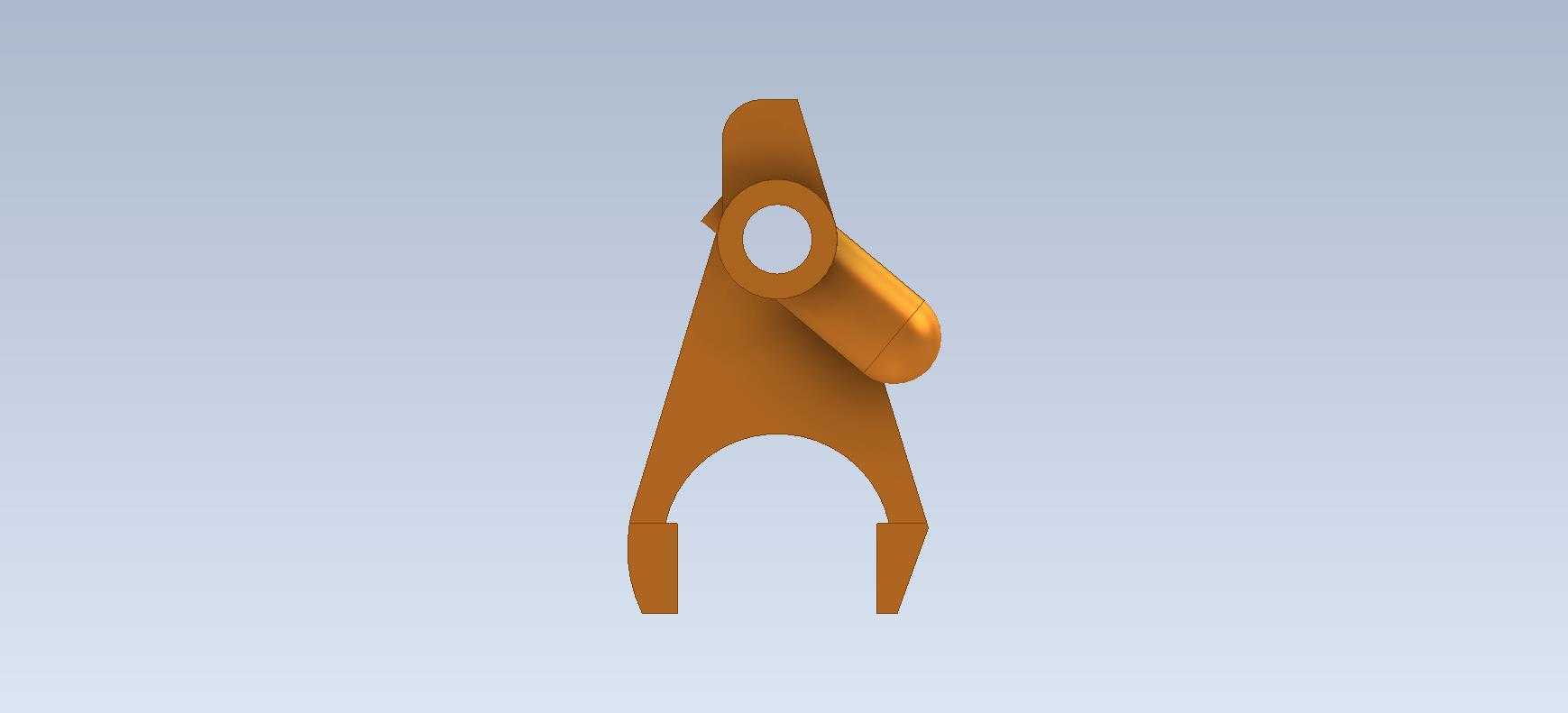

　　这类叉架零件虽然结构不算复杂，但在设备里承担的作用十分关键，建模时不能只关注外形的相似度，还要充分考虑各个特征的工程意义，比如各个圆角的设置不是为了外观好看，而是为了降低应力集中，各个配合面的尺寸公差要结合实际的装配需求设定，不能随意标注尺寸，否则加工出来的零件会出现装配不上或者配合松动的问题。对于刚接触三维建模的从业者来说，通过这类基础零件的练习，可以逐步建立起建模和实际加工、装配之间的关联思维，避免出现只会画外形、不考虑工程实际的问题，在练习过程中可以尝试调整不同的特征顺序，对比不同建模步骤对后续特征修改的便利性影响，比如如果先绘制下部的叉形支脚，再以此为基准绘制圆柱凸台，后续修改凸台位置的时候就会出现参考关联混乱的问题，这也是建模过程中基准选择的核心逻辑——优先选择零件上的核心配合特征作为建模基准，再延伸绘制其他辅助结构。
