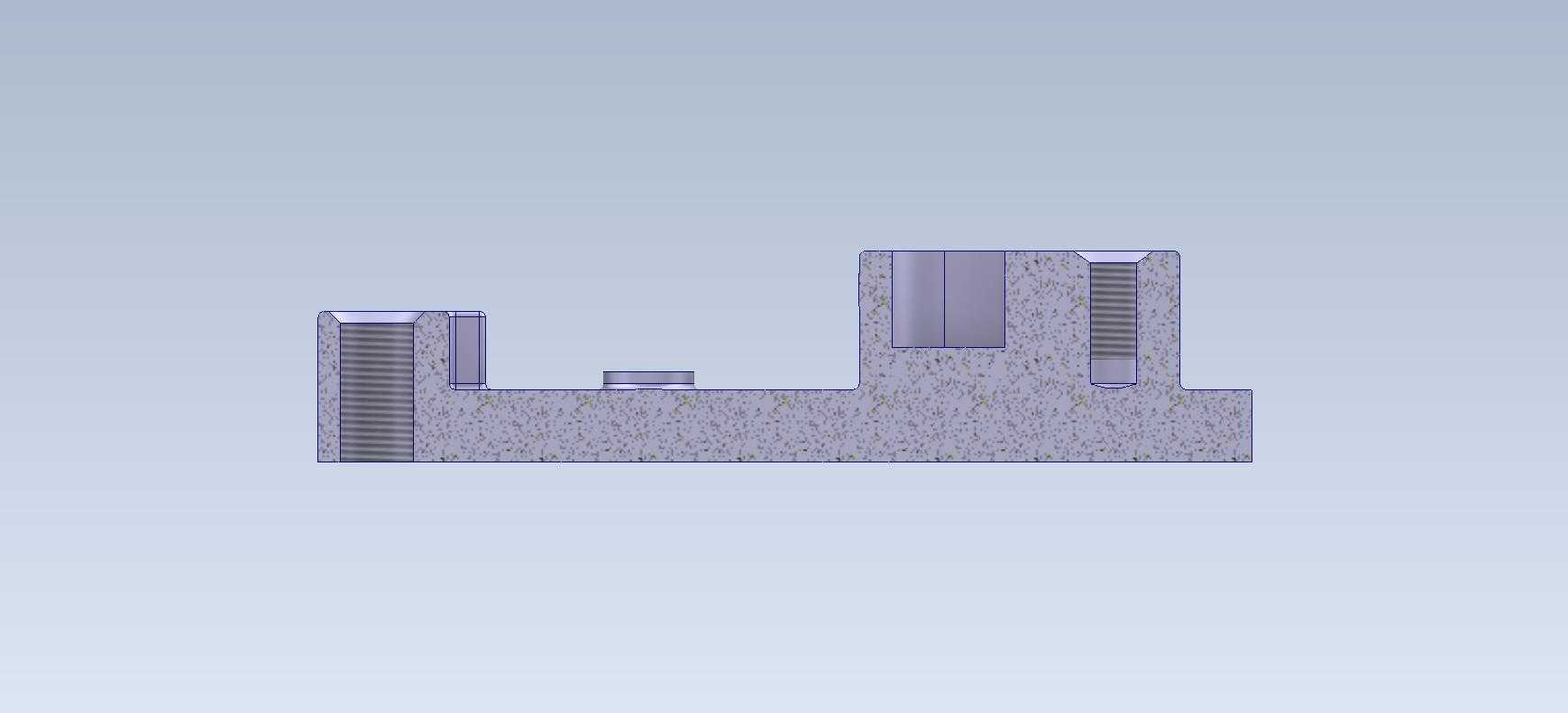

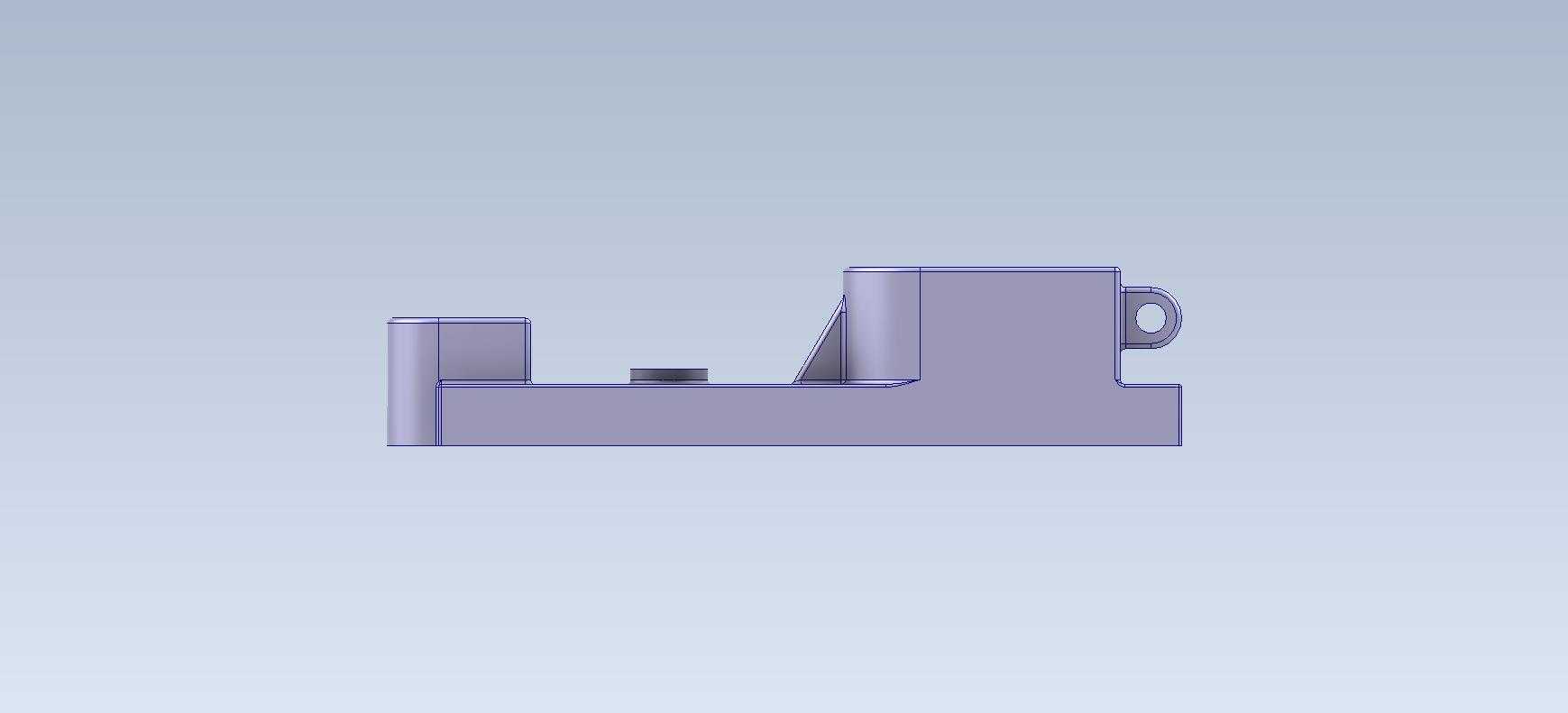

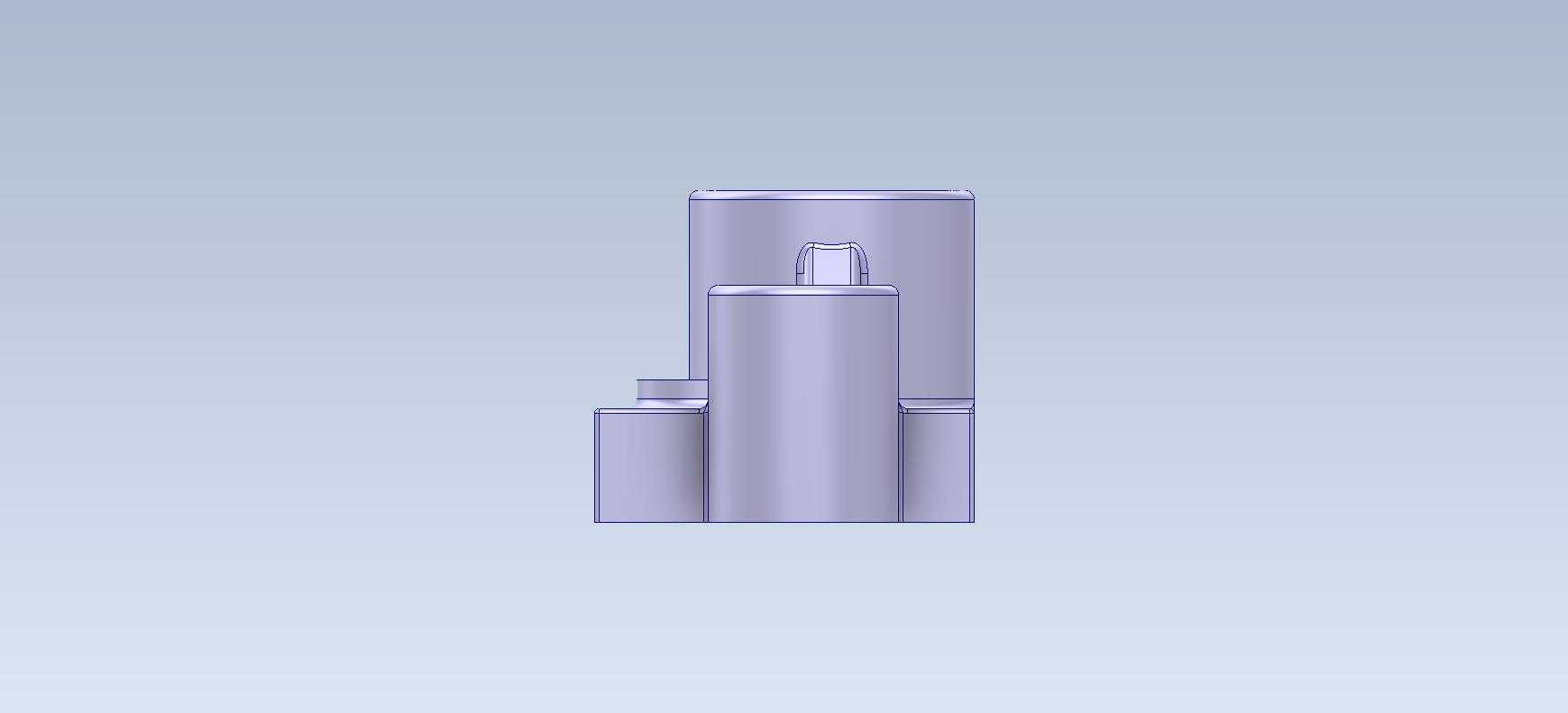

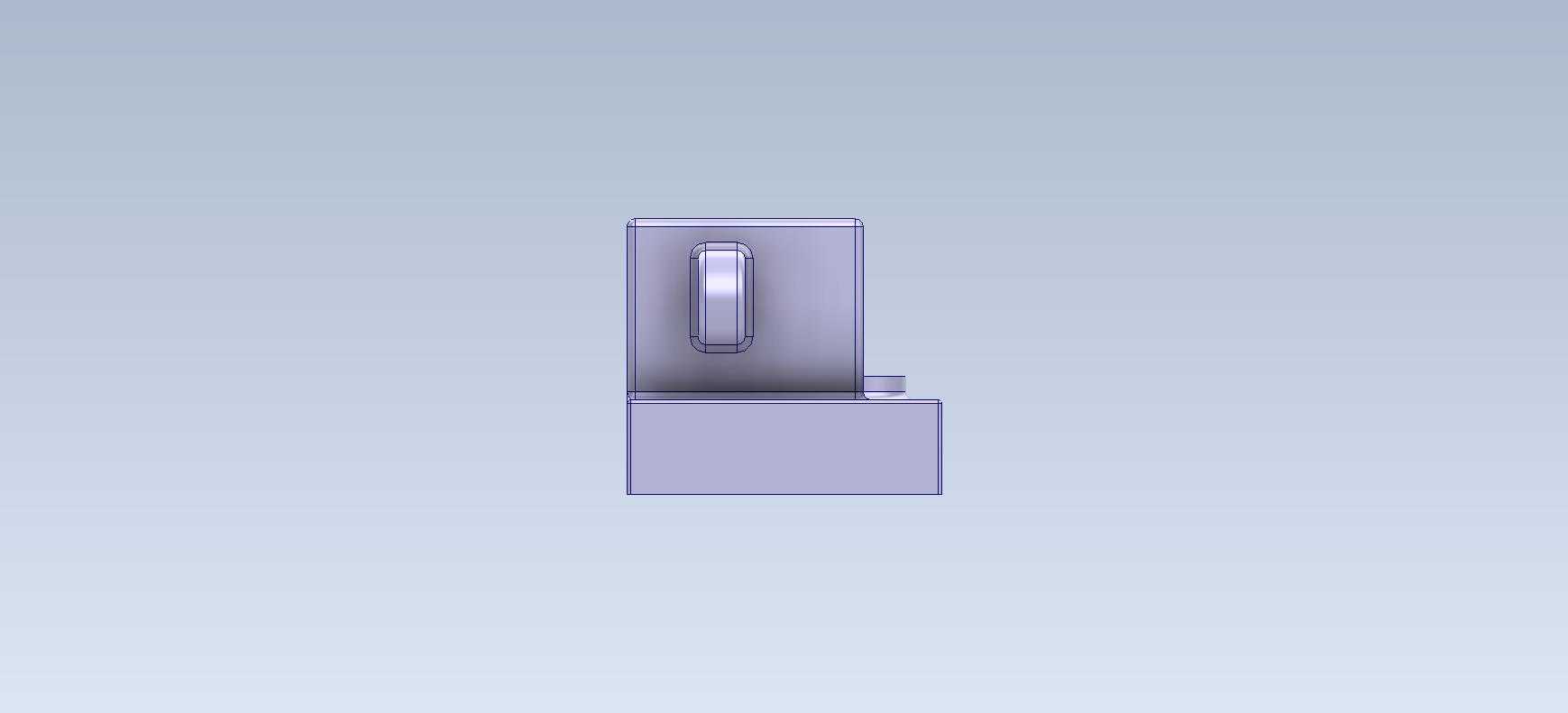

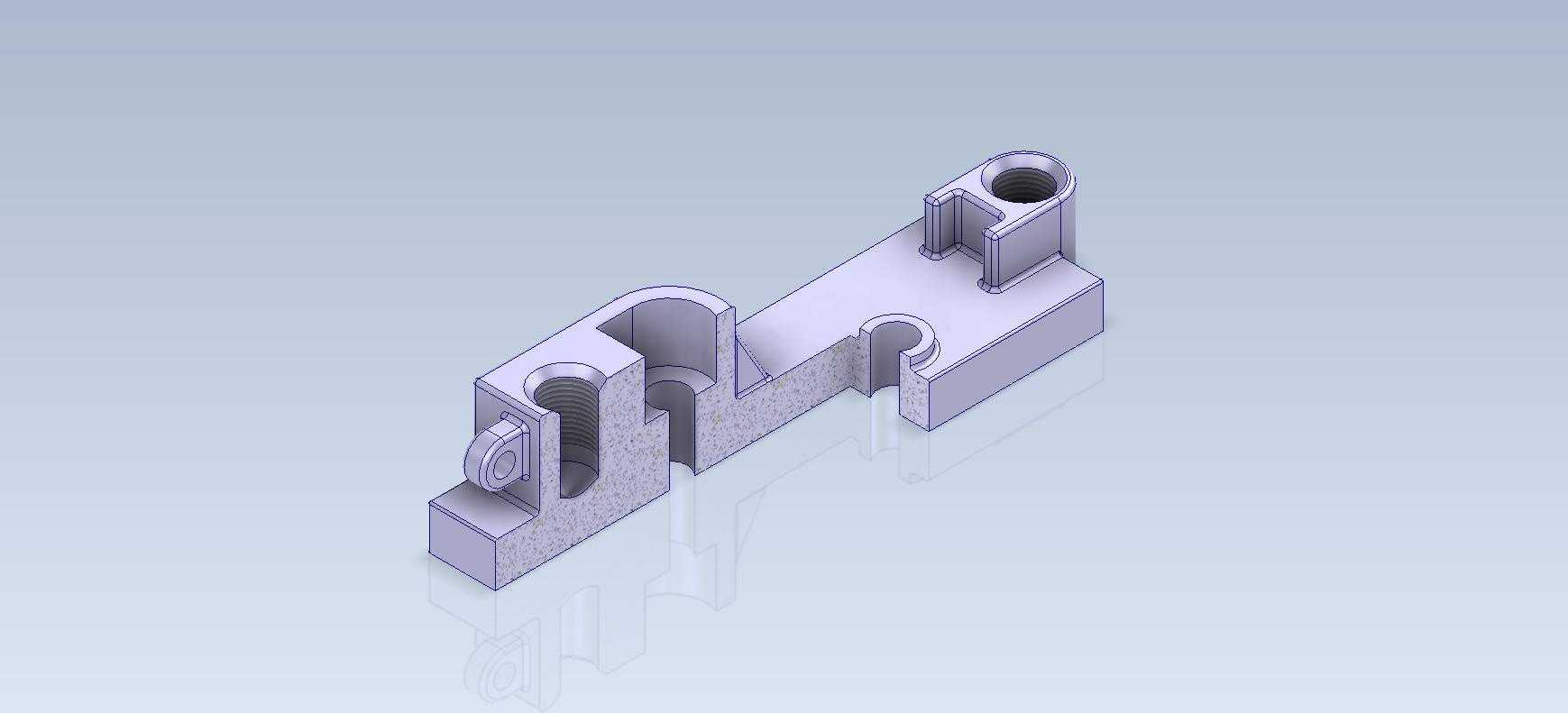

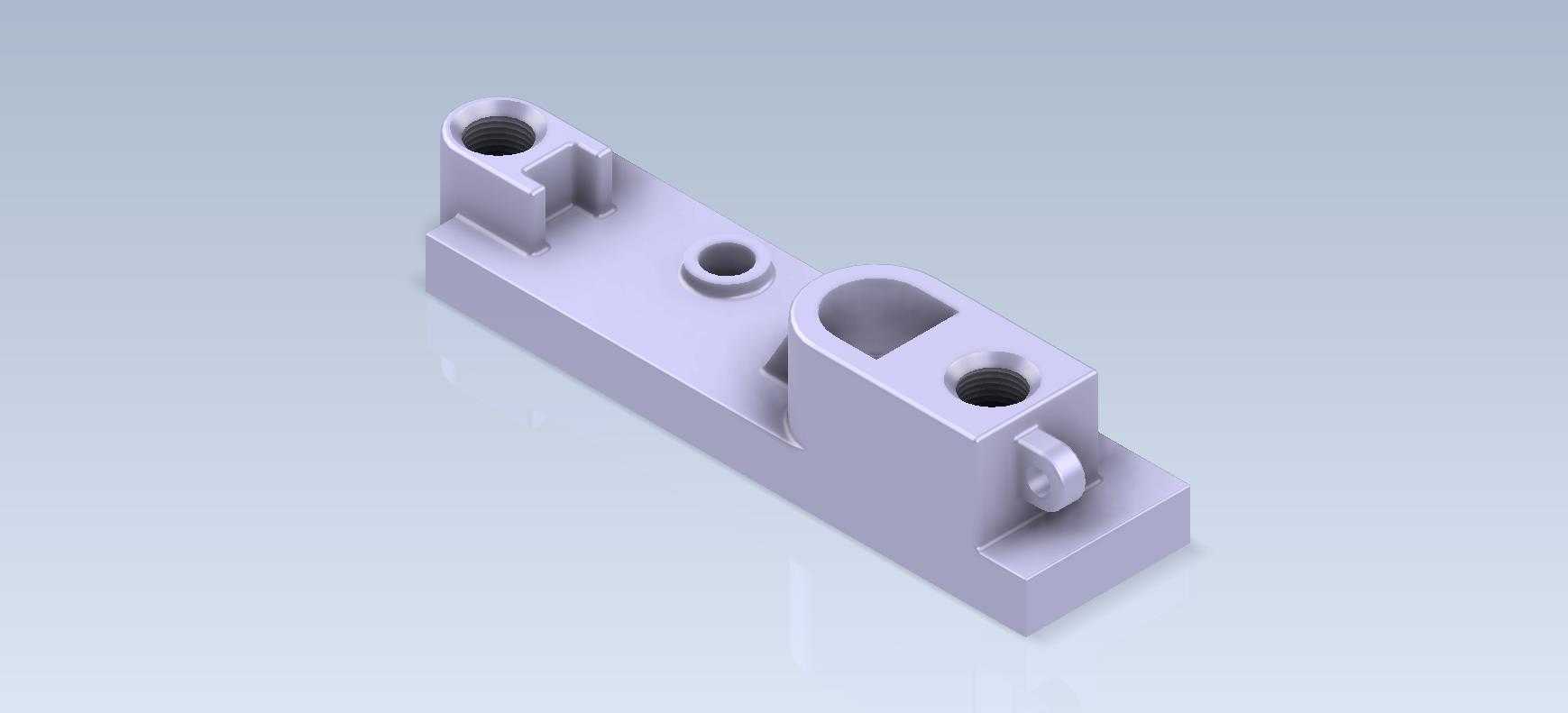

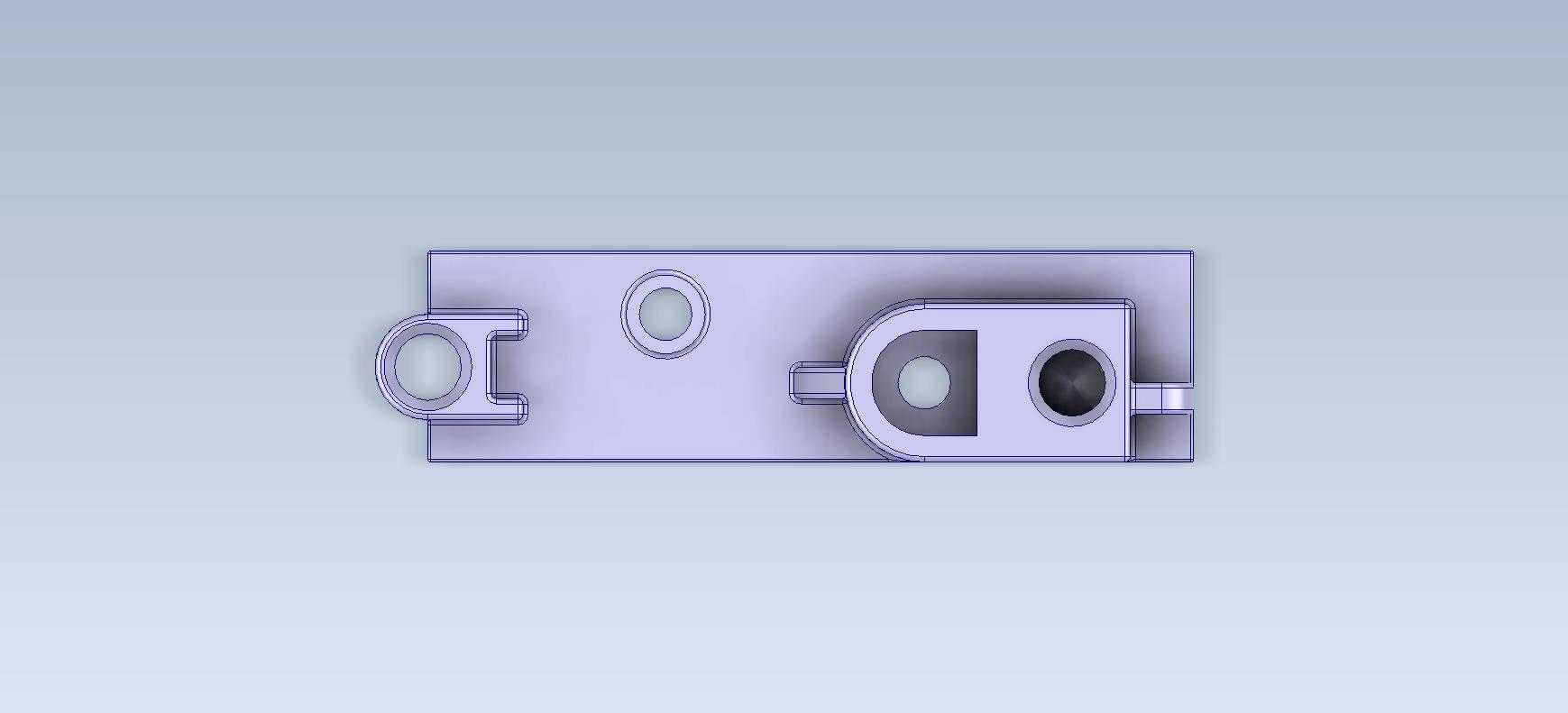

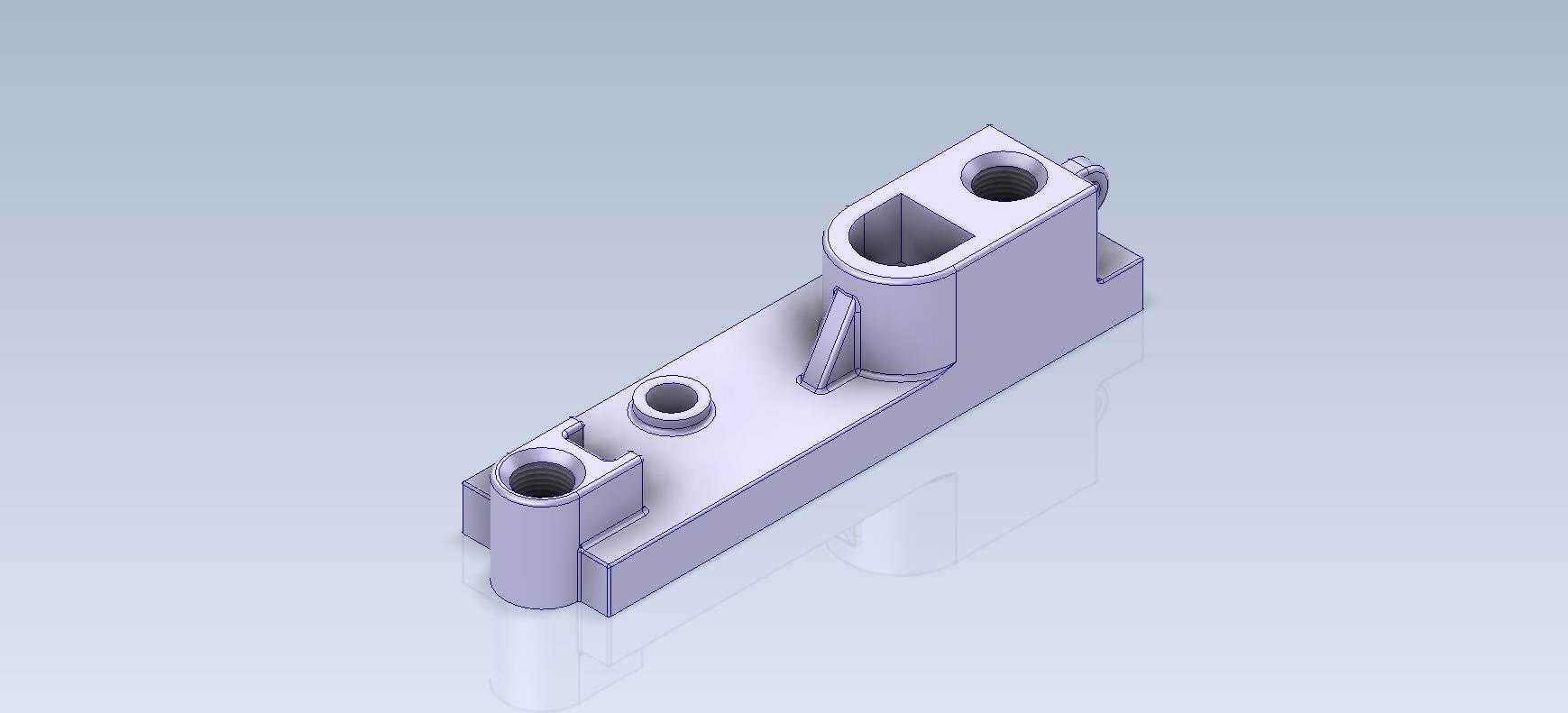

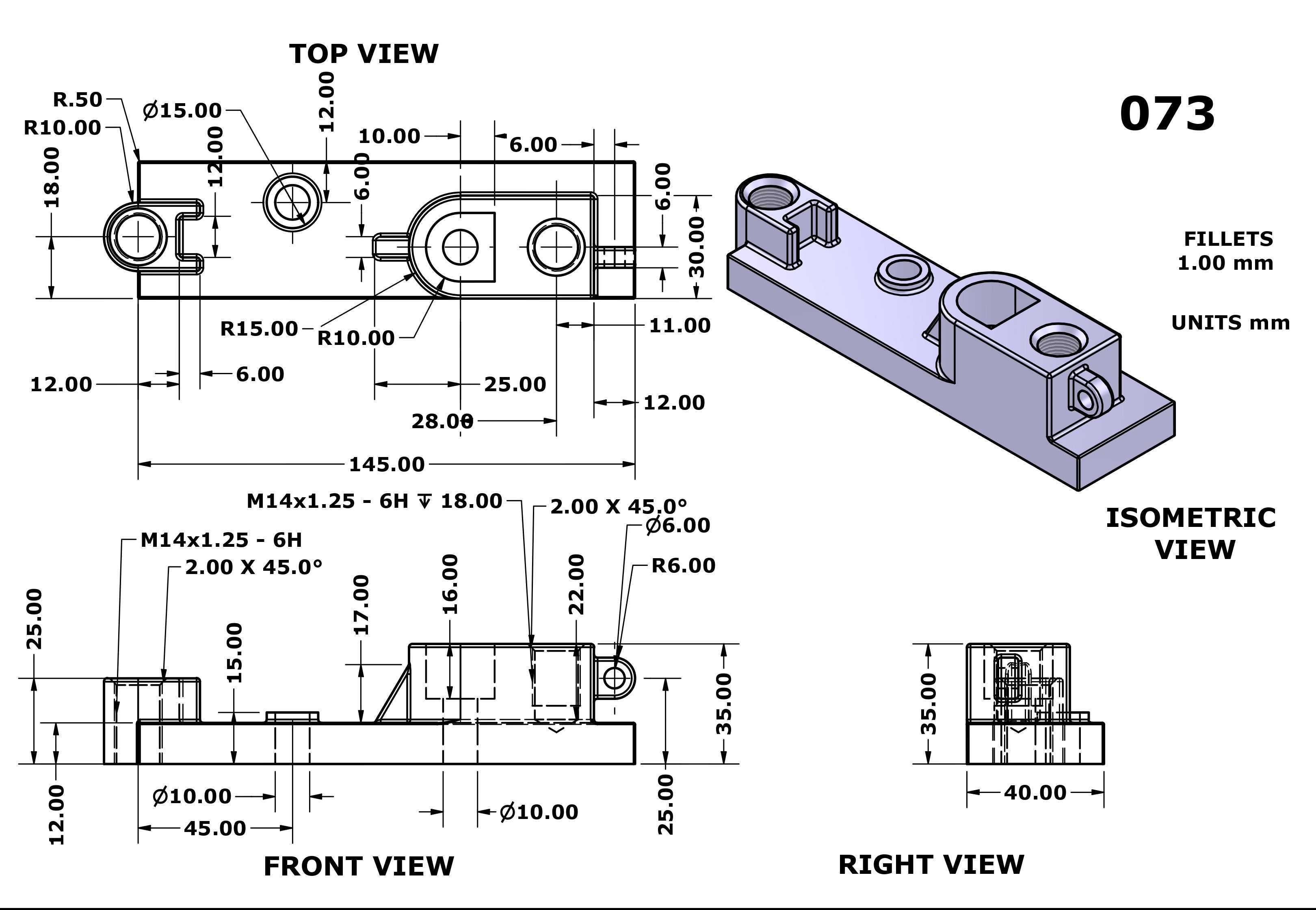

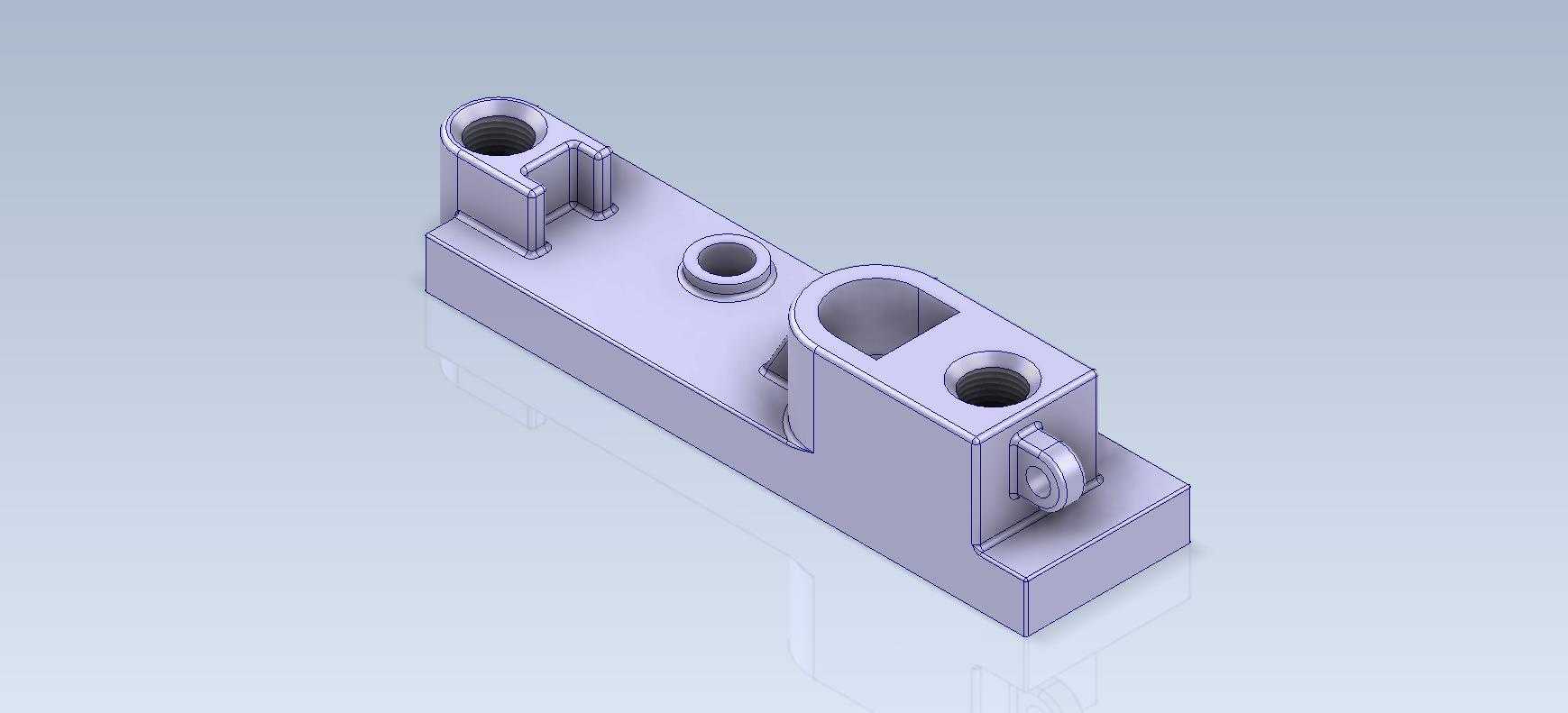

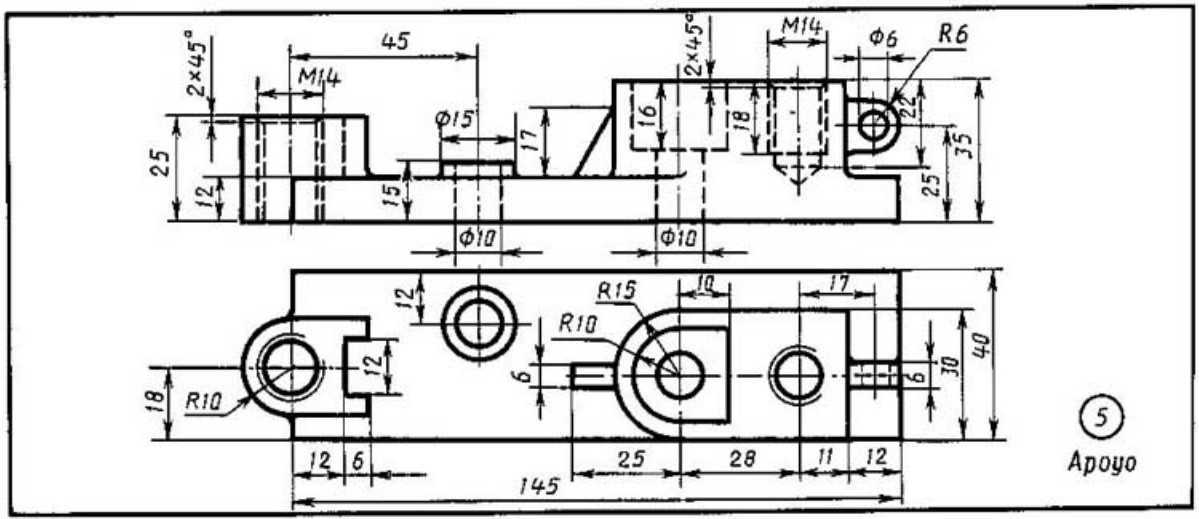

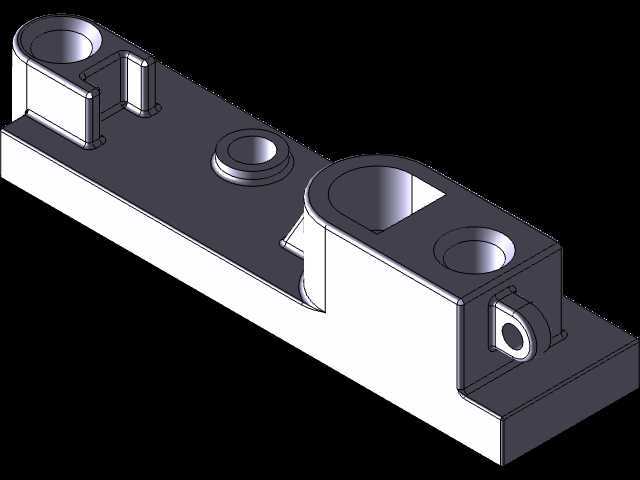

从结构功能来看,零件主体采用长条形矩形基体作为承载基础,基体一端设置加高立式安装座,座体上加工有内螺纹孔,用于和上方垂直方向的功能部件实现螺纹锁紧连接,安装座侧面预留的卡槽结构,可用于嵌入定位销或者线路导向卡件,避免装配时部件发生周向转动;基体中部设置的沉头光孔,用于穿装固定螺栓将整个基座锁紧在设备安装底板上,沉孔设计可保证螺栓头部不高出基体表面,避免和上方搭载的部件产生运动干涉;另一端的U型开口槽结构,是为相邻部件的转轴或者铰接轴预留的安装让位空间,槽侧的小凸耳结构带通孔,可穿装锁紧螺钉实现铰接轴的轴向固定,防止轴件工作时发生窜动。该零件属于小型机械连接基座类结构件,主要应用在小型自动化设备的模组拼接、工装夹具的工位固定、桌面级实验装置的部件搭载场景中,承担两个相邻功能模块的刚性连接、位置定位以及辅助承载作用,在小型输送线的侧装导向组件固定、检测设备的传感器安装支架基座、非标工装的快换模块对接位都能见到这类结构的实际应用。
设计思路上,整个零件采用一体化铣削成型的结构方案,没有额外的拼接装配部件,既减少了装配累计误差,也提升了整体结构的刚性,所有安装孔位的位置度公差都控制在0.02mm范围内,保证装配时相邻部件的对接精度;基体的棱边全部做了C0.5的倒角处理,既避免加工后锐边划伤操作人员,也能在装配时起到导向作用,方便部件快速对位。外形尺寸方面,零件整体长度控制在120mm以内,宽度35mm,最高处的立式安装座高度为42mm,安装边界上,底部安装面的平面度要求为0.01mm,保证和设备底板贴合时没有间隙,避免锁紧后零件发生形变;各个螺纹孔的有效螺纹深度不小于8mm,保证螺纹连接的锁紧力足够承受常规工况下的振动载荷,不会出现连接松脱的问题。
实际建模过程中,这类零件的建模逻辑遵循从基体到局部特征的顺序,先拉伸得到主体矩形轮廓,再依次添加加高座、U型槽、凸耳等主体结构,最后处理螺纹孔、倒角、卡槽等细节特征,建模时需要注意各个特征的拔模角度控制,虽然是机加工零件,但微小的拔模角度也能方便后续加工时的排屑,同时要保证各个安装面的平行度、垂直度形位公差符合装配要求,比如立式安装座的上端面和底部安装面的平行度需要控制在0.015mm以内,避免上方安装的部件出现倾斜,影响设备运行精度。
在实际选型使用时,这类基座可以根据搭载部件的重量调整基体的壁厚,常规工况下基体壁厚设置为5mm即可满足10kg以内的静态承载需求,如果是有冲击载荷的应用场景,可以将壁厚增加到8mm,同时将螺纹孔的有效深度提升到12mm,提升连接的可靠性;U型槽的宽度可以根据适配的铰接轴直径做参数化调整,不需要改动整体的安装边界,就能适配不同规格的轴件,具备一定的通用适配性。
