CATICS竞赛级弧形卡扣式电源变压器绝缘护罩

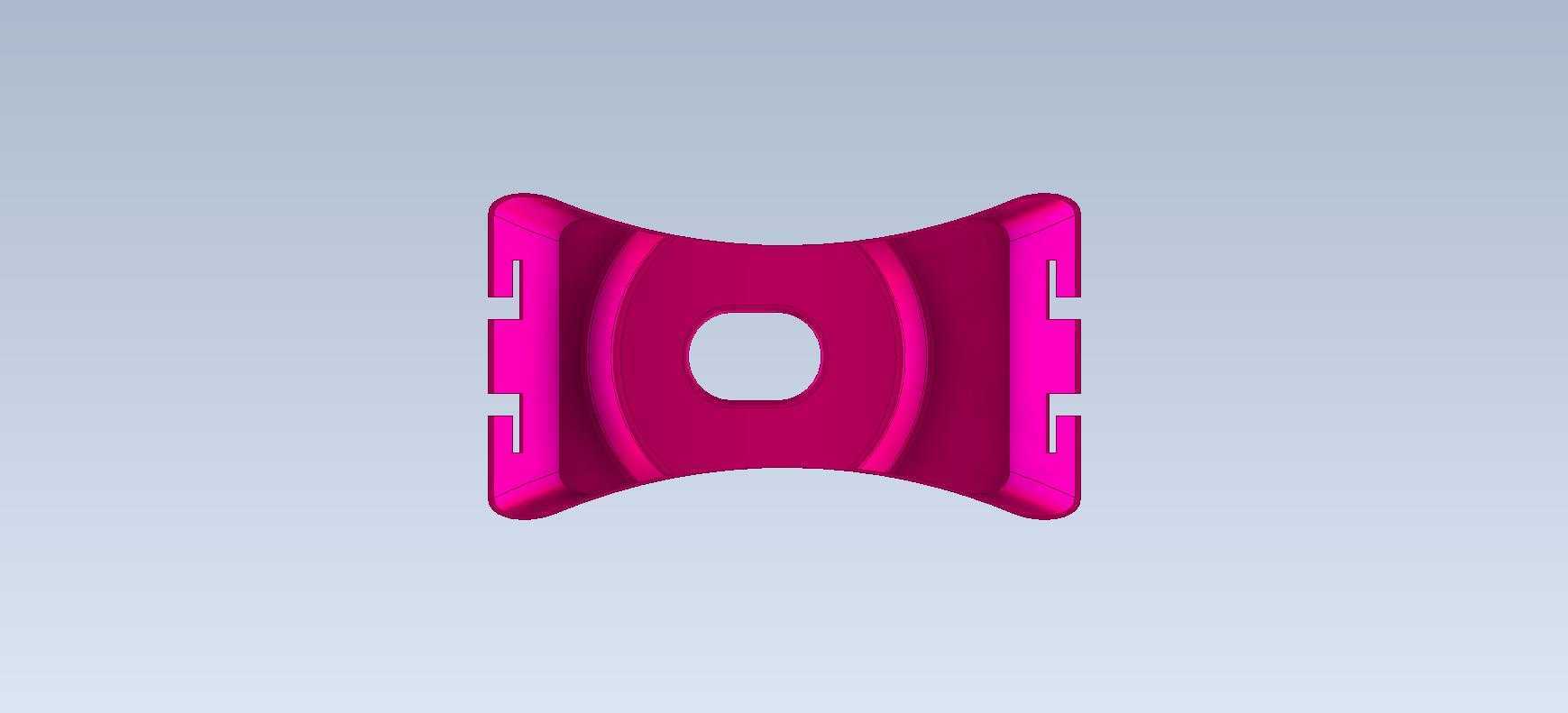

　　这款弧形卡扣式结构件，是电源变压器配套的端部绝缘防护构件，日常在中小功率工频电源变压器的端部接线区域应用十分广泛，主要作用是覆盖变压器铁芯与绕组端部的裸露接线端，避免装配、运维过程中异物触碰带电部位造成短路，同时也能阻挡日常使用中落入的灰尘、凝露对绕组接线端的侵蚀，降低接线端氧化锈蚀的概率。

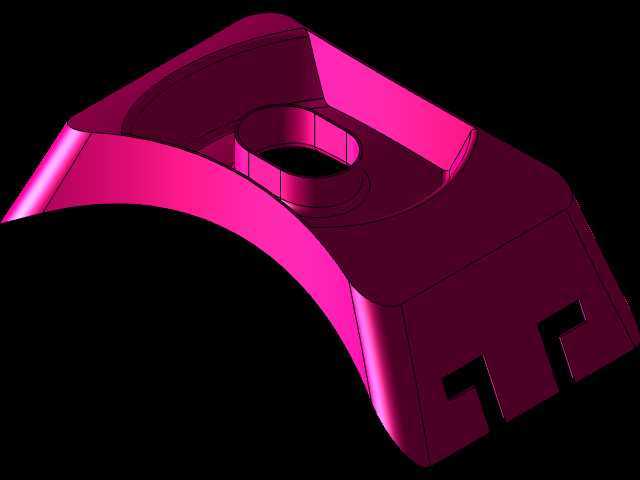

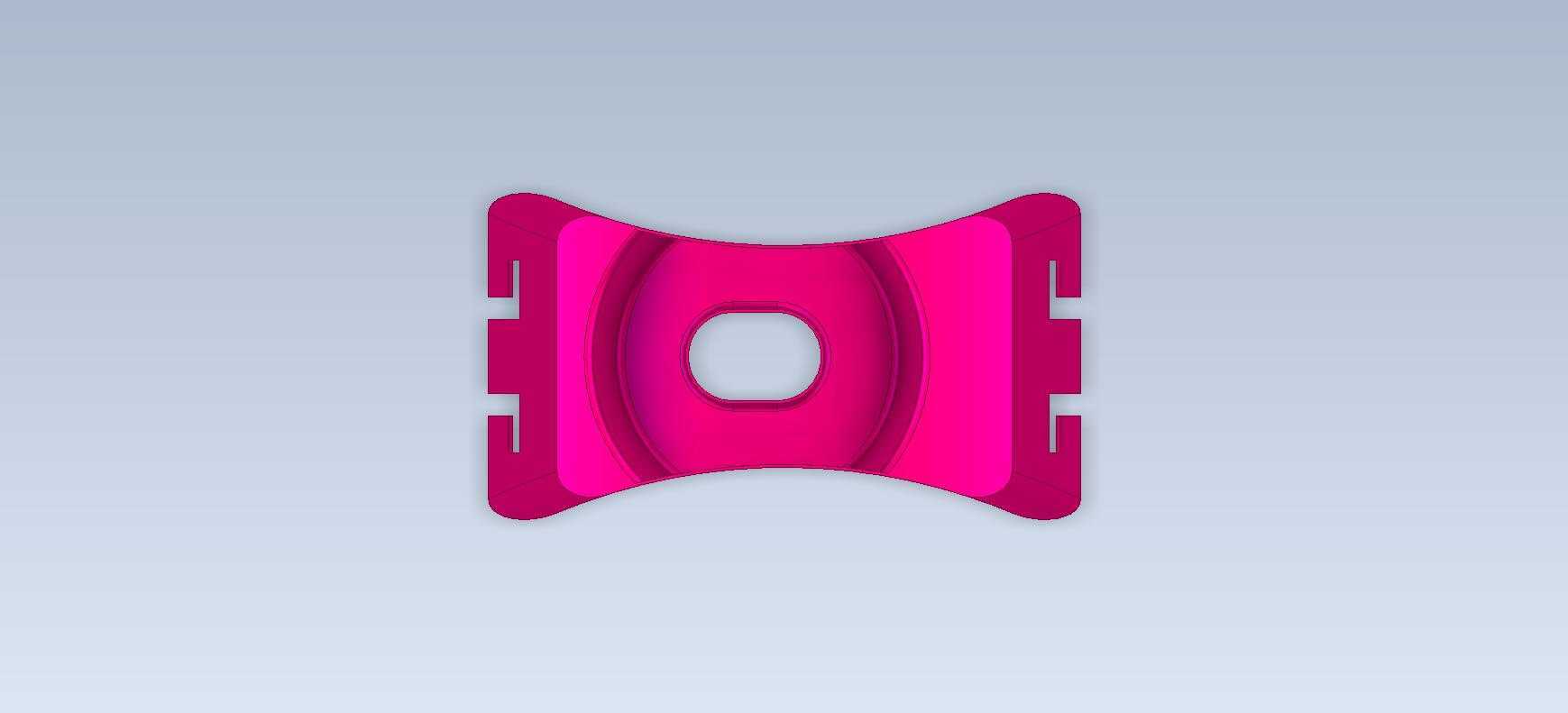

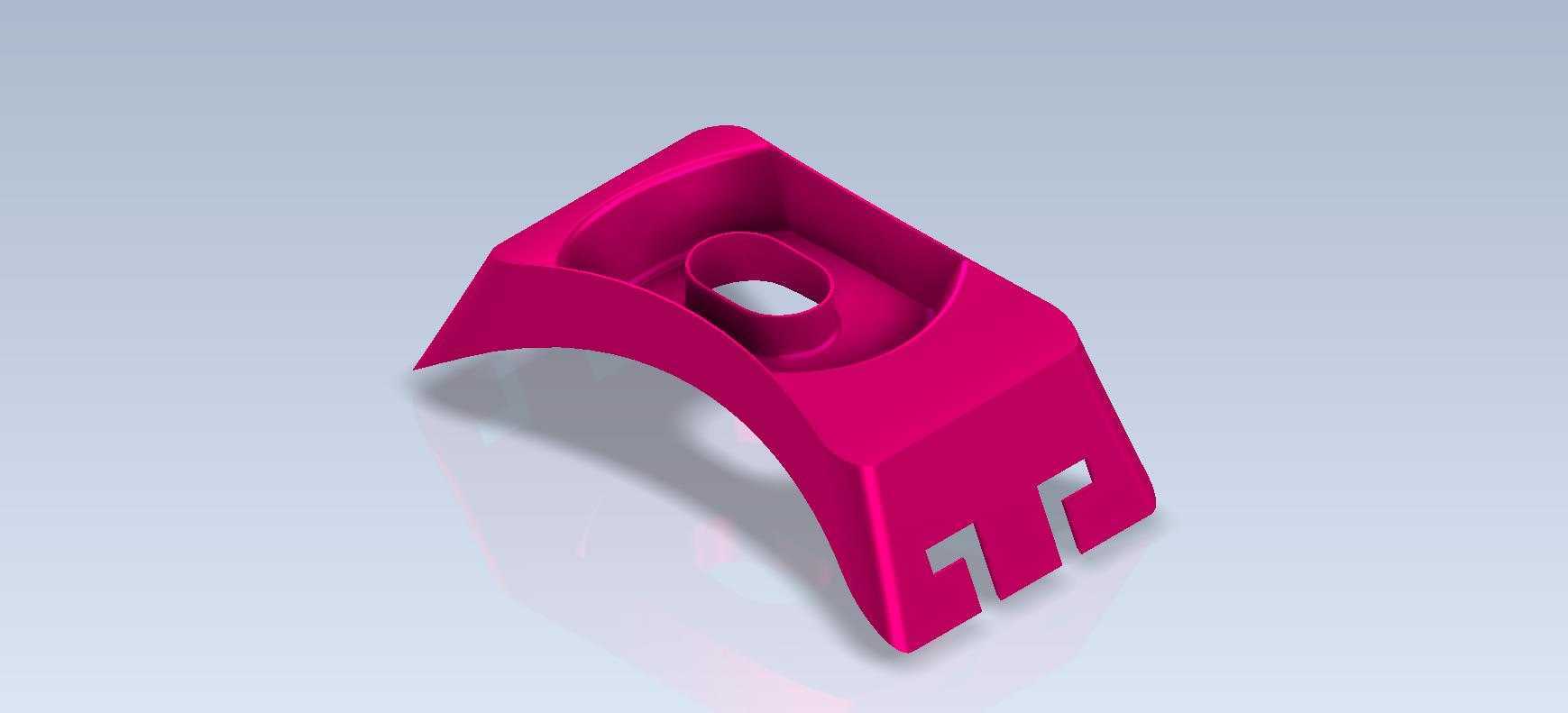

　　从结构设计逻辑来看，整体采用弧形拱起的壳体造型，并非随意的曲面造型：拱起的内腔刚好可以容纳变压器端部凸起的接线柱与焊片结构，不需要额外加高整体安装高度，就能预留出足够的电气安全间隙，避免护罩内壁与带电部位距离过近引发爬电问题。护罩内侧设置的带孔圆柱凸台，是整个构件的核心定位结构，安装时可以直接套在变压器铁芯叠片端部预设的定位柱上，不需要额外打胶或者加装紧固件，就能限制护罩沿变压器轴向的窜动，装配效率比传统的胶粘护罩提升40%以上，也方便后期运维时快速拆卸检查接线状态。

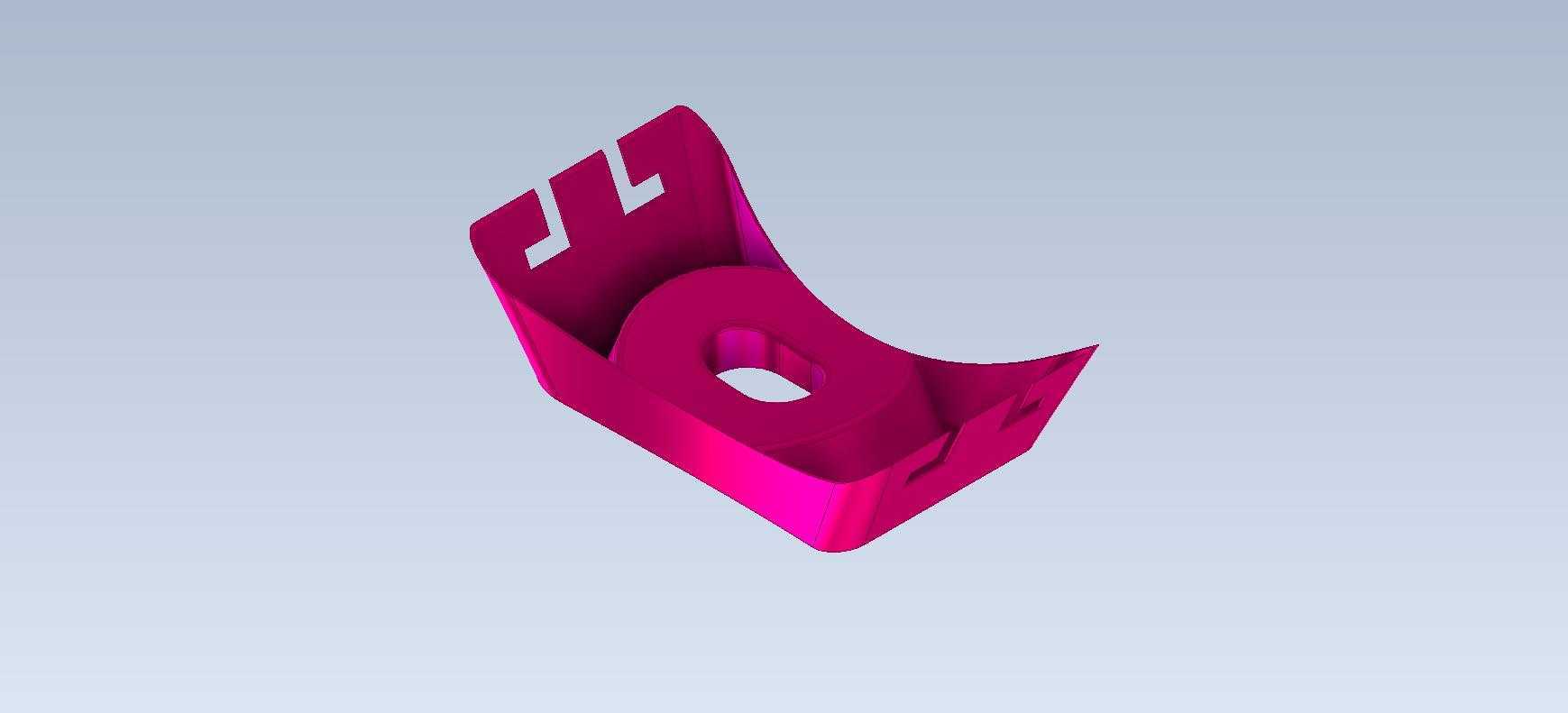

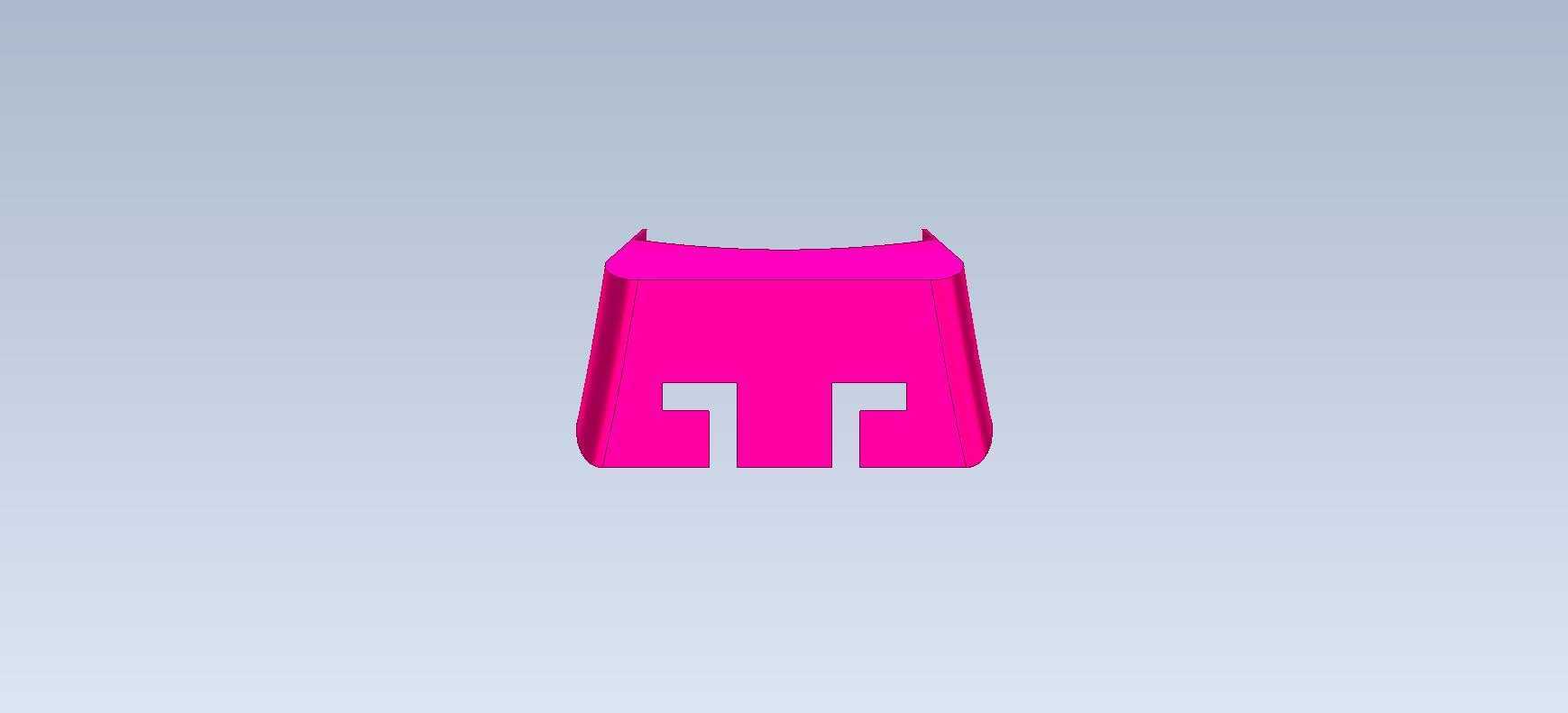

　　护罩下端的两个对称开槽卡扣，是整个结构的安装锁紧核心，两个卡扣的开槽宽度与变压器端部的金属安装支架厚度做了匹配设计，卡扣的内侧做了微小的倒扣斜度，安装时顺着支架推入，卡扣会产生微量弹性变形卡入支架的对应卡槽，推入到位后卡扣回弹，倒扣结构牢牢卡在支架边缘，不需要额外螺丝固定就能完成护罩的锁紧，即使在变压器有轻微运行振动的工况下，也不会出现松脱滑落的问题。这种卡扣设计也充分考虑了拆装的便利性，运维时只需要用一字螺丝刀轻轻撬动卡扣外侧的让位缺口，就能让卡扣脱开支架，快速拆下护罩，不会对护罩本身或者变压器支架造成损伤。

　　从安装边界尺寸来看，整体弧形轮廓的宽度刚好匹配对应规格变压器的铁芯叠片宽度，两侧不会超出变压器的安装外轮廓，不会干扰变压器在设备机箱内的整体布局；护罩的轴向长度刚好覆盖接线端的裸露区域，不会延伸到绕组的散热区域，避免影响变压器运行时的自然散热，防止护罩遮挡风道造成绕组温升过高。护罩的壁厚做了均匀化设计，整体壁厚保持在1.5mm左右，既保证了足够的结构强度，安装卡扣部位不会因为反复拆装出现断裂，也不会因为壁厚过大造成材料浪费，同时均匀的壁厚也适配注塑成型的工艺要求，生产时不会出现缩痕、缺料等成型缺陷。

　　建模过程中需要重点关注几个关键尺寸的公差匹配：内侧定位凸台的内孔直径要比变压器定位柱直径大0.1mm左右，间隙过小会造成安装困难，间隙过大则会出现护罩晃动的问题；下端卡扣的开槽宽度要比安装支架厚度大0.05mm，同时倒扣的深度控制在0.3mm，深度过大会造成卡扣安装时变形量过大断裂，深度过小则锁紧力不足容易松脱；弧形顶面的曲率要和变压器端部的轮廓做适配，保证护罩安装后与变压器本体贴合紧密，不会出现明显的缝隙影响防护效果。另外，护罩所有的棱边都做了R0.5mm的圆角处理，既避免生产时出现锐边划伤操作人员，也能减少注塑成型时的应力集中，提升构件的抗冲击性能，即使在运输过程中受到轻微磕碰也不会出现开裂。

　　在实际设备应用场景中，这类护罩多用于工业控制电源、小型家电内置电源、通讯设备供电模块的电源变压器上，相比传统的方形护罩，弧形结构的抗挤压能力更强，在设备机箱内空间紧凑、周边有其他线束挤压的情况下，弧形顶面可以将侧向的挤压力分散到整个壳体结构上，不会像方形护罩那样容易因为局部受力出现碎裂。同时这种无螺丝的卡扣安装方式，非常适配自动化装配生产线的作业要求，机械手可以直接抓取护罩对准定位柱压入，一步完成装配，不需要额外的锁螺丝或者点胶工序，能有效提升整条电源装配线的生产效率。
