数控铣床用夹持路由器装置结构设计

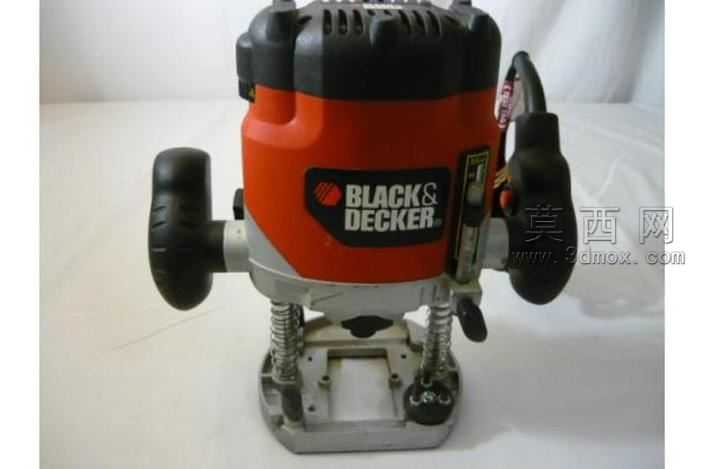

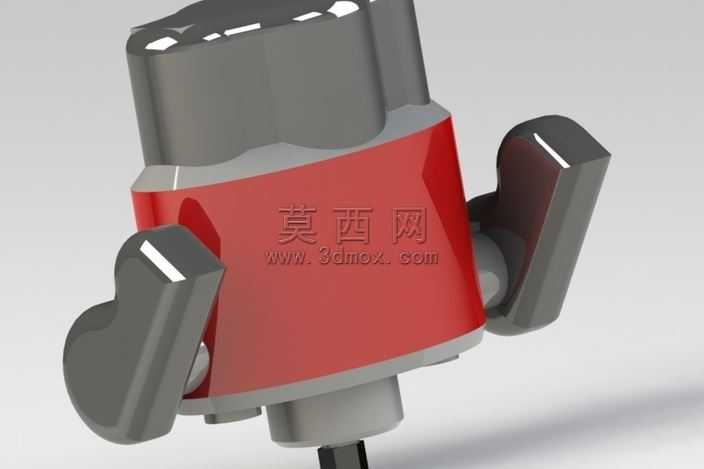

本作品为适配数控铣床的路由器夹持装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对装置的核心功能需求进行拆解：需实现对圆柱形路由器主体的稳定夹持、保证加工过程中路由器与铣床主轴的同轴度、同时预留足够的刀具作业避让空间。建模过程中优先完成主体基座的特征绘制，通过拉伸、凸台切除等基础命令构建基座的圆柱腔体结构，腔体尺寸匹配常见手持路由器的机身外径，内壁预留0.2mm的装配公差带，避免过盈装配导致的路由器外壳挤压变形。两侧的夹持手柄采用对称式结构设计，建模时先绘制单侧手柄的草图轮廓，通过放样命令生成符合人体工学的弧形握持面，再通过镜像特征完成对称侧的结构生成，手柄与基座的连接部位设计了嵌入式旋转轴结构，轴孔配合采用间隙配合参数，保证手柄扳动时的顺畅度，同时在轴孔末端设计了限位凸台，防止手柄旋转角度过大导致夹持失效。装置上部的动力连接端采用标准化的铣床刀柄接口结构，建模时严格遵循通用铣床刀柄的尺寸规范，保证装置可以直接装夹在数控铣床的主轴夹头上，无需额外制作转换接头。渲染阶段针对不同部件赋予差异化材质：主体基座外壳采用亮红色哑光塑料材质，调整材质的粗糙度参数至0.3，还原工业塑料的细腻磨砂质感；两侧夹持手柄采用深灰色硬质工程塑料材质，在手柄的握持棱边处添加高光线条，模拟塑料件注塑成型后的分型面亮边效果；底部的刀具伸出部位采用金属哑光材质，添加轻微的磨损纹理贴图，还原金属部件长期使用后的真实质感；装置与路由器接触的内壁部位添加软质橡胶材质层，通过调整材质的凹凸贴图参数，模拟橡胶垫的防滑纹理，提升夹持摩擦力的同时避免刮伤路由器外壳。结构设计上充分考虑了实际使用场景的受力情况，基座外壳采用加厚壁设计，在夹持手柄的施力位置添加了加强筋结构，通过有限元受力分析验证，当手柄施加常规扳动力时，基座腔体的形变量小于0.05mm，完全满足机加工过程中的夹持精度要求；装置底部设计了可调节的深度限位环，用户可以根据加工深度需求调整限位环的上下位置，无需反复对刀即可控制路由器的下刀深度，提升加工效率。整体设计兼顾了结构实用性与装配便捷性，所有零部件均采用模块化设计，易损耗的橡胶垫层、旋转轴等部件均可单独拆卸更换，降低装置的后期维护成本。
