转向支架摇杆导轨T型杆架组合结构件

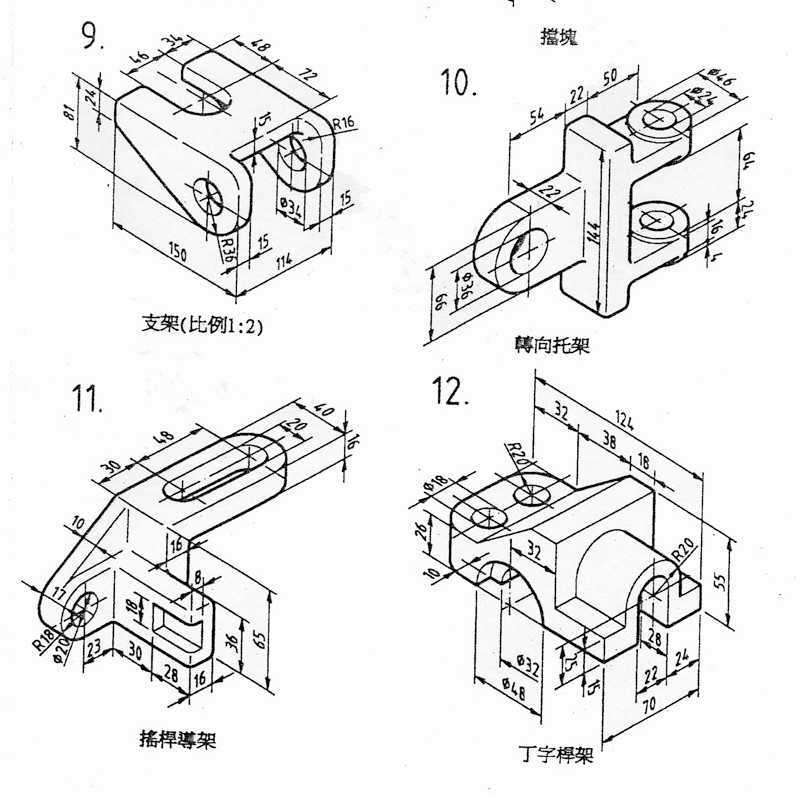

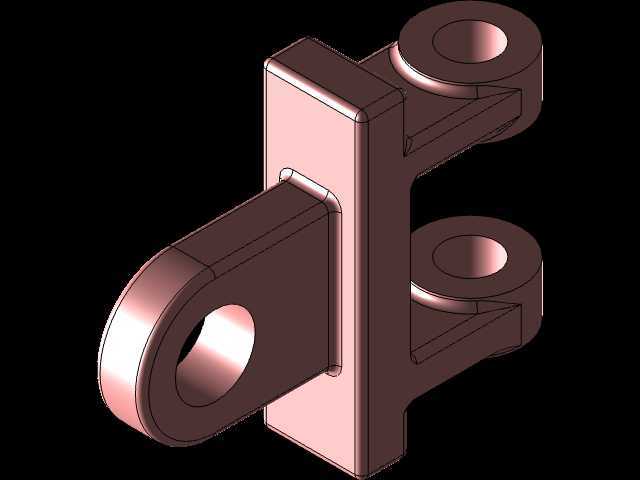

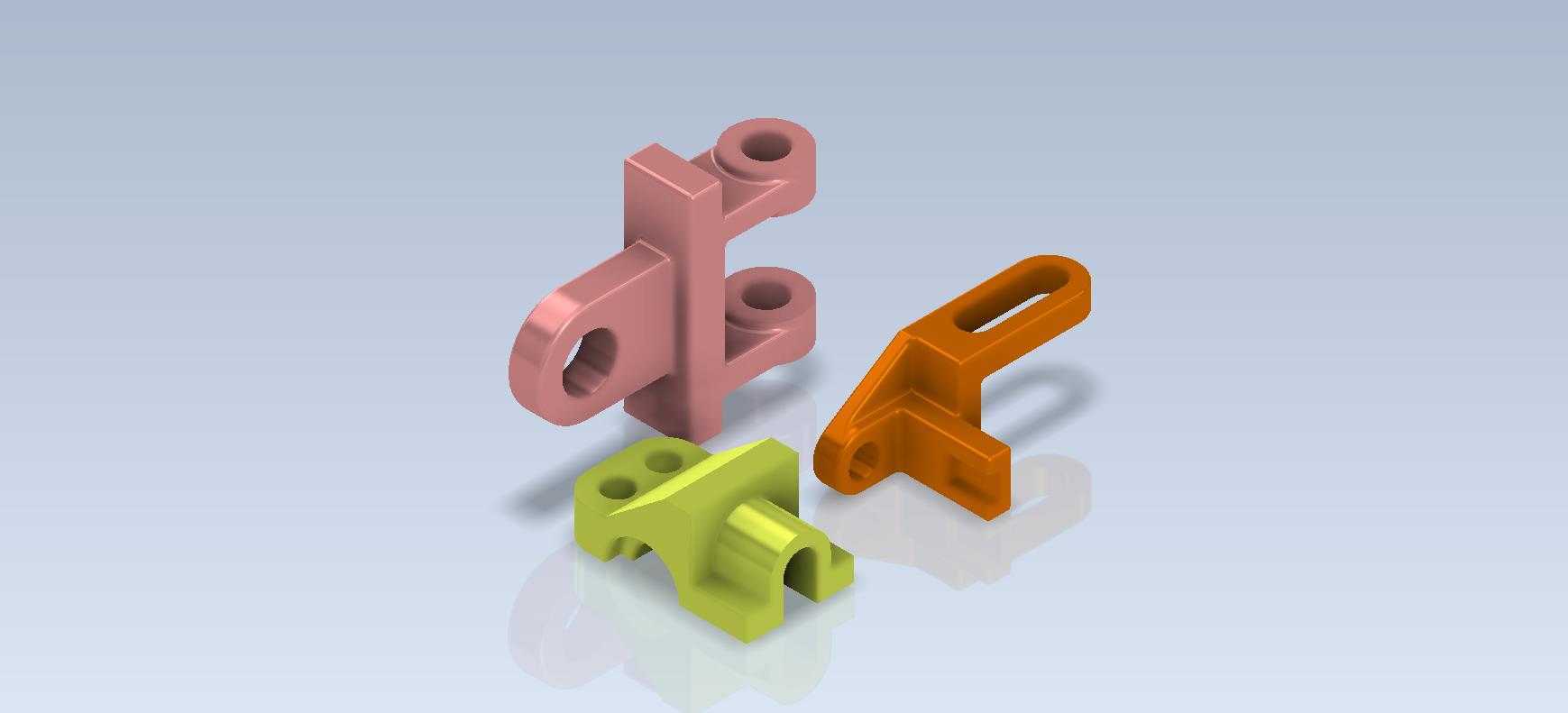

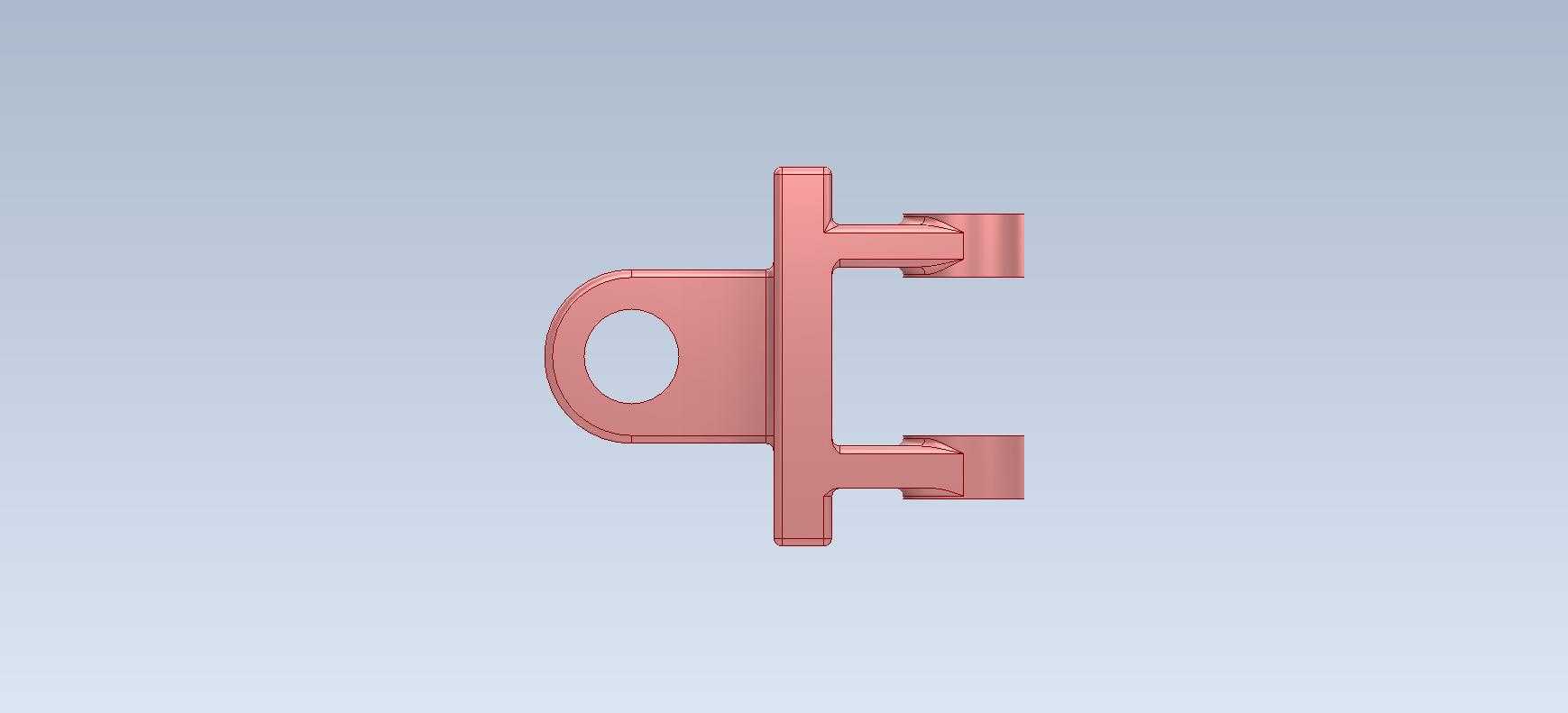

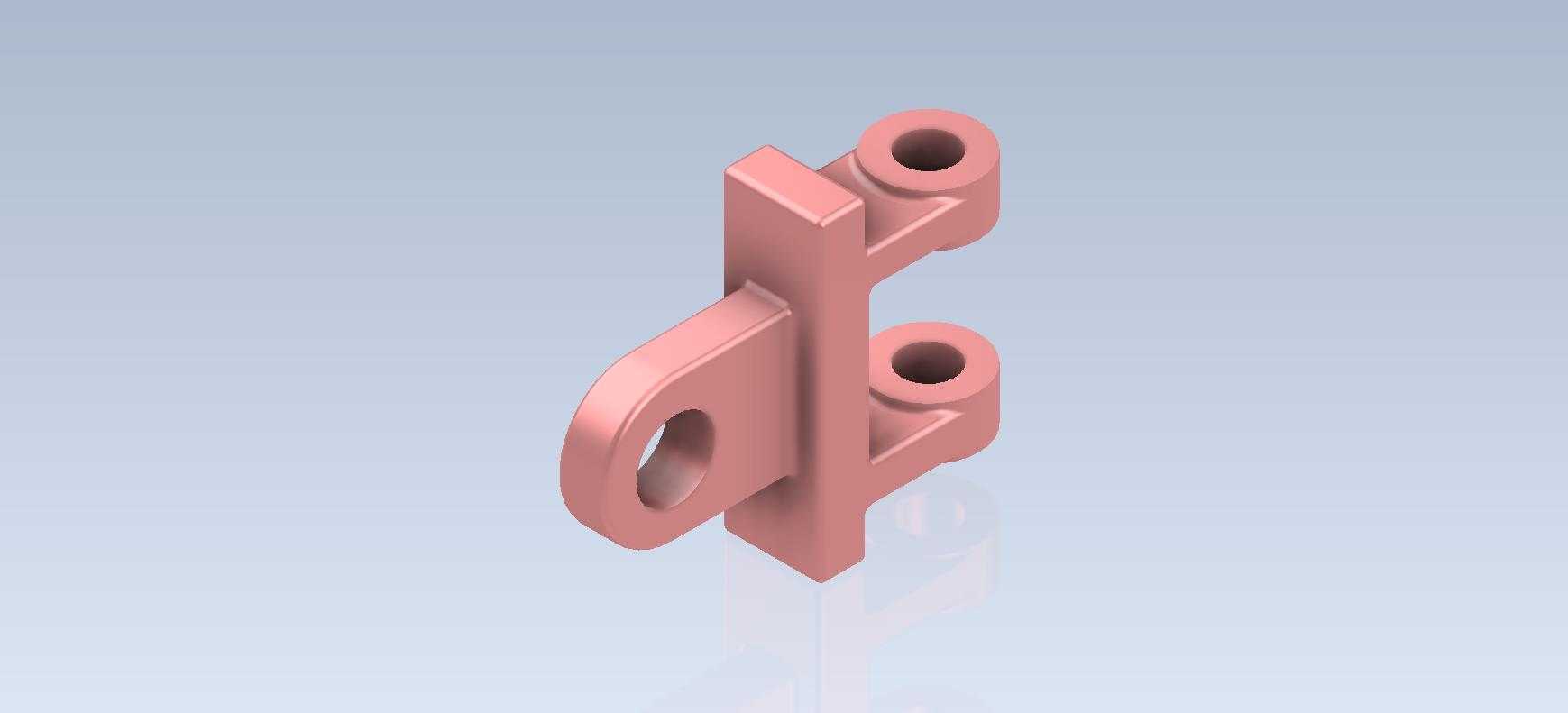

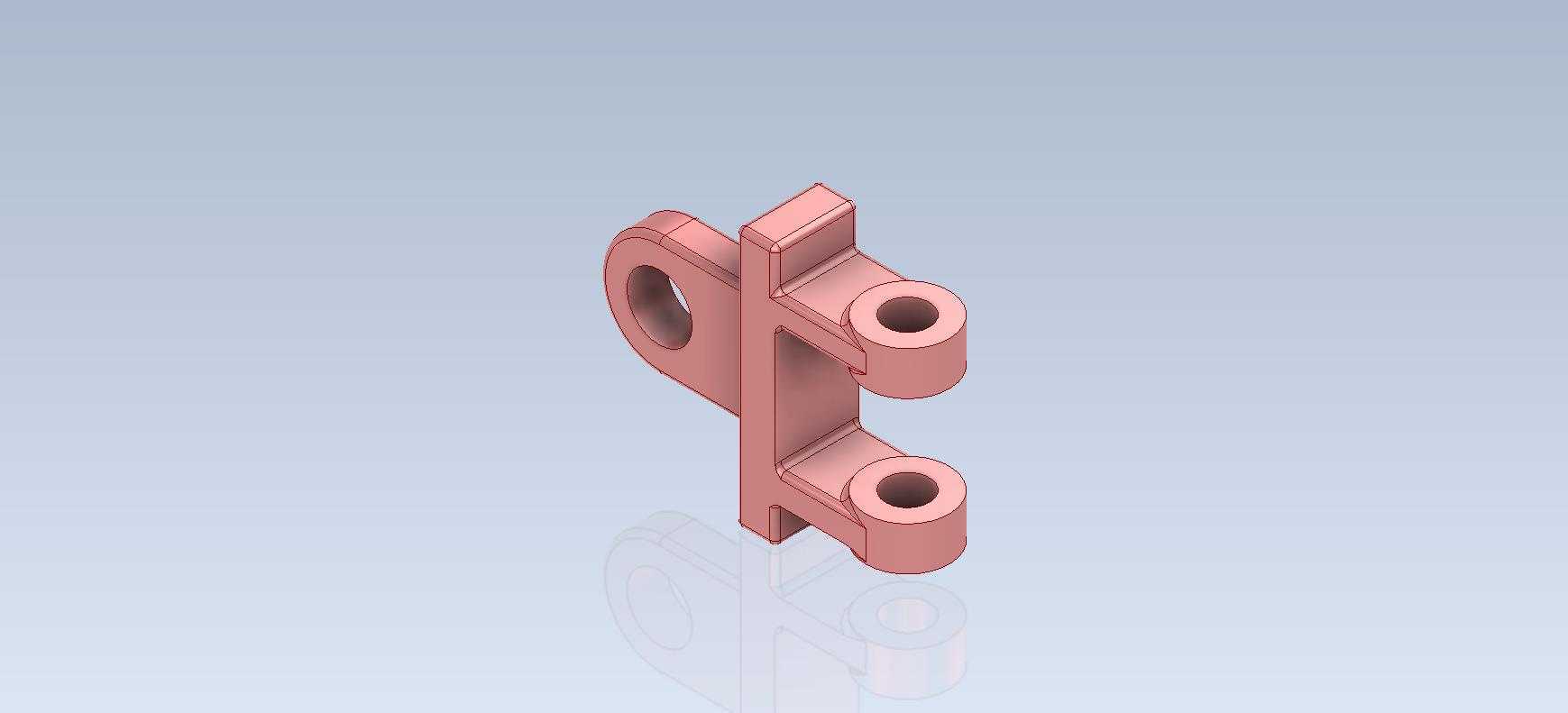

　　这套组合结构件包含三类不同功能的机械连接件，分别承担转向支撑、滑动导向、杆件连接的核心作用，在小型自动化执行机构、轻工机械传动单元、教学实训台架中都有广泛的适配场景。先看粉色的转向支架件，主体采用L型支撑结构，两个同轴带孔凸台分布在支架竖臂上下两端，孔位公差按H7级基孔制设计，可适配直径8mm的铰接销轴，实现支架与固定基座的转动连接，竖臂侧面的横向凸耳开有贯通光孔，用于和摇杆部件做铰接联动，支架底部的安装面做了0.5mm的铣平工艺处理，保证安装时与贴合面的接触面积不低于85%，避免长期铰接转动出现应力集中导致的支架变形。

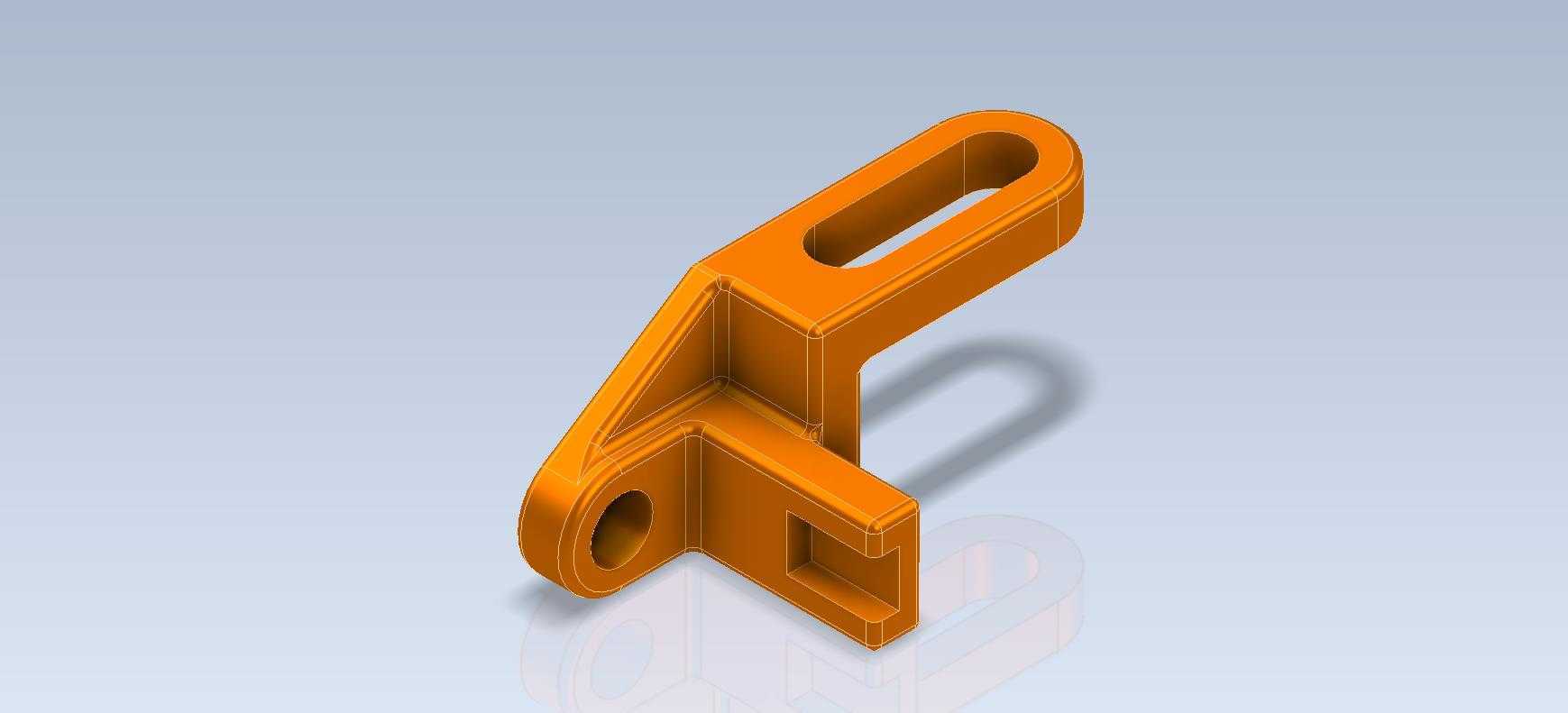

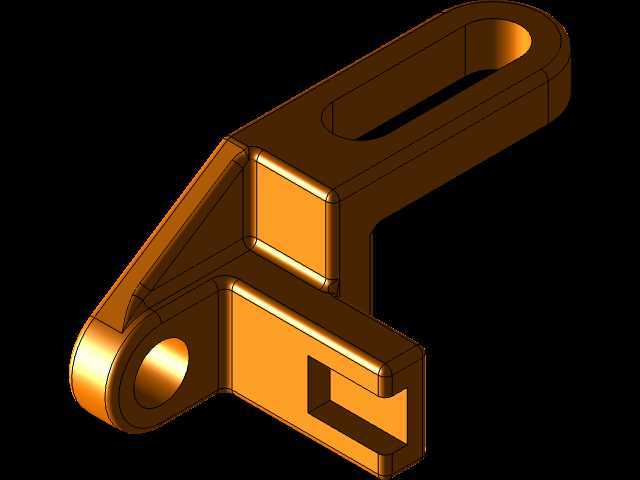

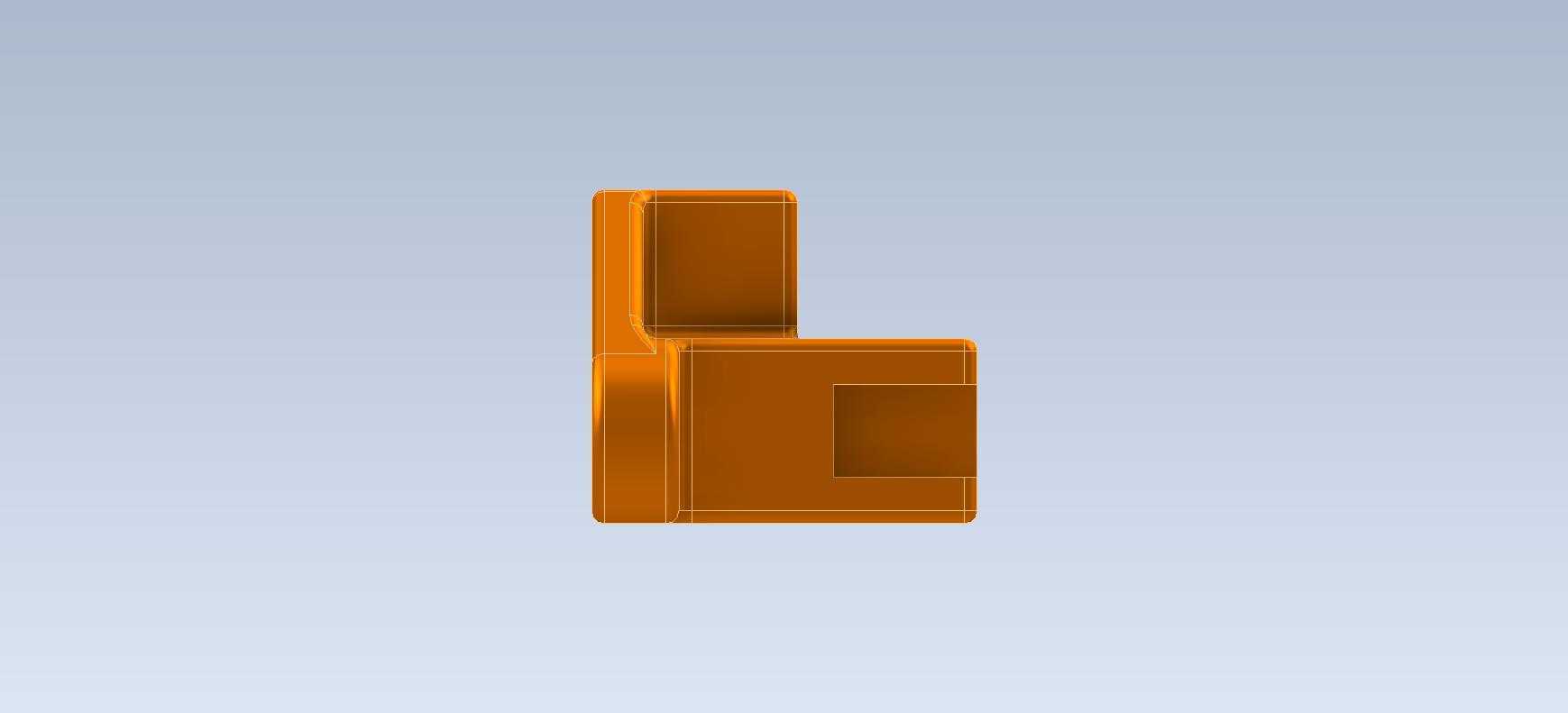

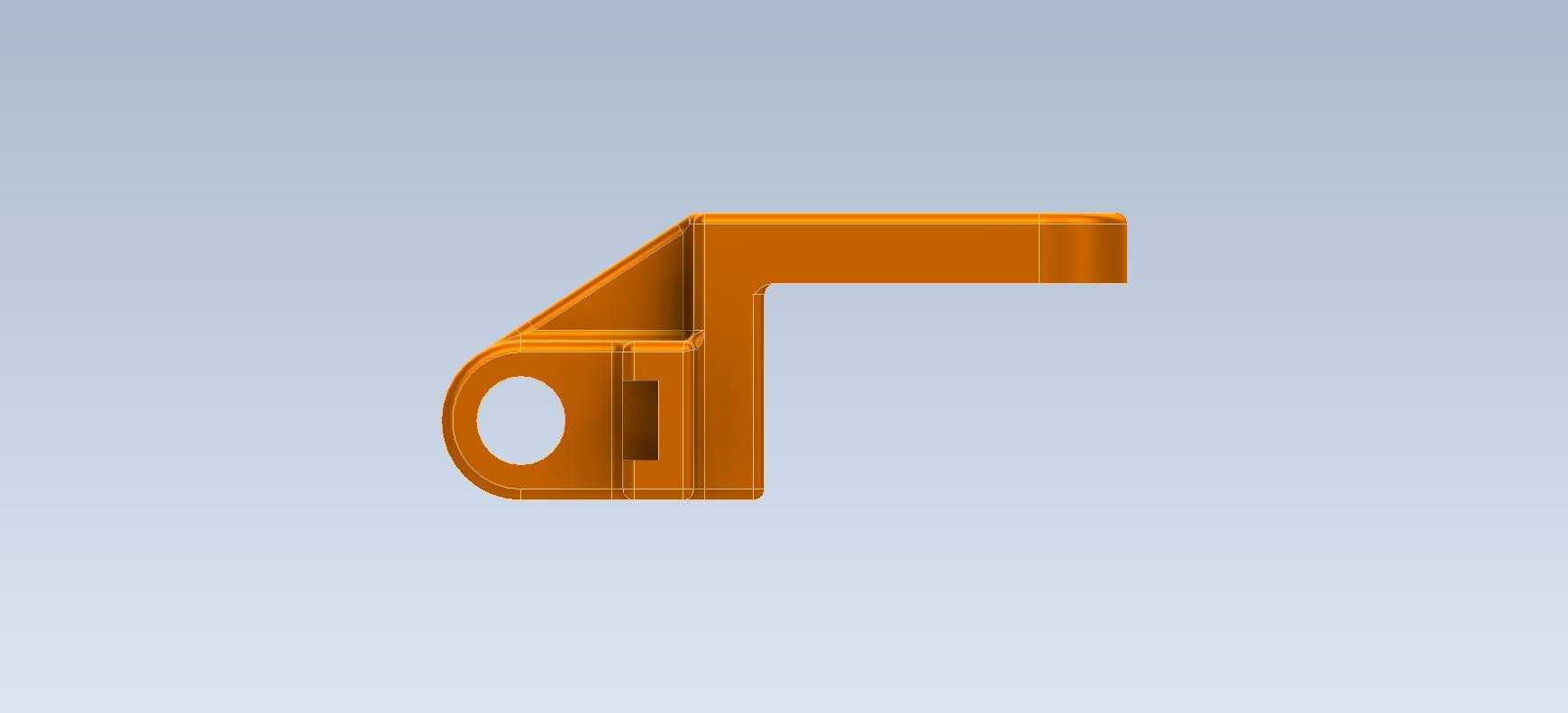

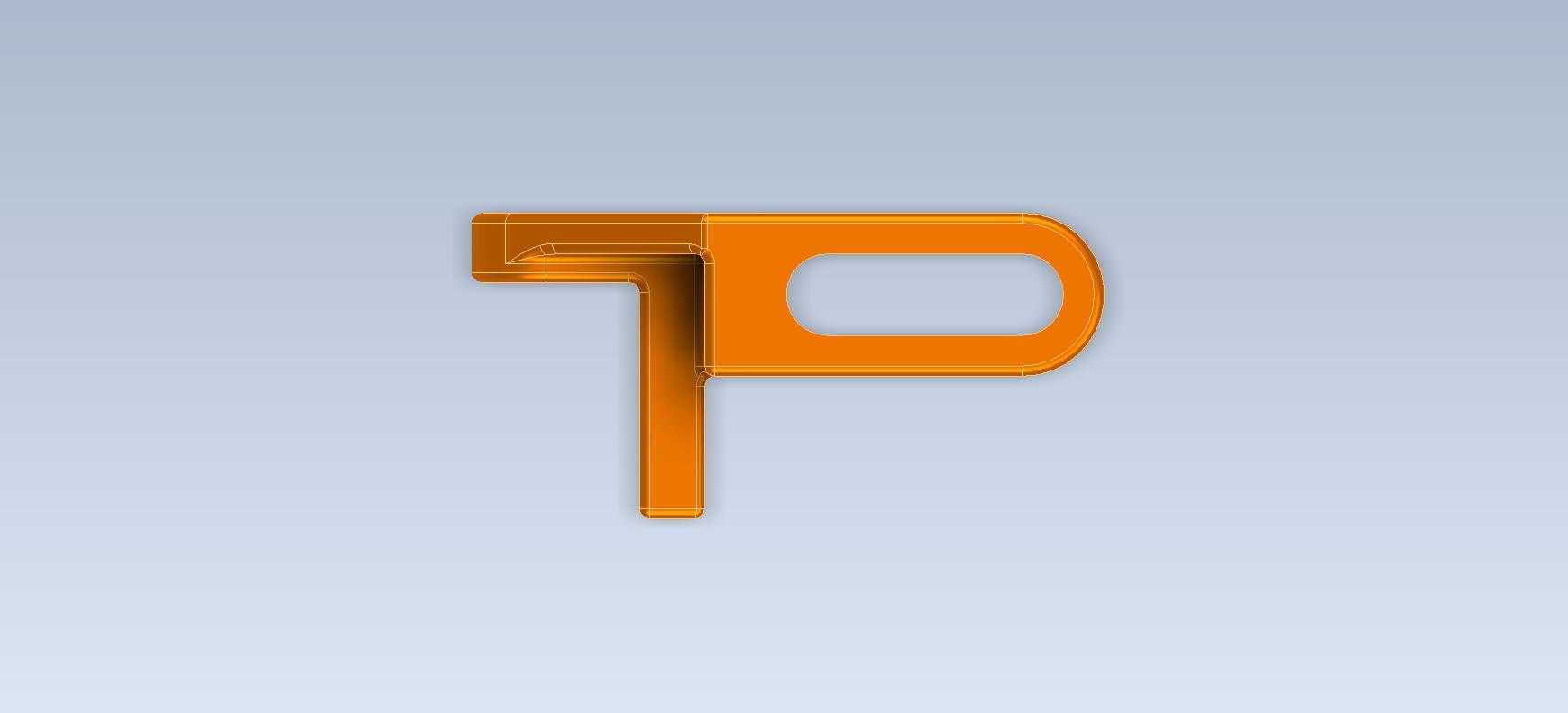

　　整个转向支架的壁厚控制在3mm，转角处全部做R2的圆角过渡，既减少注塑或铣削加工时的应力残留，也能避免装配时锐边划伤操作人员。橙色的摇杆导轨件属于滑动导向类零件，主体为带长圆形通槽的弯折臂结构，长槽的宽度按6mm公差带设计，可与配套的导向销配合实现直线往复滑动，槽边做了0.2mm的倒角处理，减少滑动过程中的卡滞磨损，弯折臂下端的两个安装凸台开有同轴定位孔，用于和驱动端的摇杆做固定连接，整个零件的滑动面粗糙度要求达到Ra1.6，保证滑动过程顺畅无卡顿，弯折处的加强筋厚度为2mm，在不增加整体重量的前提下提升臂体的抗扭强度，避免长期往复受力出现臂体弯曲变形。

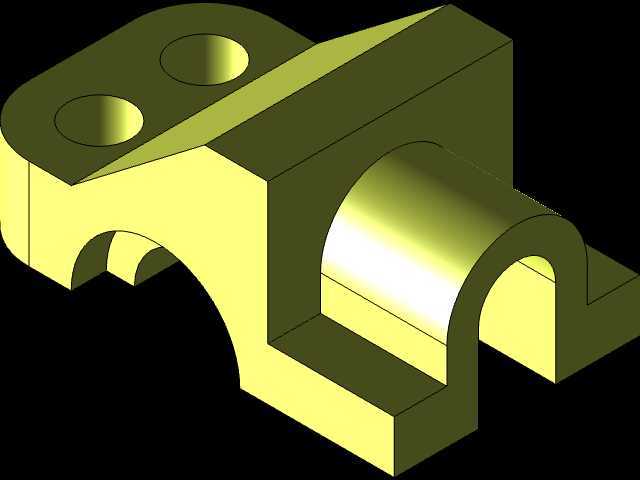

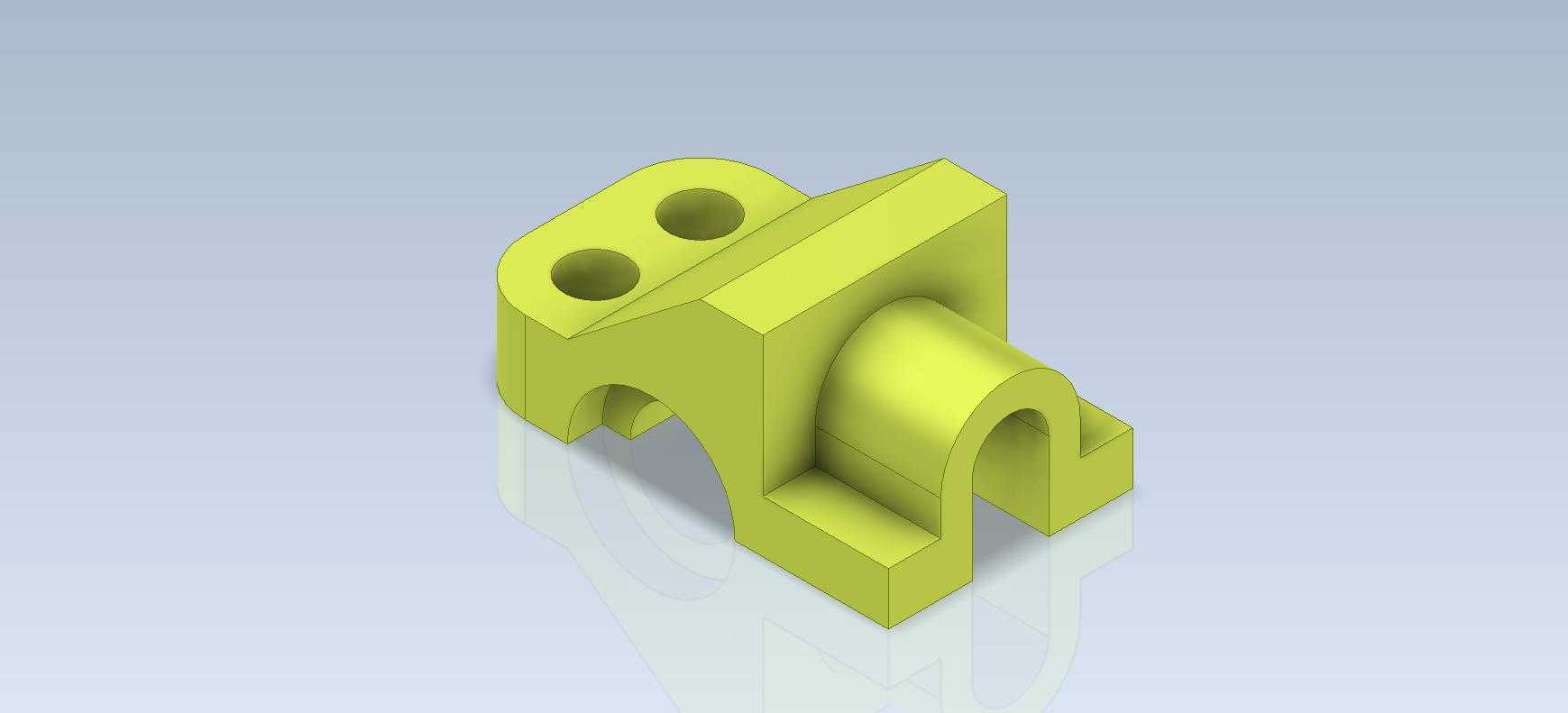

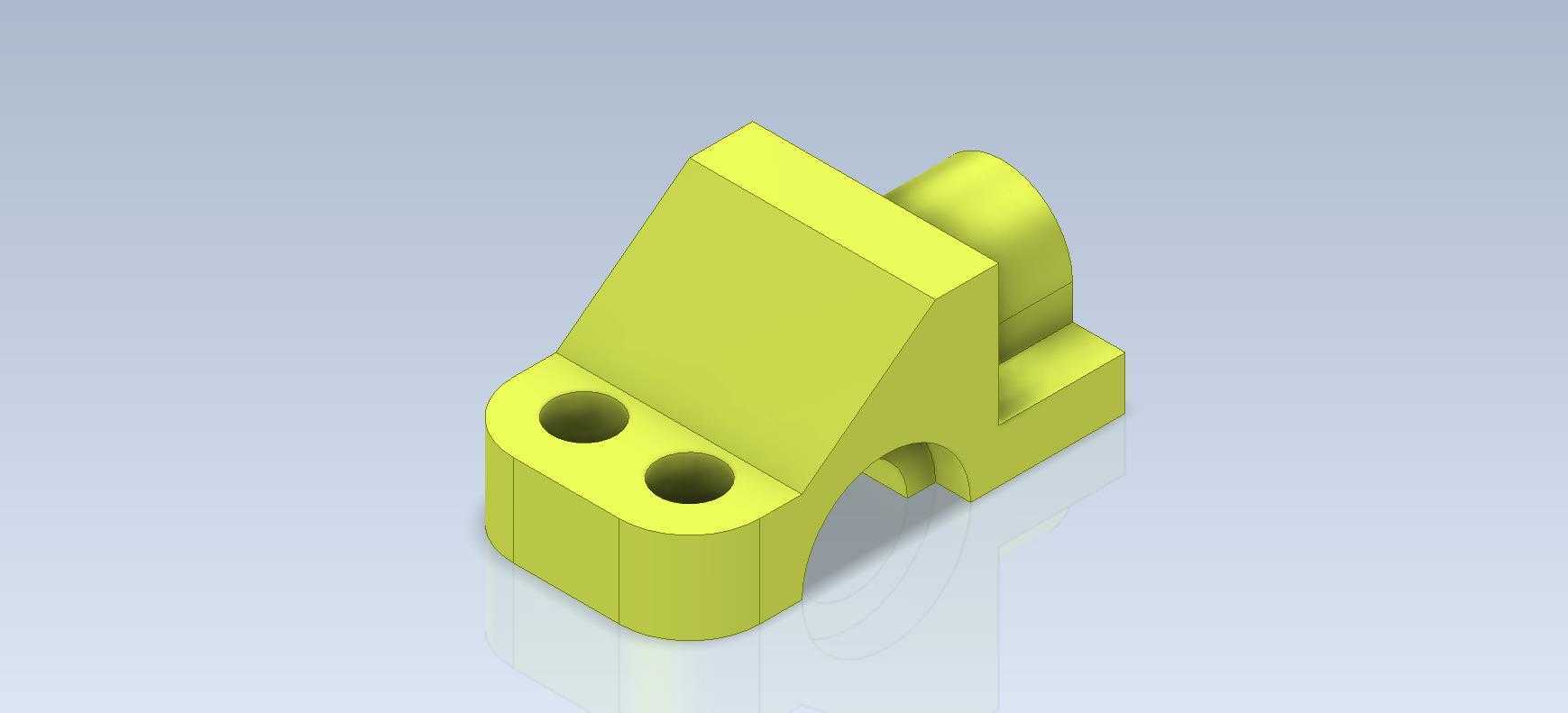

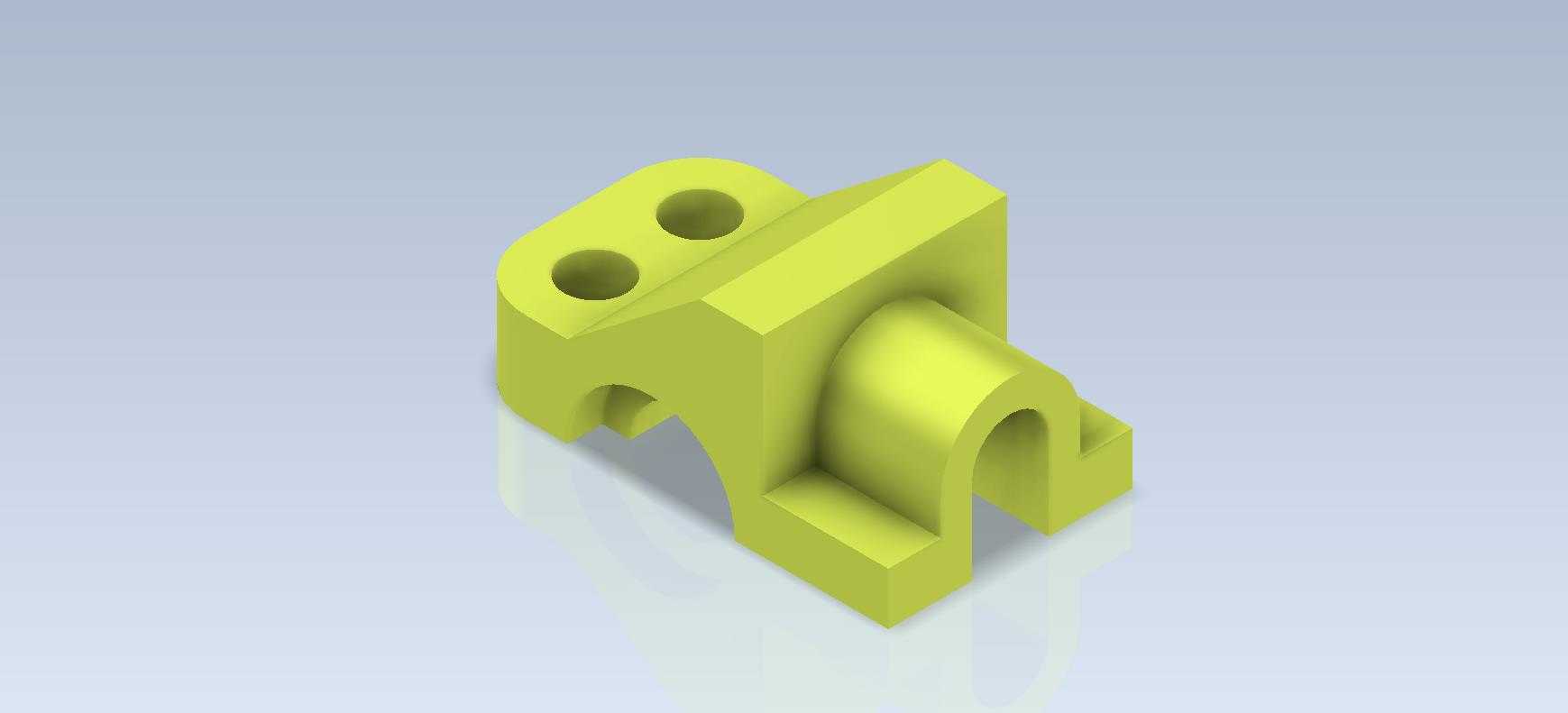

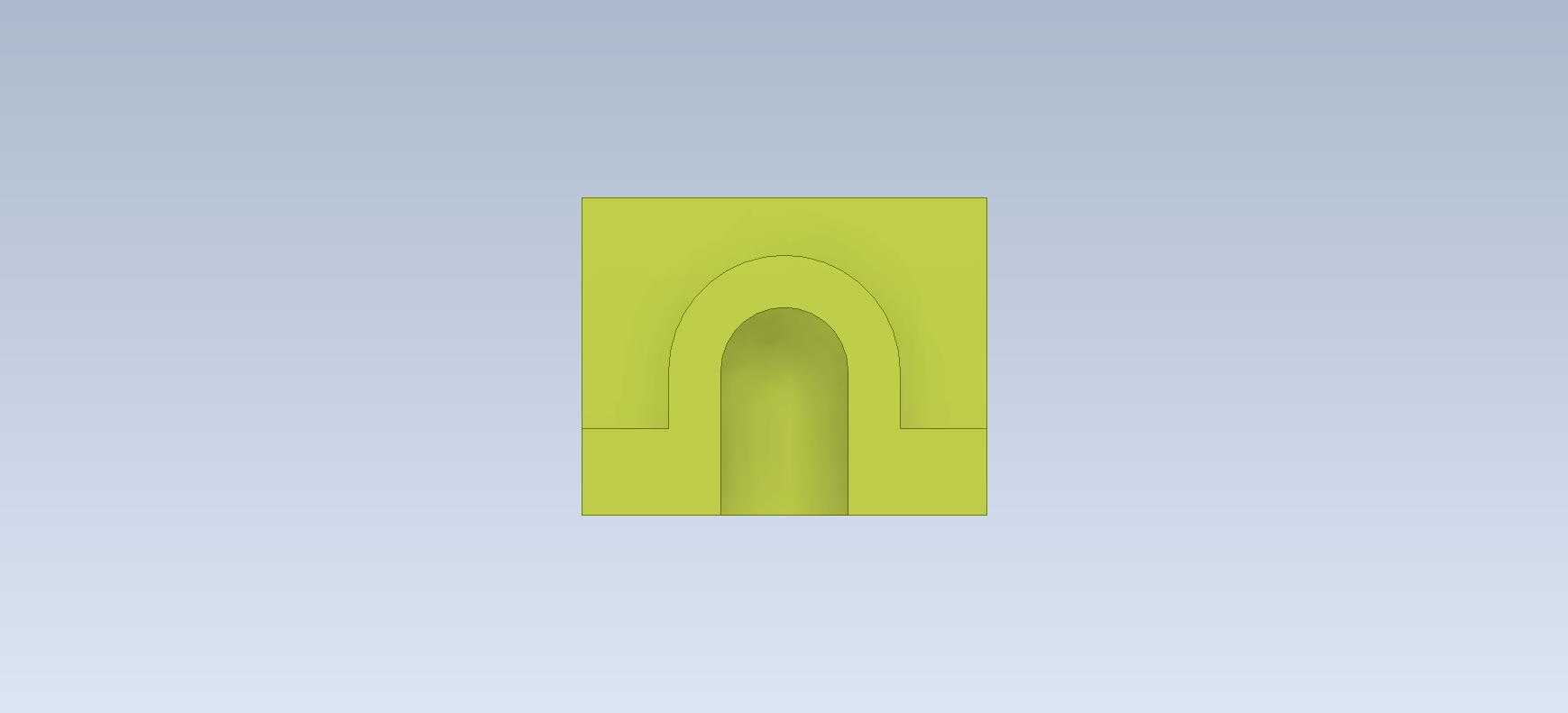

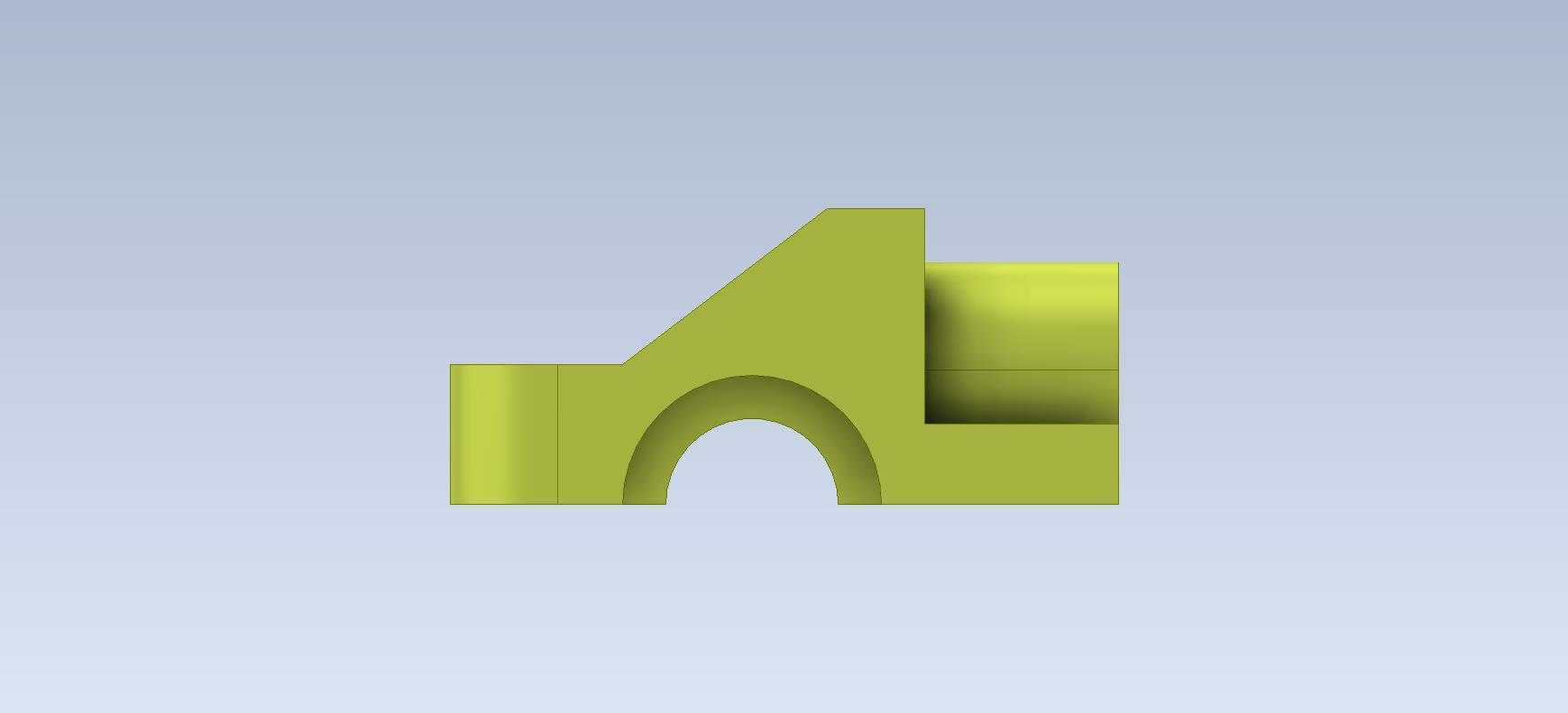

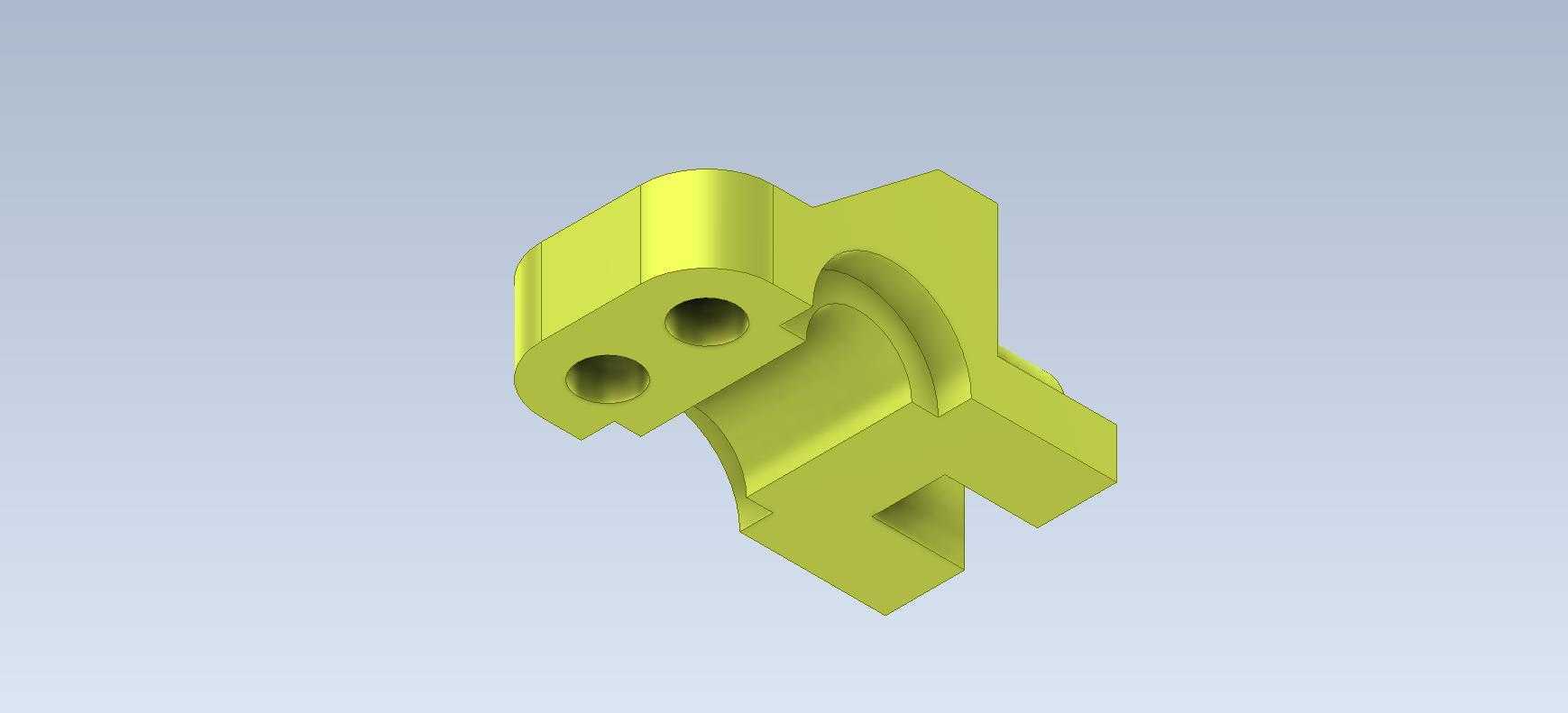

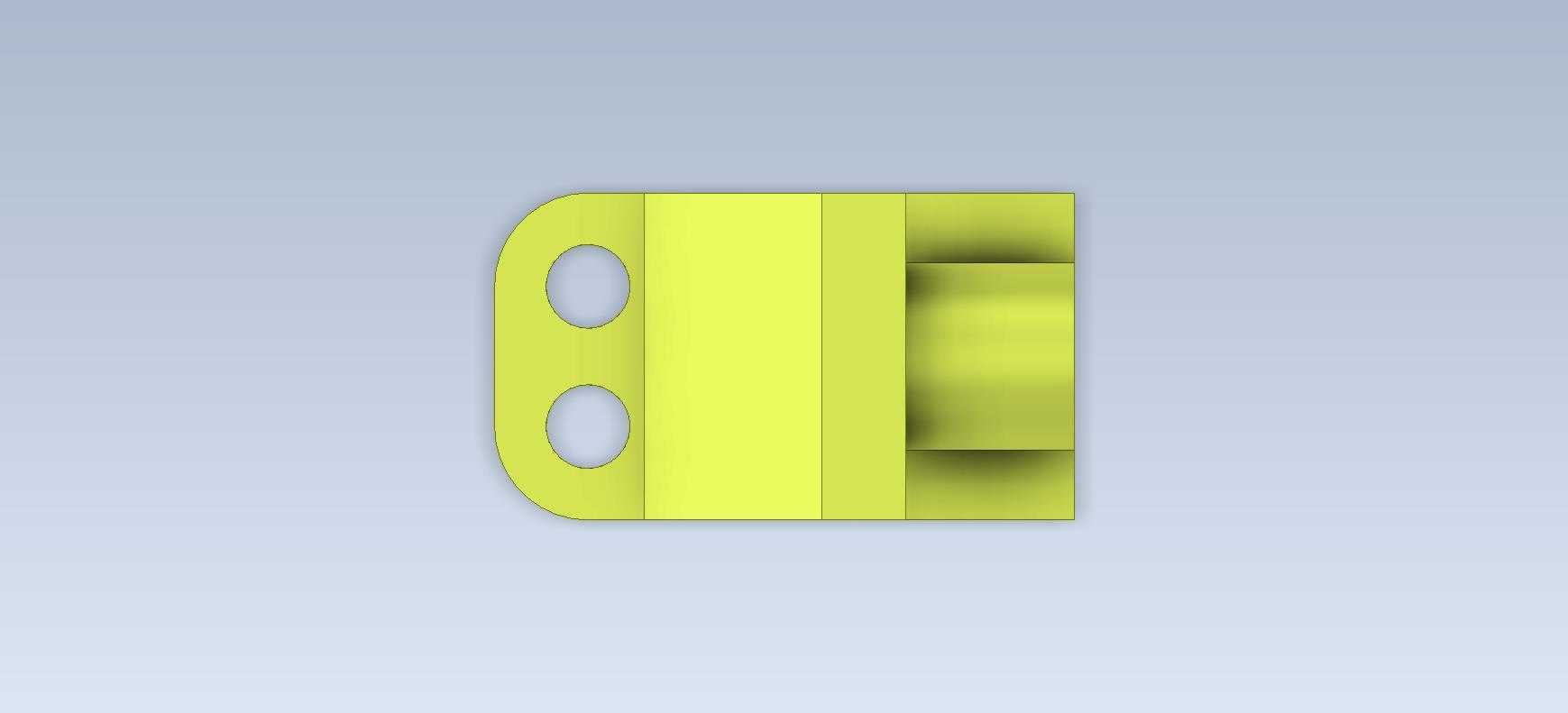

　　黄绿色的T型杆架属于杆件连接固定件，主体为T型块状结构，上端两个对称的带孔凸耳用于和横向杆件做铰接连接，下端的开口卡槽可卡入直径10mm的纵向杆件，卡槽侧面开有紧定螺钉孔，通过M3紧定螺钉实现杆架与纵向杆件的位置固定，杆架的所有安装孔位同轴度控制在0.02mm以内，保证铰接转动时无偏心晃动，卡槽的内表面做了防滑网纹处理，提升紧定后的锁紧力，避免杆件受力时出现相对滑动。从设计思路来看，这套结构件采用模块化拆分设计，三个零件既可以单独作为标准连接件适配不同的机构场景，也可以组合成一套完整的转向摇杆机构，实现转动输入到直线滑动输出的运动转换，所有零件的安装孔位都采用通用标准尺寸，不需要额外定制非标紧固件，降低装配和维护成本。安装边界方面，整套机构组合后的总占用空间为长65mm、宽40mm、高55mm，安装时需要在基座上预留直径8mm的销轴安装孔，以及对应三个零件的固定螺钉孔位，滑动导轨的行程范围为20mm，安装时需要预留足够的滑动空间，避免运动过程中与周边部件发生干涉。零件的材质可选配工程塑料或铝合金，工程塑料材质适用于低速轻载的教学实训、演示模型场景，铝合金材质适用于中等载荷的实际工业设备传动场景，不同材质下的零件壁厚不需要做额外调整，原有结构强度即可满足对应场景的受力要求。

　　在实际装配过程中，转向支架的铰接销轴需要加装0.2mm厚的尼龙垫片，减少转动过程中的端面摩擦，摇杆导轨的滑动槽内需要涂抹少量润滑脂，提升滑动顺畅度并延长零件使用寿命，T型杆架的紧定螺钉需要加装防松垫圈，避免设备运行过程中螺钉松动导致杆件位置偏移。这套结构件的运动逻辑清晰，通过转向支架的摆动带动摇杆导轨沿导向销做直线滑动，同时T型杆架随摇杆导轨同步运动，可实现小行程的直线往复输出，常被应用在小型料仓的挡料机构、工装夹具的锁紧机构、教学实验台的运动演示单元中，结构简单可靠，加工难度低，维护成本小，非常适合入门级结构设计人员做机械传动原理的练习参考，也可直接经过尺寸调整后适配到实际的小型设备传动结构中。
