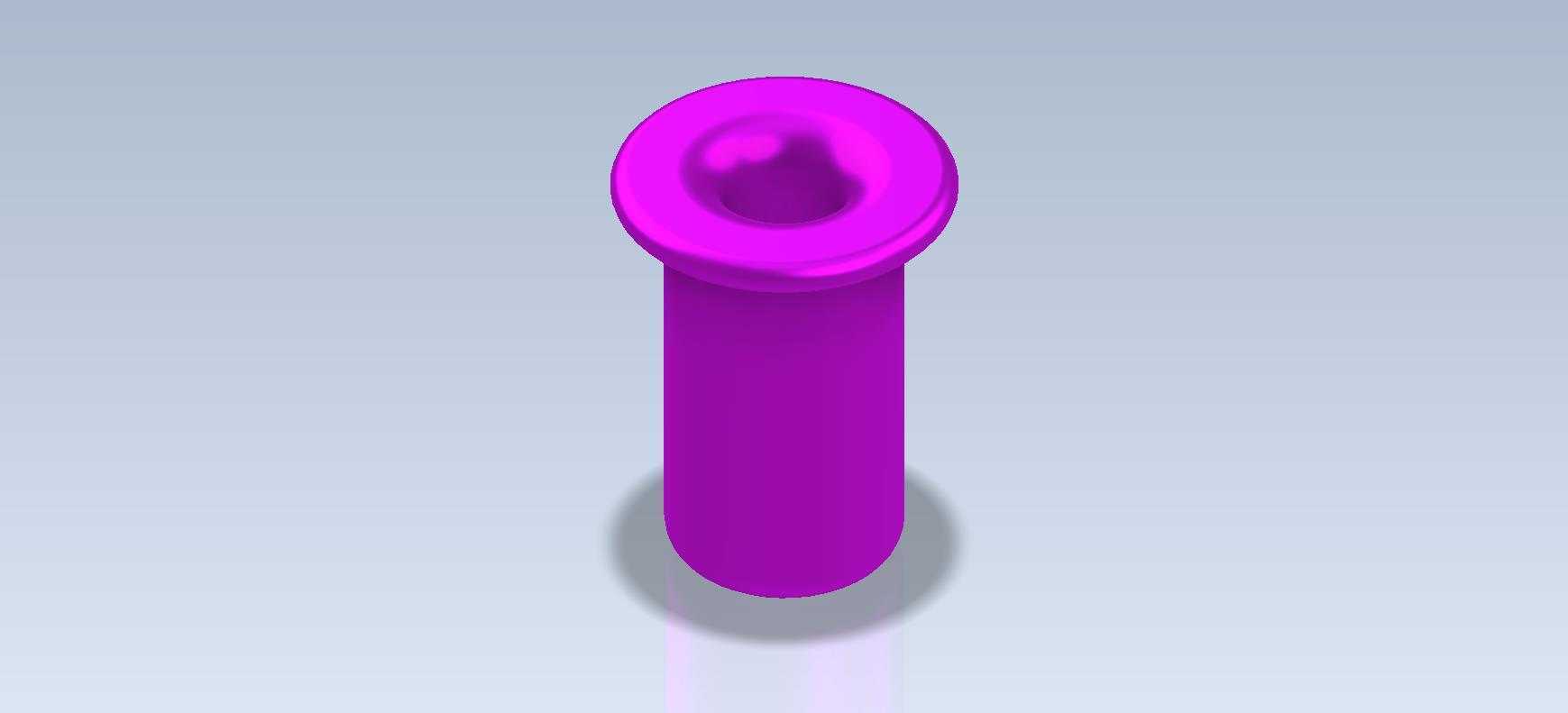

带法兰盘沉头圆柱销轴结构设计

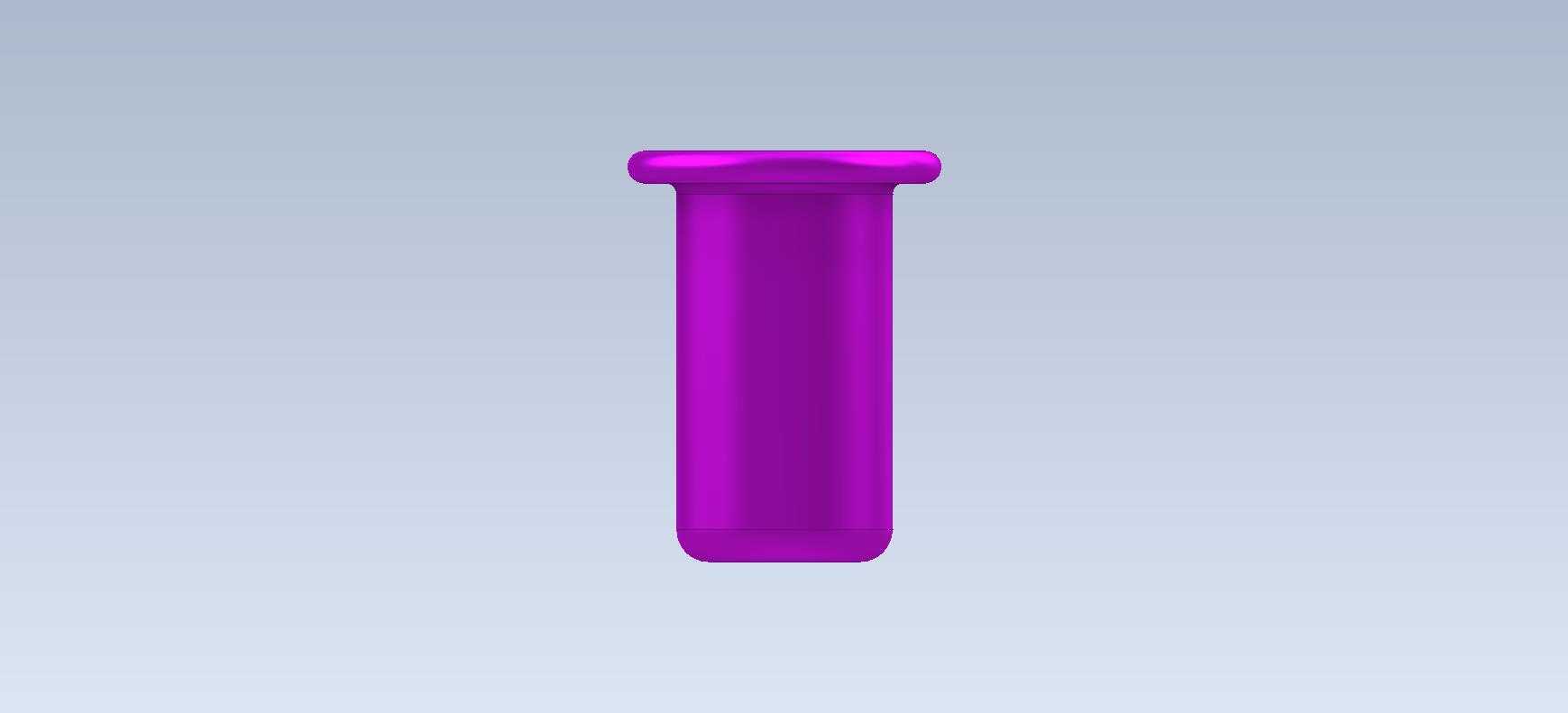

　　这类带法兰沉头的圆柱销轴，在轻工装配、小型机电设备的铰接工位里出镜率极高，日常做结构方案时，但凡遇到需要限制轴向窜动、又不想额外加装轴端挡圈的铰接场景，我第一反应都会先调出这类结构做适配校核。先从实际安装边界说，这类零件的圆柱段直径公差一般选h7，和安装基座的孔做间隙配合，单边间隙控制在0.02-0.04mm，既能保证装配时手动就能推入，又不会因为间隙过大出现铰接晃动；顶端的法兰盘直径比圆柱段大30%-40%，厚度取圆柱直径的1/5，安装时法兰端面直接贴靠在基座的安装面上，不需要额外加工卡簧槽，也不用拧锁紧螺母，装配效率比普通光轴销轴高40%左右，特别适合批量组装的小型机电产品流水线工位。

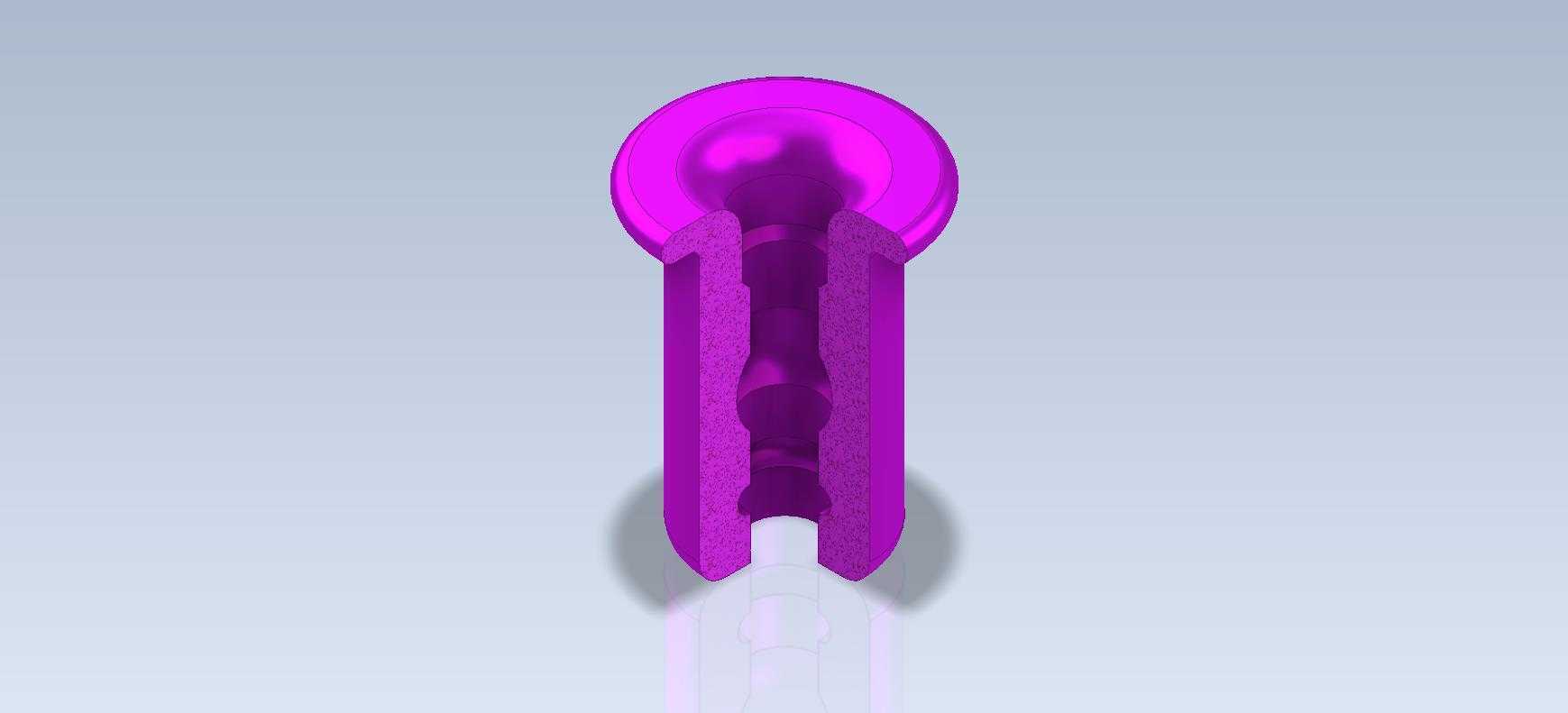

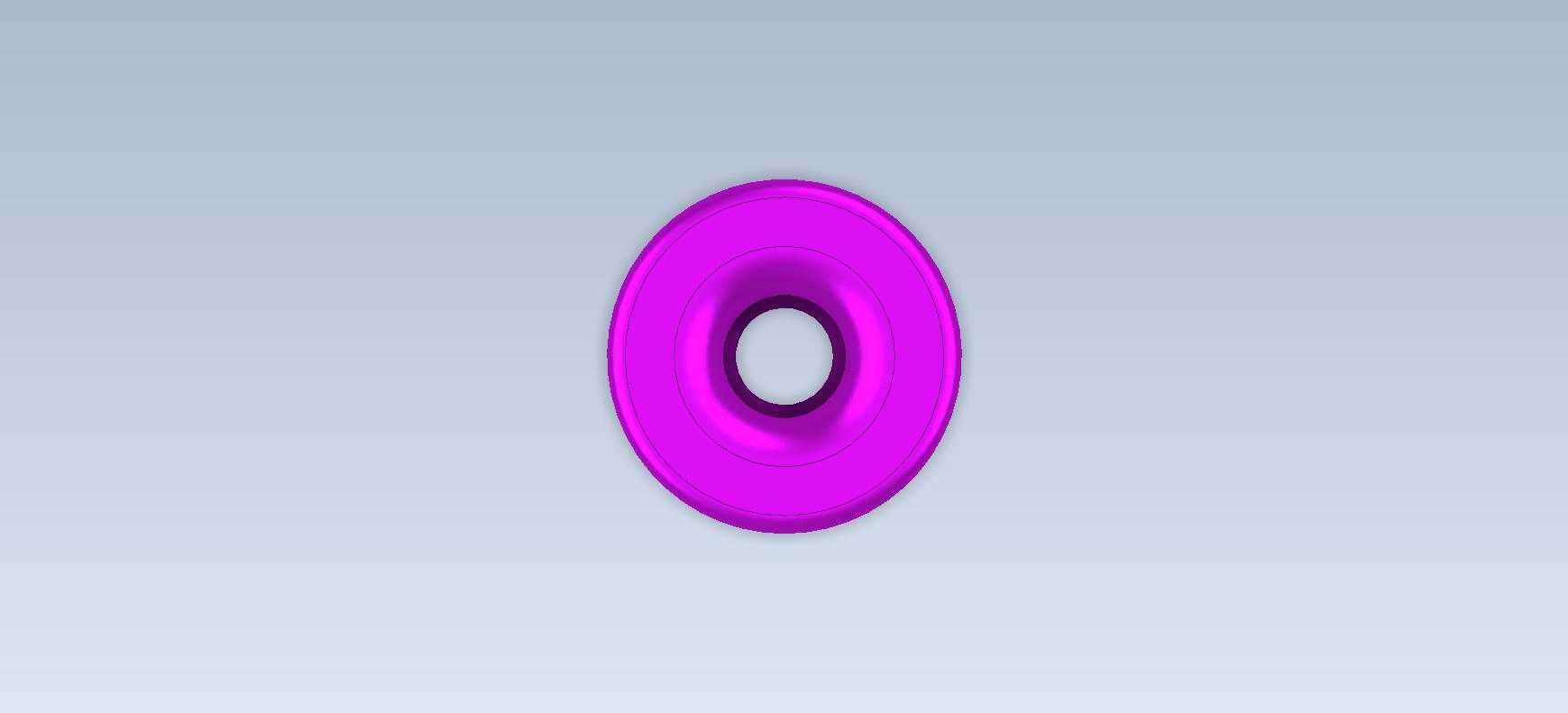

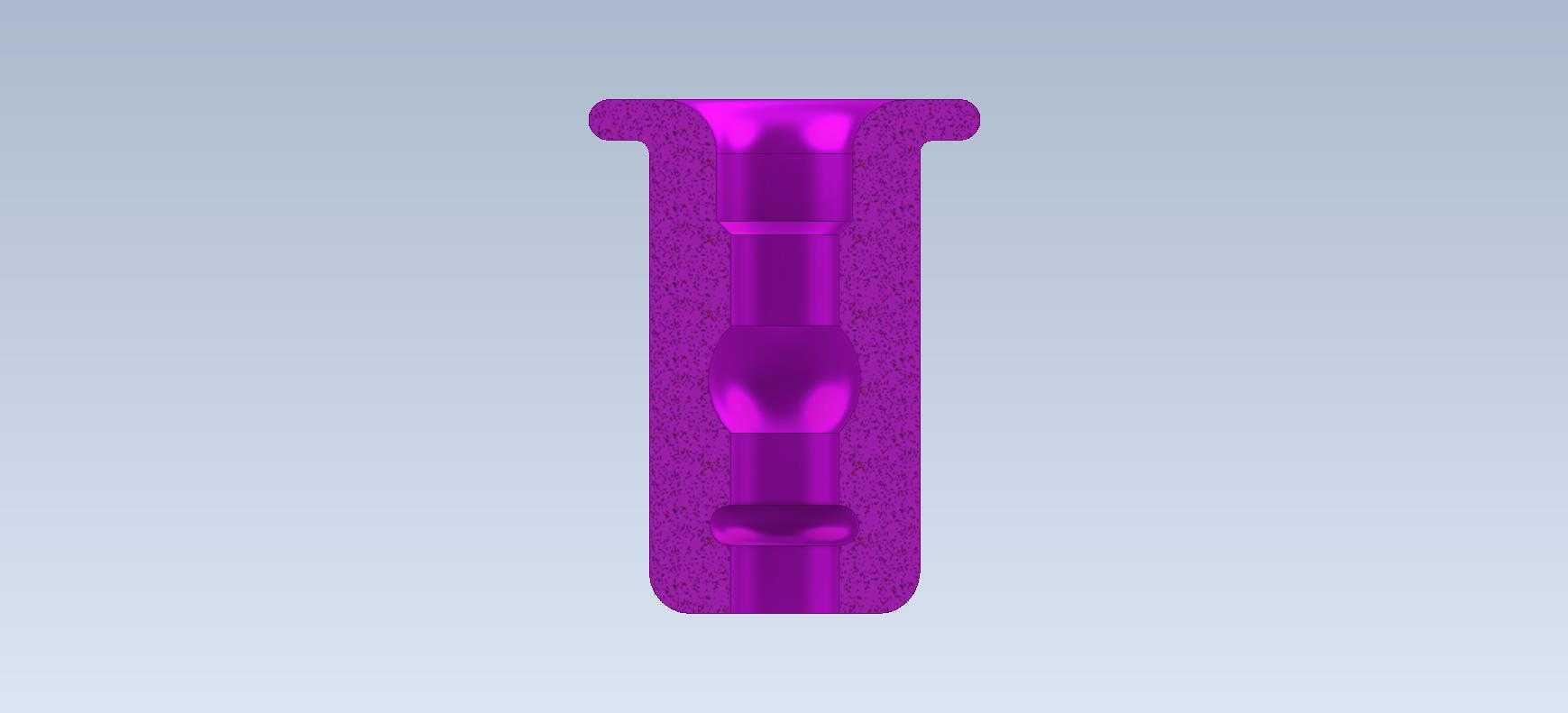

　　再看顶端的沉头内凹结构，很多新手建模时会忽略这个结构的实际作用，以为只是外观造型，其实这个内凹弧面是专门为压装工序设计的：压装时工装的定位头直接卡入这个内凹沉孔，能自动找正销轴的轴心线，避免压装时出现偏斜，导致圆柱段刮伤安装孔内壁，甚至把法兰盘压裂；日常设备维护拆卸时，这个内凹结构也能作为拉马的着力点，不用在轴端额外加工螺纹孔，就能把销轴从铰接孔里拔出来，减少维护时的零件加工工作量。

　　做这类零件的三维建模时，首先要先确定铰接副的负载，根据剪切力计算圆柱段的最小直径，法兰盘的外径要比安装孔的倒角外径大2mm以上，保证压装到位后法兰端面能完全覆盖安装孔的端口，避免应力集中在孔口边缘，长期交变载荷下出现孔口崩裂。沉头内凹的深度一般控制在3-5mm，弧面半径和压装工装的定位头半径一致，建模时要注意内凹面和法兰顶面的过渡圆角，不能做尖锐棱边，否则压装时应力集中会导致法兰盘从过渡位置开裂。圆柱段的末端要做15度的导入倒角，倒角长度1.5-2mm，方便装配时快速对准安装孔，不会因为孔轴对位偏差刮伤孔壁的镀层。

　　从实际应用场景看，这类销轴常用在小型变压器的接线端子铰接、低压配电柜的门轴铰接、小型自动化设备的连杆铰接位置，这些场景的负载不大，但是对装配效率和维护便捷性要求高，不需要高强度的螺栓锁紧，靠法兰盘的端面限位就能满足轴向定位需求。建模时还要注意表面粗糙度的设置，圆柱配合面的粗糙度选Ra1.6，法兰端面和沉头内凹面选Ra3.2，非配合的圆柱面可以选Ra6.3，既能满足配合精度要求，又不会增加不必要的加工成本。另外要做应力校核的时候，重点关注法兰盘和圆柱段连接的根部位置，这个位置是剪切应力集中的区域，要做R0.5-R1的过渡圆角，不能直接做直角连接，否则长期受径向载荷的时候，根部容易出现疲劳断裂。

　　很多新人做这类零件建模时，容易把法兰盘做的过薄，或者把沉头内凹做的过深，导致法兰盘的结构强度不足，实际压装时直接把法兰压穿；还有的会忽略圆柱段末端的导入倒角，导致装配时需要用铜锤强行敲入，不仅容易把零件敲变形，还会损伤安装孔的配合面。实际生产中这类零件一般用冷镦工艺批量加工，建模时还要考虑冷镦的拔模斜度，圆柱段可以做微小的锥度，从法兰端到末端直径递减0.02mm，方便冷镦后脱模，也能提升压装时的顺畅度。
