双铰接连杆传动臂结构设计方案

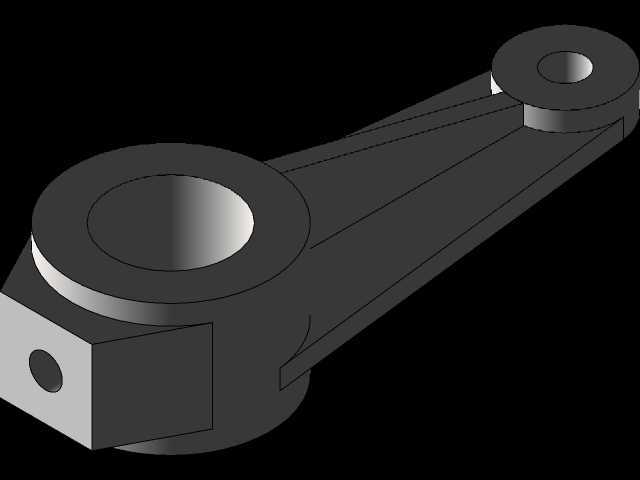

　　这类双铰接传动臂是工业传动系统里十分常见的传力构件，日常在轻工输送线、小型压力加工设备、自动化送料机构里都能见到它的应用场景，核心作用是在两个固定铰接点之间传递往复摆动力矩，同时承担连接端的径向载荷与小幅冲击载荷，避免动力输出端直接和执行端硬连接造成的应力集中问题。从结构设计逻辑来看，整个构件采用了非对称的臂身布局，大端铰接孔直径明显大于小端铰接孔，对应不同的载荷承载需求：大端通常对接动力输出侧的固定转轴，需要承担主要的摆动力矩与径向支撑力，因此孔位周边做了加厚的环形凸台设计，凸台厚度比臂身主体高出近一倍，能够有效分散孔壁承受的挤压应力，避免长期往复摆动下孔位出现椭圆形变。

　　小端铰接孔对接执行端的从动构件，承载的载荷相对更小，因此凸台厚度做了适配性缩减，在保证结构强度的前提下尽可能降低构件整体重量，减少摆动过程中的惯性损耗。臂身部分采用了变截面的加强筋布局，从大端凸台外侧延伸出两条平行的加强筋条，顺着臂身的受力方向一直连接到小端凸台的侧边，筋条的高度从大端到小端逐步收窄，刚好匹配弯矩从固定端到自由端逐步递减的受力分布规律，这种设计比等厚度的实心臂身节省近四成的材料用量，同时不会降低整体的抗弯抗扭性能。

　　大端侧面延伸出的方块状安装位，是专门预留的限位块安装接口，这个位置可以加装可调式限位螺栓，用来限制传动臂的最大摆动角度，避免机构超行程运行造成的构件碰撞损坏，方块位上的横向小孔是限位块的固定销孔，采用销连接而非螺栓直连的方式，能够承受更大的剪切力，避免长期受冲击下连接位出现松脱。从安装边界来看，两个铰接孔的中心距是整个构件的核心安装尺寸，设计时需要严格匹配传动机构的中心距公差，孔位的同轴度公差需要控制在0.02mm以内，否则装配后会出现转动卡滞、磨损加剧的问题；大端孔的轴向长度需要和对接的转轴衬套宽度匹配，保证装配后不会出现轴向窜动，小端孔的配合间隙可以比大端稍大，用来补偿安装过程中产生的小幅位置偏差。

　　这类构件的建模练习重点在于变截面筋条与凸台的过渡处理，很多新手建模时容易忽略凸台与臂身连接位置的圆角过渡，导致实际生产时该位置出现应力集中，在交变载荷作用下产生疲劳裂纹，实际设计中所有的转角位置都需要做不小于R3的圆角过渡，同时要注意拔模角度的设置，适配后续的铸造或者机加工工艺要求。在实际选型应用时，需要根据传递的力矩大小核算臂身的截面厚度，如果是用于冲击载荷较大的冲压设备送料机构，还可以在臂身表面做加强筋的加厚处理，或者选用强度更高的合金钢材进行加工；如果是用于低速轻载的输送线拨料机构，采用普通工程塑料注塑成型也能满足使用需求，同时能进一步降低构件重量与运行噪音。
