法兰式方形底座管路连接金属接头

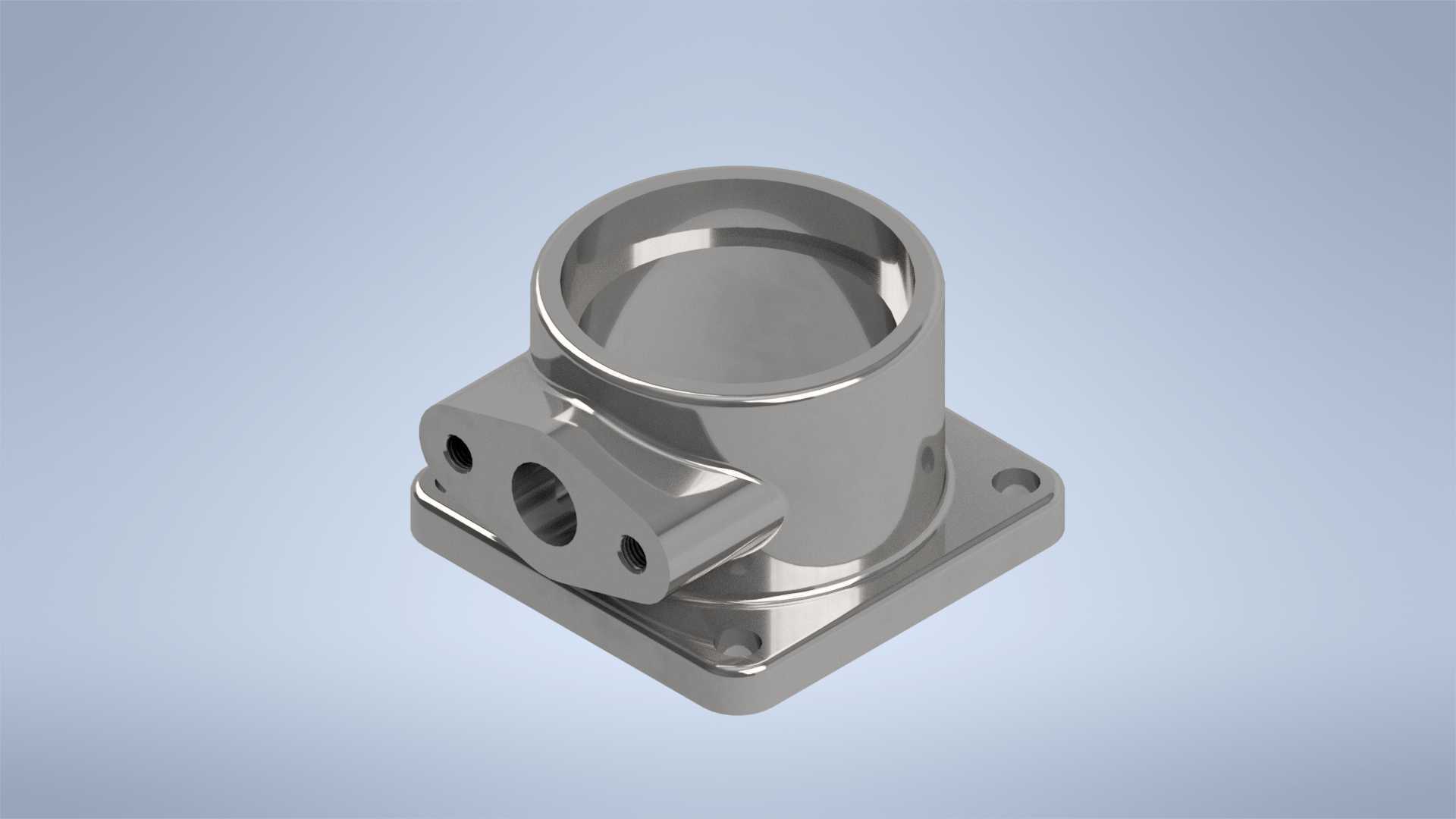

　　这类带方形安装法兰的筒式连接接头，在流体输送回路、工业气动系统、中小型液压站的管路排布中应用十分广泛，日常做设备管路改造、非标设备气液回路搭建时经常会用到这类结构件。从结构上看，主体采用上部直通圆筒、下部一体化方形安装法兰的设计，侧部伸出的带孔凸台是支路接口的安装位，三个呈三角分布的安装孔位，既可以用来固定旁通管路，也能作为压力检测、传感器加装的预留接口，不用额外在主筒壁上开孔焊接，减少了主筒体的应力集中风险。

　　设计这类接头的时候，首先要考虑的是安装边界的适配性，方形法兰的四个角预留了沉头安装孔，安装时可以直接通过螺栓固定在设备面板、阀块安装面或者罐体的预留接口上，沉孔设计能让螺栓头完全没入法兰表面，不会突出法兰平面影响相邻部件的安装，也避免了螺栓外露造成的磕碰、积尘问题。上部的直通圆筒内壁做了高精度的机加工预留，表面粗糙度控制在适合密封件安装的区间，不管是加装O型圈做硬密封，还是对接快插接头、焊接延长管路，都能保证连接后的密封可靠性，不会出现流体渗漏的问题。

　　实际选型使用的时候，要先确认主筒体的通径尺寸和对接管路的外径匹配，侧部凸台的接口通径通常比主通路小一个规格，适合做支路分流、泄压回路或者测压点的连接，不用额外加装三通接头，能有效减少管路的连接节点，降低整个回路的泄漏概率。法兰的厚度设计要匹配安装面的承压要求，当回路工作压力在中低压区间时，当前的法兰厚度完全可以承受管路内的流体压力冲击，不会出现法兰变形导致的密封面错位问题；如果应用在高压回路场景，只需要在现有结构基础上适当增加法兰厚度、加大安装螺栓的规格即可，主体的结构形式不需要做大幅改动，通用性很强。

　　从建模的角度看，这个零件的特征逻辑十分清晰，主体采用回转特征生成主筒体，方形法兰通过拉伸特征和主筒体做布尔合并，侧部凸台同样采用拉伸加切除的方式生成，所有的安装孔、沉孔都采用标准孔特征制作，后续做工程图导出的时候可以直接生成孔位标注，不需要额外手动标注尺寸。所有的转角位置都做了圆角过渡处理，一方面是避免机加工过程中出现应力集中导致的零件开裂，另一方面也能减少流体在接头内部的流阻，避免直角位置出现流体紊流、杂质沉积的问题，尤其是在输送带有微小颗粒的流体介质时，圆滑的内壁过渡能有效降低颗粒对接头内壁的冲刷磨损，延长零件的使用寿命。

　　安装的时候需要注意，法兰和安装面之间要根据输送介质的特性选择合适的密封垫片，金属垫片适合高温、高压的油类介质，橡胶垫片适合常温的水、气动回路，安装螺栓要采用对角紧固的方式，避免法兰受力不均导致的密封面倾斜，影响密封效果。侧部的接口如果暂时不用，可以加装标准堵头进行密封，后续需要扩展回路的时候直接拆下堵头就能对接管路，不用对主接头做任何改动，对于后期设备升级、回路改造来说十分方便。这类接头的材质通常采用不锈钢或者镀锌碳钢制作，不锈钢材质适合有腐蚀介质的化工、食品行业管路，镀锌碳钢适合普通的工业气动、液压回路，成本更低，机械强度也能满足常规工况的使用要求。
