电源变压器配套异形支撑定位结构件

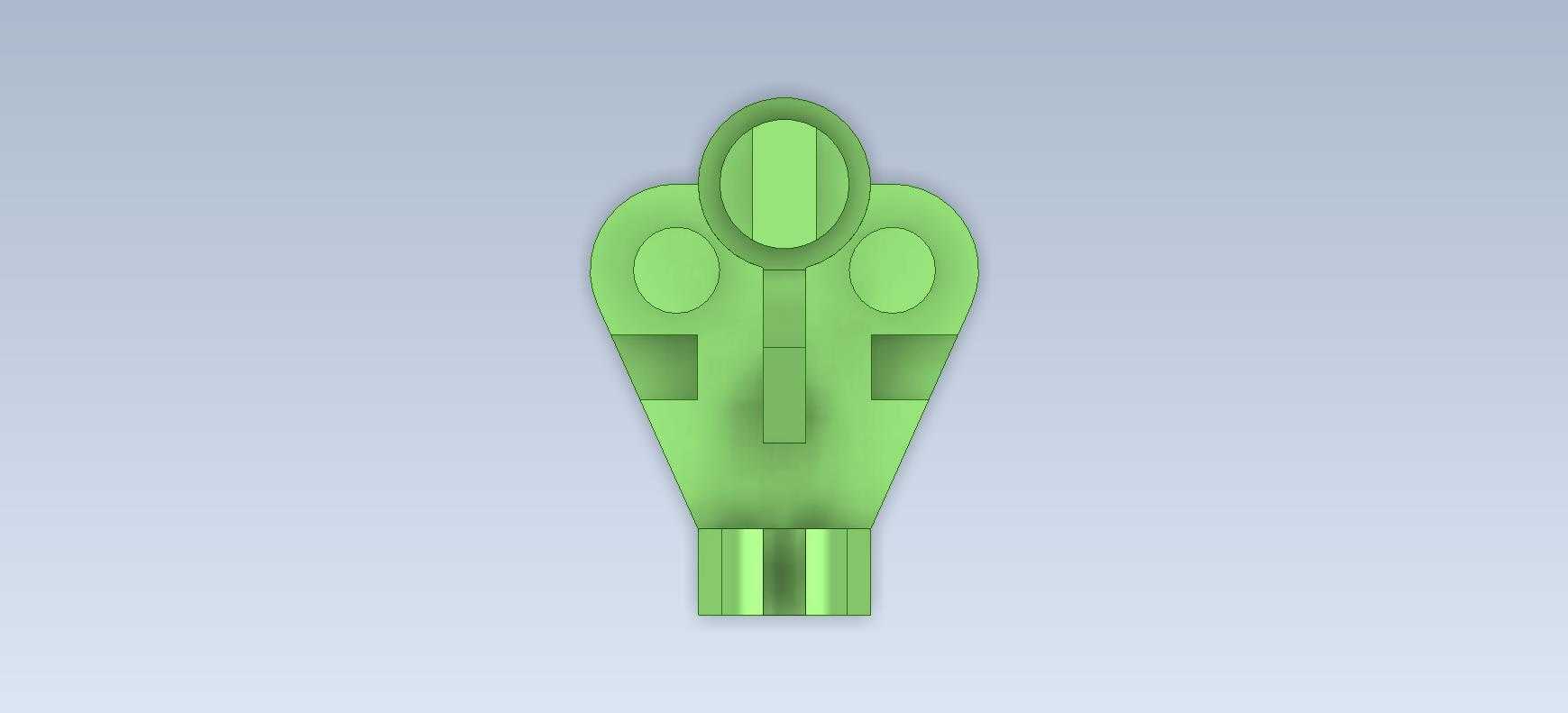

　　在中小功率工频电源变压器的内部装配场景中，这类异形支撑定位结构件是保障绕组、铁芯与外壳装配同轴度、避免运行过程中部件移位的核心辅助零件，常被布置在变压器绕组端部与金属外壳的间隙位置，同时承担绝缘隔离、轴向定位、抗振动缓冲的多重作用，在户外壁挂式电源变压器、小型工控设备内置电源模块中应用十分广泛。从结构功能来看，该零件底部设置的带缺口矩形安装座，可直接卡入变压器外壳内壁预设的定位凸台，无需额外螺丝固定即可实现快速预装，安装座上预留的小圆凸台，能够嵌入绕组骨架端部的定位孔内，限制绕组在径向的窜动余量，避免变压器运输或运行受振时绕组与铁芯发生相对位移，防止绕组绝缘层被铁芯棱角磨损造成短路故障。

　　零件上部的阶梯圆柱结构，可抵接外壳内侧的加强筋位置，将绕组工作时产生的轴向压紧力均匀传递到外壳上，避免局部应力集中导致外壳变形；侧面延伸的三角加强筋结构，连接底部安装座与上部圆柱段，大幅提升零件自身的结构强度，在变压器长期处于高低温交变环境下，不会因塑料老化出现支撑断裂的问题，同时筋板的弧形过渡设计，可避免尖角处产生电场集中，降低局部放电的风险。在设计这类零件时，首先要匹配对应型号变压器的内部安装边界，底部安装座的缺口尺寸需要与外壳凸台的公差保持h7级间隙配合，既保证装配时可以顺利卡入，又不会因间隙过大出现松动；上部圆柱的高度需要严格匹配绕组端部到外壳内壁的距离，预留0.2-0.3mm的压缩余量，既保证装配后可以压紧绕组，又不会因过盈量过大导致绕组骨架被压裂。

　　零件整体采用工程塑料注塑成型，所有棱边都做了R0.5以上的圆角处理，避免注塑过程中出现应力开裂，同时也防止装配时锋利边缘划伤操作人员或损坏漆包线绝缘层。从安装边界来看，该零件的最大外轮廓尺寸适配常见的EI型48、EI型57铁芯变压器的内部空间，底部安装座的定位缺口宽度为6.2mm，可适配厚度6mm的外壳定位凸台，上部圆柱段直径为8mm，高度为12mm，侧面加强筋的最外侧突出距离为11mm，安装时不会与变压器的引线槽、接线端子位置发生干涉，单个零件的重量仅为5g左右，不会额外增加变压器的整体重量。

　　在实际建模过程中，需要重点关注各特征之间的拔模角度设置，沿注塑出模方向所有侧壁设置1.5度的拔模斜度，保证零件可以顺利从模具中脱出，同时小圆凸台与安装座的连接位置做了加厚处理，避免装配时凸台受剪切力断裂；零件底部的缺口位置做了导向斜角设计，装配时可顺着斜角顺利滑入定位凸台，降低一线装配人员的操作难度，提升整机组装效率。这类支撑件虽然体积小，但在电源变压器的可靠性设计中占据重要位置，合理的结构设计可以大幅降低变压器的装配不良率，提升产品在振动、高低温环境下的使用寿命，建模时需要充分考虑注塑工艺、装配公差、力学性能等多方面的约束，不能仅追求外观造型而忽略实际工程应用的需求。
