限位器与支架组合机械结构设计练习

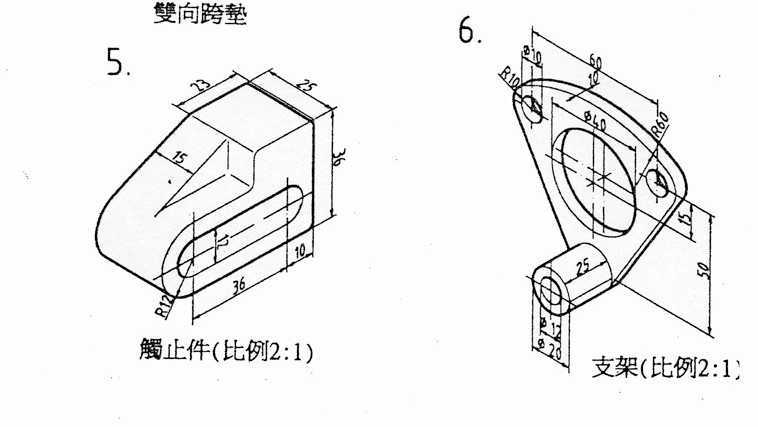

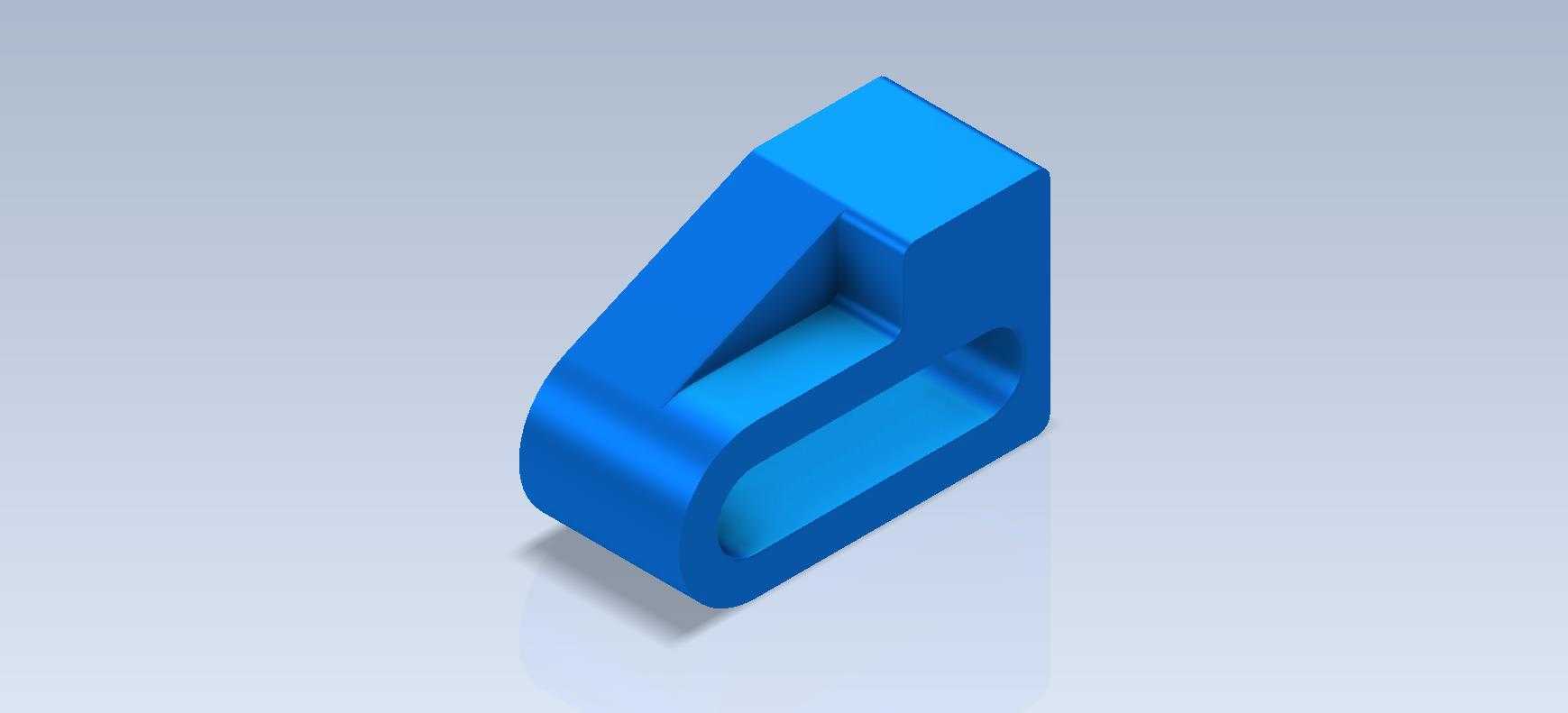

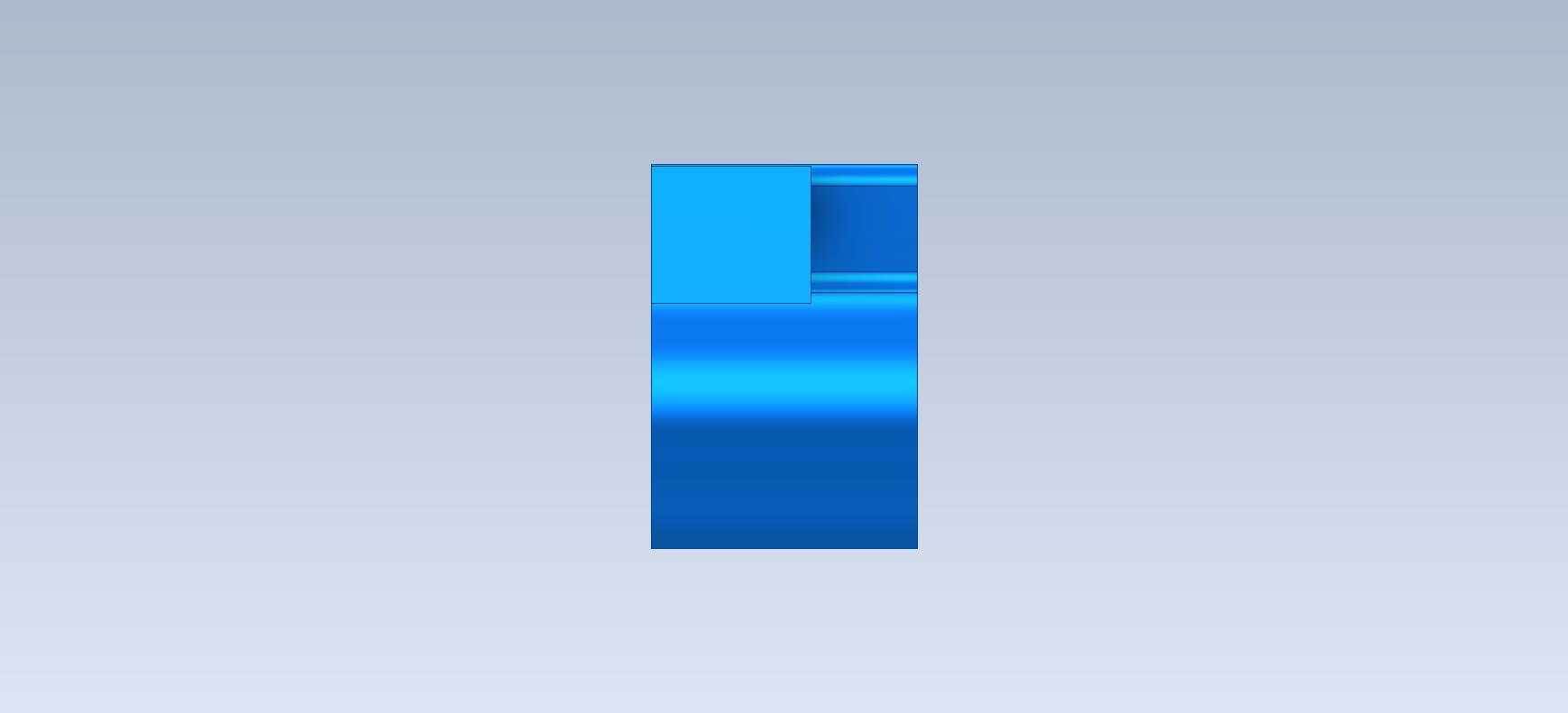

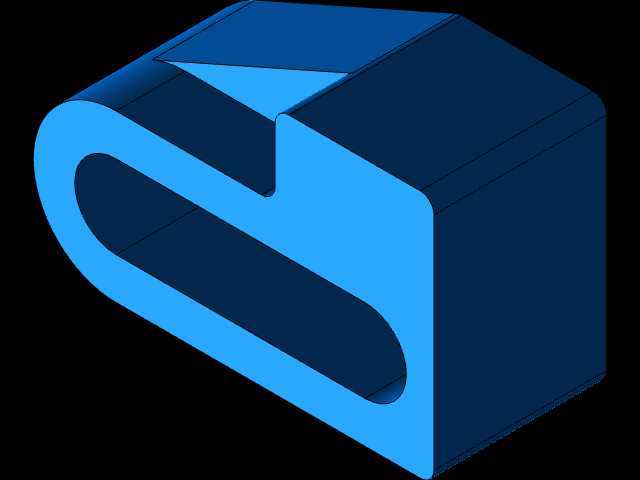

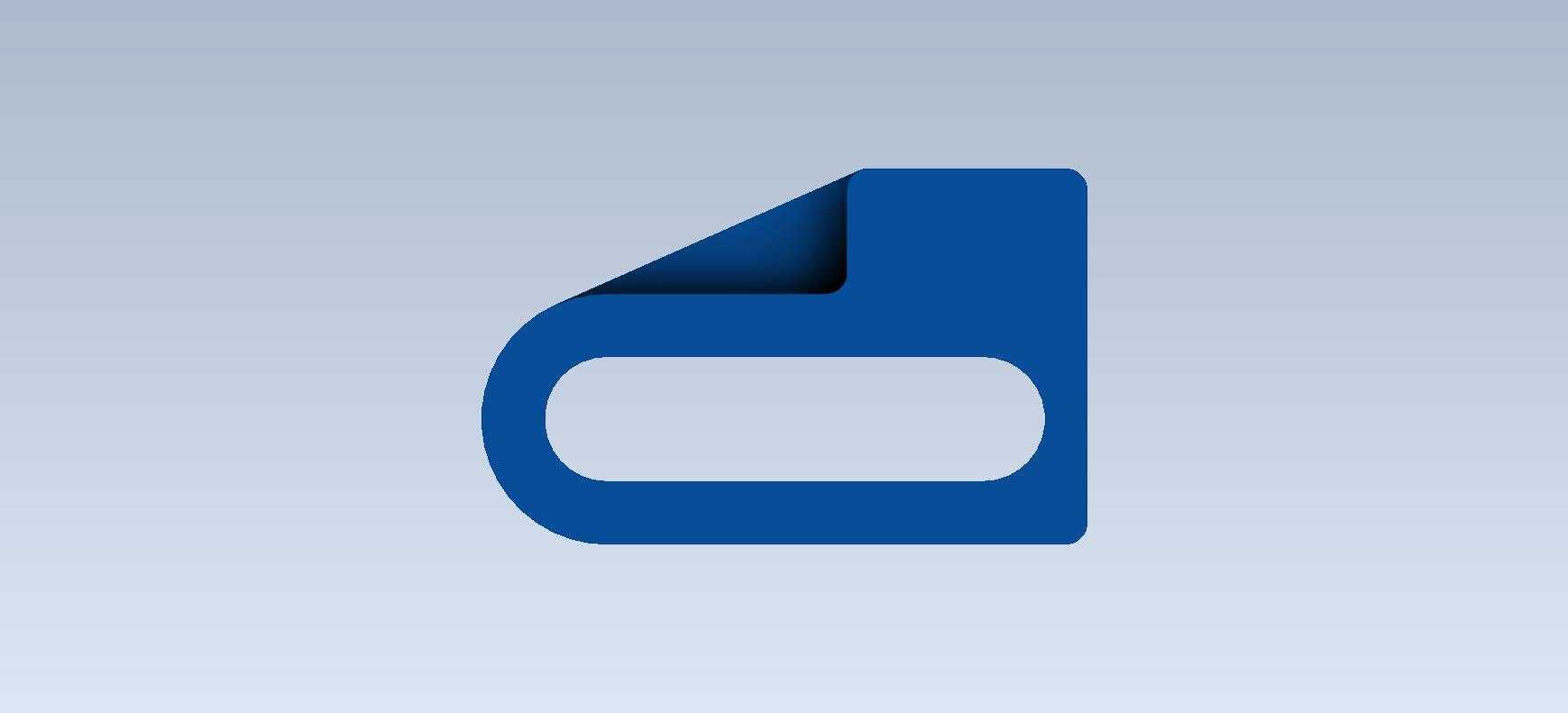

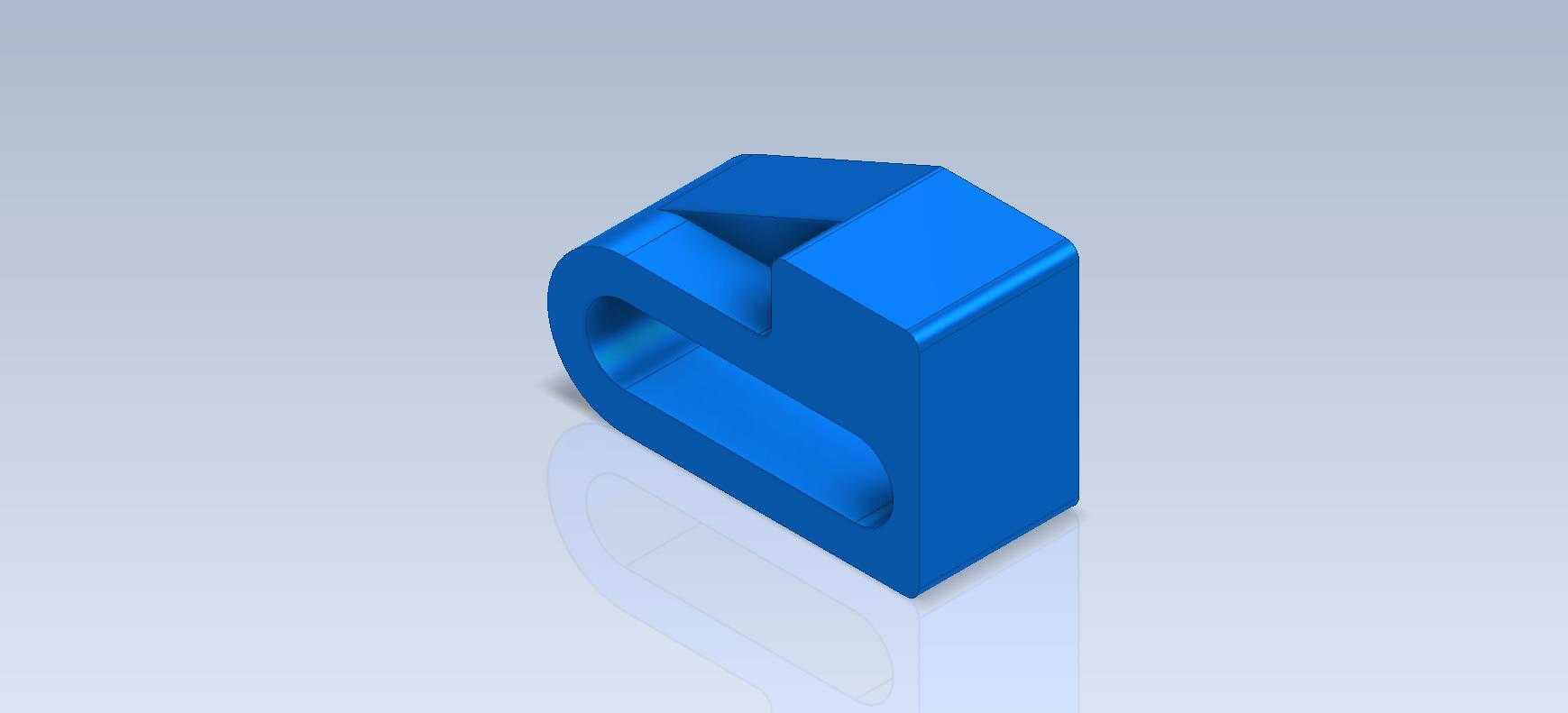

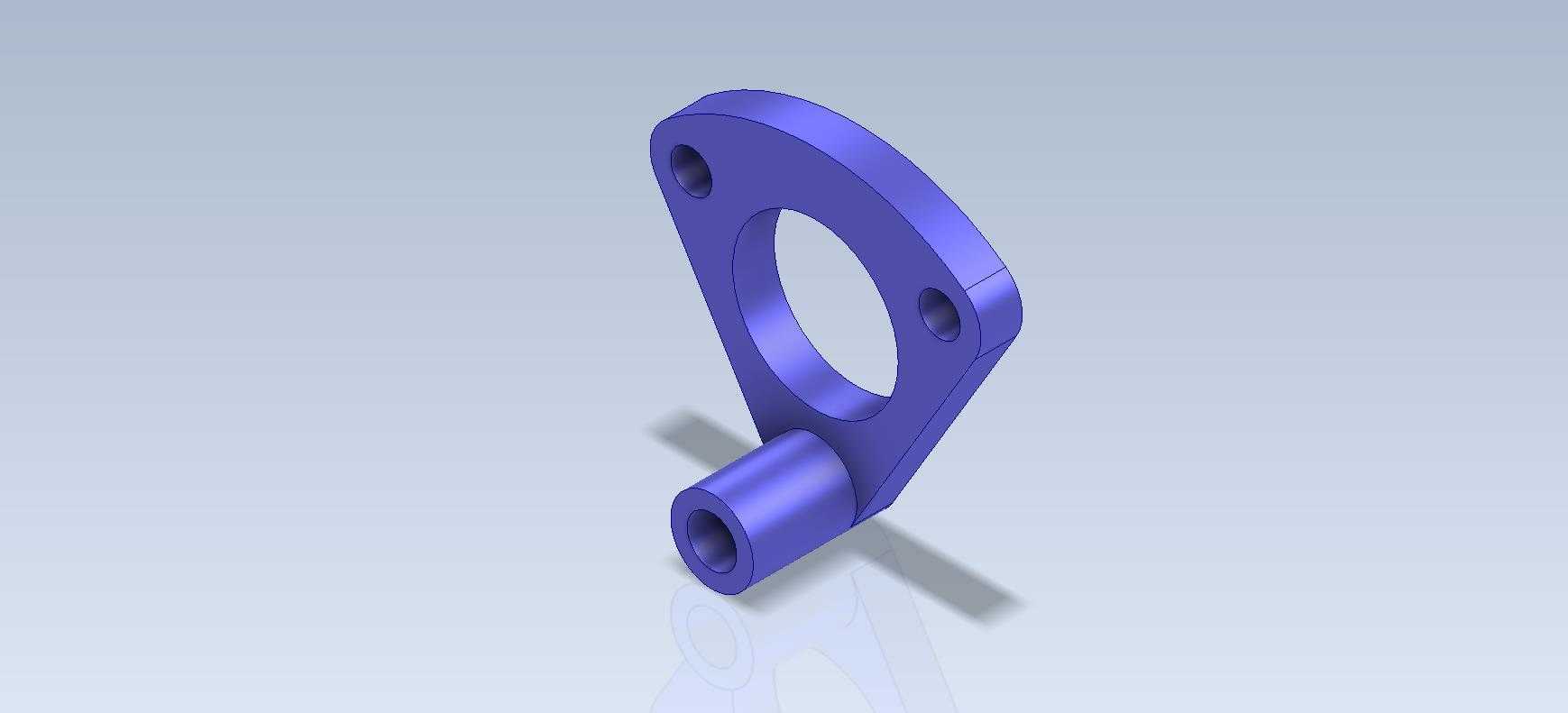

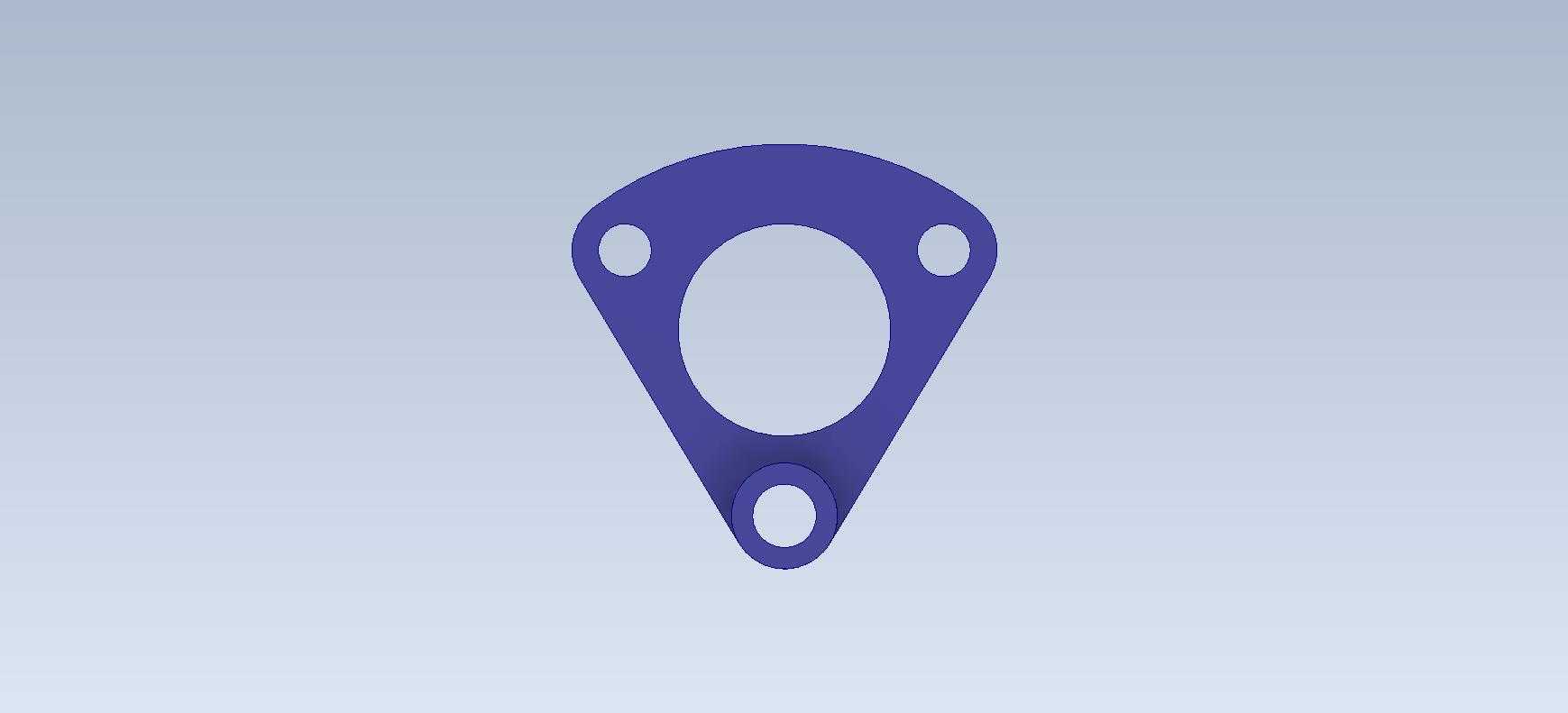

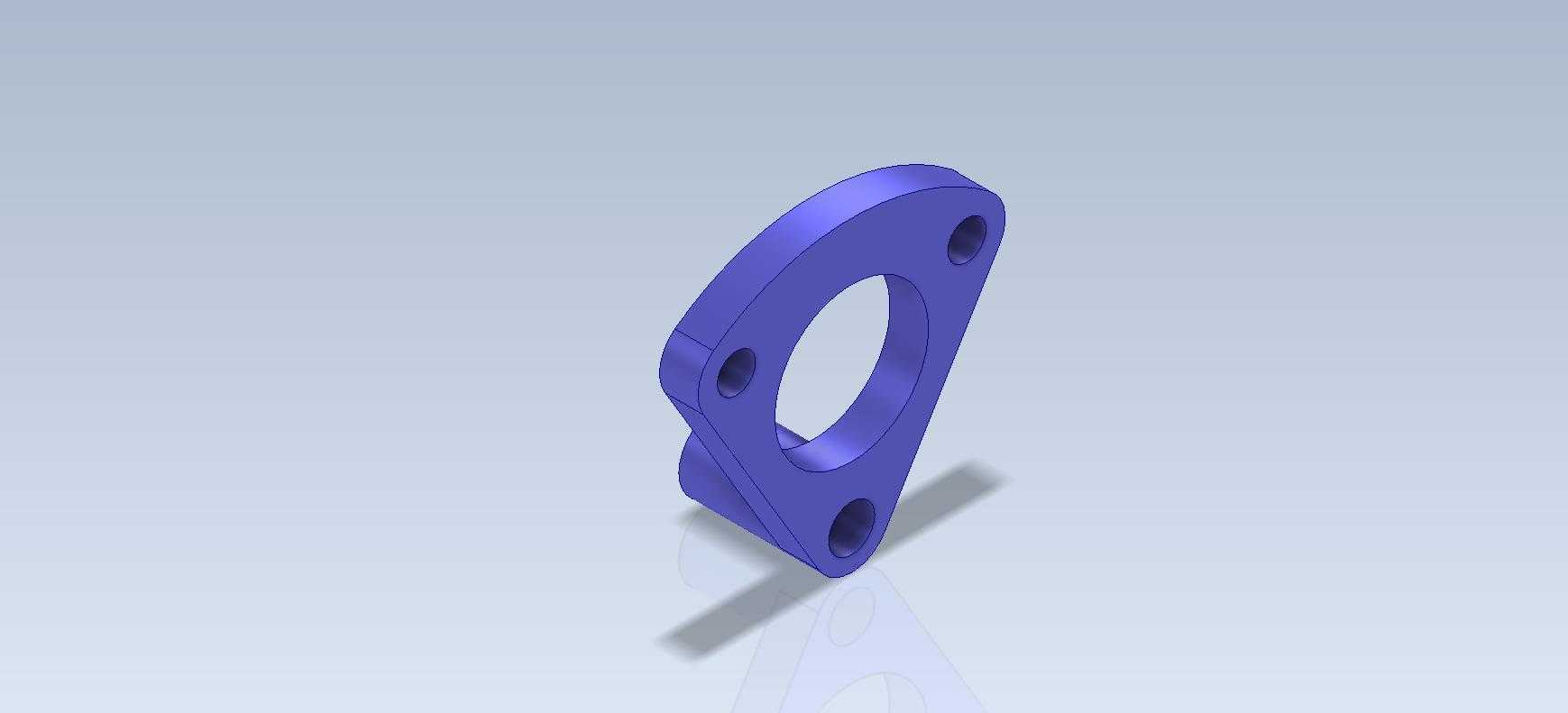

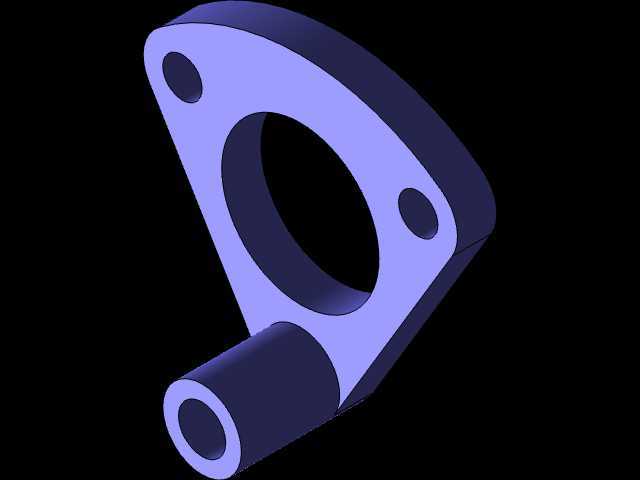

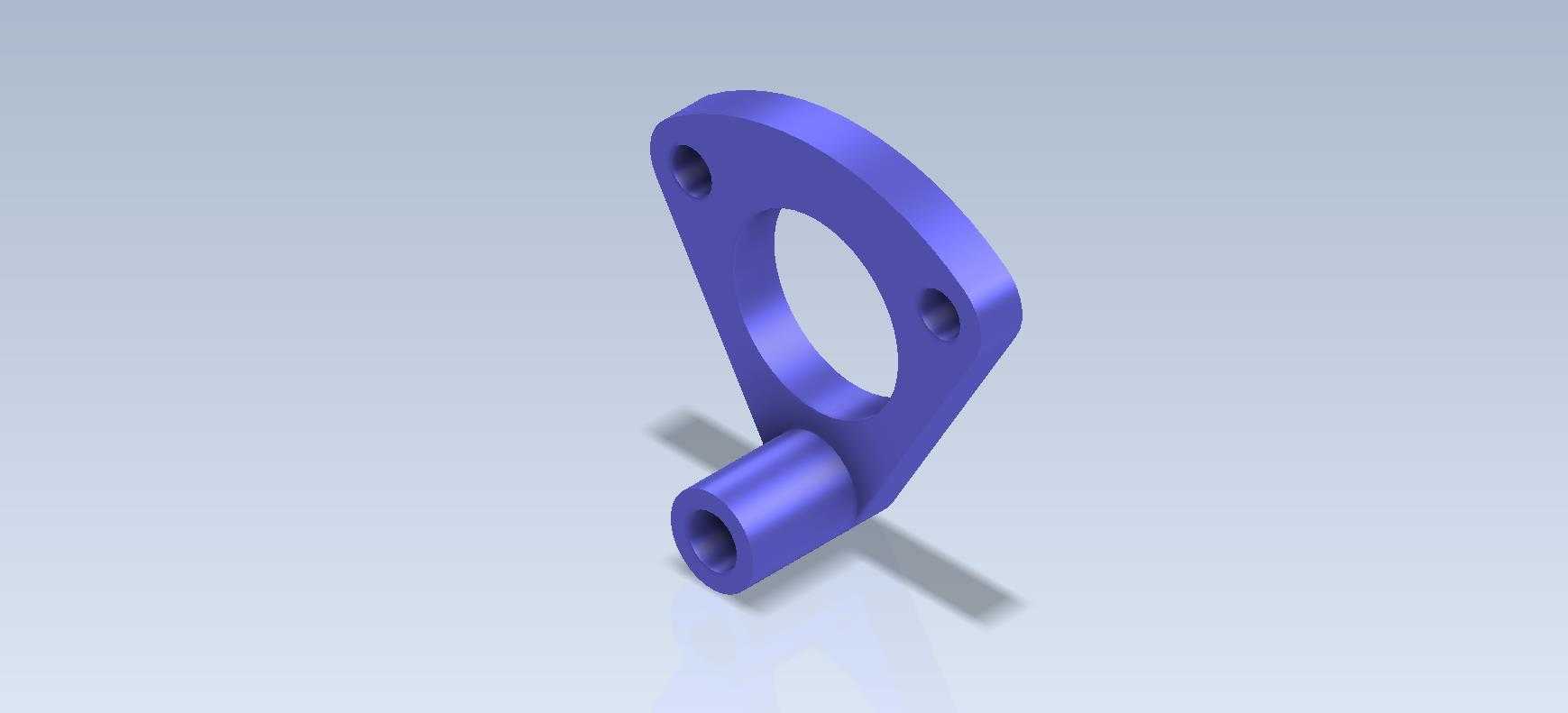

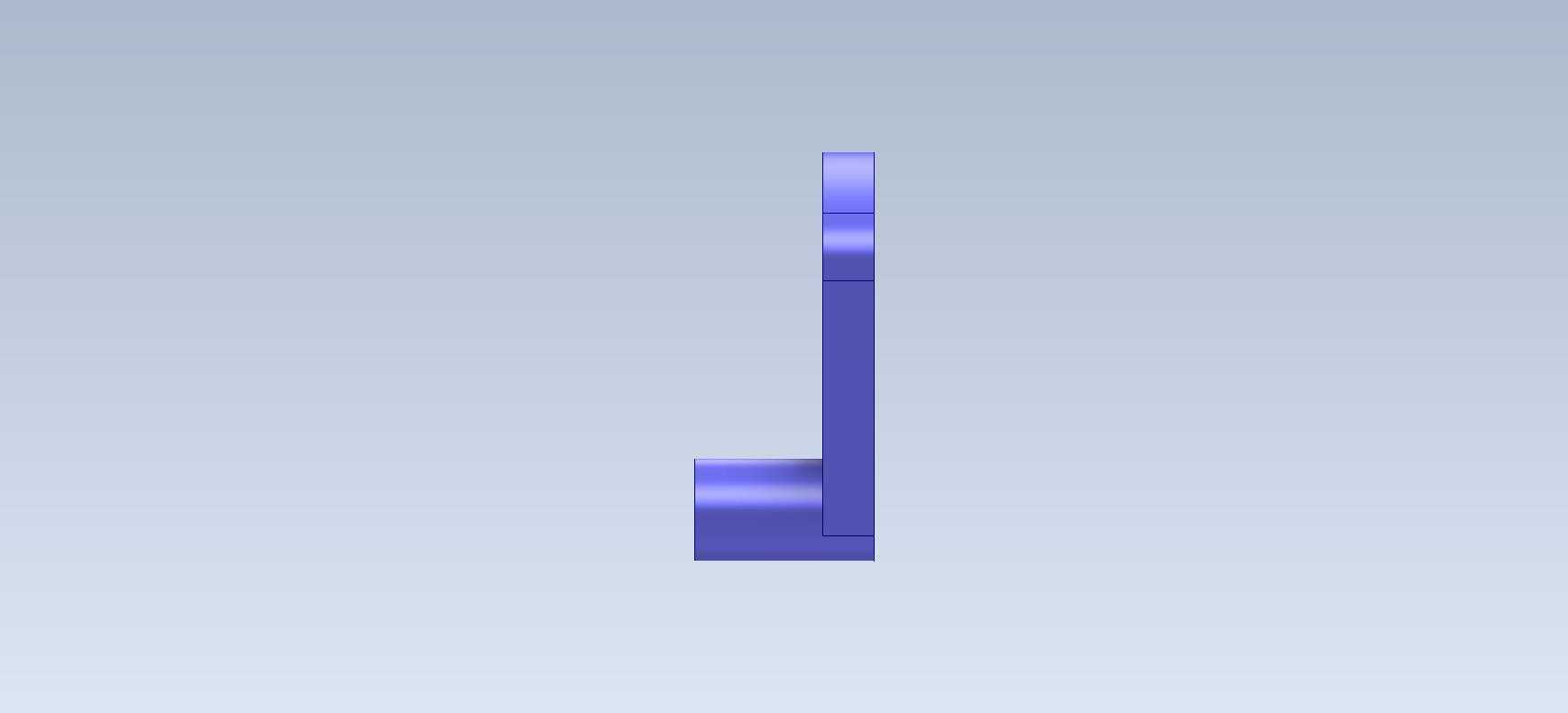

　　先看蓝色的限位块结构，它的整体轮廓是带斜向过渡的块状结构，中间开有通槽，这个通槽的作用是给运动件提供滑动导向的同时，限制运动件的行程终点，避免机构超程运行造成碰撞损坏，在实际的工装应用里，这类限位块通常会安装在直线导轨的两端、气缸的行程末端，或者是旋转摆臂的运动边界位置，块体上的安装面做了平面度要求，安装时可以通过螺栓直接固定在安装基板上，斜向的过渡面一方面是为了减少应力集中，避免块体在受到频繁冲击载荷时出现开裂，另一方面也能在装配时起到导向作用，让运动件在接近限位位置时能顺滑抵靠，不会出现卡滞。在非标自动化生产线、小型工装夹具以及教学实训台的搭建过程中，限位与支撑类零件是最常被用到的基础结构件，很多刚接触三维建模的工程师在入门阶段，都会从这类功能明确、结构特征清晰的零件入手，练习草图绘制、特征拉伸、倒角倒圆、装配约束这些基础操作，这套限位器与支架的组合结构，就是非常典型的基础建模练习案例，同时也能直接对应到实际工业场景里的功能需求。再看紫色的支架构件，它的主体是带法兰边的筒状支撑结构，法兰边上均匀分布了三个安装孔，这种三孔安装的布局相比两孔安装抗扭转能力更强，相比四孔安装又能减少安装孔的加工量，适合用在载荷不大但需要稳定支撑的场景，筒状的主体部分一方面是减轻零件自身重量，另一方面可以作为转轴或者导杆的支撑套，内部的通孔可以穿装轴类零件，下方延伸的短筒结构是辅助支撑位，能在支架承受侧向力的时候分散应力，避免法兰根部出现断裂。

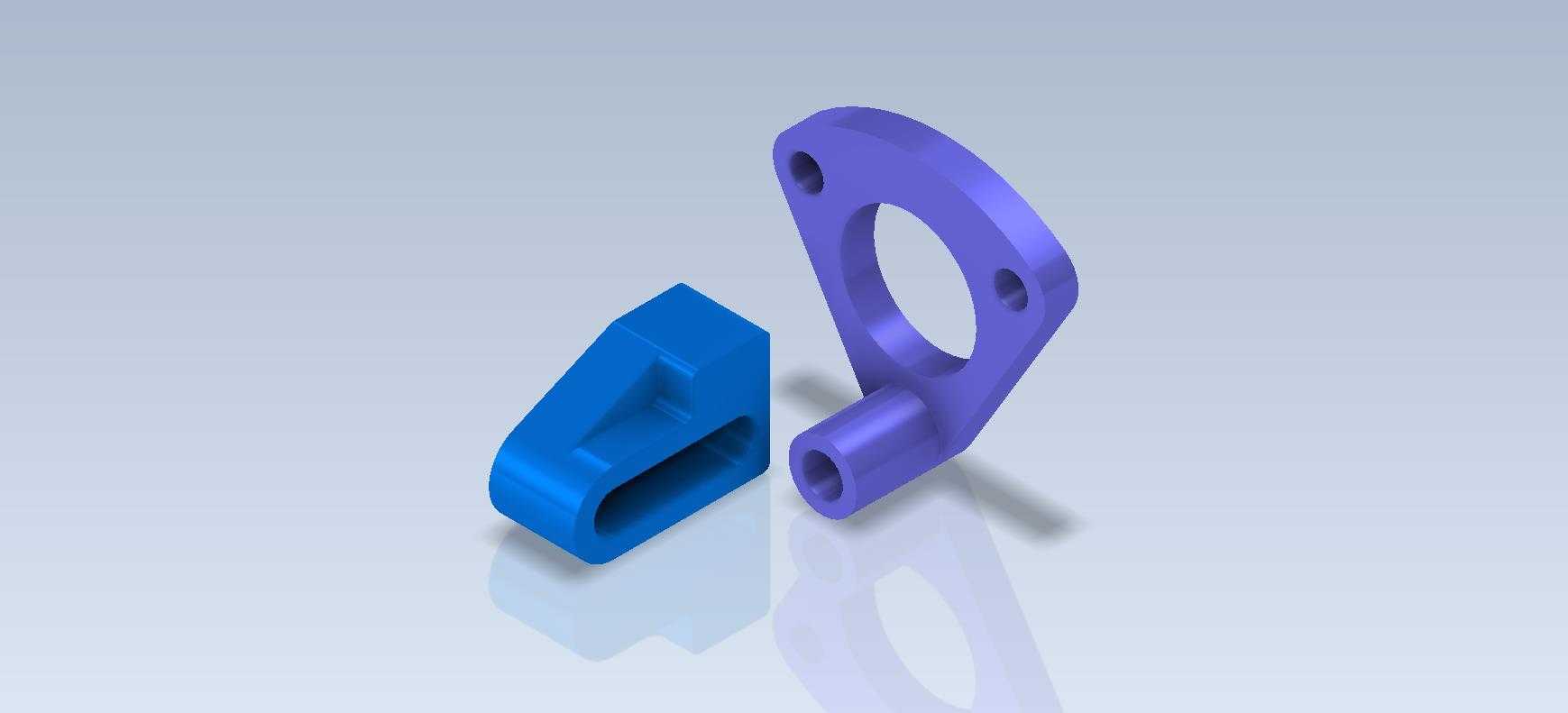

　　从设计思路上来说，这套组合结构没有做多余的复杂特征，所有的倒角和圆角都是基于实际加工和使用需求设置的，比如零件的外棱边都做了R1左右的倒圆，避免加工后出现锋利的割手边，安装孔的位置都预留了足够的螺栓扳手空间，实际装配的时候不会出现螺栓无法拧紧的问题。在安装边界上，限位块的底部安装面是完整的平面，不需要额外做避让槽，只要安装基板的平面度达到常规机加工的要求就能直接安装，支架的法兰安装面和限位块的安装面处于同一装配基准面，两个零件在装配时的相对位置可以通过基板上的定位销孔快速确定，不需要反复调整位置，整套结构的整体占用空间不大，横向和纵向的安装尺寸都控制在小型工装的常用安装范围内，既可以单独作为独立零件使用，也可以组合起来作为小型摆动限位机构的组成部分，比如在小型料仓的挡料机构、实训设备的行程演示机构里，都能直接套用这套结构的设计逻辑。

　　对于建模学习者来说，绘制这套结构的时候，可以先从限位块的草图入手，先绘制主体的截面轮廓，拉伸成实体后再切除中间的通槽，最后添加倒角和圆角特征，支架部分可以先绘制法兰的轮廓草图，拉伸法兰后再绘制筒身的截面做拉伸凸台，最后切除内部的通孔和安装孔，整个建模过程不需要用到复杂的曲面特征，都是最基础的实体建模命令，能很好地锻炼草图约束、特征顺序规划的能力，同时在建模过程中也能理解每个结构特征对应的实际功能，避免为了建模而建模，忽略了零件本身的工程属性。

　　在实际的零件加工层面，这两个零件都可以采用常见的工程塑料或者铝合金材料加工，用普通的数控铣床或者3D打印都能快速制作出样件，加工成本低，制作周期短，非常适合用来做教学演示或者小型样机的功能验证，零件的公差要求也不高，安装孔采用常规的自由公差就能满足装配需求，支撑筒的内孔如果需要穿装轴类零件，只要按照基孔制的常规配合公差加工即可，不需要做特殊的精度处理，整体的结构实用性很强，既适合作为入门建模的练习素材，也能作为实际结构设计的参考蓝本。
