机械传动用轴座支撑结构三维建模练习

　　轴座作为机械传动系统中极为常见的支撑类零部件，广泛应用于各类中小型传动设备、工装夹具、教学实训台架以及非标自动化设备的转轴支撑环节，核心作用是为旋转轴提供稳定的径向与轴向定位基准，抵消轴系运转过程中产生的径向载荷与部分轴向窜动，避免转轴在运转时出现挠曲变形、偏心抖动等问题，保障传动环节的同轴度精度与运转稳定性。在实际工程应用中，这类轴座常配套深沟球轴承、滑动轴套使用，安装场景覆盖轻工输送线的从动辊支撑、小型机床的进给轴端定位、教学用减速器拆装实训台的轴系固定、3D打印设备的传动辊支撑等多个场景，不同场景下对轴座的安装孔位公差、轴承配合面精度、支撑脚的结构强度都有差异化要求。

　　从结构设计思路来看，这款轴座采用了一体化铸造成型的基体结构，主体支撑部分设置了阶梯式的轴承安装腔，腔体内径根据常用的微型轴承外径尺寸做了适配设计，腔体端面预留了轴承端盖的安装螺纹孔，可通过端盖实现轴承外圈的轴向压紧，防止轴承在轴系运转过程中出现外圈跟转、轴向窜动的问题。轴座的支撑脚采用了双侧对称延伸的结构设计，每个支撑脚上都设置了沉头安装孔，安装时可通过内六角螺栓将轴座整体固定在设备的安装基板上，沉孔结构能够保证螺栓安装后头部不突出支撑脚平面，避免与周边运动部件产生干涉。轴座侧面还设置了多个辅助工艺孔与减重槽，在不降低整体结构刚性的前提下，有效减少了基体的材料用量，同时也为加工过程中的装夹定位提供了基准面，降低了铣削加工环节的材料去除量，缩短单件加工的工时。

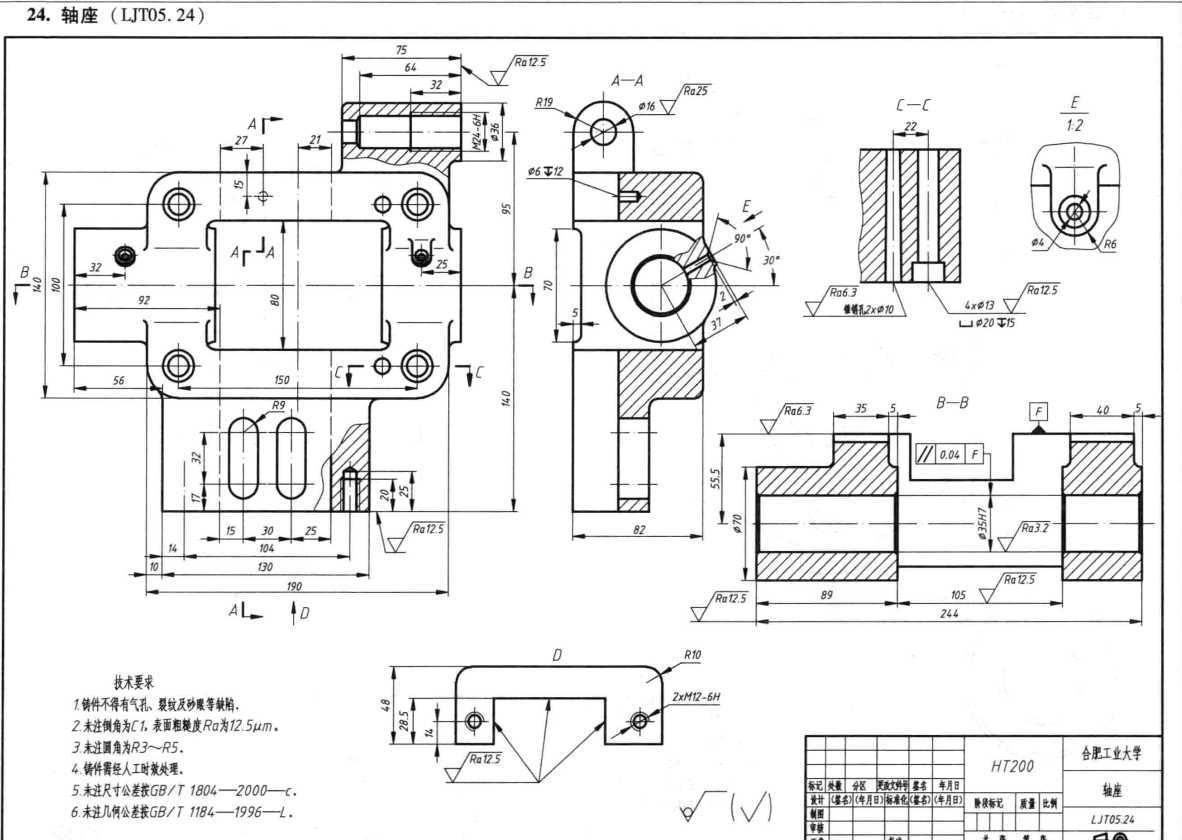

　　从安装边界与尺寸适配角度来看，这款轴座的轴承安装腔同轴度公差控制在0.02mm以内，能够满足常规IT7级精度的传动配合要求，支撑脚的安装孔中心距按照标准安装基板的孔距规格做了适配，可直接替换同规格的标准轴座使用，不需要额外对安装基板做二次打孔加工。轴座的整体高度经过优化设计，在保证轴承安装深度足够的前提下，尽可能压缩了轴向的安装空间，能够适配安装空间较为紧凑的小型设备内部布局。轴座的各个棱边都做了R2左右的倒角处理，既能够避免加工与装配过程中锐边划伤操作人员，也能够减少应力集中问题，提升轴座在承受交变载荷时的结构强度，避免长期受载后在棱边位置出现应力开裂的问题。

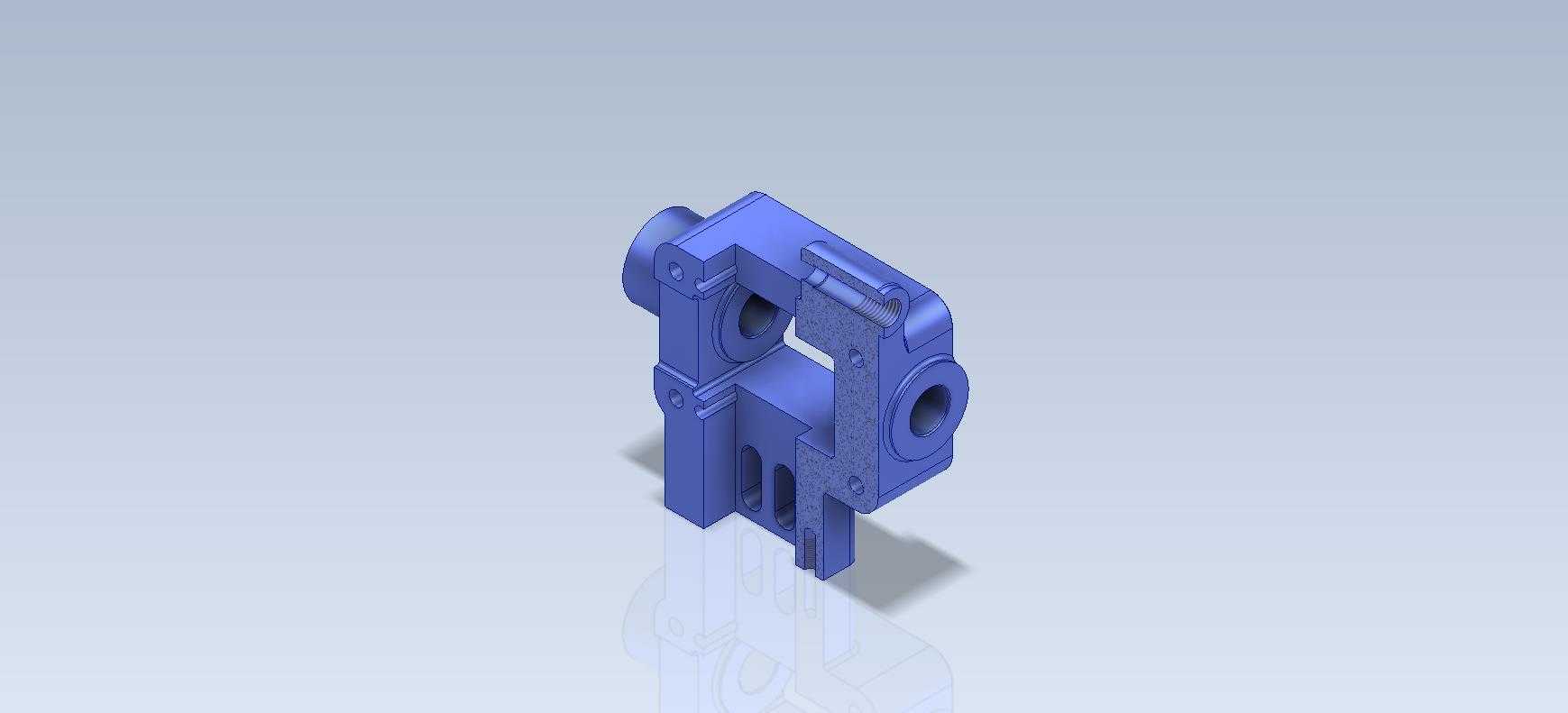

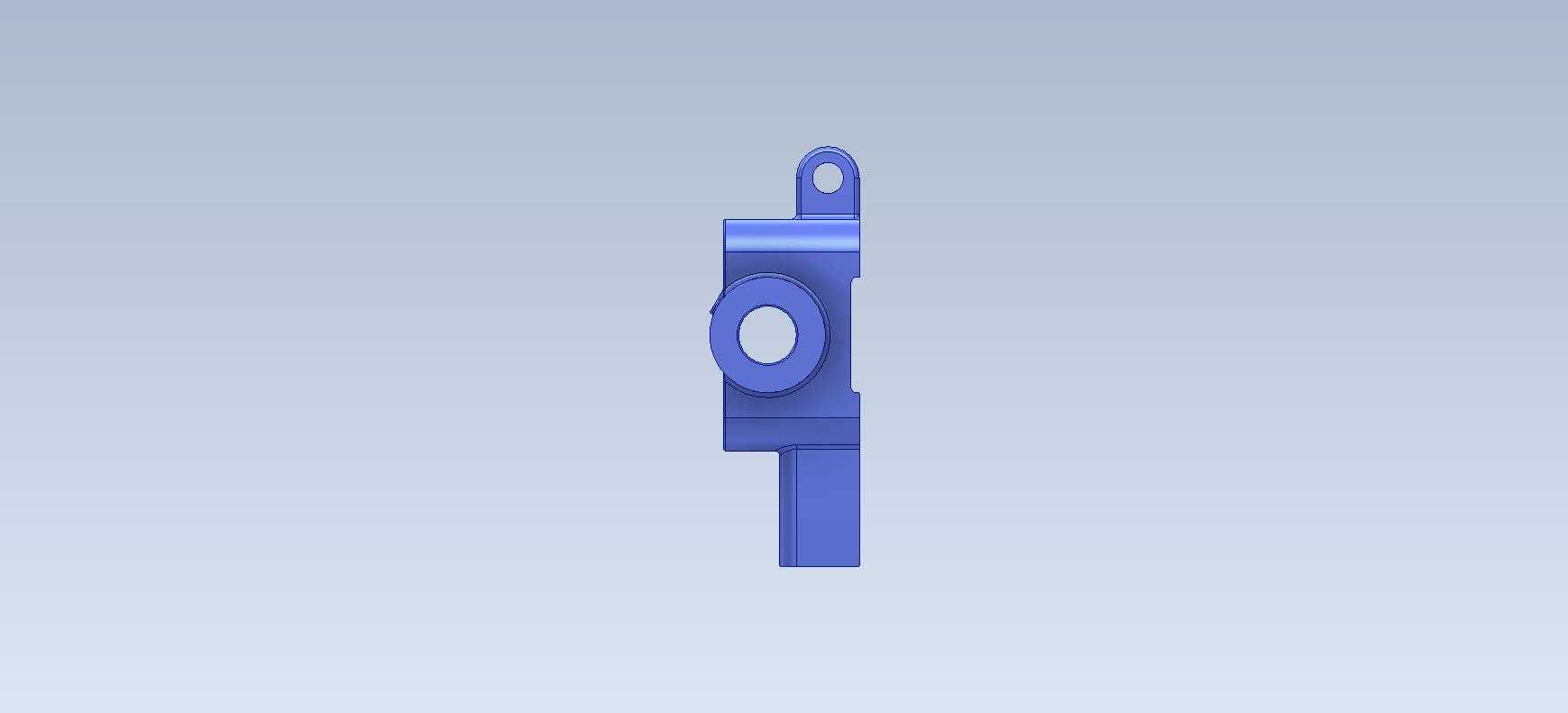

　　在建模练习过程中，这类轴座结构非常适合作为入门级的三维建模训练素材，建模过程中可以重点练习拉伸、切除、打孔、倒角等基础特征的操作，同时也能够练习对称结构的镜像特征使用方法，理解机械零件设计中基准统一、安装避让、工艺性优化的核心设计逻辑。建模时需要重点关注轴承安装腔的尺寸公差配合要求，安装孔的位置度约束，以及各个特征之间的父子关系设置，避免后续修改参数时出现特征报错的问题。完成建模后还可以通过软件的干涉检查功能，模拟轴座与配套轴承、安装螺栓、端盖等配件的装配过程，验证各个结构的尺寸设计是否合理，是否存在装配干涉的问题，进一步优化结构细节。
