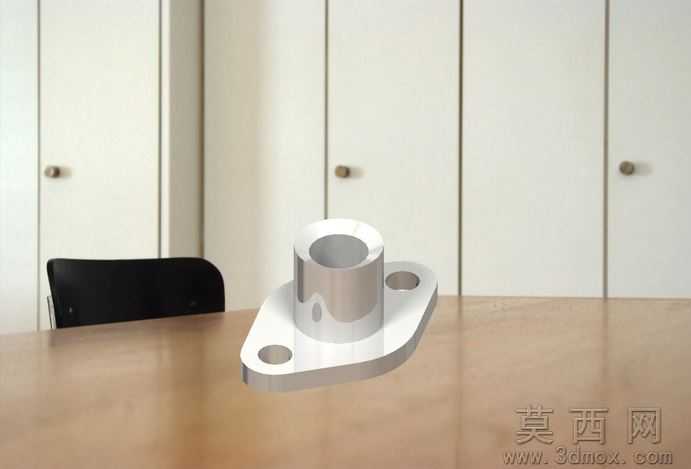

带菱形安装法兰的金属轴套连接件

本作品为机械领域常用的带安装法兰的轴套类连接件，建模过程遵循机械零件设计的规范逻辑，首先以基准轴为核心定位，先绘制底部菱形法兰的截面草图，精准定位两个安装通孔的中心位置，保证孔位间距符合通用安装尺寸标准，法兰边缘做了合理的圆角过渡处理，避免应力集中的同时提升零件的工艺性。中部的轴套主体采用同轴拉伸建模，保证轴套内孔与外圆柱面的同轴度公差符合机械加工要求，轴套与法兰衔接处做了渐变过渡的加强结构，提升零件整体的结构强度，避免连接处受载断裂。建模过程中对零件的各部分尺寸做了合理的参数化设置，可根据实际使用需求快速调整轴套内径、高度，法兰的安装孔距、厚度等参数，适配不同的安装场景。材质渲染方面采用了磨砂金属材质，还原了铝合金或不锈钢机加工零件的真实质感，表面设置了细微的机加工纹理，金属反光度调整为哑光金属的参数，避免过度反光失真，渲染场景采用柔和的室内漫反射光照，清晰展现零件的结构轮廓与细节特征，法兰上的安装孔做了真实的沉孔效果还原，符合实际机加工零件的工艺特征。该零件主要用于机械结构中轴类部件的支撑与定位，通过法兰上的两个安装孔可快速将轴套固定在安装基面，内孔用于穿过转轴或作为导向套使用，整体结构紧凑，安装便捷，建模过程严格遵循机械设计的工艺要求，所有棱角处均做了合理的倒角处理，既避免锐边划伤，也符合实际零件的加工工艺，可直接用于装配验证、工程出图或3D打印样件制作，结构设计兼顾了实用性与工艺性，没有冗余的结构特征，在保证连接强度的前提下尽可能减轻零件自重，适合在各类轻型机械结构、自动化设备中作为支撑定位零件使用。
