离心式摩擦离合器剖面结构三维设计

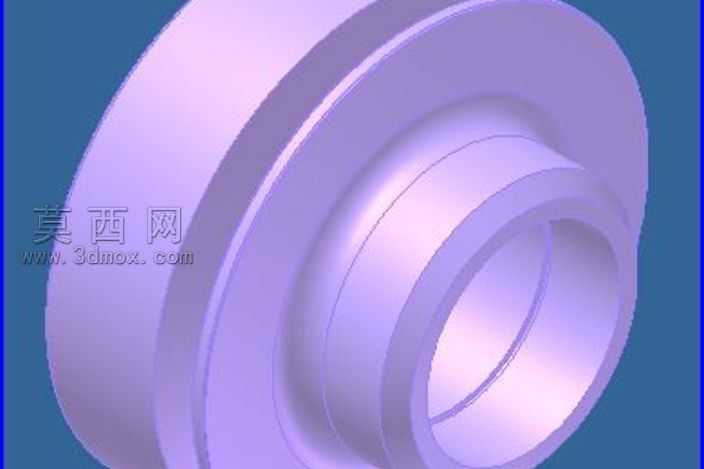

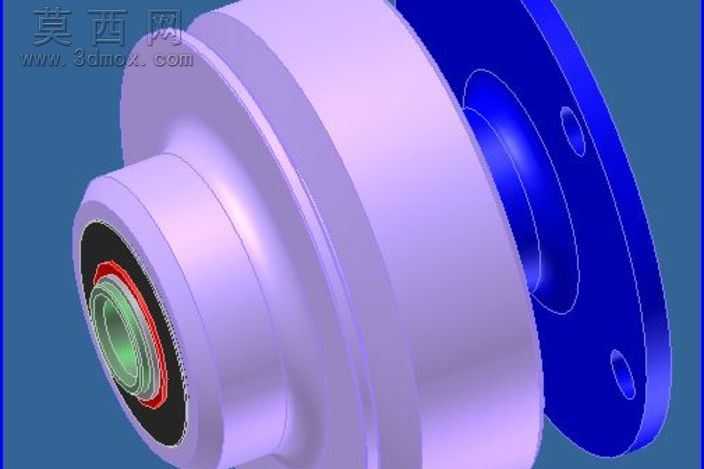

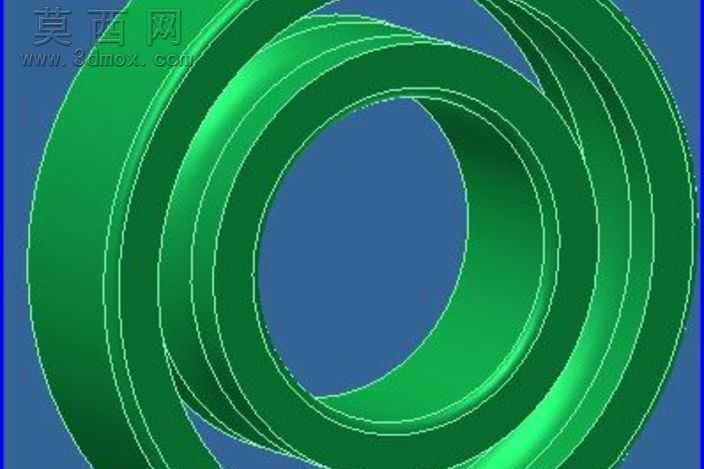

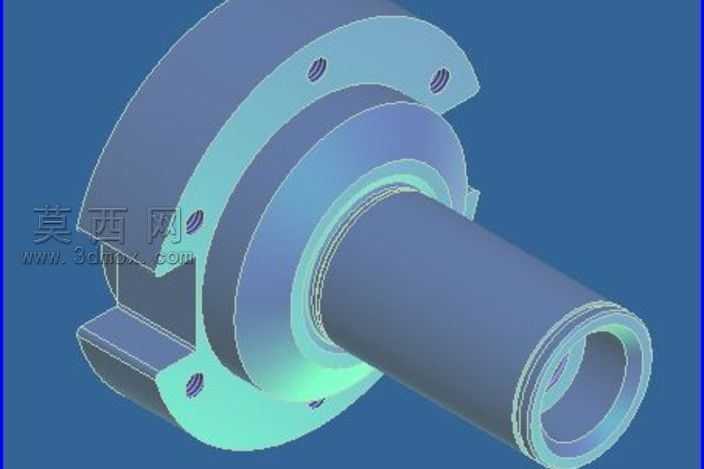

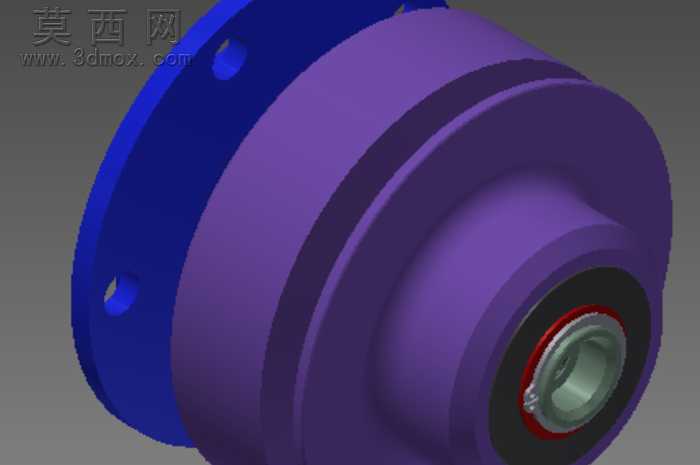

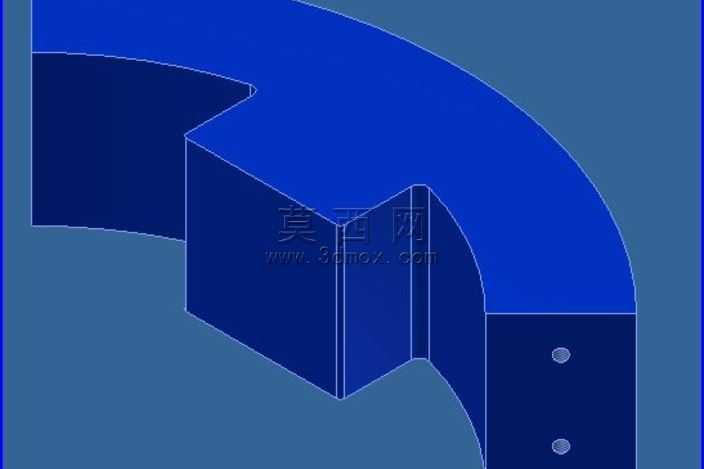

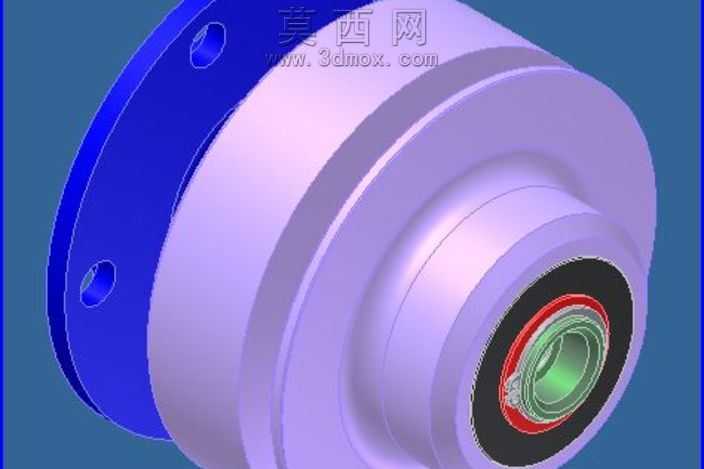

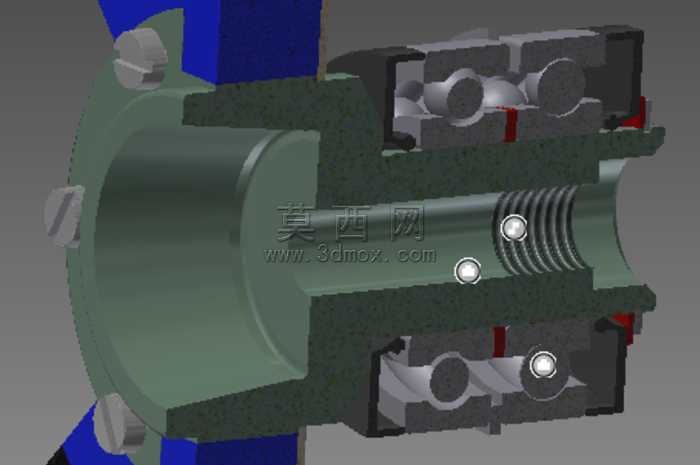

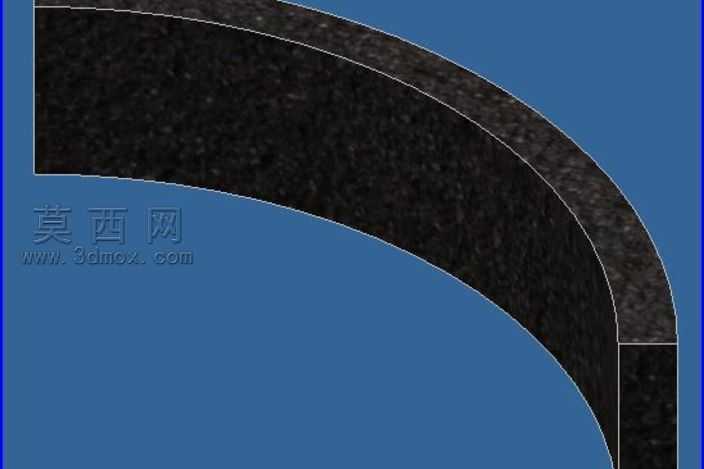

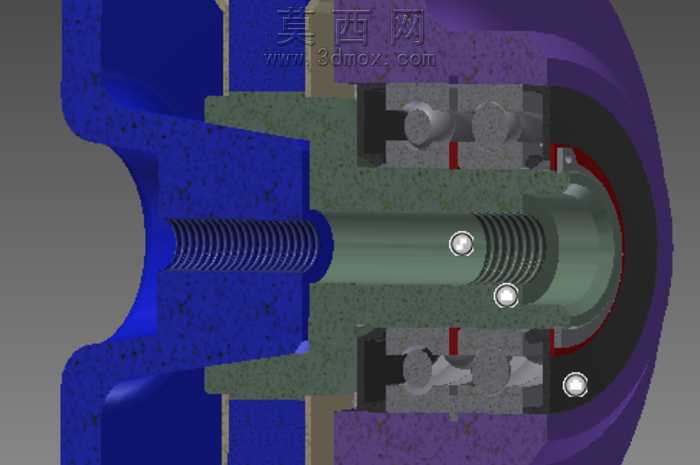

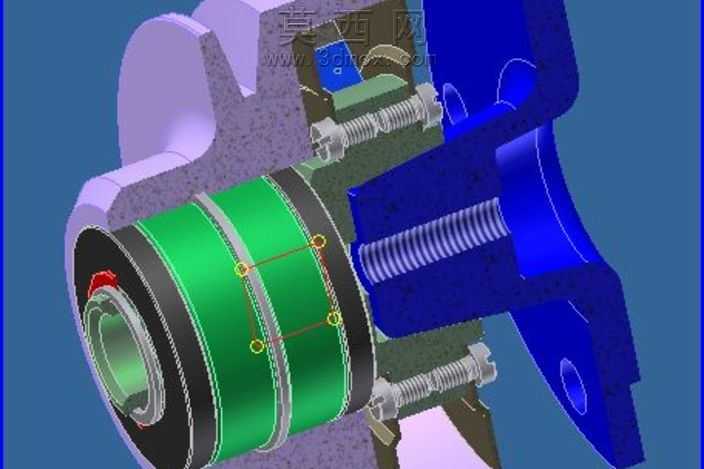

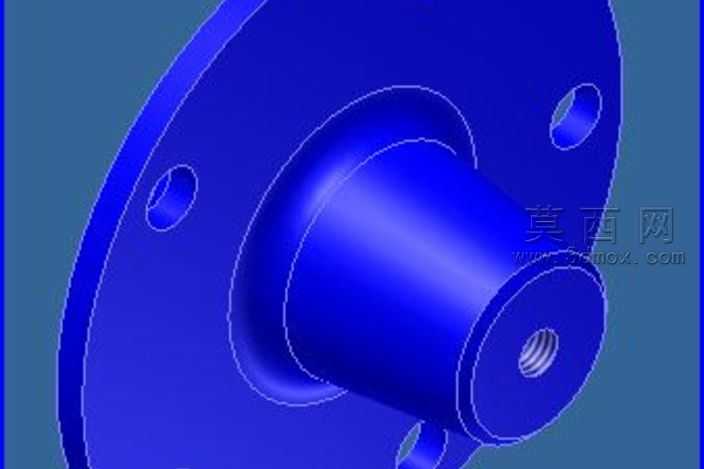

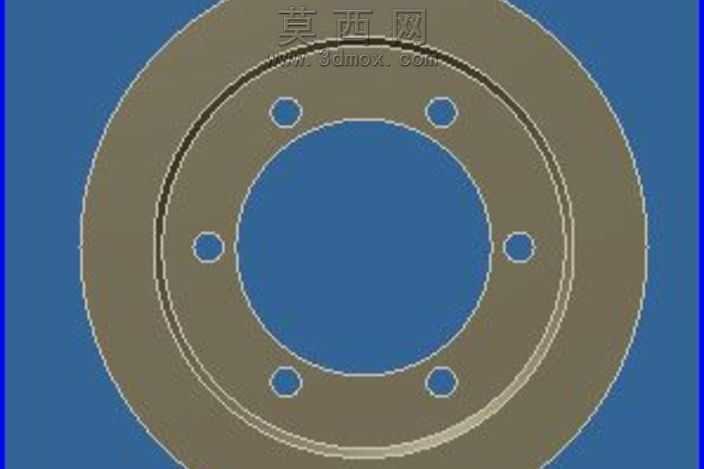

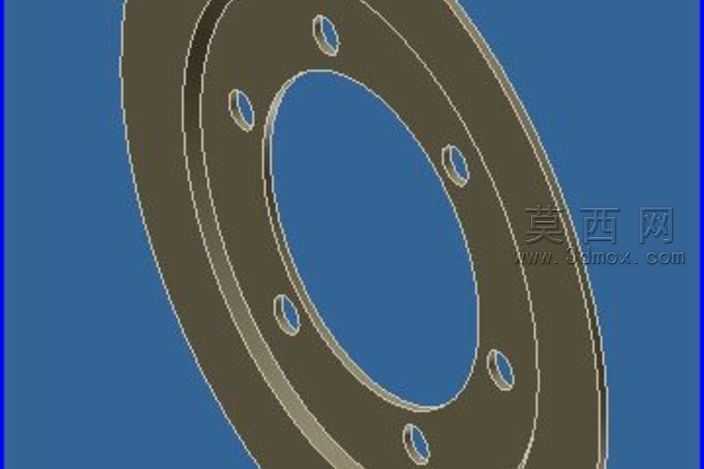

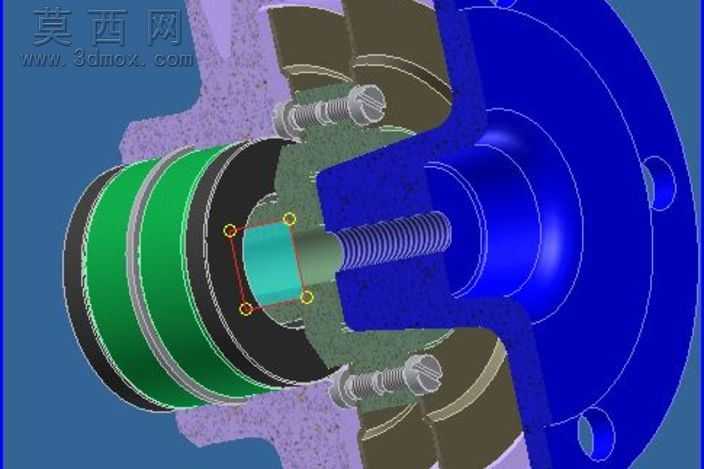

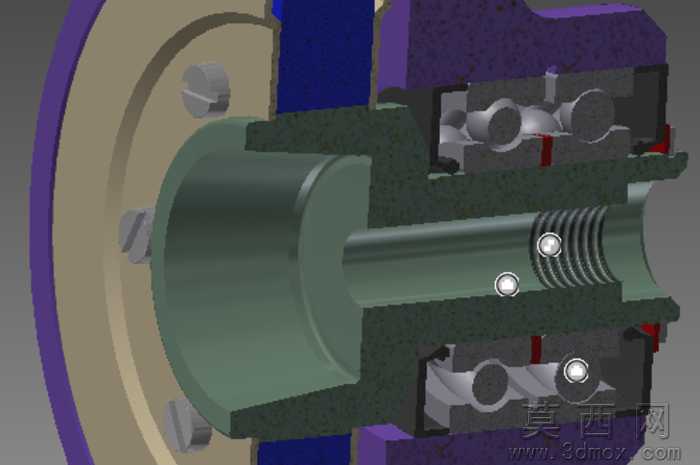

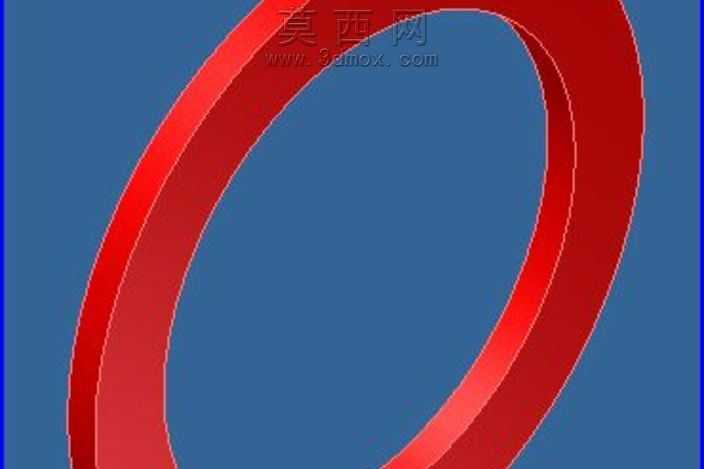

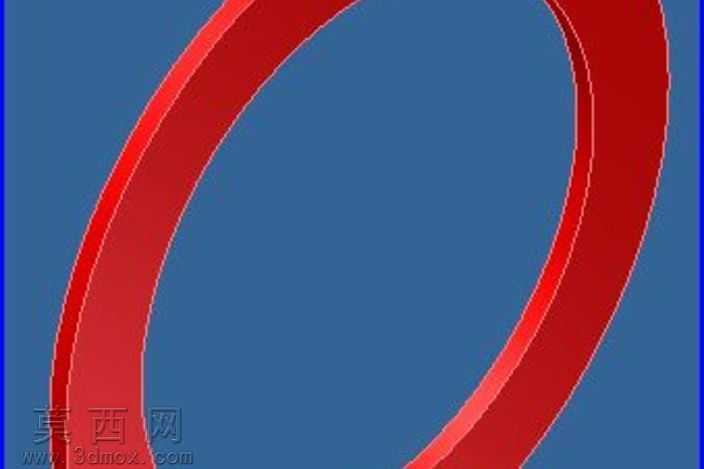

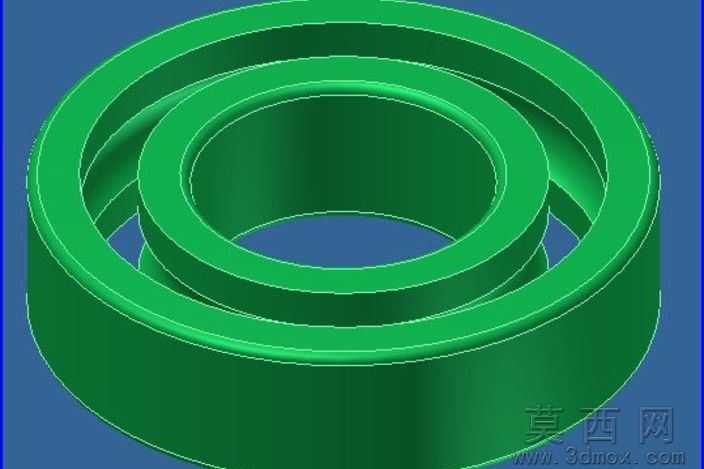

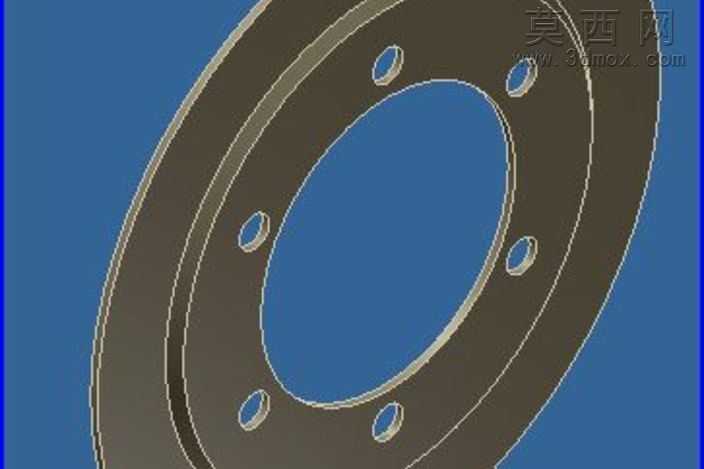

本作品为离心式摩擦离合器的三维剖面结构模型，建模过程中采用参数化设计思路，先对离合器的核心传动主轴进行基准定位，依次完成主动毂、摩擦块、弹簧组件、从动外壳、端盖紧固件等各零部件的独立建模，再按照实际装配约束关系完成整体装配，通过剖面剖切的展示形式，清晰呈现内部各组件的配合关系与传动逻辑。材质渲染阶段，针对不同零部件的实际材质属性做了区分处理：传动主轴采用金属钢材质，设置合适的金属粗糙度与反射参数，还原机加工金属件的质感；摩擦块采用复合摩擦材料材质，调整漫反射颜色与表面粗糙度，模拟耐磨复合材料的哑光粗糙质感；外壳部件分别设置了蓝色、紫色的工程塑料与铸钢材质区分，紧固件采用镀锌金属材质，通过不同材质的色彩与质感差异，让内部结构层级清晰可辨。结构设计上还原了离心摩擦离合器的核心工作逻辑：主动轴带动内部摩擦块支架旋转，当转速达到设定阈值时，摩擦块在离心力作用下克服弹簧预紧力向外张开，与从动外壳的内壁紧密贴合，通过摩擦力传递扭矩，实现动力的接合；当转速降低时，弹簧拉动摩擦块回位，切断动力传递。建模过程中对各配合间隙做了符合工程实际的参数设置，摩擦块与从动壳内壁的工作间隙、弹簧的安装预压量、紧固件的装配位置都严格参照常规离心离合器的设计规范，剖面视图完整展现了内部弹簧的布置方式、摩擦块的导向结构、主轴的螺纹连接结构以及端盖的密封定位结构，能够直观呈现该类离合器的动力传递路径与工作原理，可用于机械原理教学演示、传动方案设计参考等场景。
