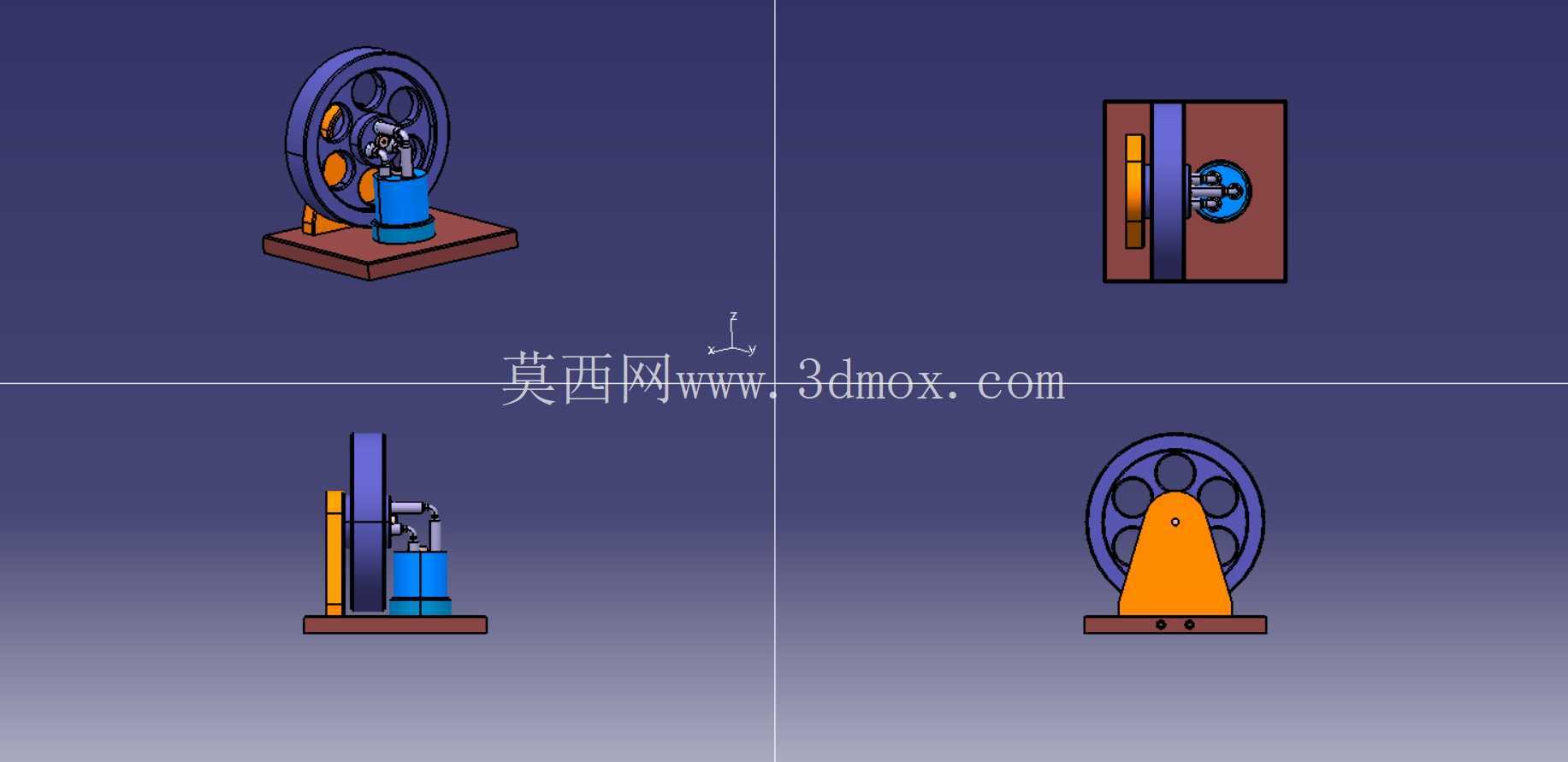

做机械结构设计的同行多半都接触过老式往复动力设备的逆向建模,这次拆解的这款弯头蒸汽机,核心设计逻辑完全围绕狭小空间的动力输出需求搭建,最早这类结构就是为船舱、早期小型工业作坊这类腾不出大段安装空间的场景做的适配。先从安装边界说起,整套机构的底座采用矩形平板式支撑结构,安装孔位预留了四个沉头孔位,孔距沿底座长边方向对称分布,短边方向的孔位刚好避开气缸与支架的投影区域,安装时不需要额外做转接支架,直接通过螺栓就能固定在设备基座或者船体动力舱的安装面上,底座厚度做了加厚处理,能抵消飞轮转动时带来的偏心振动,不需要额外加装阻尼垫就能满足运行稳定性要求。

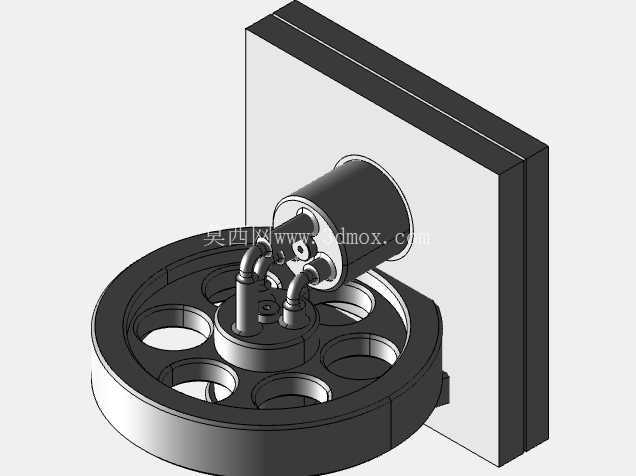

从功能实现逻辑来看,这套机构最核心的设计巧思在于弯曲曲轴的布局,和常规直列蒸汽机把气缸沿曲轴径向垂直布置的思路不同,它的气缸轴线和曲轴安装平面做了小角度倾斜,配合弯头状的配气连接结构,把整个动力单元的轴向长度压缩了近三分之一,这也是它能适配狭窄安装空间的核心原因。实际运行时,蒸汽从进气接口进入气缸腔,推动活塞做直线往复运动,活塞通过连杆把力传递到弯曲曲轴上,直接把直线运动转化为曲轴的旋转运动,曲轴一端和大直径飞轮做刚性连接,飞轮的轮缘做了加厚配重,三个镂空孔既减轻了飞轮自身重量,又能通过轮缘的配重存储转动惯量,抵消活塞往复运动到上下止点时的动力死点问题,让输出的转速更平稳,不会出现卡顿或者转速波动过大的情况。

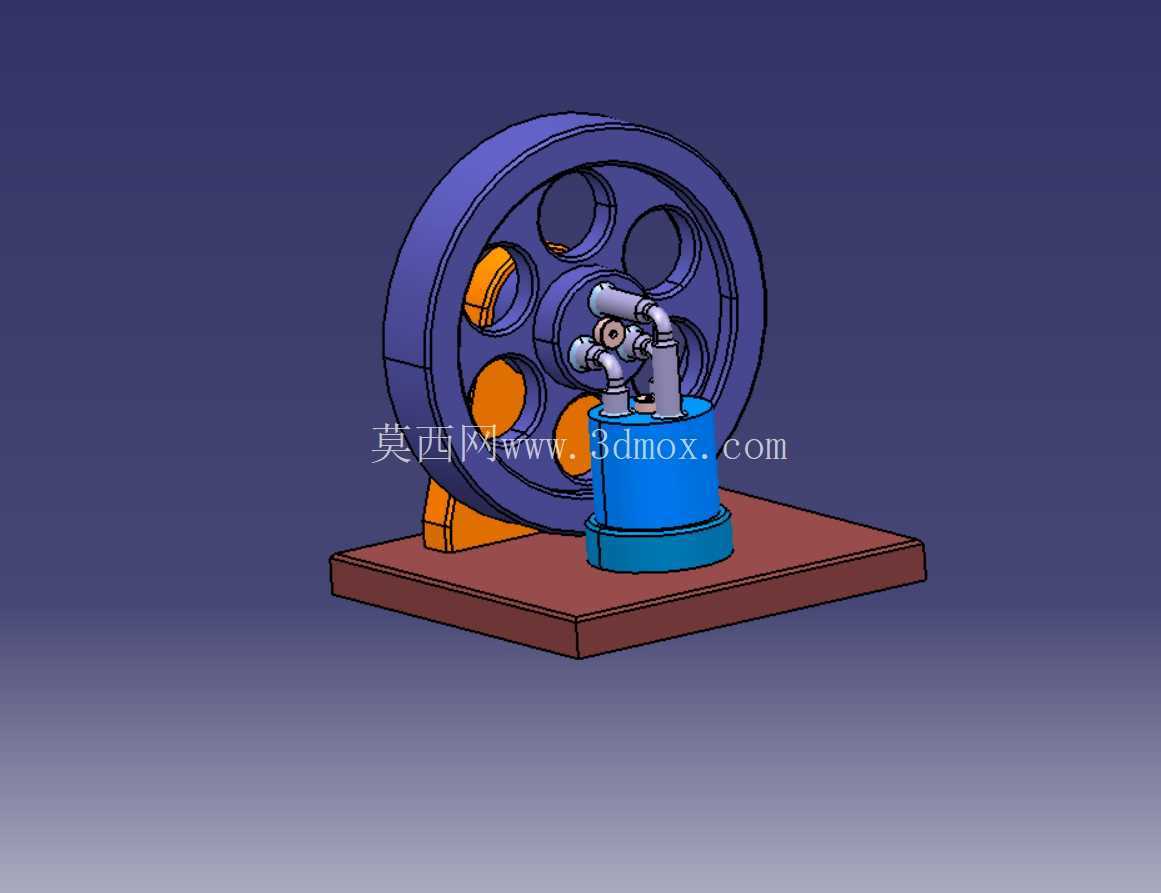

再看各部件的设计细节,气缸部分采用筒式结构,缸壁厚度均匀,外壁做了加强筋过渡,和底座之间通过L型支架做刚性连接,支架和底座、气缸的连接位置都做了圆角过渡,避免应力集中导致的连接部位开裂。配气弯头部分采用双管路布局,分别对应进气和排气通路,管路和气缸盖的连接位置做了密封面设计,建模时可以直接在密封面位置预留密封槽,装配时加装密封圈就能满足蒸汽密封要求,不会出现漏气泄压的问题。曲轴的支撑部位直接集成在底座上方的支撑座上,支撑座内预留了轴承安装位,不需要额外设计独立的轴承座组件,进一步压缩了整体结构的占用空间。
从实际应用场景来说,这类结构除了早期的小型船舶动力配套,还能作为小型工业设备的动力源,比如早期的小型水泵、车间输送线、磨坊的磨盘驱动,都能通过皮带轮和飞轮连接,把蒸汽机的旋转动力传递到作业端。做三维建模的时候要特别注意运动干涉的校验,因为曲轴是弯曲结构,连杆在摆动过程中和气缸下端、支架之间的间隙很小,建模时要做运动仿真,确认整个行程内没有部件碰撞,尤其是活塞运动到下止点时,连杆和气缸下沿的间隙要控制在合理范围,既要避免干涉,又不能让间隙过大导致整体结构松散。另外飞轮的动平衡也要在建模阶段做初步核算,三个镂空孔的位置要沿圆周方向均匀分布,配重块的位置要和曲轴的偏心方向做对应,避免运行时出现过大的径向跳动。
这套结构的安装维护也做了适配性设计,气缸盖和气缸体采用螺栓连接,拆开缸盖就能直接更换活塞密封件,不需要把整个气缸从底座上拆下来;配气弯头和管路的连接采用标准管螺纹,现场更换管路配件不需要专用工装;飞轮和曲轴采用键连接,拆卸时用拉马就能直接把飞轮拔下来,维护难度很低。对于现在做结构设计的从业者来说,这套紧凑布局的动力转换思路依然有参考价值,尤其是在做小型动力单元、需要在有限空间内实现往复运动转旋转运动的场景下,这种弯曲曲轴加倾斜气缸的布局方式,能有效缩减设备的整体安装尺寸,减少不必要的结构冗余。
