S形矩形截面通风管道三维结构设计

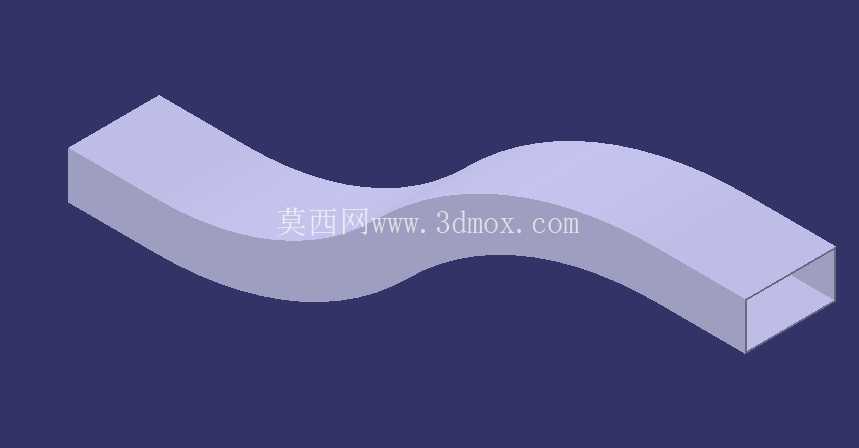

　　在通风系统、流体试验台架以及工业除尘管路的布局设计中，经常会遇到管路需要连续避让设备、梁柱或者其他工艺管线的场景，这时候常规的90度弯头、45度斜接弯头往往无法满足空间走线的平滑过渡需求，S形的连续弯管结构就成了这类场景下的常用构件。这款S形风管采用等截面矩形结构设计，整体流道全程保持截面尺寸一致，避免了变径带来的局部流速突变问题，在需要做流量可视化观测的试验管路中，等截面的设计能够让流场在弯管段的变化规律更易观测，不会因为截面收缩或者扩张产生额外的涡流干扰测试结果。

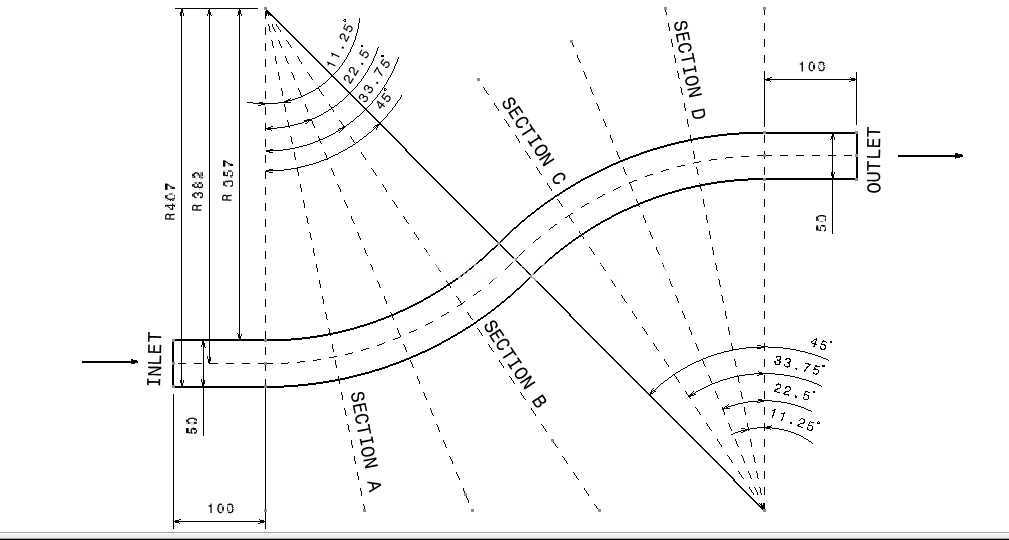

　　从结构设计逻辑来看，这款风管的两个弯曲段采用了对称的曲率设计，两段反向圆弧的半径保持一致，过渡段做了相切处理，整个流道内壁没有突兀的折角，能够最大程度降低气流在转向过程中的局部阻力损失，对比多段弯头拼接的管路，一体化的S形结构减少了法兰连接的接缝数量，既降低了管路漏风的概率，也减少了接缝处凸起对流场的干扰。在实际安装场景中，这类S形风管通常用于两端接口存在平行错位、但又需要保持管路轴向平行的走线场景，比如厂房通风系统中跨越多条并排电缆桥架的管段，或者试验台架上连接风机出口与测试段入口的错位连接段，安装时两端的矩形法兰可以直接和对应设备的接口对接，不需要额外添加转接段。

　　设计过程中需要重点控制弯曲段的曲率半径和截面边长的比值，曲率过小会导致弯管内侧气流脱流产生明显涡流，既增加风阻也会带来管路振动，曲率过大则会占用过多的安装空间，失去S形管紧凑避让的优势，这款模型的曲率取值兼顾了流阻性能和空间占用，在常规的低压通风系统中，其局部阻力系数远低于两个直角弯头拼接的等效错位管路。从安装边界来看，这款风管的两端接口为标准矩形截面，接口端面保持平行，中心距的偏移量由两段圆弧的半径直接决定，选型时可以根据现场实际的错位距离调整曲率参数，模型的壁厚采用常规通风管道的标准壁厚，既满足结构刚度要求，不会在常规风压下产生明显的壁面振动变形，也不会因为壁厚过大增加不必要的材料成本。

　　在流体可视化试验场景中，这类等截面S形弯管是观测弯管段二次流现象的常用试件，平滑的内壁和连续的曲率变化能够让流场的变化呈现出典型的连续弯管流动特征，便于通过PIV或者烟线法观测气流在连续转向过程中的流速分布变化，为管路优化设计提供实测参考。日常工程应用中，这类风管也常用于空调通风系统的吊顶内走线，在吊顶空间有限、需要避让消防管线和给排水管线的场景下，S形风管可以顺着管线间隙平滑走线，不需要做过多的管路拆分，能够有效降低施工难度，减少管路的连接点，后期运维过程中也减少了漏风点的排查工作量。结构建模时需要注意两个弯曲段的相切约束，避免在过渡位置出现折痕或者曲面不连续的问题，矩形截面在扫掠过程中要保持截面始终垂直于流道中心线，否则会出现截面扭曲的问题，导致实际加工时无法和两端的法兰正常对接，同时管壁的结合处要做等厚度处理，满足钣金折弯或者3D打印加工的工艺要求，避免出现壁厚突变导致的加工缺陷。
