动力传动用弹性联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:869359
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计
  • 动力传动用弹性联轴器结构设计

  在工业传动系统的轴系布局中,弹性联轴器是连接主动轴与从动轴的核心部件,这类部件的应用场景覆盖了从通用动力配套到专用设备传动的多个领域,其中最常见的使用场景是压缩机与驱动电机的输出端连接,在1460rpm的额定工作转速下,可稳定传递7.5kW的额定功率,适配多数中小型工业压缩机、输送泵组、风机类设备的传动连接需求。不同于刚性联轴器的硬连接特性,这类带弹性结构的联轴器允许两轴之间存在一定范围的径向、角向与轴向偏差,能够补偿设备安装过程中产生的对中误差,抵消设备运行过程中因基座沉降、轴系受热变形带来的轴系偏移量,避免轴端承受额外的附加弯矩,有效延长轴承、密封件等配套易损件的使用寿命。

  从功能特性来看,这款弹性联轴器的核心作用除了基础的扭矩传递之外,还具备缓冲减振的作用,弹性元件可以吸收电机启动、负载突变时产生的冲击载荷,过滤轴系传动过程中的扭转振动,降低传动系统的共振风险,让动力输出更加平稳。部分带扭矩限制设计的弹性联轴器还具备过载保护功能,当传递的扭矩超过设计阈值时,联轴器内部会出现打滑或者连接断开的情况,避免过载传导至电机或者从动设备端,造成核心部件的不可逆损坏。

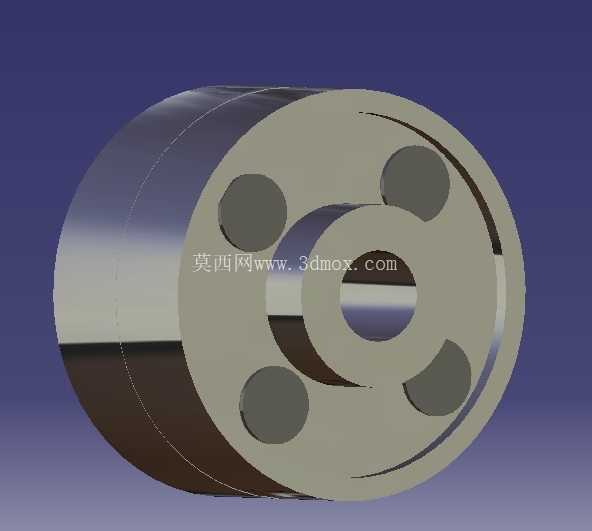

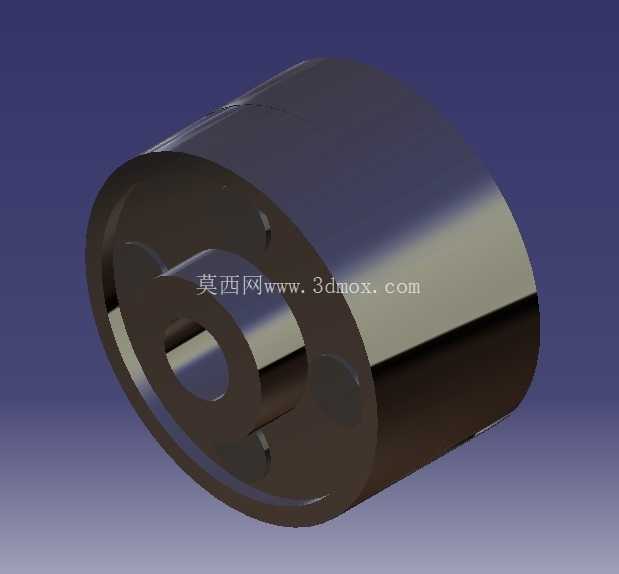

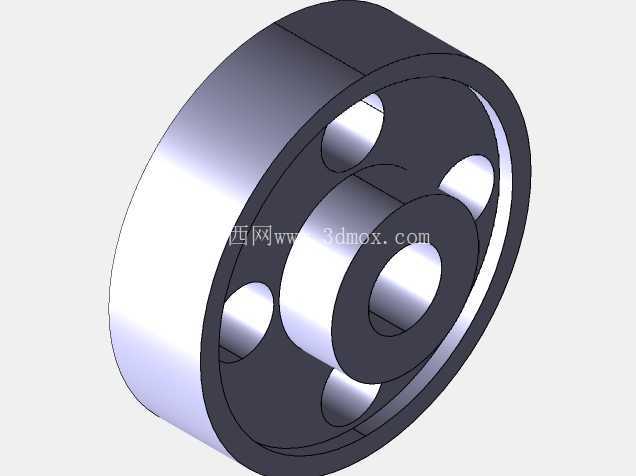

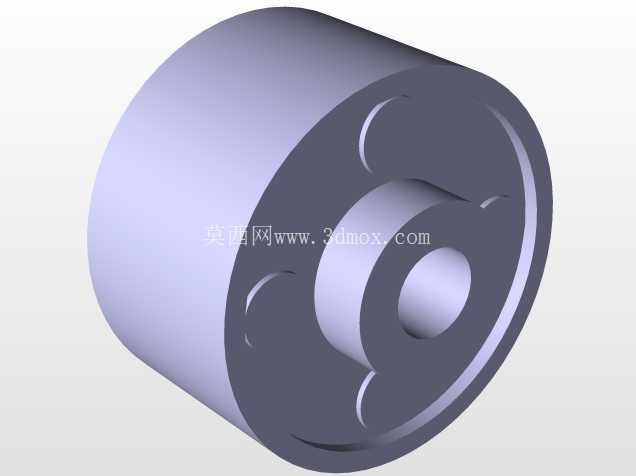

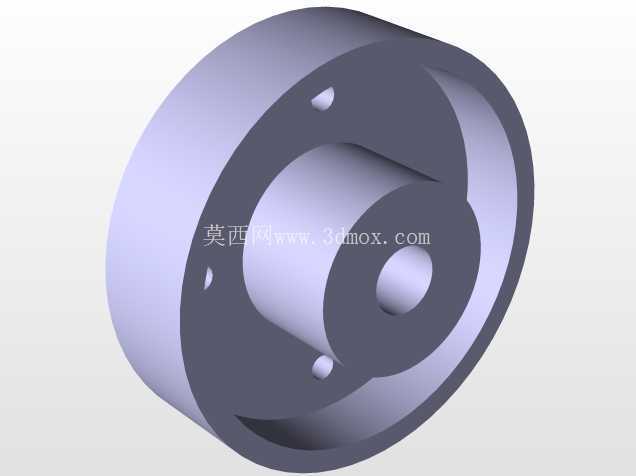

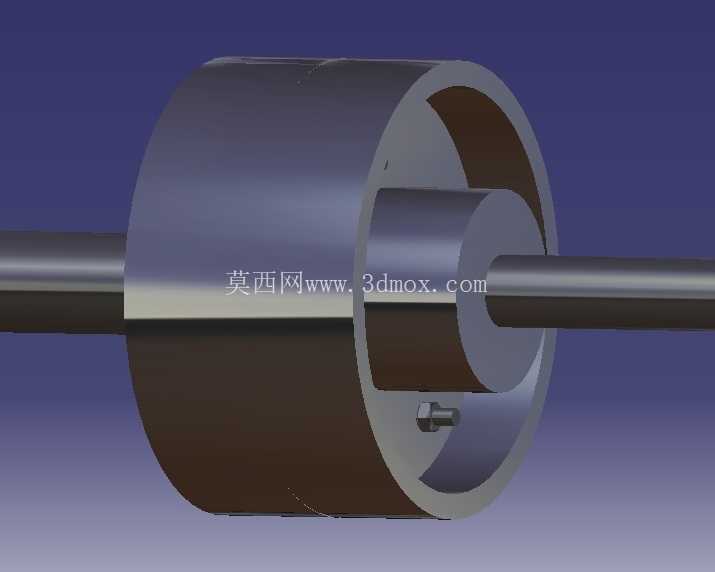

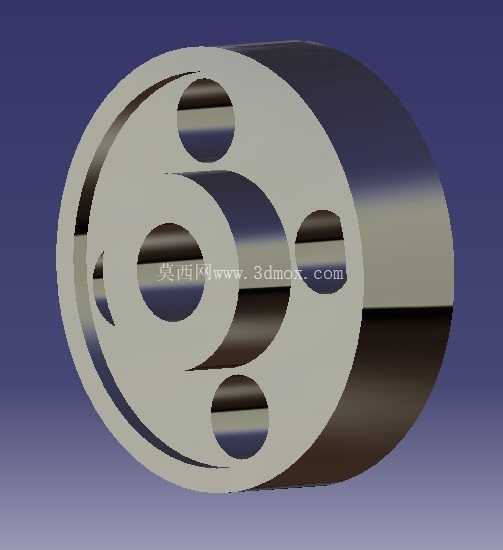

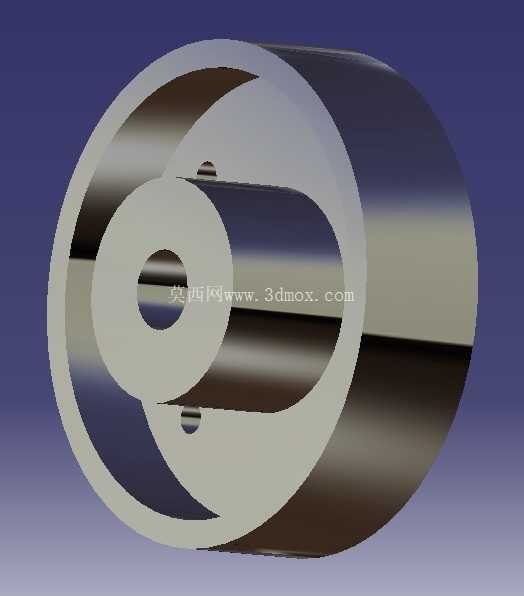

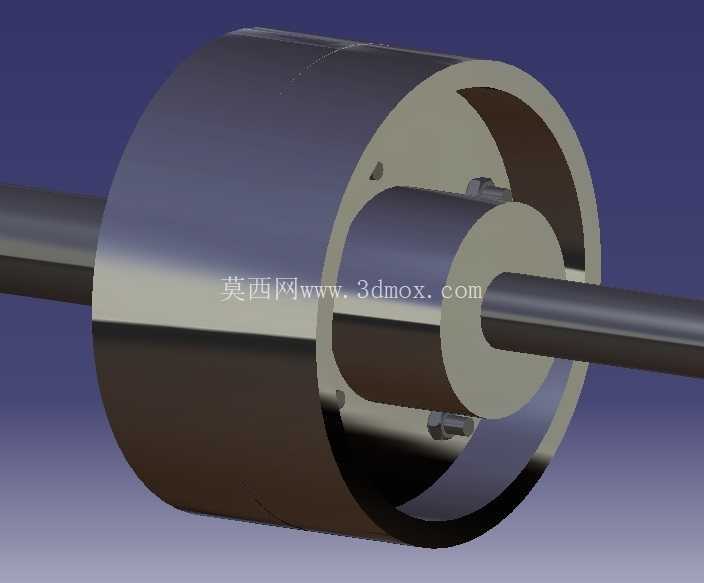

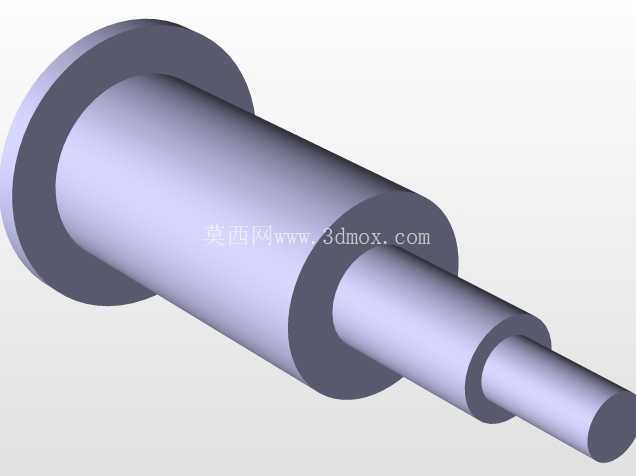

  在设计思路上,这款联轴器采用了分体式轮毂加中间弹性体的结构布局,两个轮毂分别通过键连接与两侧轴端固定,轮毂外侧的金属外壳为弹性元件提供定位与防护,内部的弹性嵌块嵌入两个轮毂的卡槽内,通过弹性块的挤压变形传递扭矩,同时实现偏差补偿与减振效果。轮毂与外壳的金属部分采用了均匀的壁厚设计,在保证结构强度的前提下控制整体重量,降低轴系转动过程中的转动惯量,减少启停阶段的动态载荷。连接螺栓采用对称布置的方式,保证动平衡精度,适配中高转速的传动场景。

  从安装边界与尺寸设计来看,这款联轴器的轴孔直径适配常规的中小型电机与压缩机输出轴尺寸,轴孔长度满足键连接的最小接触长度要求,保证扭矩传递过程中不会出现键侧压溃、轴孔打滑的问题。联轴器的最大外径控制在合理范围内,不会与周边的设备护罩、基座结构产生干涉,安装时不需要大幅移动两侧的电机或者压缩机主体,只需要将两个半联轴器分别固定在轴端后,对准卡槽嵌入弹性元件,再紧固外壳的连接螺栓即可完成装配,后期维护更换弹性元件时也不需要完全拆解轴系,大幅降低运维的时间成本。

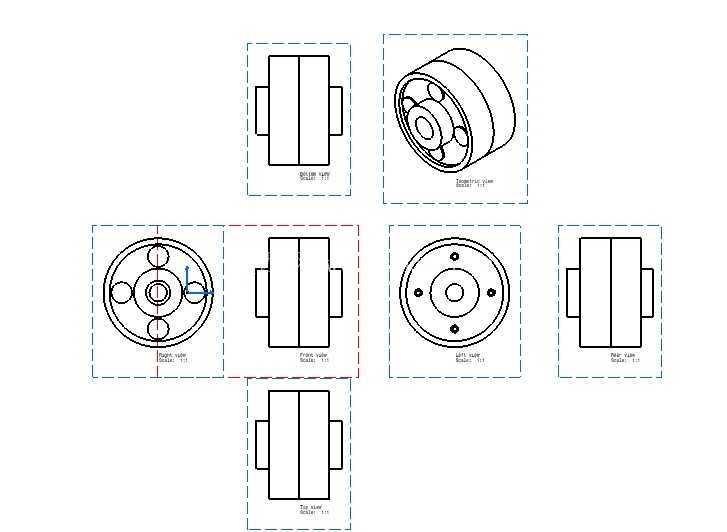

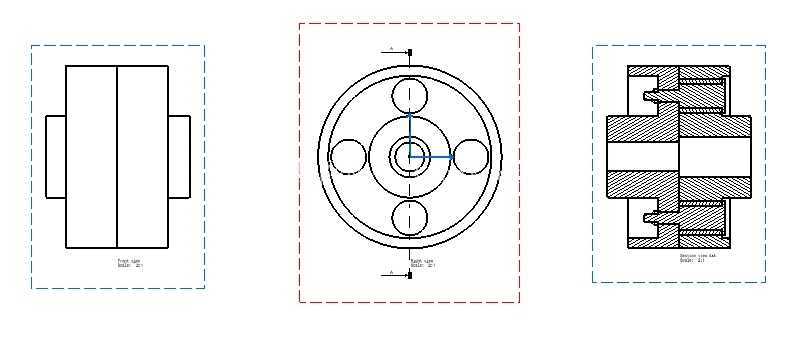

  在实际选型应用中,需要根据轴系的额定扭矩、最高工作转速、允许的偏差补偿量来匹配对应的联轴器规格,这款弹性联轴器的扭矩储备系数满足通用工业设备的选型要求,弹性元件的材质具备耐油、耐温的特性,可适应多数工业车间的运行环境,不需要额外的润滑维护,长期运行的稳定性较好。建模过程中对轴孔的键槽尺寸、螺栓孔的位置度、轮毂的同轴度都做了公差匹配,可直接用于后续的工程图导出、装配干涉检查以及运动仿真验证,为设备的轴系设计提供准确的三维参考。
