带支架式缆索导向滑轮支撑结构

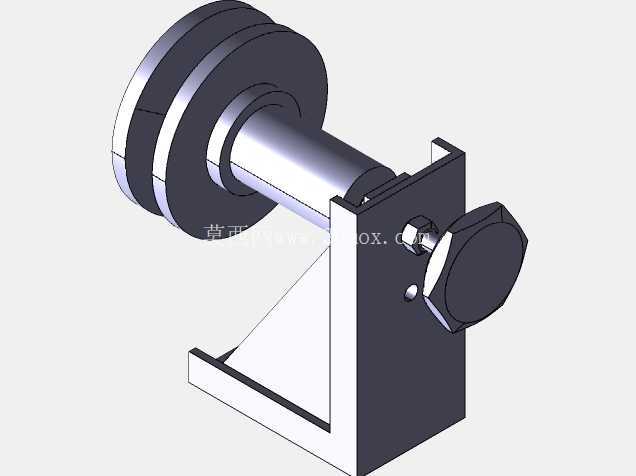

　　在起重牵引、线缆敷设、航海系泊这类需要反复改变柔索传力方向的作业场景里，滑轮支撑结构的可靠性直接决定整套牵引系统的运行寿命与作业安全，这套带焊接支架的滑轮支撑组件，正是针对中低载荷下的固定点位导向需求设计的结构方案。从实际安装边界来看，组件底部采用矩形焊接安装底板，底板预留四个对称分布的螺栓过孔，可直接通过M12规格的膨胀螺栓或连接螺栓固定在设备机架、混凝土基座或者船体结构面上，安装时不需要额外加工复杂的定位止口，只要保证底板安装面的平面度误差不超过0.2mm/m，就能避免支架受载后出现附加弯矩。

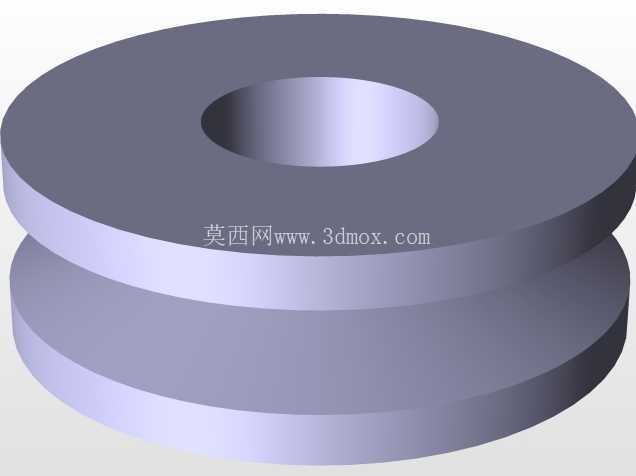

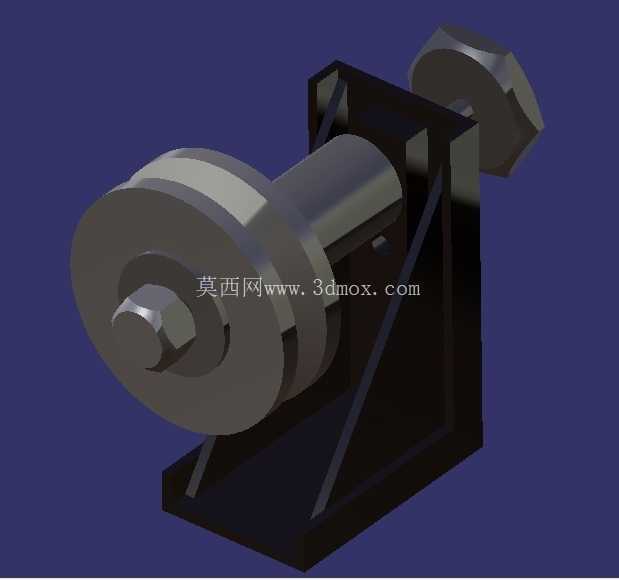

　　整个支撑支架采用钢板折弯拼焊结构，两侧立板之间焊接斜向加强筋，筋板与立板、底板的焊缝采用连续角焊缝，焊脚高度不小于板材厚度的0.7倍，这种结构相比铸造支架生产周期更短，针对小批量定制场景的适配性更强，同时斜筋的布置刚好抵消滑轮受载时对立板产生的倾覆力矩，避免立板根部出现应力集中导致的焊缝开裂。滑轮部分采用轮体与轴套一体化的设计思路，轮缘加工有适配缆索直径的圆弧凹槽，凹槽表面做了倒圆处理，不会在缆索弯折时切割缆索外层的编织保护层，轮体中心装配的铜基轴套直接套在固定心轴上，心轴两端通过轴端挡板与六角锁紧螺母固定在两侧立板上，这种固定心轴的设计相比转轴结构，不需要考虑轴的旋转密封问题，日常维护时只需要定期向轴套注油孔加注润滑脂即可，维护成本更低。

　　从功能特性来看，这套组件的核心作用是为穿过轮槽的缆索提供稳定的支撑与转向导向，当缆索受拉时，载荷通过轮体传递到心轴，再由心轴分散到两侧立板，最终通过底板传递到安装基础上，整个传力路径没有冗余的传动环节，力流传递直接，结构刚度表现稳定。设计过程中特意将滑轮的伸出端预留了足够的缆索摆动空间，当缆索在工作过程中出现小角度偏摆时，不会与支架立板发生剐蹭，轮体两侧的凸缘高度比缆索直径高出1.5倍，即使缆索出现瞬时跳动也不会从轮槽中脱出。在航海领域的系泊场景应用时，这套组件可以作为甲板上的导缆滑轮使用，将系泊缆绳的拉力方向调整到与绞缆机卷筒垂直的角度，避免缆绳在卷筒上出现乱绳磨损；在车间起重作业场景中，这套组件可以固定在厂房立柱或者行车梁上，作为手动葫芦的导向支点，改变手拉链条的施力方向，方便操作人员在安全位置完成起吊作业；在线缆自动敷设设备中，这套组件可以作为线缆的张紧导向轮，保持敷设过程中线缆的张力稳定，避免线缆出现过拉变形或者松垮打结的问题。

　　从外形尺寸的适配性来看，整个组件的总宽度控制在220mm以内，支架高度不超过180mm，安装底板的长度为200mm、宽度为120mm，属于紧凑型的支撑结构，不会占用过多的安装空间，心轴的直径为30mm，可适配直径8-14mm的钢丝绳或者尼龙缆索，额定静载荷可以达到15kN，能够满足大多数中轻型牵引、导向场景的使用需求。结构细节上，所有外露的钢板边缘都做了倒角去毛刺处理，焊接完成后整体做了喷丸除锈与防锈漆喷涂，在户外或者潮湿环境下使用时也能具备不错的抗锈蚀能力，轴端的锁紧螺母采用了防松垫片结构，设备长期运行过程中不会因为振动出现螺母松脱的问题，轮体与轴套之间采用过盈配合装配，不会出现轮体与轴套相对滑动导致的磨损加剧问题。
