在各类需要变角度传递旋转扭矩的机械传动场景中,这类十字轴式万向铰接结构是解决两轴轴线不共线、存在角向偏移工况的核心部件,常见于机床进给传动链、小型设备动力输出端、非标自动化线的动力衔接工位,甚至部分小型农用机具的动力传输路径中,能在两轴存在一定夹角偏差的状态下持续稳定传递回转运动,不会因为轴系安装的同轴度误差或者工作过程中轴系相对位置偏移出现卡滞、传动中断的问题。

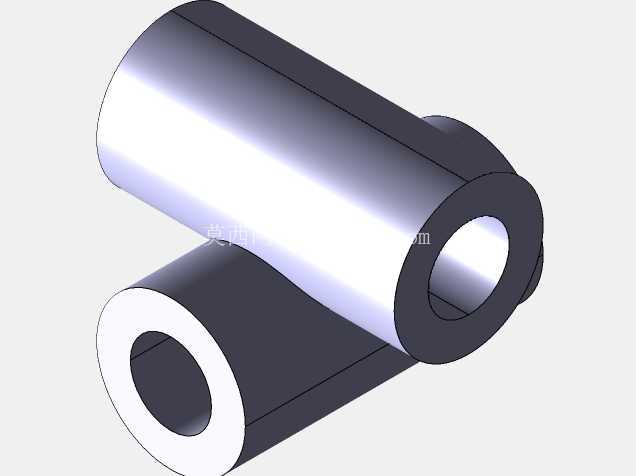

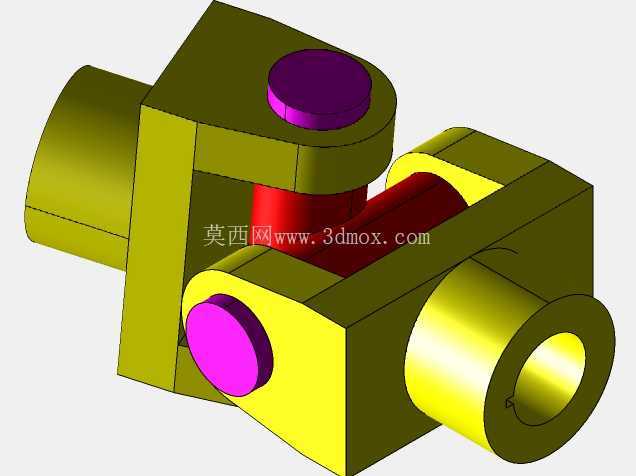

从结构设计逻辑来看,该结构采用分体式叉形接头配合十字形传动芯的布局,两个叉形接头分别对应动力输入与输出端,每个叉头预留同轴的销孔安装位,十字芯的四个轴颈分别嵌入两个叉头的对应孔位,通过端盖结构实现轴向限位,避免十字芯在传动过程中从叉头内脱出,同时轴颈与叉头孔位之间预留合理的配合间隙,保证十字芯可以在两个垂直的回转方向上自由摆动,适配两轴之间的角度变化。设计过程中需要重点校核十字芯轴颈的抗剪切强度,因为传递扭矩时四个轴颈会同时承受交变剪切应力,尤其是在两轴夹角偏大的工况下,轴颈边缘的接触应力会明显上升,所以叉头的壁厚、十字芯轴颈的直径需要匹配目标传递扭矩的上限值,避免长期交变载荷下出现疲劳断裂。

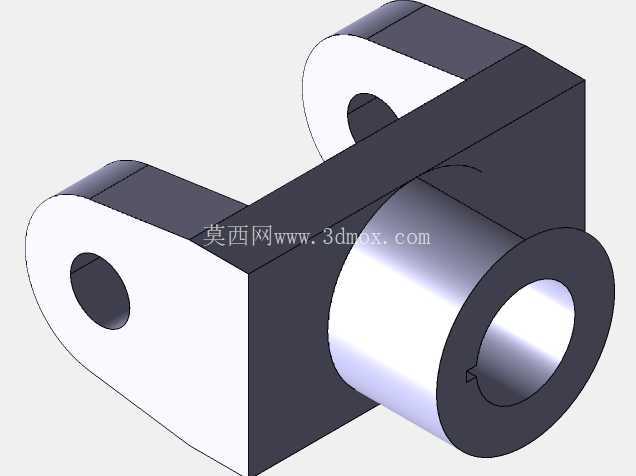

从安装边界来看,两个叉头的外端均设计为空心轴套结构,内孔可直接套接在待连接的轴端,通过侧面预留的紧定螺钉孔实现周向固定,安装时不需要额外加工复杂的连接法兰,只需要保证轴端插入轴套的深度满足轴向定位要求即可,两个叉头的外圆直径、轴套长度统一,能适配同直径规格的传动轴,整体结构的最大摆动角度可以达到单方向35度左右,完全覆盖常规设备安装时的角向偏差补偿需求。实际应用中,这类小型万向节不需要额外配置润滑注油结构,因为其传递的扭矩范围偏小,多应用于轻载传动场景,轴颈与孔位之间的配合间隙可以留存少量润滑脂实现长期自润滑,减少日常维护的工作量。

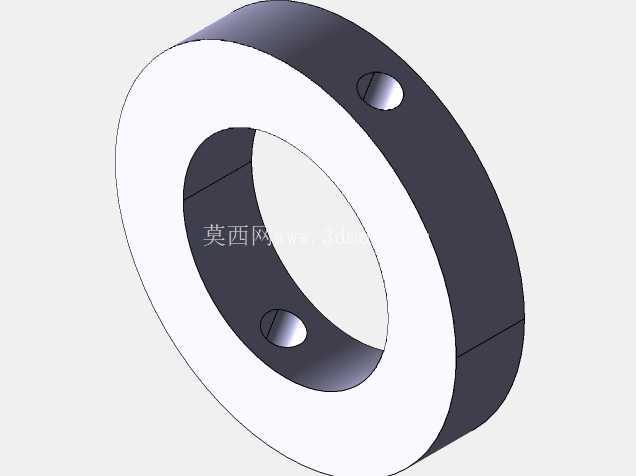

结构的分体式设计也方便后期检修,当出现磨损间隙过大的问题时,只需要拆卸端盖取出十字芯更换对应磨损件即可,不需要整体更换整个传动部件,能有效降低设备的维护成本。建模过程中需要重点保证十字芯四个轴颈的同轴度、垂直度公差,两个相对轴颈的轴线必须共线,垂直方向的两组轴线必须处于同一平面且垂直度误差控制在合理范围内,否则装配后会出现传动卡滞、回转阻力过大的问题,同时叉头的两个销孔同轴度也需要严格控制,避免装配后十字芯出现偏载,加速局部磨损。叉头的主体采用等壁厚结构设计,在保证结构强度的前提下尽可能控制整体重量,减少传动过程中的转动惯量,避免高速回转时出现额外的动不平衡问题,端盖与叉头之间采用小直径圆柱销或者过盈配合实现固定,不需要额外配置紧固件,进一步简化整体结构,缩小整体外形尺寸,能适配安装空间比较紧凑的传动工位。
