小型家用立式进料切菜加工设备结构

　　这款切菜设备的三维结构设计，核心面向小型餐饮门店、农户自产食材处理以及小型食品加工作坊的使用场景，区别于大型工业化连续式切菜生产线，整体结构紧凑，不需要复杂的地基固定，可直接放置在平整的硬质地面上使用，适配场地空间有限的加工场景。从结构布局来看，设备采用倾斜式进料通道设计，进料口向上延伸一定高度，操作人员可直接将待处理的根茎类、叶菜类食材从进料口投入，不需要额外的推送辅助机构，食材依靠自身重力即可进入切削腔体内部，降低操作过程中的肢体接触风险。切削腔体采用圆弧型封闭外壳设计，一方面可以避免切削过程中食材碎屑飞溅，保持加工区域整洁，另一方面圆弧内壁没有清洁死角，加工完成后可直接用高压水冲洗内部残留，符合食品加工设备的卫生设计要求。

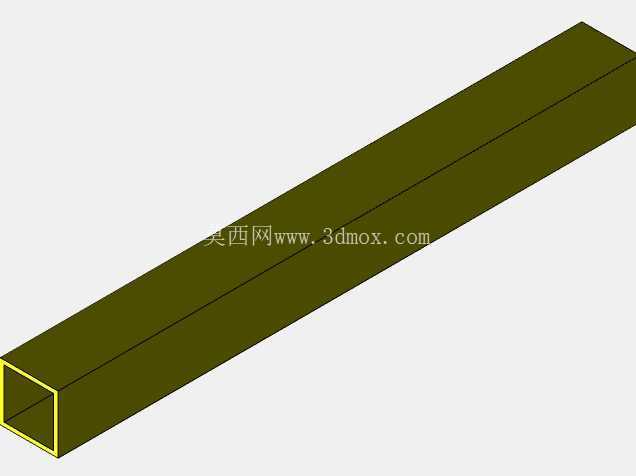

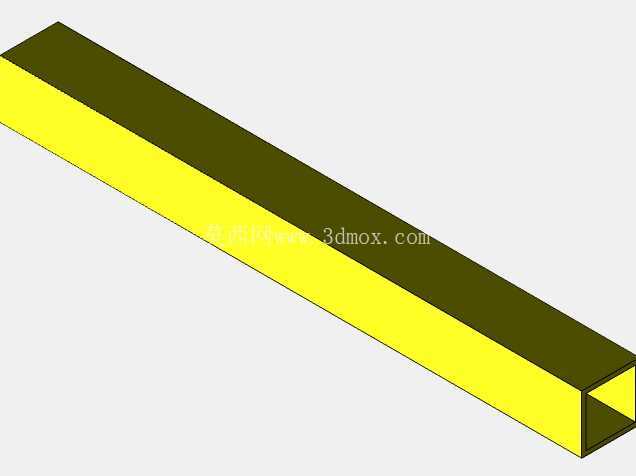

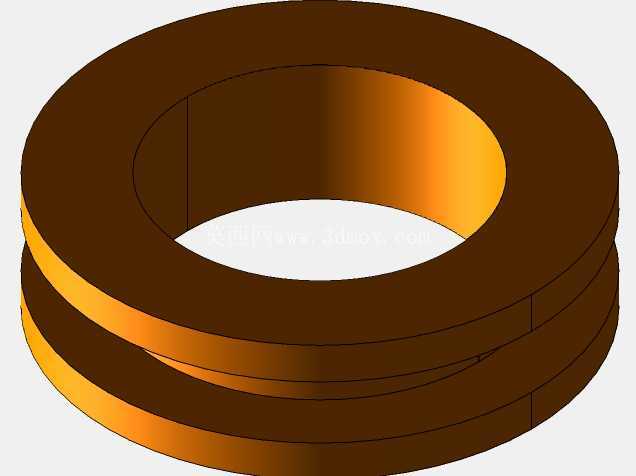

　　设备的动力传递采用带传动结构，电机布置在机架下部的安装位，通过两组平行的传动带将动力传递到切削辊轴，带传动的布局可以在切削过程中遇到硬质异物卡滞时，通过皮带打滑实现过载保护，避免电机堵转烧毁，同时带传动的运行噪音更低，适合在靠近操作区的场所使用。机架采用方管焊接的框架式结构，四条支腿向外倾斜一定角度，支撑跨度大于设备主体的宽度，即使在进料时操作人员施加一定的下压力，设备也不会出现侧翻问题，支腿底部预留了安装孔位，如需长期固定在加工工位，可通过膨胀螺栓将支腿与地面连接，进一步提升运行稳定性。

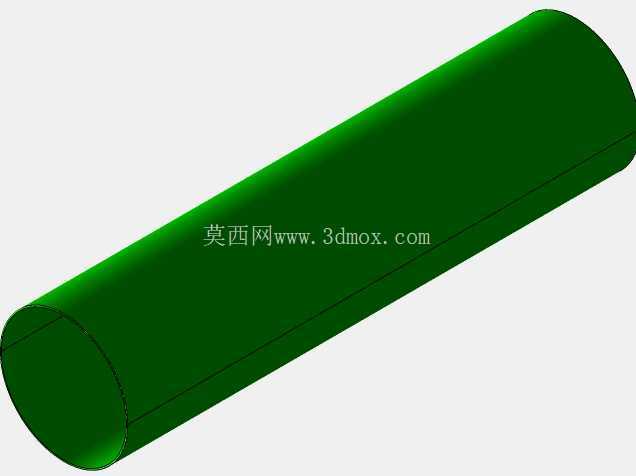

　　切削辊轴的两端采用带座轴承支撑，轴承座直接固定在腔体两侧的安装板上，拆卸维护时只需要松开轴承座的固定螺栓，即可将整个切削辊抽出，方便更换不同规格的切削刀具，实现切片、切丝、切丁等不同加工需求，不需要对设备主体结构进行拆解。设备的出料方向朝向辊轴的切线方向，切削完成的食材碎料会直接从腔体下部的出料区排出，可在出料位置直接放置收纳容器承接，不需要额外设置输送机构，简化整体结构的同时降低了设备制造成本。从安装边界来看，设备整体占地尺寸不超过1平方米，高度适配成年人站立操作的进料高度，不需要搭建操作平台，进料口的倾斜角度经过反复校核，既可以保证食材顺利滑入切削区，又不会因为角度过陡导致食材快速冲击切削辊造成刀具崩损。

　　在设计过程中，重点考虑了日常维护的便捷性，所有外露的紧固件都采用标准件，易损件如传动带、切削刀片都采用通用规格，用户在后期维护时不需要定制特殊配件，降低设备的全生命周期使用成本。腔体外壳的厚度经过强度校核，在保证足够刚度避免切削过程中产生共振的前提下，尽可能降低壳体重量，方便用户在需要移动设备时可以短距离搬运。传动部分的外侧设置了防护罩，避免操作人员在设备运行时意外接触传动部件，符合小型加工设备的安全设计规范，防护罩采用快拆结构，需要更换传动带时不需要借助专用工具即可拆下防护罩，提升维护效率。这款设备的结构设计没有采用复杂的电控系统，仅通过简单的开关控制电机启停，故障率低，适合对设备操作要求简单、维护能力有限的用户群体使用，可覆盖大部分常见食材的初切加工需求，加工效率可满足小型加工场景的日常使用要求，不会出现产能过剩或者加工能力不足的问题。
