三自由度直角坐标搬运机械手结构

这款三自由度直角坐标执行机构，是面向产线平面移栽、点位作业场景设计的刚性运动结构，日常在3C电子小件分拣、包装线箱体码垛、机床上下料工位中承担重复点位移动作业，相比关节型机器人，它的运动逻辑更直白，单轴运动解算难度低，对现场调试人员的技术门槛更友好，适合固定节拍、固定行程范围内的重复性作业。

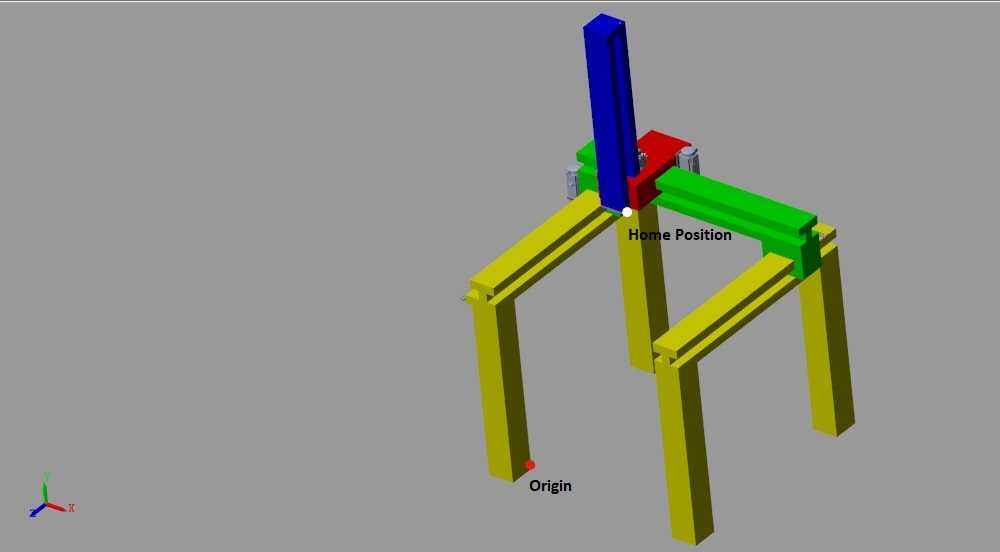

整体结构采用龙门式双支撑立柱布局，两根平行的Y向导轨梁作为底部承载基础，横跨在作业工位上方，安装时需要保证两根梁的平行度公差控制在0.1mm/m以内，避免后续横梁运动出现卡滞、导轨偏磨的问题。跨接在两根Y向梁上的是X向运动横梁，负责水平横向的位移输出，竖直方向的Z向滑台挂载在X向横梁的滑座上，完成垂直方向的升降动作，三个轴的运动方向完全垂直，构成标准的笛卡尔坐标系运动体系，每个轴的行程可根据实际工位的作业范围灵活调整，不需要改动整体支撑结构，只需要更换对应长度的线性导轨与传动部件即可适配不同的工位跨度。

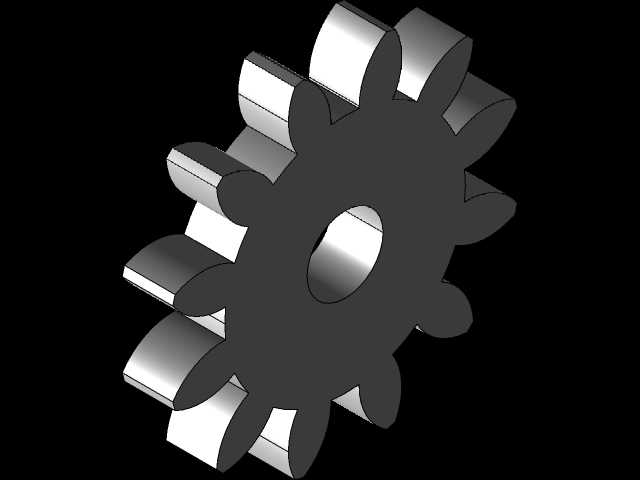

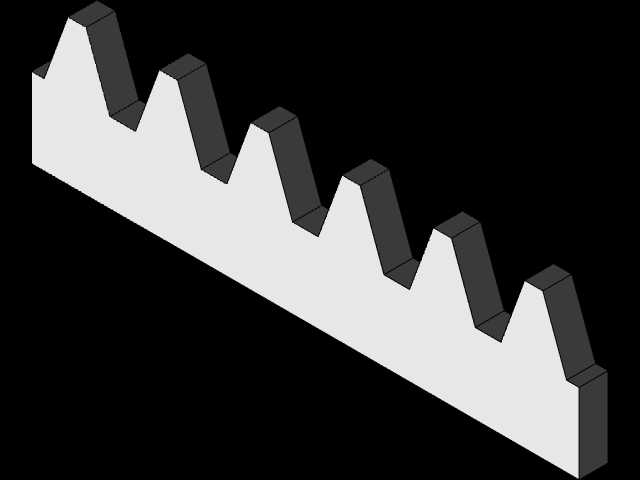

设计阶段优先考虑了结构的刚性冗余，支撑立柱采用矩形截面型材焊接后去应力处理，避免长期承载后出现结构变形影响定位精度，每个直线运动轴的传动端预留了伺服电机与滚珠丝杆的安装接口，也可根据成本需求替换为同步带传动适配低负载、高速度的作业场景，滑座部分预留了末端执行器的安装法兰，可根据作业需求加装夹爪、吸盘、焊枪或者涂胶头等不同作业工具，不需要额外改动Z轴滑台的安装结构。

从安装边界来看，这类结构的底部立柱需要直接固定在车间预埋的水平地基上，若安装在设备机架上方则需要保证机架顶部的平面度与承载能力满足整机重量加动载荷的1.5倍以上安全系数，作业范围内需要预留足够的安全避让空间，避免Z轴下降过程中与周边工装、输送线体发生干涉。日常运行中，三个轴的运动互不耦合，单轴的维护保养不需要拆解其他轴系结构，导轨润滑、皮带张紧或者丝杆间隙调整都可以在设备日常点检窗口完成，大幅降低了产线运维的时间成本。相比多关节机器人，它的单轴重复定位精度更容易做到±0.02mm以内，适合对点位精度要求较高的涂胶、点胶、精密小件装配场景，同时采购与维护成本仅为同负载关节机器人的三分之一左右，在中小规模制造产线的自动化改造中适配性极强。
