齿轮泵安装底座结构设计方案

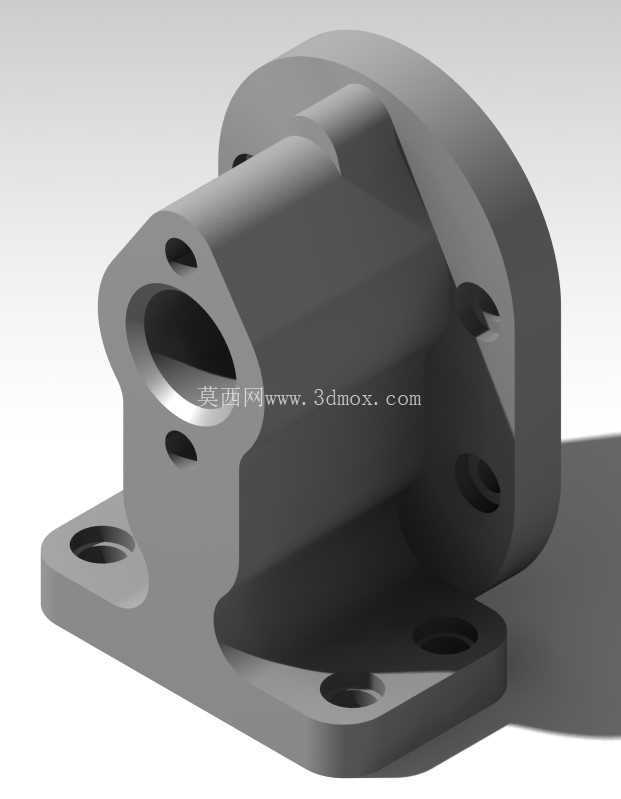

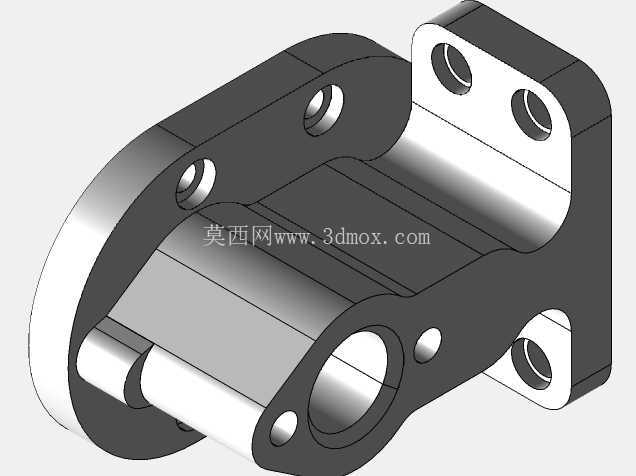

　　底座下部延伸出的菱形安装法兰是整个部件的固定基础，法兰面上开设四个沉头安装孔，孔位间距匹配通用液压站安装面板、设备机架预留孔的常规尺寸规范，沉孔深度可完全容纳M8内六角螺栓的头部，保证安装后法兰底面与安装面完全贴合，不会出现螺栓头凸起导致的支撑虚位。从结构受力角度设计时，筒式支撑段与下部安装法兰的衔接位置做了大圆弧过渡处理，而非直角衔接，这一细节是为了规避齿轮泵运行时产生的径向力在衔接直角处形成应力集中，长期运行出现裂纹的风险，同时圆弧过渡也能提升铸造时的金属液流动性，减少铸件内部缩松、气孔等缺陷概率。在液压动力单元、润滑系统、小型流体输送工位的布局中，齿轮泵底座是衔接泵体与安装机架的核心承载部件，其结构合理性直接决定泵组长周期运行的振动水平、密封可靠性与装配维护效率。这款底座采用一体化铸造成型后机加工的工艺路线，主体支撑段为中空筒式结构，内腔直接适配齿轮泵壳体的定位止口，避免额外加装定位套带来的累计公差，筒壁周向开设的四个螺栓过孔与泵体法兰安装孔位完全对应，装配时可直接穿入内六角螺栓完成泵体与底座的刚性连接，无需额外调整同轴度。

　　筒壁上开设的两个侧向通孔并非减重设计，而是对应齿轮泵进、出油口的避让空间，避免管路安装时接头与底座结构发生干涉，同时也能在泵体出现渗漏时，让渗漏的油液直接从通孔流出，不会积存在底座与泵体的衔接缝隙内，减少油液对结合面密封件的浸泡腐蚀。在实际装配场景中，这款底座可适配排量4-10ml/r的外啮合齿轮泵，安装法兰的总宽度控制在120mm范围内，总高度从安装底面到泵体定位止口端面为85mm，不会占用过多的安装空间，尤其适合在紧凑型液压站、小型机床润滑系统这类安装空间局促的场景中使用。

　　底座的安装孔位采用对称式布局，支持水平、垂直两个方向的安装固定，既可以将法兰固定在水平的油箱顶面上，让泵组垂直布置，也可以固定在垂直的设备侧壁上，让泵轴水平伸出，适配不同设备的布局需求。在加工精度要求上，泵体定位止口的端面与安装法兰底面的平行度公差控制在0.02mm以内，止口内圆与安装面的垂直度公差不超过0.03mm，保证泵体安装后，泵轴与后续连接的电机轴、联轴器的同轴度符合装配要求，减少联轴器偏磨、泵轴径向受力过大导致的早期失效问题。底座的筒壁厚度设计为8mm，在保证整体刚性的前提下，尽可能控制部件自重，相比实心结构的支撑座重量降低40%左右，同时中空的筒身结构也能容纳泵体尾部的定位凸台，让泵体与底座的贴合面积更大，连接刚性更强。在日常维护场景中，这款底座的结构没有设计复杂的凹凸槽、窄缝结构，所有外露面均为平滑过渡，表面附着的油污、灰尘很容易擦拭清理，不会出现清洁死角，长期使用后也不会因为油污积存形成顽固污渍。针对液压系统常见的振动问题，底座的安装法兰面预留了0.5mm的密封胶涂覆空间，安装时在法兰底面涂覆薄层密封胶，既可以填充安装面的微观不平度，提升固定稳定性，也能避免设备运行时底座与安装面板之间出现微动磨损，产生异响。

　　从建模逻辑来看，整个部件的特征全部采用参数化设计，所有安装孔位、止口尺寸、法兰轮廓都设置了可调整的参数变量，后续如果需要适配不同规格的齿轮泵，只需要修改对应参数即可快速生成新的结构模型，不需要重新绘制草图，能大幅提升同系列产品的设计迭代效率。在结构验证阶段，通过有限元受力分析可以看到，当泵体额定工作压力达到25MPa时，底座的最大应力出现在螺栓孔周边，应力值远低于铸铁材料的许用应力，最大变形量不足0.01mm，完全满足刚性支撑的要求，不会因为受力变形导致泵体错位。
