双接口圆座导流式管路连接构件

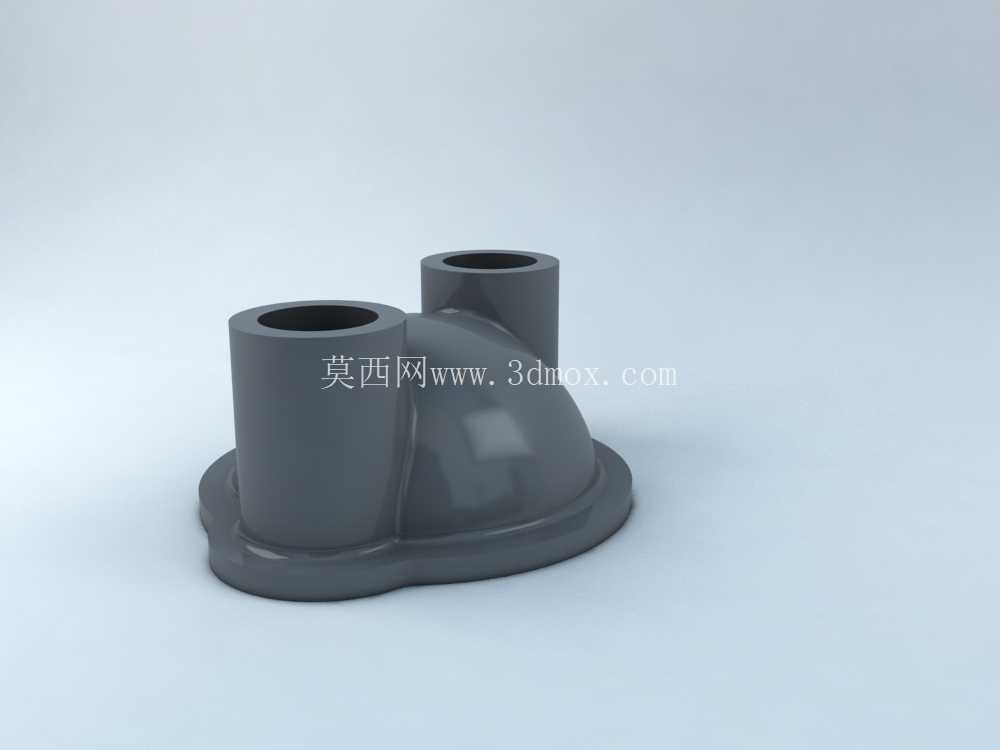

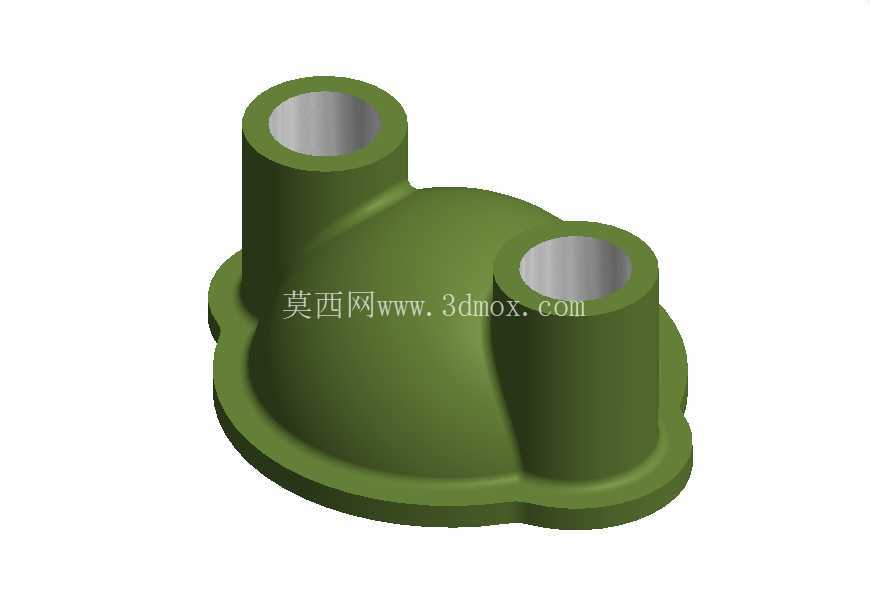

　　在中小流量流体输送系统的管路布设环节，这类带双直立接口的圆座构件，常作为管路分叉转向的核心连接节点使用，适配低压工况下的清水、低粘度润滑介质、常温气态流体的输送路径搭建，常见于小型液压站的分支油路、台式实验设备的冷却回路、民用给排水的末端分流点位，不需要额外焊接工序，仅靠接口处的密封配合就能完成装配，后期拆检维护的操作门槛很低。从结构设计逻辑来看，底部圆盘式基座是整个构件的安装基准面，盘面做了均匀的壁厚过渡，没有出现直角锐边的应力集中区域，两个直立接口的轴线保持平行，和基座顶面垂直，接口内径根据常用管路的通径做了匹配，接口外壁预留了标准管螺纹的加工余量，不需要二次修整就能直接和标准管路对接。

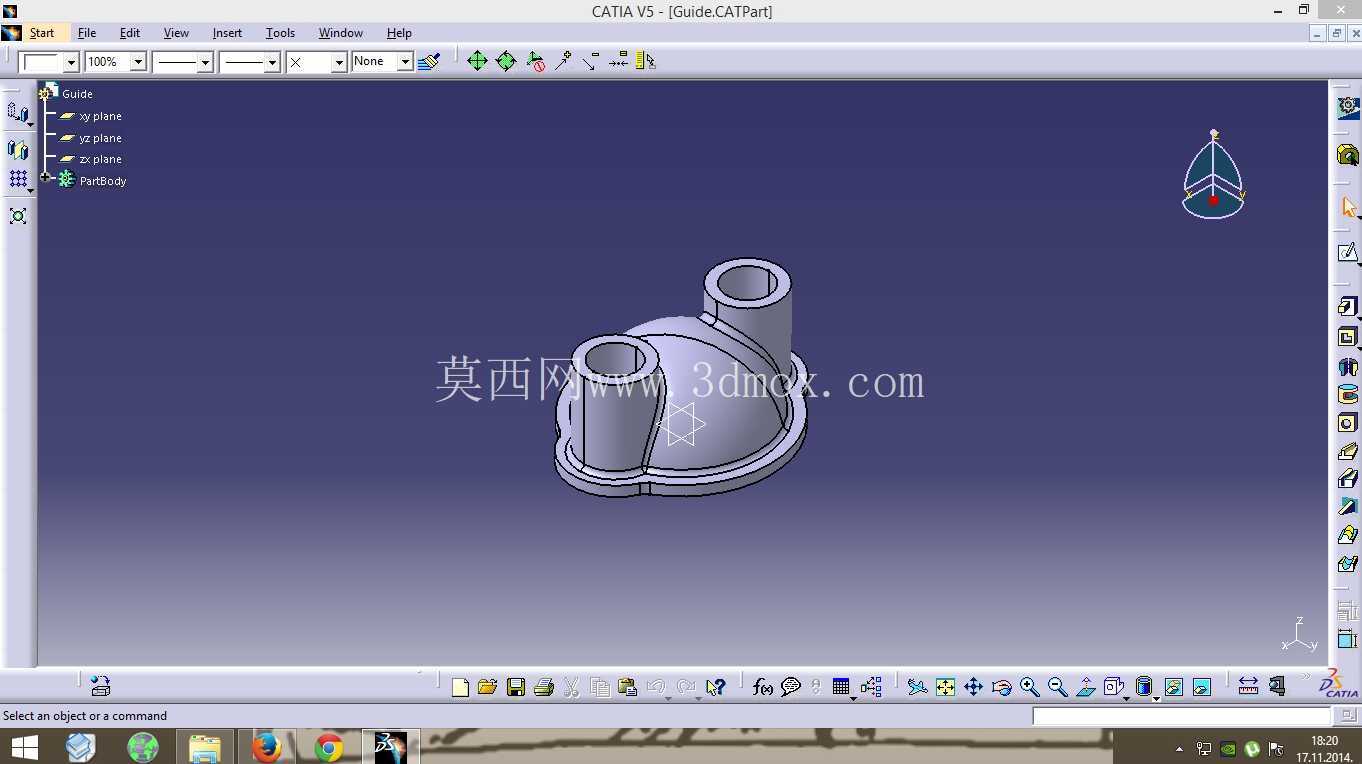

　　基座和接口的衔接位置做了圆弧过渡处理，避免流体在转角处形成涡流滞流区，减少介质输送过程中的压力损失，同时也能降低长期使用过程中杂质在转角位置的沉积概率，延长构件的免维护周期。实际建模过程中，首先要确定基座的安装边界：圆盘基座的外径要匹配安装点位的固定空间，基座底面的平面度公差要控制在合理范围，保证安装后和安装基面完全贴合，不会出现倾斜导致的接口错位；两个接口的中心距要严格匹配对接管路的布设间距，避免装配时出现管路强行掰正产生的装配应力，接口的高度要根据周边设备的避让空间做调整，保证管路插接后不会和周边构件发生运动干涉。

　　壁厚设计上，基座部分的壁厚要略大于接口部分的壁厚，因为基座承担整个构件的固定载荷，还要承受管路连接后产生的侧向力矩，过薄的基座会在长期受力后出现变形，导致接口密封失效；接口部分的壁厚要满足螺纹加工的深度要求，同时兼顾流体通径的有效截面积，不能为了追求结构强度过度加厚壁厚挤占内部流道空间。内部流道的设计要保证顺滑，两个接口的流道在基座内部交汇的位置做了圆弧导角处理，流道内壁的粗糙度要求要满足流体输送的要求，减少流体流动时的阻力，对于输送有轻微腐蚀性介质的场景，还可以在这个基础结构上调整材质，更换为耐腐蚀的工程塑料或者不锈钢材质，不需要改动整体结构尺寸就能适配不同的工况需求。

　　安装时，基座可以通过盘面的预留孔位用螺栓固定在安装基面，也可以通过基座底面的密封胶圈直接压装在预设的安装槽内，两种安装方式都能保证足够的连接强度，适配不同设备的安装条件。在实际选型替换时，只需要核对接口通径、基座安装尺寸、接口中心距这几个核心参数，就能完成同功能构件的替换，不需要对周边管路做大规模改动，大幅降低设备维护的改造成本。建模过程中还要注意拔模角度的设置，针对采用注塑或者铸造成型的加工工艺，所有外壁面都要设置合理的拔模斜度，避免成型后脱模困难，内壁流道的脱模角度要和外壁保持一致，保证壁厚均匀，不会出现局部壁厚差过大导致的成型缩孔缺陷。两个接口的端面要做平整处理，保证和管路对接时密封面完全贴合，不会出现介质渗漏的情况，接口端部可以根据需求加工出倒角，方便管路安装时的导向对准，减少装配时的对位难度。
