克里兹纳格拉瓦式机械连接结构件

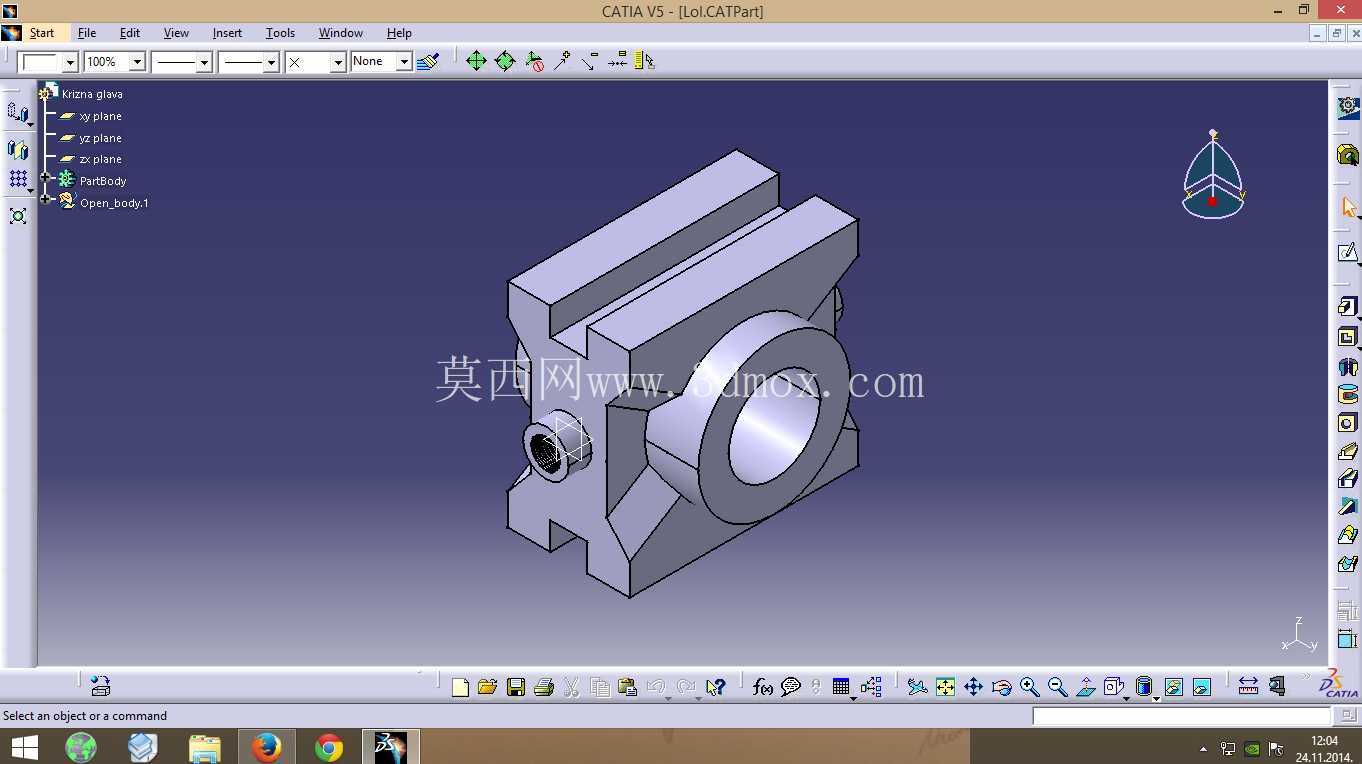

　　该结构件属于机械系统中承担定位与载荷传递的核心连接构件，常见于重载工业设备的动力传输链路、工装夹具的定位模组以及非标自动化设备的工位衔接部位，在实际工况中需要同时承受径向载荷、轴向推力以及设备运行过程中产生的周期性振动载荷，对结构的刚性、形位公差控制以及安装适配性都有较高要求。从结构设计逻辑来看，主体采用对称式块状基体作为承载基础，两侧设置的平行凸台结构是核心安装定位面，加工时需要保证两个凸台的平行度公差控制在0.02mm以内，平面粗糙度达到Ra1.6级别，确保安装后与配套构件的贴合面无间隙，避免长期运行中出现应力集中导致的构件变形。

　　基体中部的贯通圆孔是核心的轴系配合部位，孔内壁设计有环形定位台阶，用于配套轴套或者轴承的轴向限位，孔的尺寸公差按照H7级精度设计，能够与标准规格的转动轴或者固定销轴实现过渡配合，既保证装配时的同轴度要求，又能避免配合过松导致的运行晃动、配合过紧导致的装配应力残留问题。圆孔外侧延伸的环形凸缘结构，一方面是为了增加孔位的壁厚，提升轴孔配合部位的结构强度，避免长期受载出现孔位失圆变形，另一方面凸缘上预留的安装孔位可以用于端盖或者密封件的固定，满足有防尘、防油污需求的工况使用要求。

　　基体侧面的斜向加强筋结构，是在拓扑优化基础上设计的减重加强结构，通过在应力集中的拐角位置布置三角形加强筋，在不额外增加过多整体重量的前提下，将基体的抗扭刚度提升30%以上，同时筋条的走向完全贴合载荷传递路径，能够将轴孔部位承受的径向载荷均匀分散到两侧的安装凸台上，避免局部应力过大导致的构件断裂。在安装边界设计上，两侧凸台上的安装孔采用沉孔设计，沉孔深度与配套内六角螺栓的头部高度匹配，安装后螺栓头部不会突出构件表面，不会对周边相邻构件的运动造成干涉，孔位的中心距尺寸严格按照通用安装接口标准设计，能够直接适配市面上多数同规格的安装基座，不需要额外做转接板设计，降低现场安装改造成本。

　　从实际应用场景来看，这类构件既可以作为传动系统中轴承座的替代件，用于中小型输送设备、加工机床的传动轴支撑部位，也可以作为工装夹具中的定位连接块，用于焊接工装、检测工装的工位模块拼接，在一些定制化的非标设备中，还可以通过对安装孔位的二次加工，适配特殊规格的轴系连接需求。设计过程中充分考虑了机加工的工艺可行性，所有外部棱角都设计了C1的倒角，既避免加工完成后锐边划伤操作人员，也能在装配时起到导向作用，降低装配难度；所有内部拐角都设置了R2的圆角过渡，避免铣削加工时出现刀具应力集中导致的崩刀问题，同时也能减少构件热处理过程中的应力集中开裂风险。构件的整体外形尺寸控制在紧凑范围内，在满足承载强度要求的前提下尽可能压缩安装占用空间，适合在设备内部安装空间局促的位置使用，不需要为该构件预留过多的周边操作空间，日常维护时只需要定期检查连接螺栓的预紧力以及轴孔配合部位的磨损情况即可，维护成本较低。
