等径三通管道连接件结构设计

　　在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多管路系统场景中，三通类连接件是实现管路分流、合流、转向的核心基础部件，本次设计的等径三通结构，针对中低压常温流体输送工况做了结构优化，可适配同管径的金属或非金属管路对接需求。从实际使用场景来看，这类三通常被布置在管路分支节点处，比如建筑给排水系统中竖向立管与横向入户管的连接节点、工业循环水系统中主管道与支路冷却管路的对接位置、暖通系统中供回水干管与末端设备支管的衔接处，承担着介质分流或合流的作用，其结构可靠性直接影响整个管路系统的密封性能与流通效率。

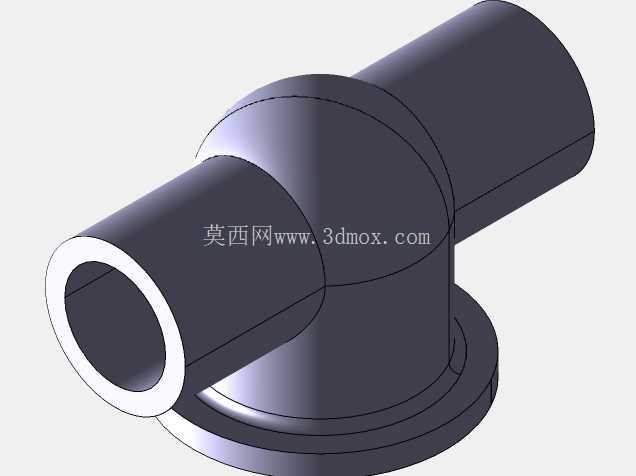

　　设计过程中首先考虑的是介质流通的平顺性，三个接口的内径保持一致，内部交汇区域做了圆弧过渡处理，避免直角结构带来的介质流阻突变，减少介质在交汇区域的紊流、涡流现象，降低管路输送过程中的压力损失，同时也能减少介质中杂质在交汇死角的沉积，降低管路堵塞的风险。接口端采用带法兰凸缘的结构设计，法兰端面预留了标准密封件安装槽位，对接时可搭配适配的密封垫片，通过法兰螺栓锁紧实现可靠密封，这种法兰连接形式既方便现场安装时的对位调整，也便于后期管路维护时的拆卸更换，相比焊接式三通，无需现场动火作业，适配更多不允许明火作业的安装场景。

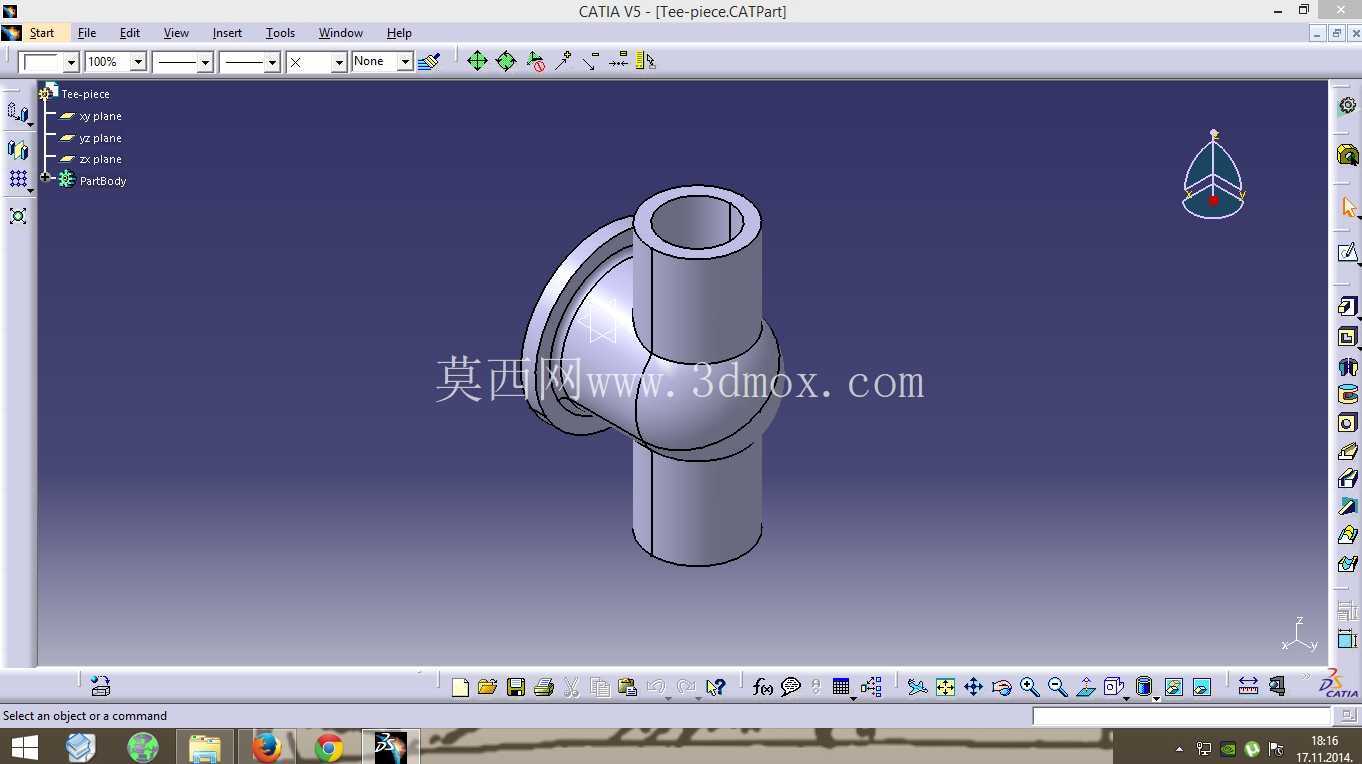

　　从安装边界来看，三个接口的轴线处于同一平面内，竖向接口与横向接口垂直相交，整体结构的轴向尺寸、径向尺寸均遵循同规格通用三通的安装尺寸规范，可直接替换现有管路系统中的同规格三通部件，无需对原有管路做额外的切割改道，降低现场改造的施工成本。结构壁厚设计结合中低压工况的承压需求做了校核，管壁厚度均匀，交汇区域做了局部加厚处理，抵消介质分流时对交汇壁面的长期冲刷磨损，提升部件的整体使用寿命，避免长期使用过程中因壁面冲刷减薄出现渗漏、破裂问题。建模过程中对各部位的过渡圆角、法兰安装孔位、密封槽尺寸都做了参数化定义，可根据实际使用的管径参数、压力等级快速调整生成对应规格的三通模型，方便不同项目的选型适配。法兰端的安装孔采用圆周均布设计，孔位间距符合通用管路法兰的安装标准，可与同规格的标准法兰、阀门、管路直接对接，无需额外加工过渡连接件。外表面无尖锐棱角结构，所有棱边都做了倒钝处理，避免安装搬运过程中划伤施工人员，也减少外部应力集中带来的结构开裂风险。内部流道的表面粗糙度要求控制在合理范围内，降低介质流动时的沿程阻力，对于输送含微小固体颗粒的介质场景，光滑的内壁也能减少颗粒对壁面的磨损速率。

　　在实际选型应用中，这类等径三通可根据输送介质的特性匹配不同的材质，比如输送生活用水时可选用食品级不锈钢或铜质材质，输送腐蚀性化工介质时可选用衬塑或耐腐蚀合金材质，输送高温介质时可选用耐热铸钢材质，模型的参数化结构可快速适配不同材质对应的壁厚调整需求，无需重新构建整体结构。安装时需注意三个接口的对接同轴度，法兰螺栓需按对角顺序逐步锁紧，避免单侧受力过大导致法兰面变形出现渗漏，同时管路系统的固定支架需布置在距离三通接口一定距离的位置，避免管路热胀冷缩产生的应力直接作用在三通连接部位，长期应力拉扯导致密封失效。
