带法兰安装座的小型减速壳体结构设计

项目分类:减速机 发布时间:2024-12-26 ID:870283
  • 带法兰安装座的小型减速壳体结构设计

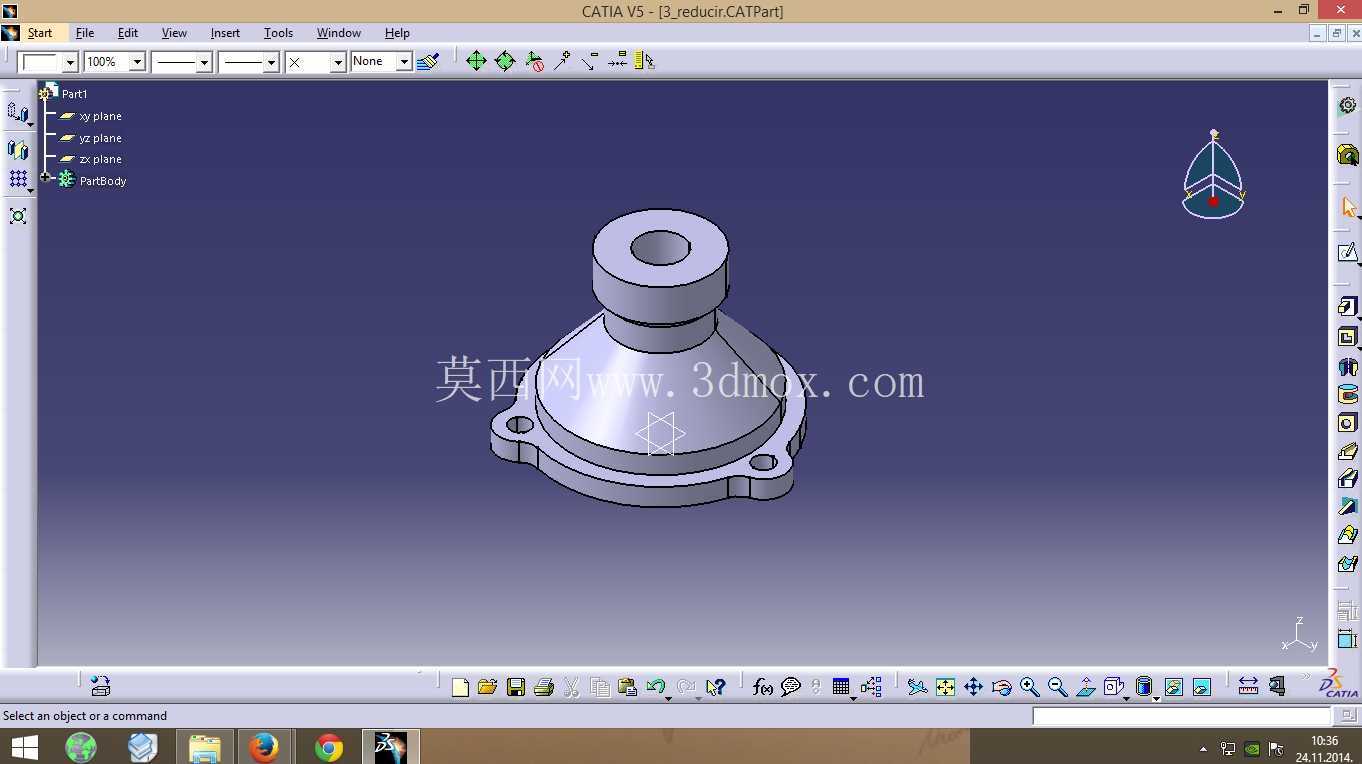

  下部的法兰盘沿圆周均匀分布三个安装耳,每个安装耳上预留光孔,安装时可通过螺栓直接固定在设备的安装基面,这种三耳均布的设计相比四法兰结构,能在安装空间受限的场景下降低对位难度,同时三个固定点形成的稳定支撑面,可抵消轴系运转时产生的径向倾覆力矩,避免壳体长期受力出现安装面变形。壳体内部的型腔设计充分考虑了传动组件的排布空间,型腔内壁与内部齿轮齿顶圆之间预留1.5-2mm的间隙,既可以储存润滑脂,也能避免齿轮运转时与壳体内壁发生剐蹭,同时型腔底部预留的微小倾斜面,能让润滑脂在长期运转后自然汇聚到轴承位附近,保证轴承的持续润滑。在小型动力传输场景中,这类带法兰安装结构的减速壳体,常被用在轻工输送线、小型自动化执行机构、桌面级加工设备的动力输出端,承担容纳内部传动组件、定位轴承与轴系、隔绝外界粉尘油污侵入的核心作用。从结构设计逻辑来看,壳体上部的同轴凸台是为输入轴端的轴承预留的安装位,凸台内径与轴承外圈采用过渡配合,配合面的粗糙度控制在Ra1.6级别,既保证轴承装配后的同轴度,也能避免长期运转出现外圈蠕滑的问题。

  从安装边界来看,上部凸台的外径比下部法兰盘的外径小近三分之一,整体轴向高度控制在适配小型减速组件的范围内,安装耳的光孔中心距经过精准核算,能匹配市面上多数小型动力模组的通用安装孔位,不需要额外做转接板即可完成装配。在实际选型应用中,这类壳体适配的减速结构多为一级行星减速或者定轴齿轮减速,输入转速通常不超过3000rpm,输出扭矩覆盖0.5-5N·m的区间,完全能满足小型自动化设备的动力传输需求。设计过程中,壳体的壁厚采用均匀化设计,整体壁厚保持在2.5-3mm之间,既保证壳体的结构刚性,在承受轴系径向力时不会出现明显形变,也能控制零件整体重量,降低设备整体负载。

  法兰安装耳的位置做了局部加厚处理,加厚区域延伸到壳体主体的衔接处,通过圆弧过渡避免应力集中,防止螺栓锁紧时安装耳出现开裂问题。上部凸台的端面预留了密封槽位,可以装配O型密封圈,配合端盖实现输入轴端的密封,防止润滑脂泄漏,同时阻挡外界的切削液、粉尘进入壳体内部,延长内部传动组件的使用寿命。在实际装配场景中,这类壳体的加工通常采用压铸成型后再做关键安装面的二次机加工,安装面、轴承位的形位公差控制在0.02mm以内,保证输入轴与输出轴的同轴度要求,避免轴系运转时出现偏载,降低齿轮啮合噪音、延长轴承使用寿命。

  从应用场景拓展来看,这类小型减速壳体除了用在工业自动化设备上,也可适配小型智能家居的动力模组、小型医疗设备的传动机构,因为整体结构紧凑、安装方式灵活,不需要占用过大的设备内部空间,同时法兰式安装的结构拆卸维护方便,后期更换内部传动组件时只需要拆开上端盖即可完成操作,不需要将整个减速机构从设备上完全拆除,能大幅降低后期维护的时间成本。设计时还充分考虑了装配工艺性,壳体内部的型腔没有做复杂的倒扣结构,压铸成型时脱模难度低,能有效降低零件的加工成本,适合批量生产应用。
