可挂接式楼梯作业支撑脚手架结构设计

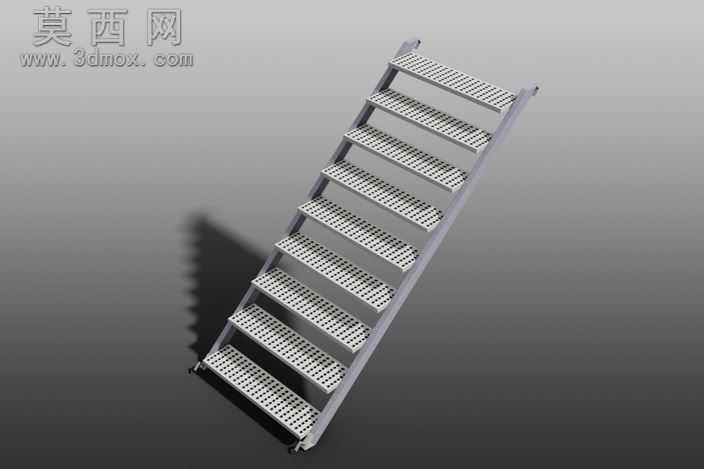

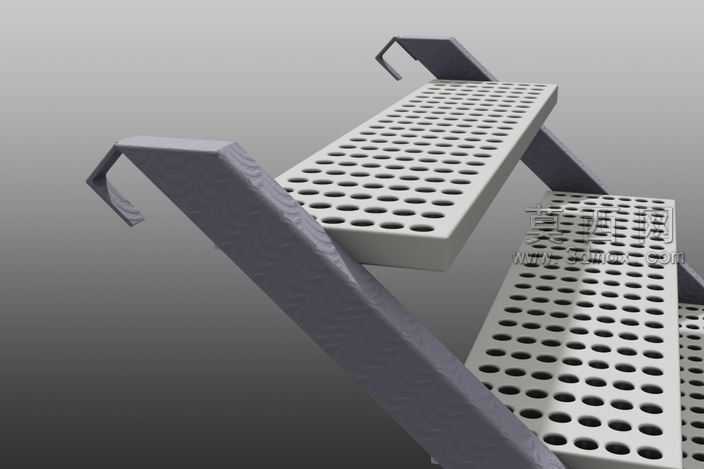

本模型为楼梯配套作业用支撑脚手架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循建筑施工工装的尺寸规范，对各构件的连接关系、受力结构进行1:1比例还原。模型主体包含两组倾斜支撑主梁与多层冲孔踏步平台，支撑主梁采用方管截面型材结构建模，端部设计有弯钩式挂接结构，可直接卡接在楼梯梯段的边缘位置，无需额外地面固定即可完成架体的快速搭设，适配不同坡度的现浇或预制楼梯作业场景。踏步平台采用冲孔网板结构建模，板面均匀排布圆形透孔，既能够降低架体整体自重，也可避免作业面积水、积灰造成的打滑风险，提升高空作业的安全系数。材质渲染阶段，支撑主梁赋予哑光深灰色金属漆材质，模拟钢制型材经防锈喷涂处理后的真实质感，表面添加细微的颗粒纹理与磨损痕迹，还原施工现场工装的使用状态；冲孔踏步板赋予浅灰色金属材质，对孔洞边缘做轻微倒角处理，还原钣金冲孔加工后的工艺细节，挂接弯钩部位强化金属反光效果，突出受力构件的厚重质感。结构设计上，各踏步平台与支撑主梁采用嵌入式连接建模，保证架体的整体结构稳定性，相邻踏步的间距符合人体工程学作业攀爬要求，支撑主梁的倾斜角度与常规民用楼梯坡度匹配，挂接弯钩的开口尺寸适配主流楼梯梯段的厚度，可实现快速装拆与周转使用。建模过程中对所有构件做了干涉检查，确保各部件装配无冲突，挂接部位的间隙预留合理，既保证架体卡接后的稳固性，也方便施工人员快速完成架体的搭设与拆除，整体模型结构清晰，细节完整，可用于施工方案演示、工装结构优化参考等场景。
