发动机连杆连接组件三维结构设计

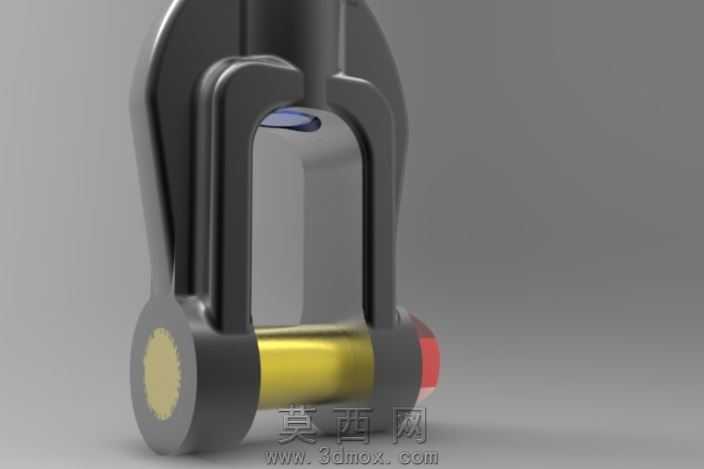

本作品为发动机连杆连接组件的三维建模设计，整体采用参数化建模思路完成，在主流三维建模软件中通过草图绘制、特征拉伸、旋转切除、圆角过渡等基础命令逐步构建各零件结构，再通过装配约束完成整体组装，确保各部件之间的配合间隙符合机械传动的实际工况要求。建模过程中首先对连杆主体的叉形结构进行精准绘制，主体部分采用对称结构设计，叉臂的过渡位置做了大圆角处理，避免应力集中问题，同时保证结构强度的同时控制整体重量。销轴部分采用圆柱特征构建，与连杆叉臂的安装孔采用间隙配合约束，端部的锁紧螺母通过螺纹特征与销轴端部配合，实现铰接结构的轴向限位，防止销轴工作过程中脱出。上部的连接杆部分采用圆柱结构，与连杆主体的上端安装位采用同轴心配合，模拟实际工况中与上部动力部件的连接状态。材质渲染阶段，连杆主体部分赋予哑光黑色工程材质，模拟高强度锻钢表面做发黑处理的质感，销轴部分赋予亮面金属金色材质，模拟耐磨铜套或者镀铬销轴的表面效果，端部螺母赋予红色半透明工程塑料与金属结合的材质，模拟锁紧螺母的防护端盖效果，上部连接杆赋予亮蓝色哑光塑料材质，区分不同部件的功能分区。渲染过程中采用工作室环境光，添加柔和的阴影效果，突出各部件的结构轮廓与材质质感，多角度展示铰接结构的活动特性。设计过程中充分考虑连杆作为动力传递部件的受力特性，叉形结构的壁厚经过合理设计，既满足传动过程中的抗拉、抗扭强度要求，又避免冗余材料带来的重量增加，铰接位置的销轴长度与直径匹配连杆叉臂的间距，保证转动过程中无卡滞、无松旷，整体结构符合发动机动力系统中连杆组件的实际功能需求，可用于机械结构教学、动力系统原理展示以及相关零部件设计的参考使用，各零件的建模特征保留完整参数，可根据实际工况需求调整尺寸参数完成适配修改。
